TBD62003AFG可以替代 ULN2003芯片

相比较而言

本芯片用场效应管作输出管，相比传统的ULN2003（三极管做输出管）管压降更低，芯片发热更少，驱动性能更佳。


另外对应于ULN2803的型号为 TBD62083AFNG

TBD62083AFNG 超小体积，ULN2803升级品，场效应管作输出管，管压降更低，芯片发热更少，驱动性能更佳。

特此记录以备后查

2020年1月8日

题外话

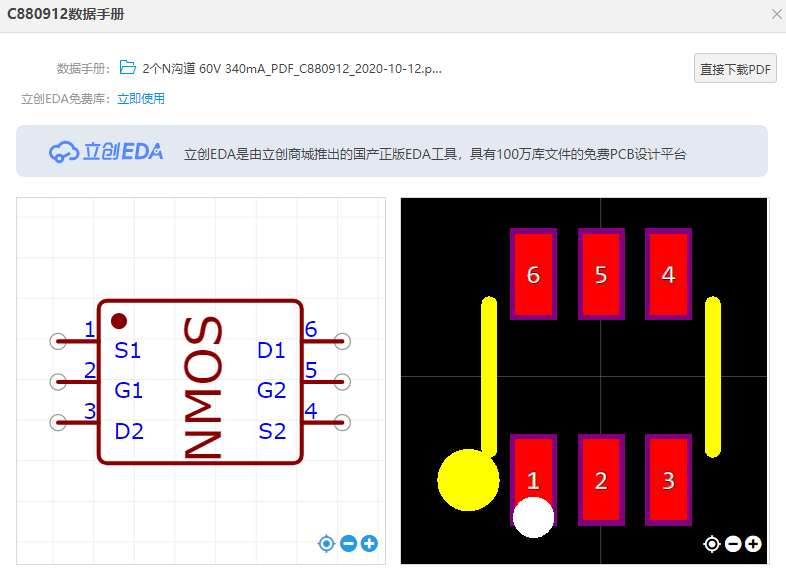

2路Nmos阵列

2N7002KD 特点耐压值高，封装小，缺点电流小

记录

2022年5月21日

TBD62083APG DIP-18 达林顿晶体管阵列 驱动器芯片
