三控开关接线方式记录

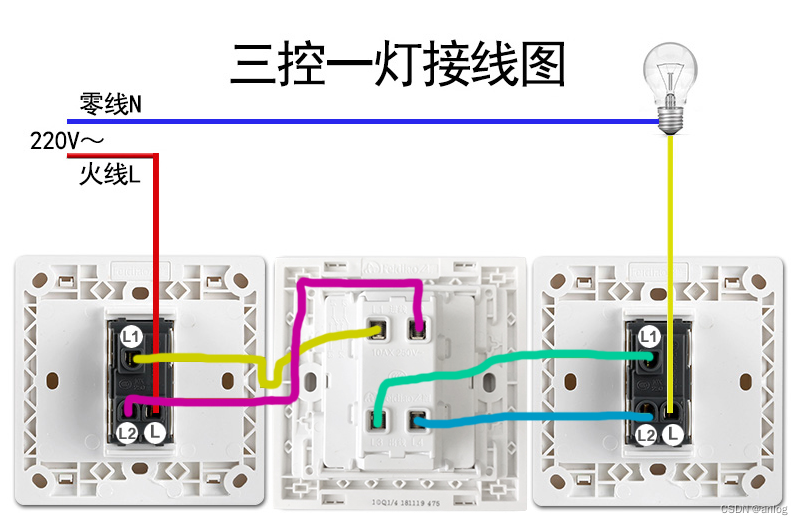

先上实物接线图



参考原视频

三控开关与双控开关的多种接法,多控开关的工作原理_哔哩哔哩_bilibilihttps://www.bilibili.com/video/BV1Qh4y1J7gC/?spm_id_from=333.337.search-card.all.click&vd_source=e821a225c7ba4a7b85e5aa6d013ac92e原视频讲的不错,大家可以关注一下up主

现在进行仿真

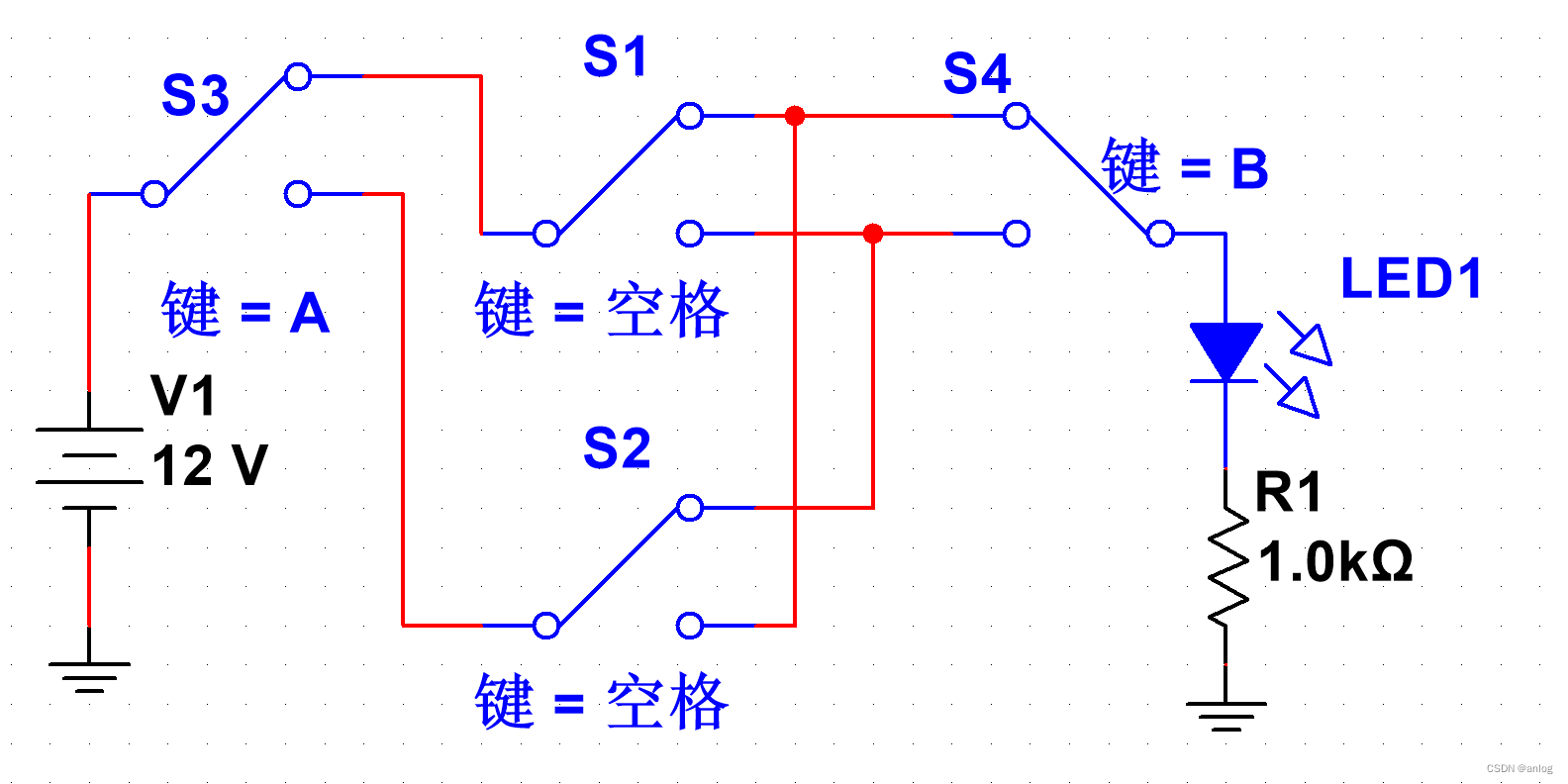

电路如下图

 图中仿真时需要使用键盘进行控制,以模拟双刀双掷开关进行中间开关功能的仿真。

特别“空格键”

可以验证双刀双掷开关可以代替普通的中间的那个开关(当然两端也可以代替)

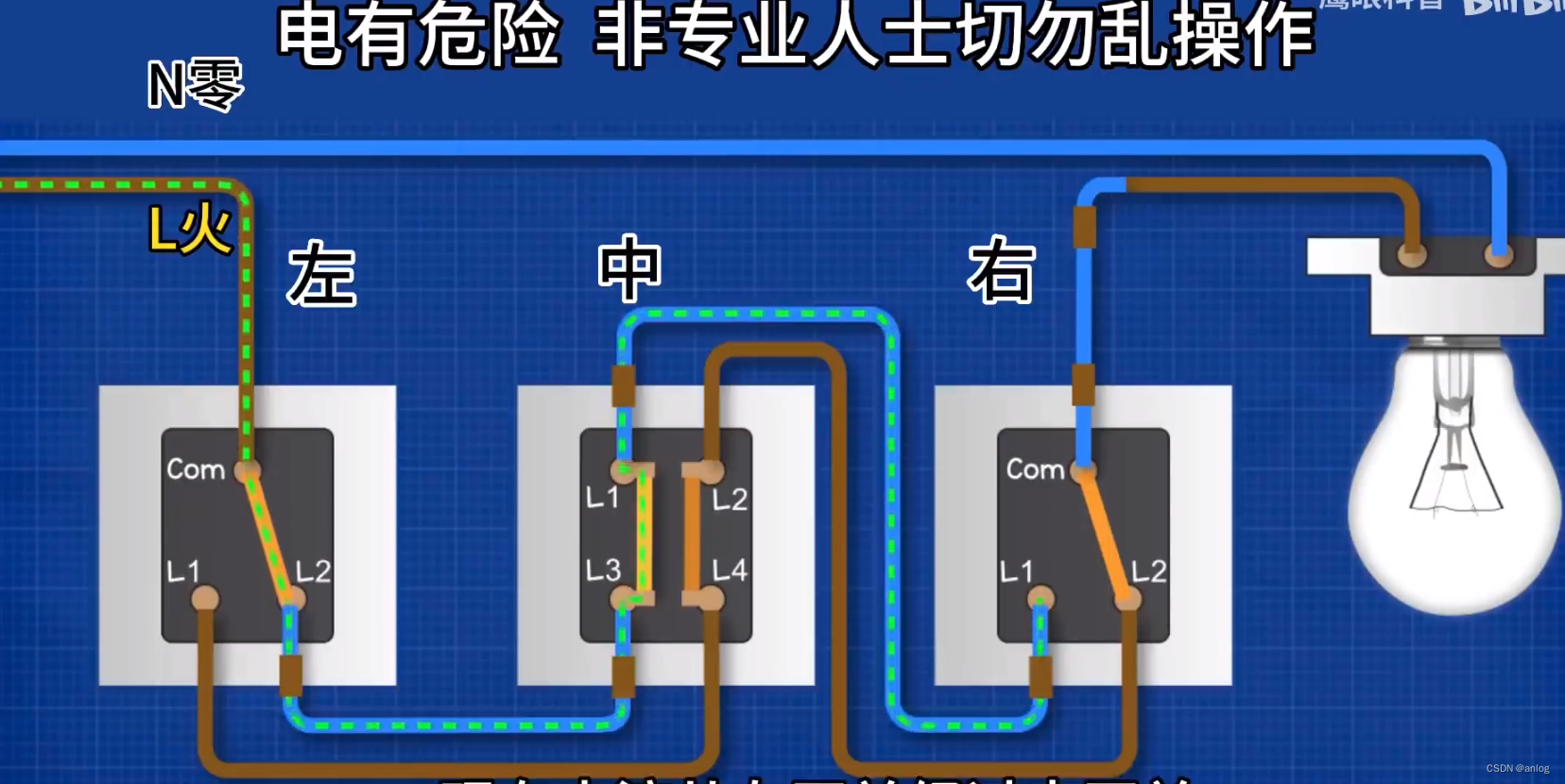

原视频接线方法

其实主要是中间的那个开关每次操作都是双刀交叉进行接通。

如下图所示

情况1情况2
L1与L3接通, L2与L4接通L1与L4接通, L2与L3接通

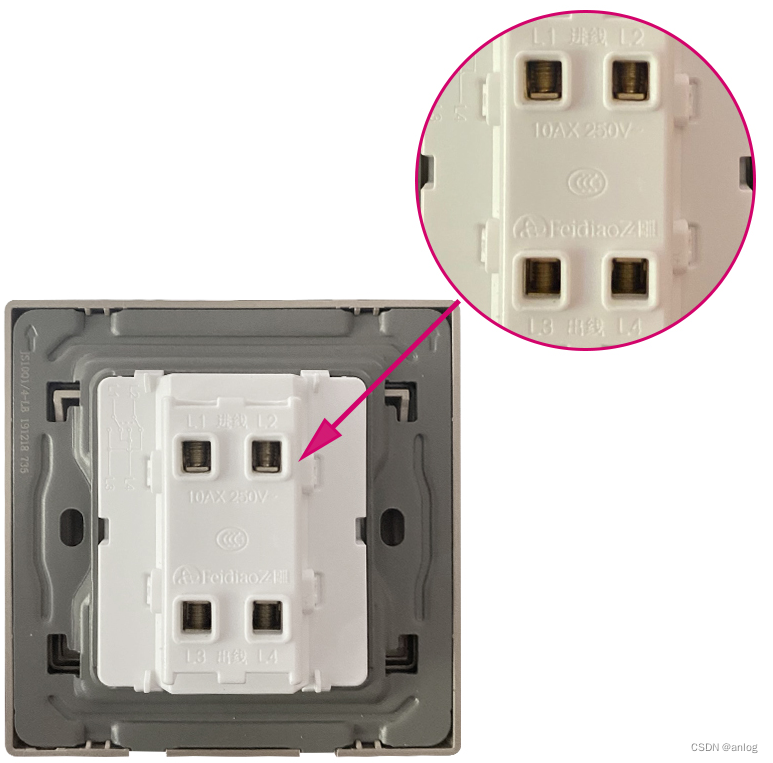

实物图



总之:中间的开关每次操作都是双线交叉接通

 也就是说拿到开关时只需要测量那两个端子是通的,就可以将一种颜色的线接到此组端子的两端。

至于多控开关,只是继续增加中间的开关数量就可以了。

特此记录

anlog

2023年5月21日
