文章探讨了ACS712芯片的工作原理，该芯片利用霍尔效应来检测电流，无论是交流还是直流。在0A电流时，输出电压为2.5V，随电流变化而正负偏移。文中还提到了一个能显示功率的插排设计，展示内部如何实现电流和功率测量。此外，文章链接至CSDN博客，详细介绍了ACS712的20A版本设计及PCB布局考虑。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

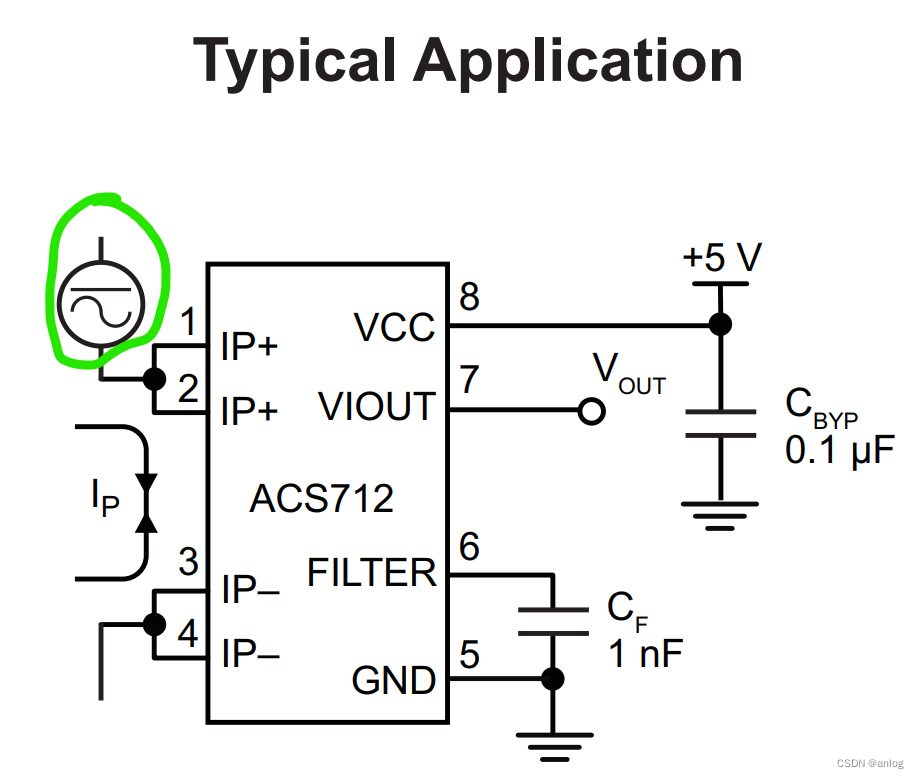

芯片原理图

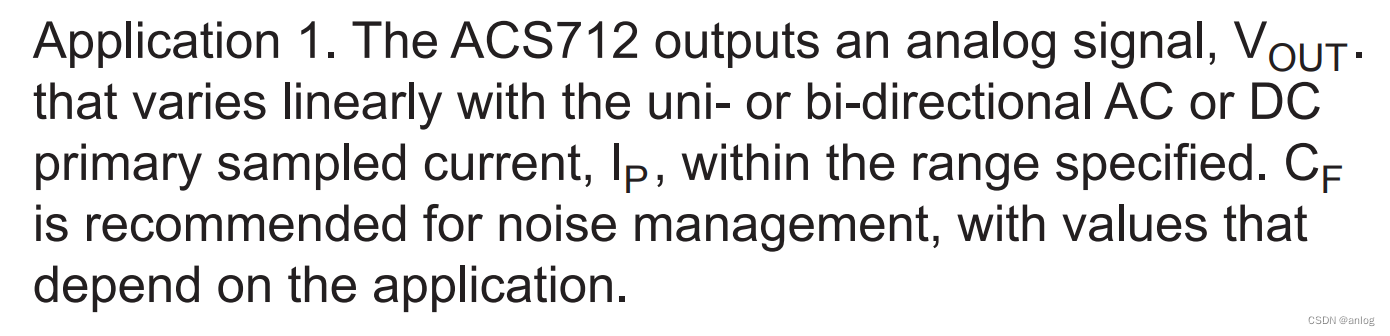

 注意途中的绿色部分，说明此芯片可以采集交流或者直流

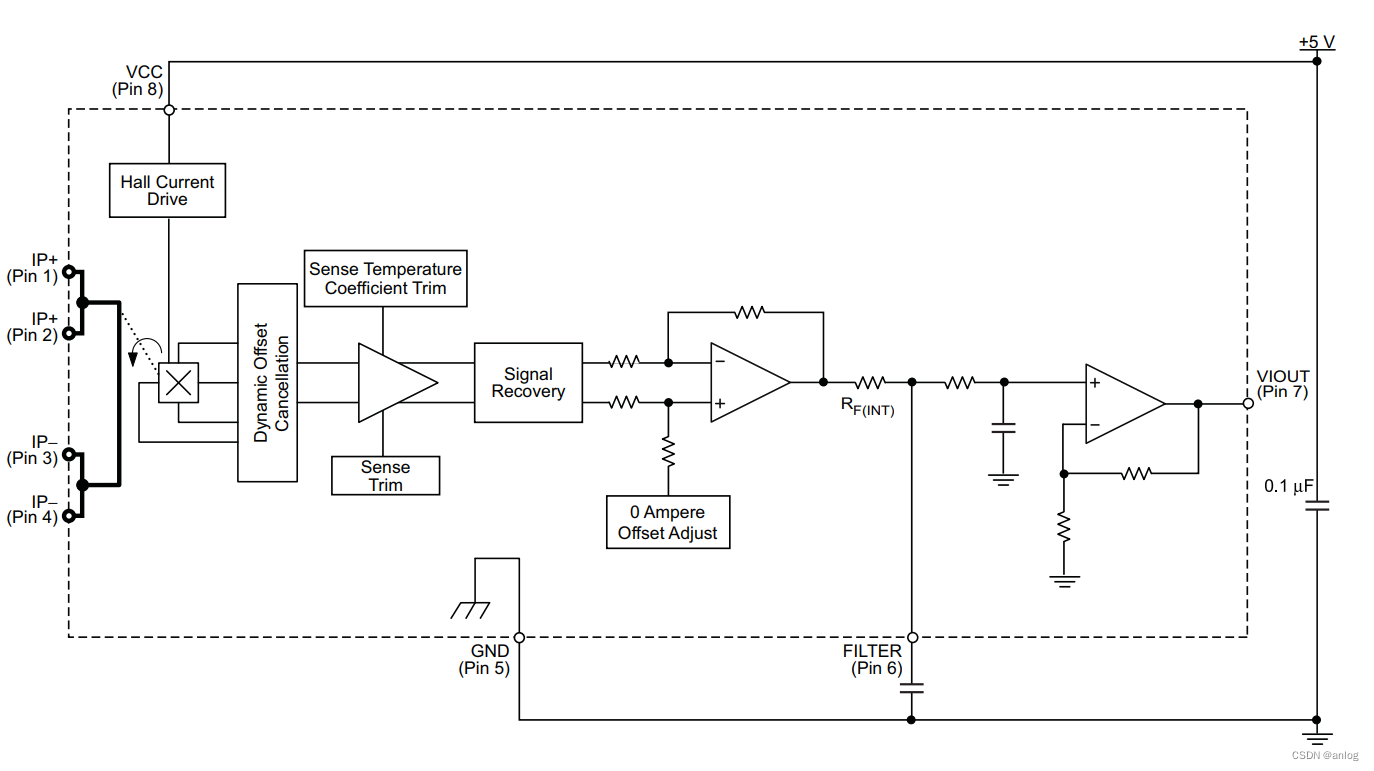

 内部霍尔工作原理图

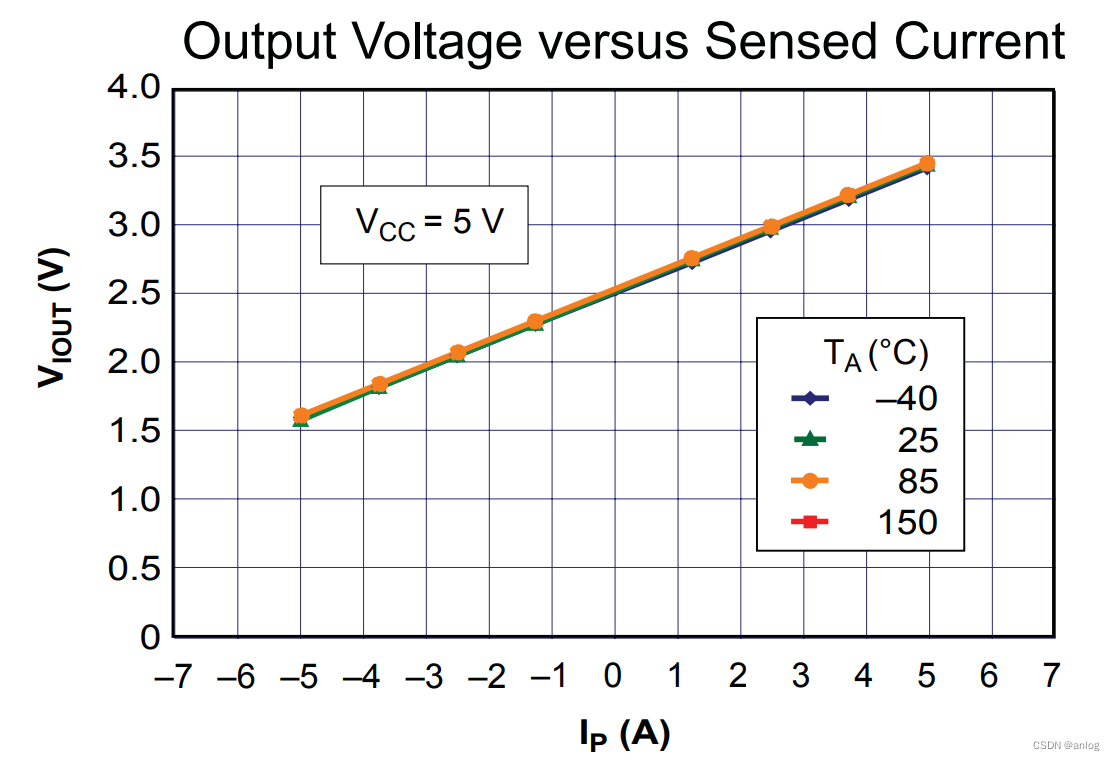

通过曲线可以确定再0A时输出电压为2.5v 只有随着电流的变化是大于2.5v或者小于2.5v（交流负方向，或者直流负方向）

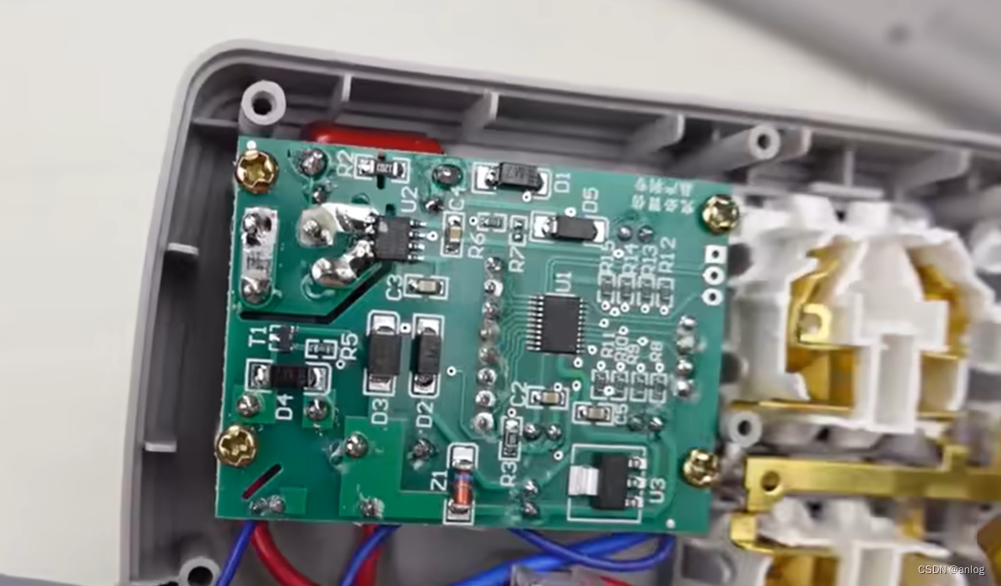

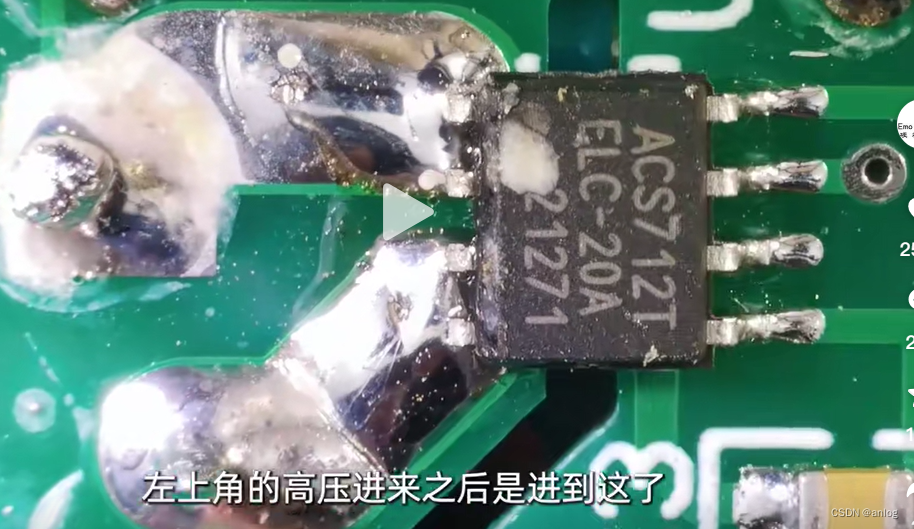

下面是一个插排的拆解视频截图。

能显示用电功率的插排，看看内部是如何设计的_哔哩哔哩_bilibiliicon-default.png?t=N7T8https://www.bilibili.com/video/BV1gk4y1x7w8/?spm_id_from=333.999.0.0&vd_source=e821a225c7ba4a7b85e5aa6d013ac92e

ACS712工作原理（20A为例）、设计及PCB布线-CSDN博客icon-default.png?t=N7T8https://blog.csdn.net/liulangqingchun444/article/details/124118521

特此记录

anlog

2023年6月12日
