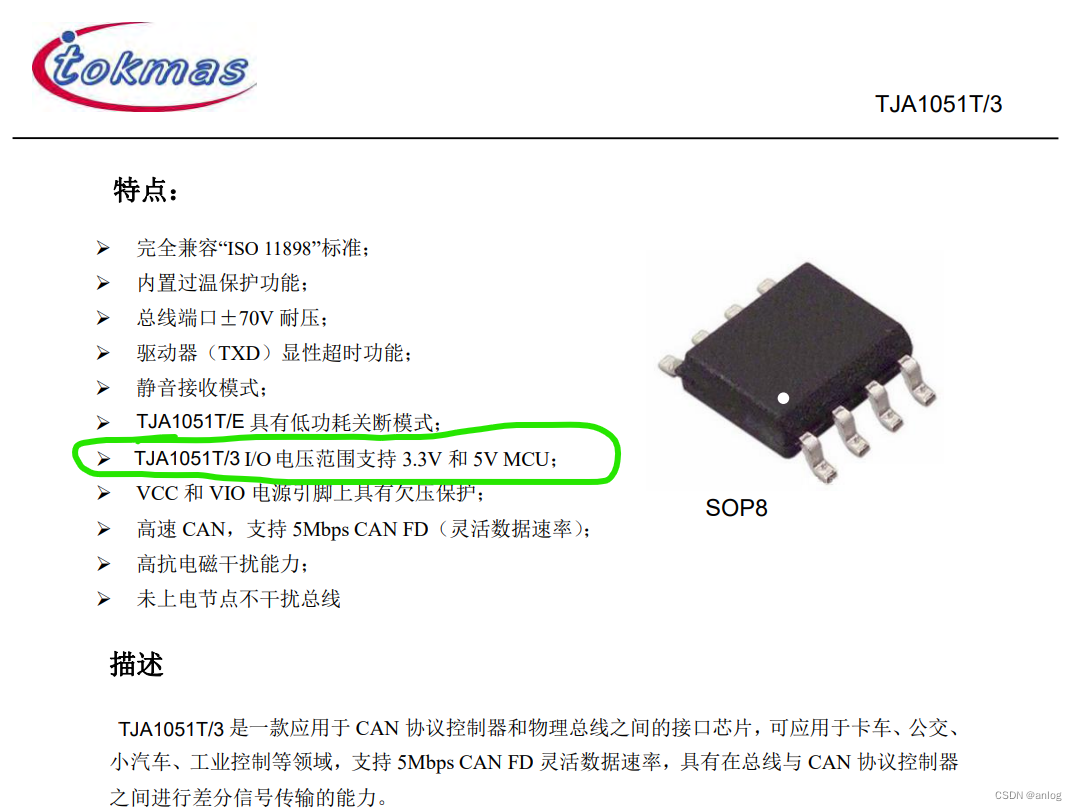

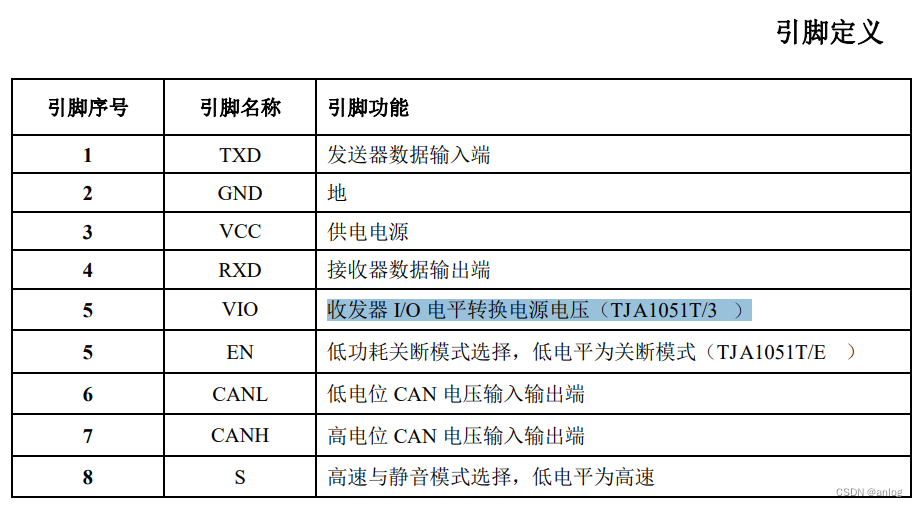

也就是说如果接3v3单片机则5引脚接3.3v

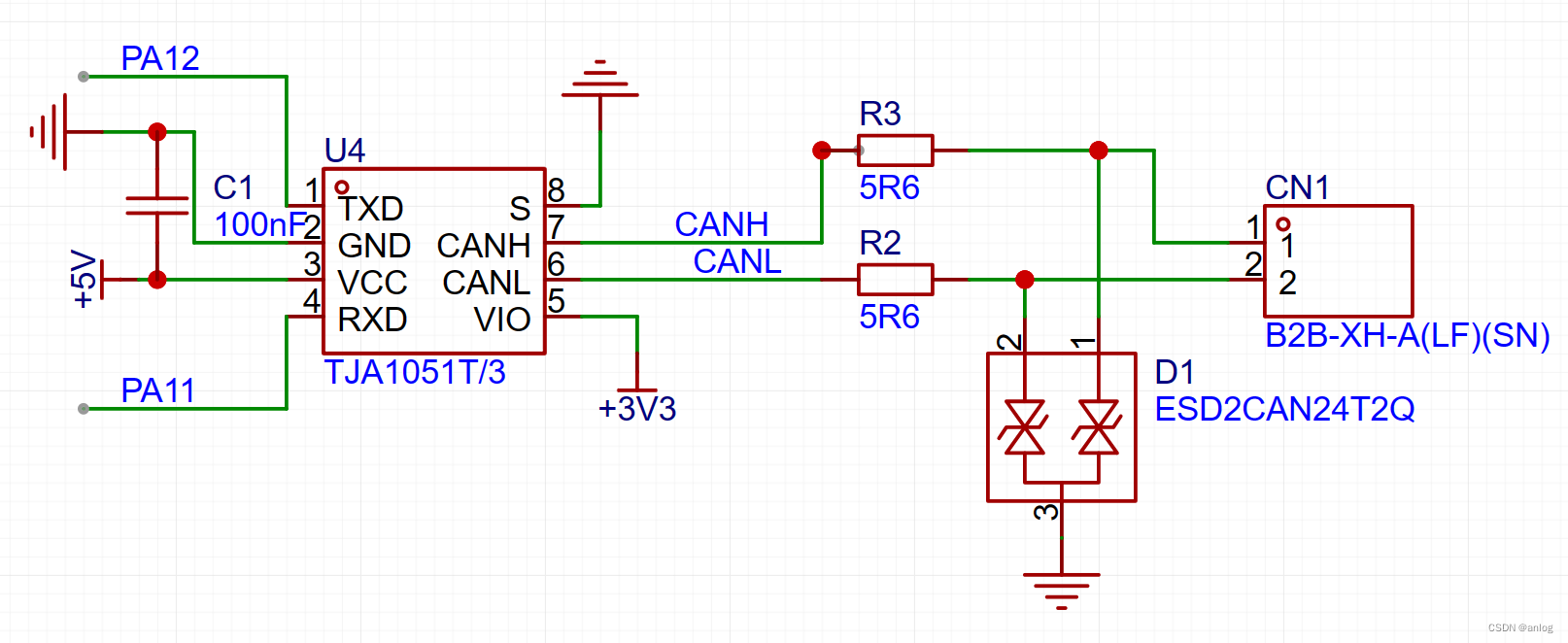

参考下图
R2 与 R3 建议选用 PTC(比如 SMD0603-005-24V 立创编号: C70046 )
参考连接
TJA1051T/3 (szlcsc.com)https://atta.szlcsc.com/upload/public/pdf/source/20221230/A2F88B671123D34174A4F40D8F54A86B.pdfCAN芯片_ TJA1051T/3_tja1051t典型应用电路-CSDN博客
https://blog.csdn.net/qq_44051174/article/details/108534976特此记录
anlog
2024年5月17日

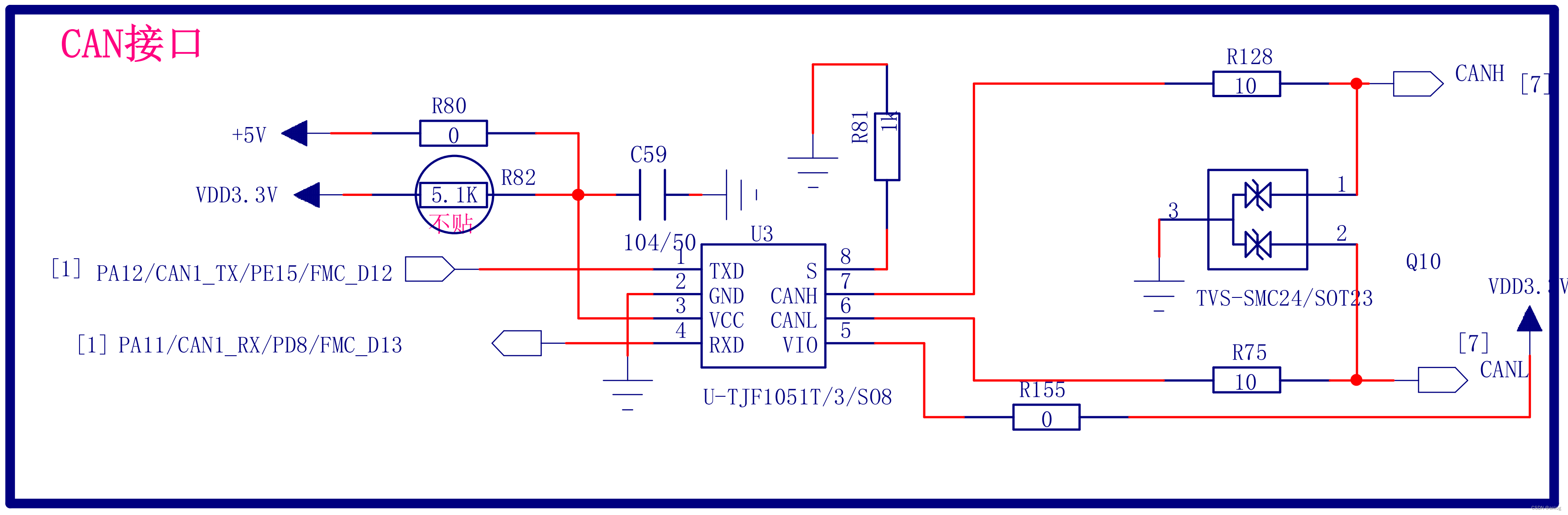

参考H7-TOOL
CAN
特此记录
