仿真每日一练 | Workbench下薄板疲劳分析

今天给大家介绍Workbench下薄板疲劳分析，采用稳态分析模块进行评估。首先给大家介绍一下求解流程，如下：

01

有限元仿真流程

1-1、前处理

1-1-1、几何模型构建

1-1-2、材料定义

1-1-3、有限元系统模型构建

1-2、求解

1-2-1、加载条件/边界条件

1-2-2、求解设置

1-3、后处理

1-3-1、查看结果

1-3-2、评估结果

1-3-3、修正结果

02

前处理

2-1、几何模型构建

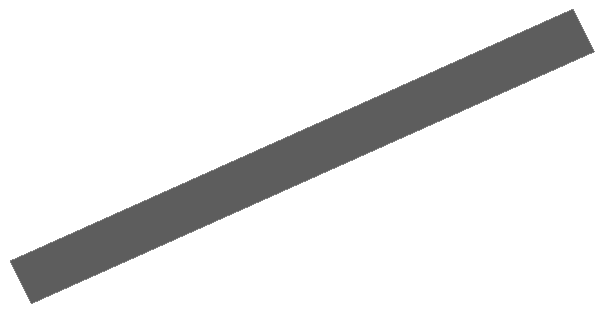

采用稳态分析模块，导入几何模型，效果如图1。

▲图1

2-2、材料的定义

采用默认材料。

2-3、构建有限元系统模型

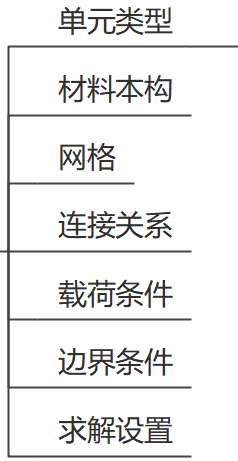

主要包括7要素，对应的类型见图2

▲图2

具体操作流程以及操作步骤如图3：

▲图3

2-3-1、均采用柔性体。

2-3-2、删除默认接触；

2-3-3、第一次网格划分

2-3-4、材料赋予：采用定义好的材料

2-3-5、连接关系设置

2-3-6、网格划分默认

03

求解

3-1、加载条件/边界条件

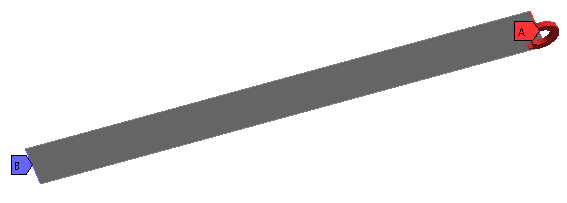

添加固定约束与扭矩，同时添加转速如图4所示。

▲图4

3-2、求解设置

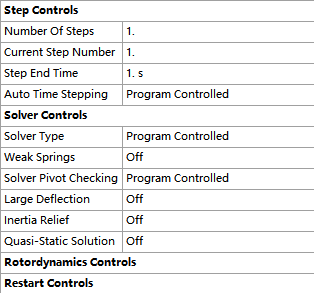

求解设置如图5所示

▲图5

3-3、大变形默认

04

后处理

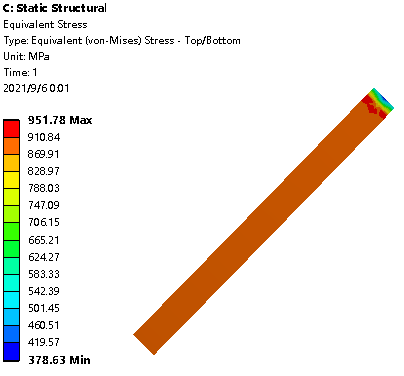

求解完成后查看应力，如图6所示。

▲图6

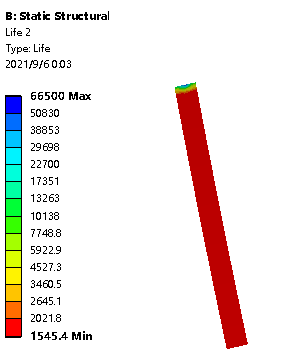

完成求解后，插入疲劳工具，同时插入对应的寿命进行查看，如图7和图8所示。

▲图7
