深入理解 DMA

apolloyhl

于 2025-09-14 15:03:48 发布

阅读量1k

点赞数 20

CC 4.0 BY-SA版权

分类专栏：嵌入式文章标签：单片机 stm32 物联网嵌入式硬件 arm开发

本文链接：https://blog.csdn.net/apolloyhl/article/details/151682754

嵌入式专栏收录该内容

13 篇文章

订阅专栏

在嵌入式开发中，数据传输效率往往是决定系统性能的关键因素。如果每一次数据搬运都需要 CPU 全程参与，不仅会占用大量处理器资源，还会导致系统响应延迟。而DMA（Direct Memory Access，直接存储器访问） 技术的出现，恰好解决了这一痛点。本文将从 DMA 的基本概念入手，详细拆解其发送与接收流程，并结合 STM32F103 系列芯片的 DMA 特性，帮助大家快速掌握这一核心技术。

一、DMA 是什么？一句话搞懂核心原理

简单来说，DMA 是一种无需 CPU 直接干预，就能实现外设与存储器、或存储器与存储器之间高速数据传输的硬件机制。

在没有 DMA 的系统中，当外设（如 UART、ADC、SPI）需要与内存交换数据时，CPU 必须全程 “盯梢”：先从外设寄存器读取数据，再写入内存；或者反过来从内存读取数据，再写入外设寄存器。这个过程中，CPU 完全被 “绑定”，无法处理其他任务，效率极低。

而 DMA 相当于在系统中开辟了一条 “专属数据通道”—— 外设和存储器可以直接通过这条通道传输数据，全程不需要 CPU 参与。只有当数据传输完成（或出现错误）时，DMA 才会通过中断的方式通知 CPU。这样一来，CPU 就能从繁琐的数据搬运工作中解放出来，专注于更重要的任务（如逻辑运算、用户交互、系统调度等），极大提升了系统整体效率。

这里需要明确几个关键对象的定义：

外设：通常指外设的数据寄存器，比如 UART 的数据接收 / 发送寄存器、ADC 的转换结果寄存器、SPI 的数据缓冲区等；

存储器：包括片内 SRAM（常用）、外部扩展存储器（如 SDRAM）、片内 Flash（一般用于数据读取，写入需特殊处理）。

二、DMA 的 “收发” 流程：用 UART 为例拆解每一步

DMA 的核心功能是 “数据传输”，而传输场景主要分为 “接收”（外设→存储器）和 “发送”（存储器→外设）。下面以最常用的 UART（串口）为例，结合具体流程，让大家直观理解 DMA 的工作方式。

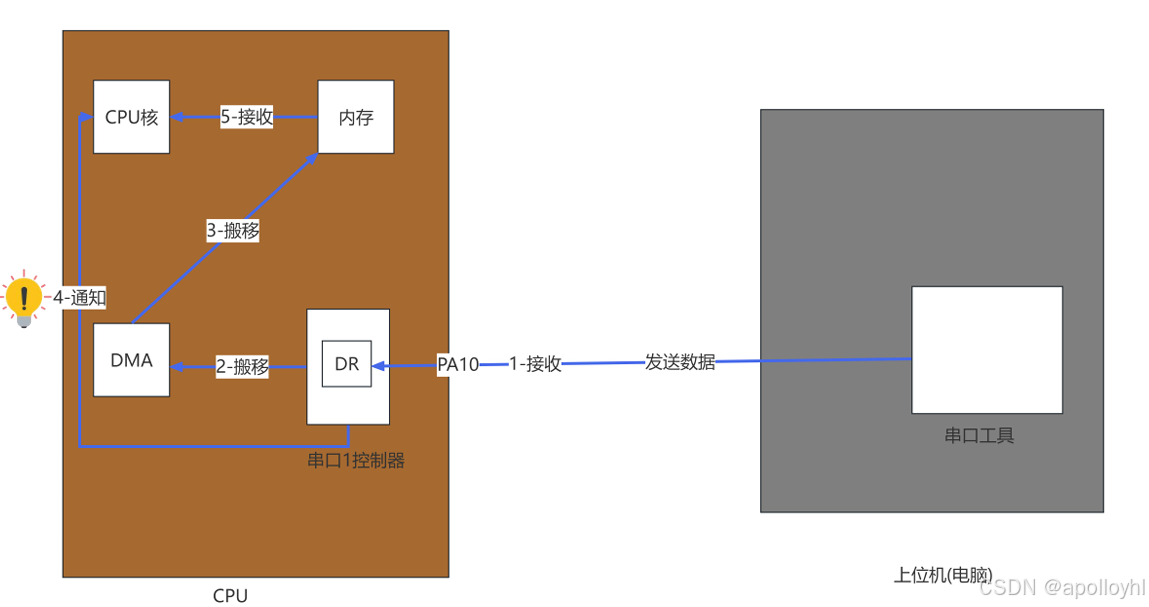

2.1 DMA 接收流程：外设数据 “自动进内存”

当我们需要通过 UART 接收外部设备（如电脑、传感器）发送的数据时，DMA 接收的核心目标是：将 UART 接收寄存器中的数据，自动搬运到内存的指定缓冲区，无需 CPU 干预。具体步骤如下：

UART 控制器先 “接活”：外部设备通过串口发送数据，UART 控制器接收到数据后，会先将数据暂存到自身的 “数据接收寄存器（DR）” 中；
DMA 主动 “读数据”：DMA 控制器会实时监测 UART 接收寄存器的状态，一旦检测到有新数据（即 UART 的接收标志置位），就会通过硬件逻辑自动读取接收寄存器中的数据；
DMA 自动 “写内存”：DMA 读取到数据后，会按照预先配置的 “目标内存地址”，将数据直接写入到内存的指定缓冲区（比如我们定义的uint8_t uart_rx_buf[1024]数组）；
传输完成 “通知 CPU”：当 DMA 接收到指定长度的数据（或检测到 UART 停止位）后，会触发 “DMA 传输完成中断”，向 CPU 发送通知；
CPU “收尾处理”：CPU 收到中断后，即可直接访问内存中的接收缓冲区（如uart_rx_buf），对数据进行解析、处理（如协议解析、数据校验等），无需再与 UART 寄存器交互。

核心结论：整个接收过程中，CPU 只需要在最后 “处理数据”，无需频繁查询 UART 寄存器状态，也不需要手动搬运数据 ——CPU 只关心内存中的最终结果。

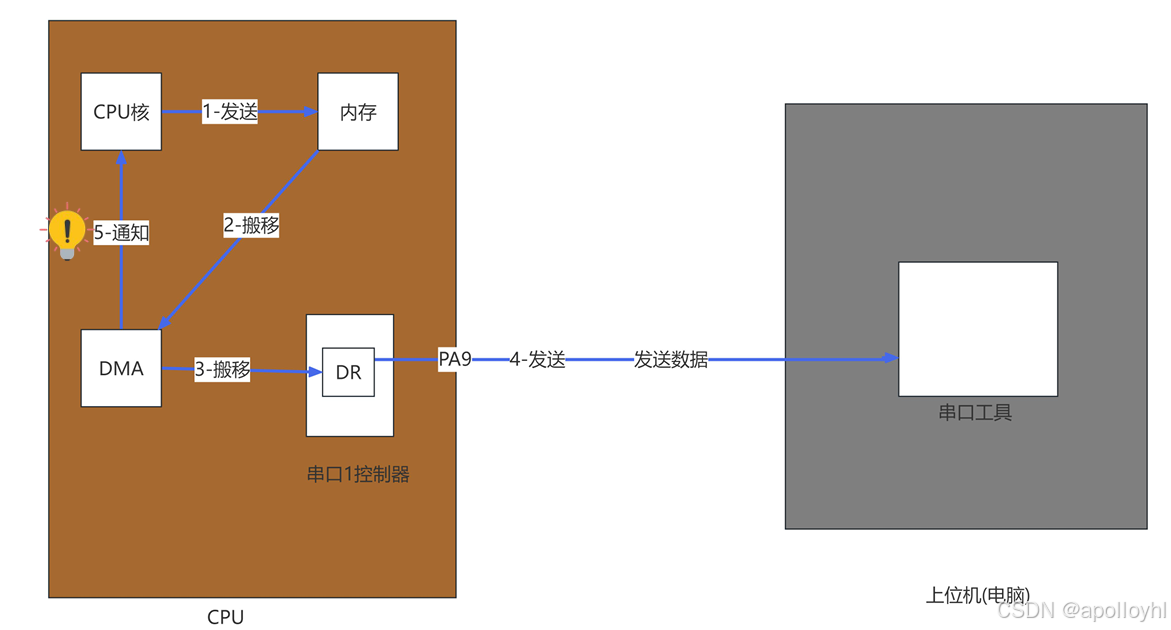

2.2 DMA 发送流程：内存数据 “自动发外设”

当我们需要通过 UART 向外发送大量数据（如日志、传感器批量数据）时，DMA 发送的核心目标是：将内存缓冲区中的数据，自动搬运到 UART 的发送寄存器，由 UART 硬件完成发送。具体步骤如下：

CPU 先 “准备数据”：CPU 先将需要发送的数据（如字符串、数组）写入到内存的指定发送缓冲区（比如uint8_t uart_tx_buf[512]），这一步是 CPU 唯一需要参与的环节；
DMA 主动 “读内存”：DMA 控制器按照预先配置的 “源内存地址”，从发送缓冲区中自动读取数据；
DMA 自动 “写外设”：DMA 将读取到的数据，直接写入到 UART 的 “数据发送寄存器（DR）” 中；
UART 硬件 “发数据”：UART 控制器检测到发送寄存器中有数据后，会自动将数据通过串口发送到外部设备，无需 DMA 干预；
传输完成 “通知 CPU”：当 DMA 将发送缓冲区中的所有数据都搬运到 UART 发送寄存器后，会触发 “DMA 传输完成中断”，通知 CPU 发送任务已完成；
CPU “后续操作”：CPU 收到通知后，可以进行后续处理（如更新发送状态、准备下一批数据等）。

核心优势：即使需要发送大量数据，CPU 也只需 “初始化数据” 和 “处理中断”，中间的连续数据搬运完全由 DMA 和 UART 硬件完成，避免了 CPU 被 “卡死后台”。

三、STM系列的 DMA 特性：通道、优先级与实战要点

不同芯片的 DMA 控制器设计存在差异，而 STM32F103 系列作为嵌入式开发中的 “经典款”，其 DMA 特性具有代表性，掌握它能为后续其他 STM32 型号的学习打下基础。

3.1 核心硬件配置：2 个控制器，12 个通道

STM32F103 系列芯片内置了2 个独立的 DMA 控制器，分别为 DMA1 和 DMA2，两者的通道数量和支持的外设有所区别：

DMA1：拥有 7 个通道，主要负责低 / 中速外设的数据传输，支持的外设包括 UART1~UART3、SPI1、I2C1、ADC1、定时器等；

DMA2：拥有 5 个通道，除了支持部分外设（如 UART4~UART5、SPI2）外，还支持 “存储器到存储器” 的传输（DMA1 不支持这一功能），且部分通道可配合高速外设使用。

这里的 “通道” 可以理解为 DMA 控制器为不同外设分配的 “专属接口”—— 每个通道专门管理一个或多个外设的 DMA 请求。例如，DMA1 的通道 4 可以对应 UART1 的接收请求，通道 5 对应 UART1 的发送请求，这样不同外设的 DMA 请求就不会相互干扰。

3.2 优先级管理：解决 “抢资源” 问题

当多个外设同时向同一个 DMA 控制器发起数据传输请求时（比如 UART1 和 ADC1 同时需要用 DMA1 传输数据），就会出现 “资源竞争”。STM32F103 的 DMA 通过四级优先级机制解决了这一问题：

优先级从高到低分为：很高 > 高 > 中等 > 低，可通过软件编程（配置 DMA 通道的CCR寄存器）设置每个通道的优先级。

如果两个通道的软件优先级相同，则遵循 “通道编号越小，优先级越高” 的规则。例如，DMA1 的通道 2 和通道 4 优先级相同，此时通道 2 的请求会被优先响应。

在实际项目中，优先级配置需要结合业务需求：比如 “传感器数据采集（ADC）” 的优先级应高于 “日志发送（UART）”，避免关键数据丢失。

3.3 实战注意事项

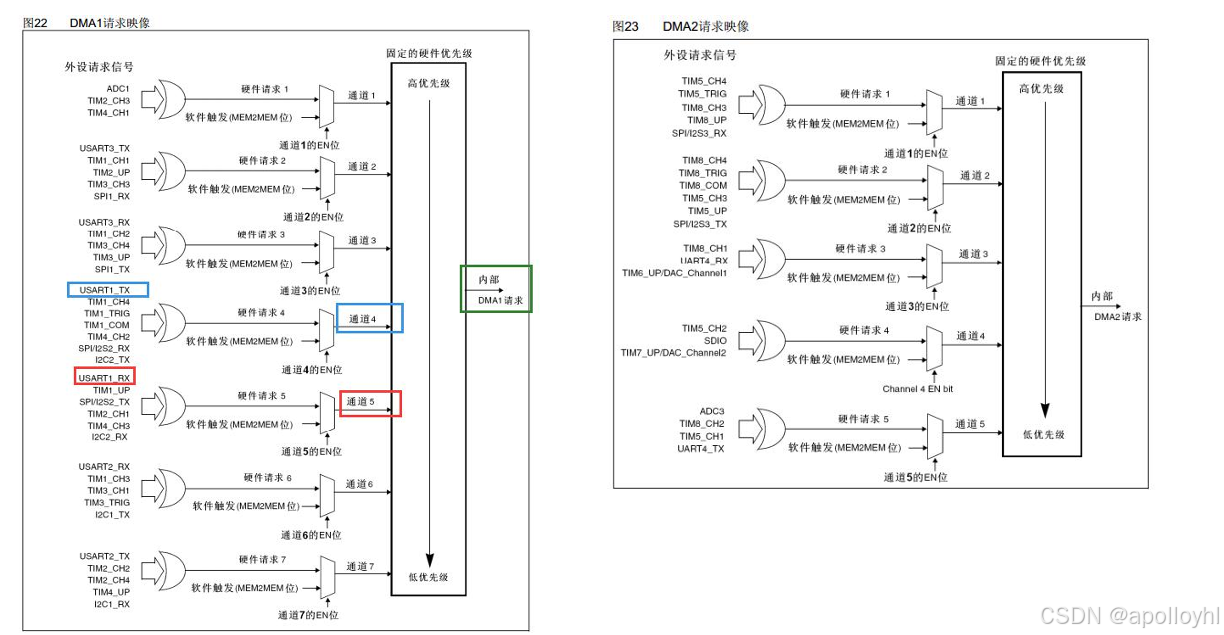

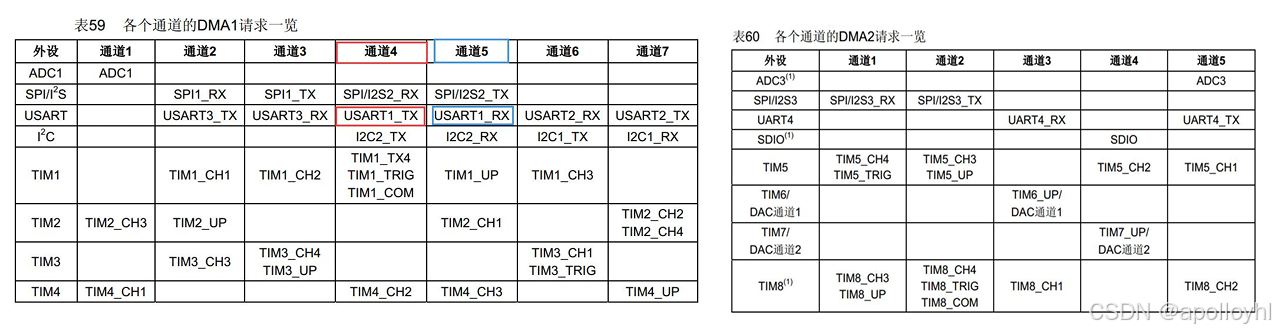

通道与外设的对应关系：STM32 的 DMA 通道与外设是 “固定映射” 的，例如 UART1 的接收只能使用 DMA1 的通道 4，不能随意选择其他通道。开发时需查阅芯片手册的 “DMA 通道映射表”，确认正确的通道配置；
数据长度匹配：DMA 传输的数据单位（字节、半字、字）需要与外设寄存器和内存缓冲区的宽度一致。例如，UART 数据寄存器是 8 位（字节），则 DMA 需配置为 “字节传输”，否则会导致数据错误；
内存地址是否递增：如果需要传输连续数据（如数组），需开启 “内存地址递增模式”，让 DMA 自动累加内存地址；若传输固定地址的数据（如单个寄存器），则需关闭递增模式；
中断使能：关键场景（如传输完成、传输错误）需开启 DMA 中断，避免 CPU “漏判” 传输状态。例如，发送数据后若未开启中断，CPU 无法知道数据是否发送完成，可能导致下一批数据覆盖未发送的数据。
