WAsP风能软件学习及踩坑纪录——地图（.map）制作

WAsP中必不可少的就是地图，本篇博客总结地图制作的具体流程，以供参考学习。

·所需软件：WAsP Map Editor；Global Mapper；CAD

·地图需求：海上风电场

·步骤如下：

一.导入tif格式地图（两种获取途径：GEBCO data与WAsP Atlas）

1.1 GEBCO data

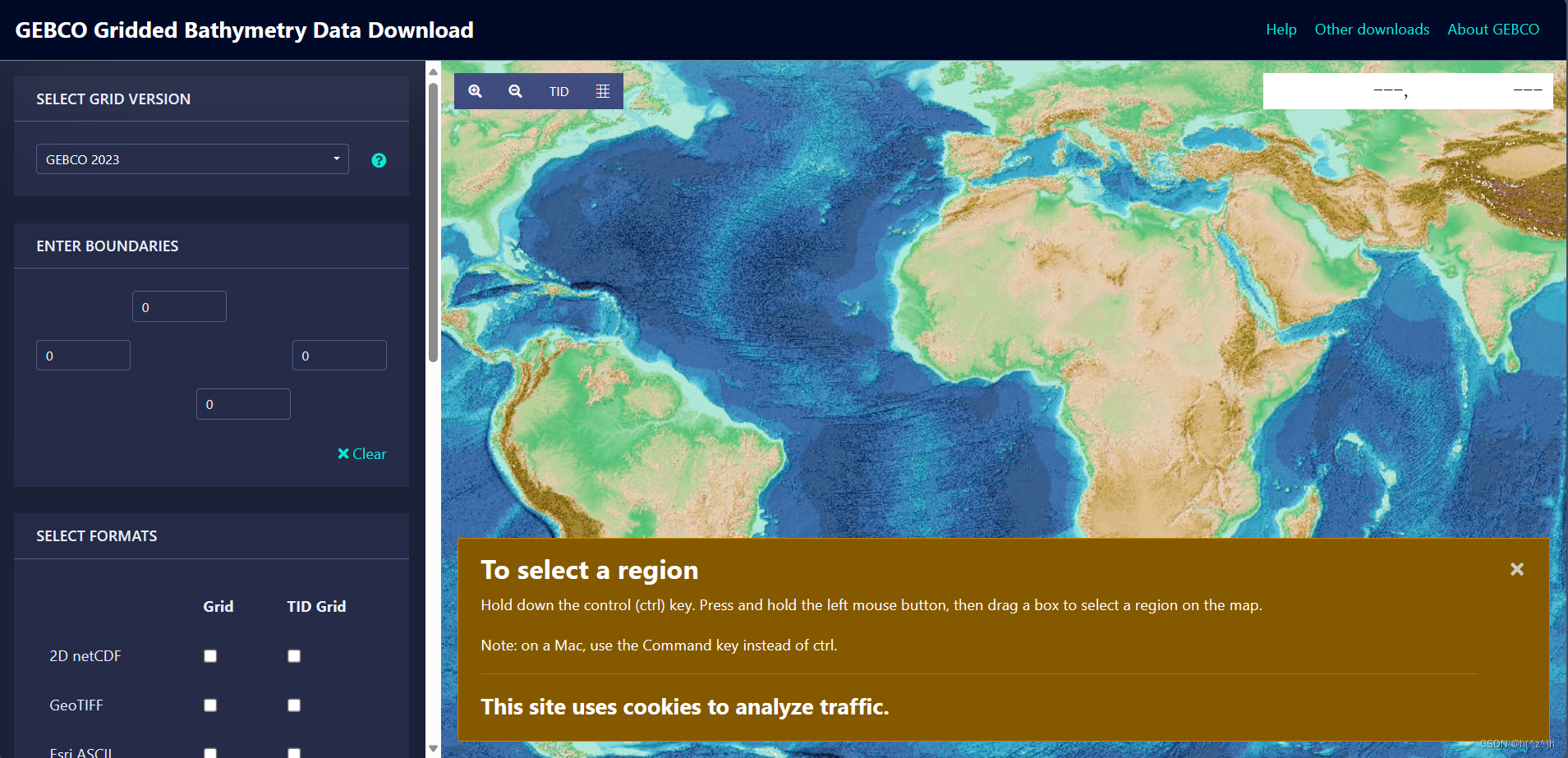

 (1) 进入GEBCO data主页：GEBCO data download。

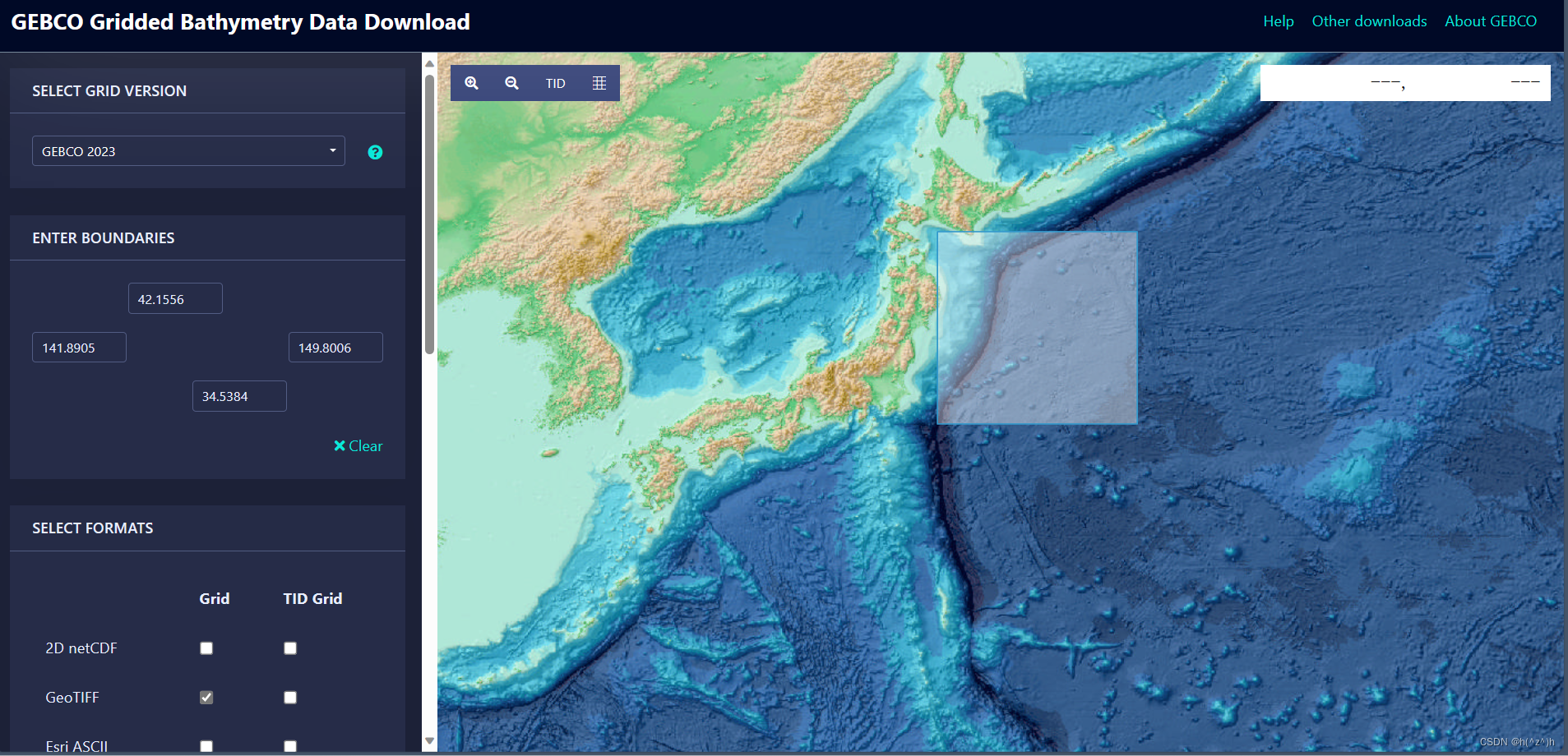

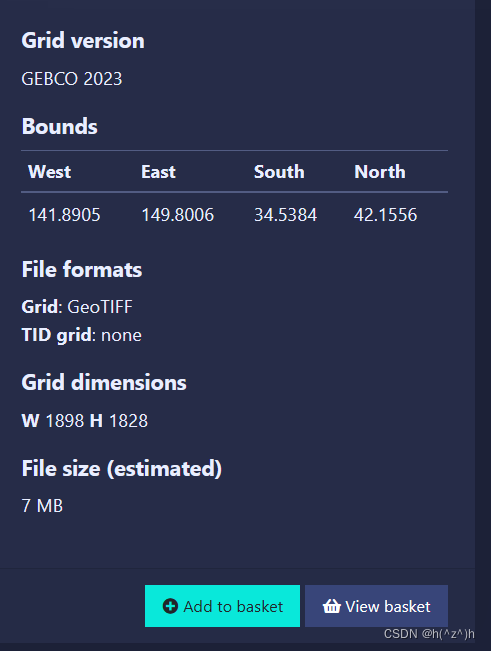

（2）ctrl加鼠标左键框选需要的海洋区域，左侧会显示区域范围信息，勾选GeoTIFF，如下：

（3）点击Add to basket-View basket-download your data即可下载.tff地图文件，若框选区域较大，需要输入邮箱下载。

1.2 WAsP Atlas（推荐）

（1）进入网站（需要挂梯子）：Global Wind Atlas

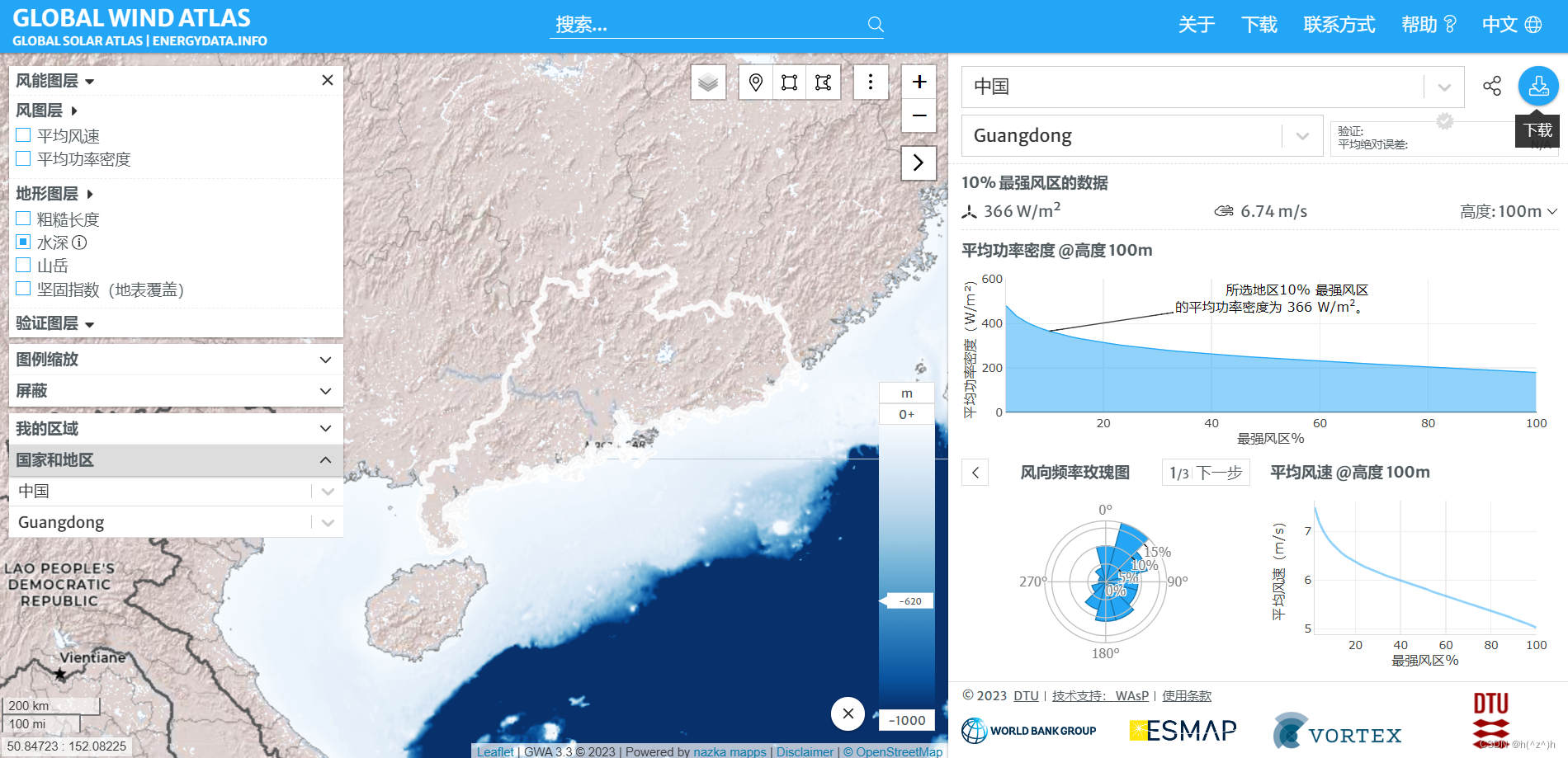

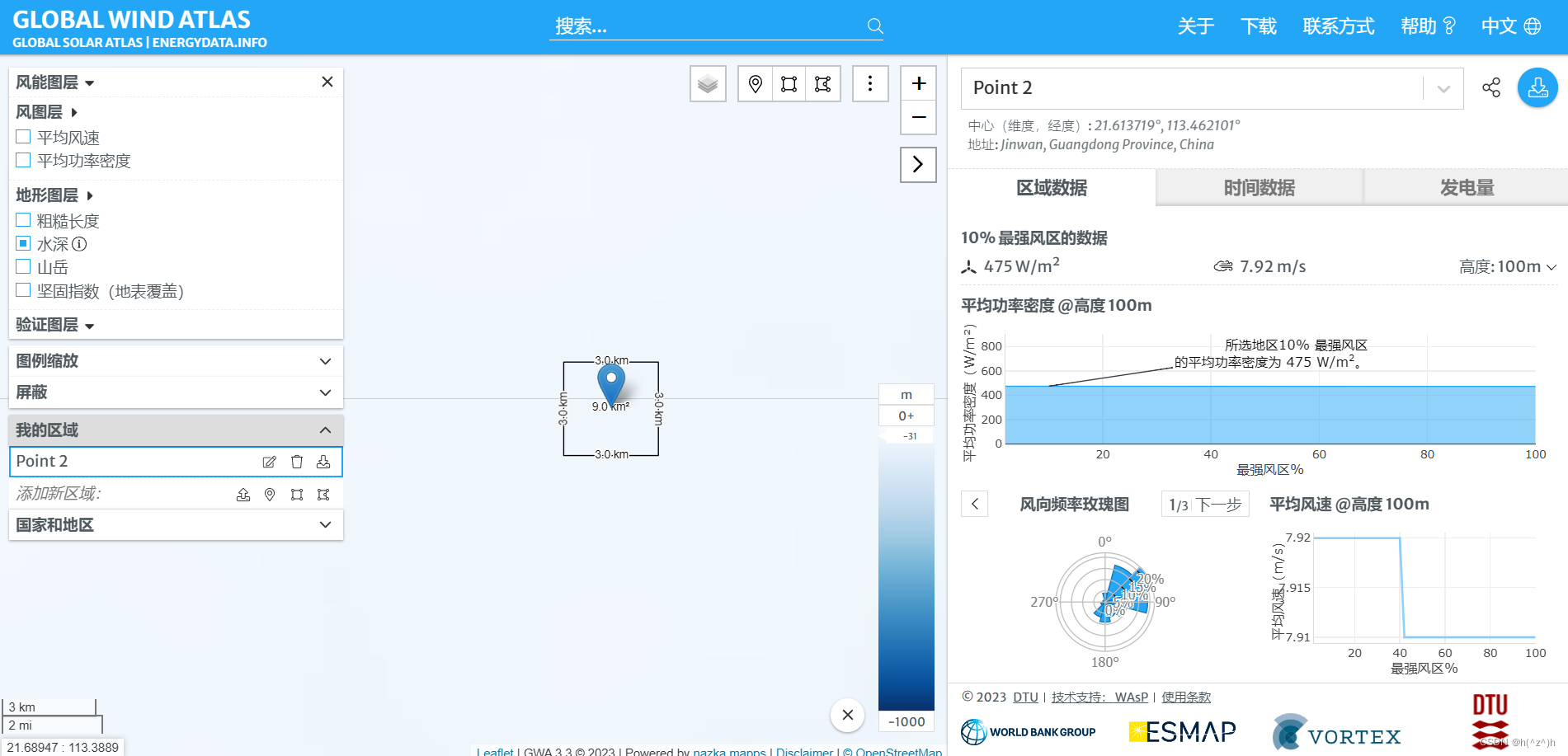

（2）地形图层选择水深（海上风电场对水深有要求），选择区域，如中国-广东，则右侧会显示广东海域的风数据：

若用户在地图上框选任意海域，系统则会相应给出该海域的风数据：

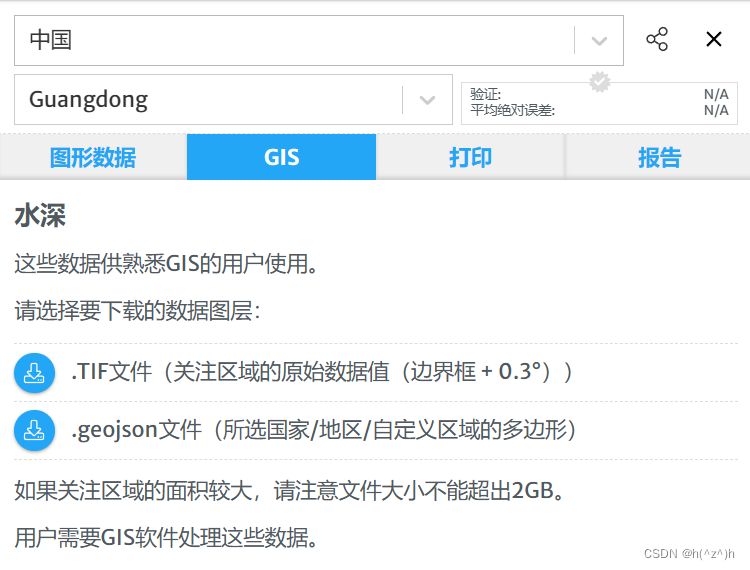

 （3）点击右上角的下载按钮，选择CIS，并下载.TIF文件。

二.在global mapper中修改投影方式

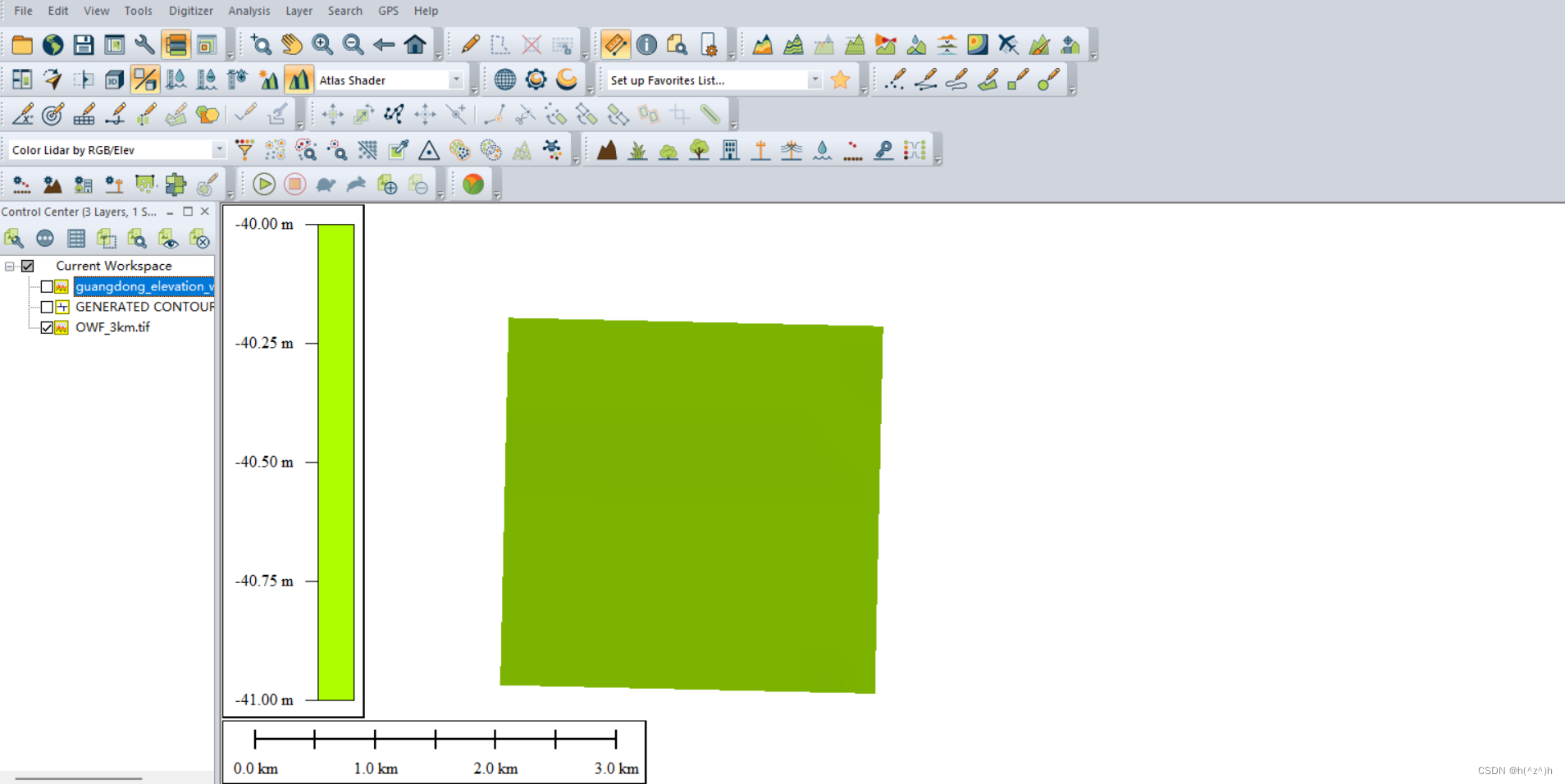

（1）导入步骤一中的.tiff文件。

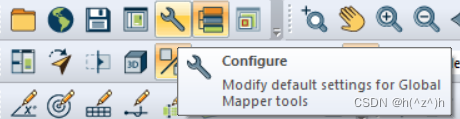

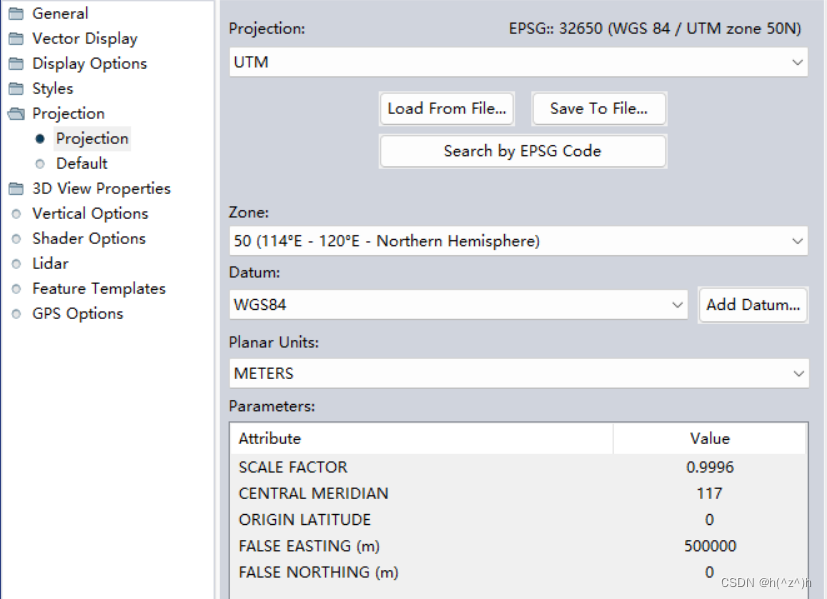

（2）点击Configure,选择投影方式为UTM，（也可选Gauss Krueger(6 degree zone)，但后续可能出现无法导出.dwg文件的问题），如下：

三.修改等高距，生成等高线

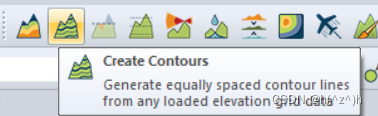

（1）选择Create Contours。

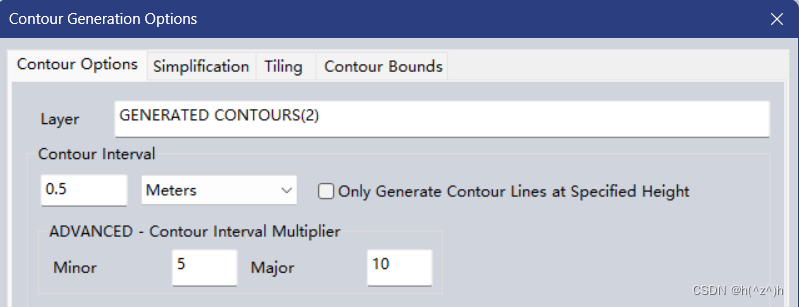

（2）在Contour Options选项下修改等高距为0.1m（视情况而定）。

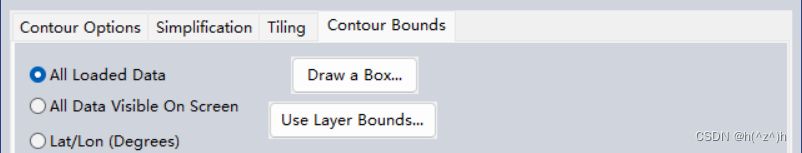

（3）若地图较大，在Contour Bounds选项下，选择Draw a Box框选需要生成等高线的区域。

（4）确认后，生成等高线：

四.导出DWG格式文件

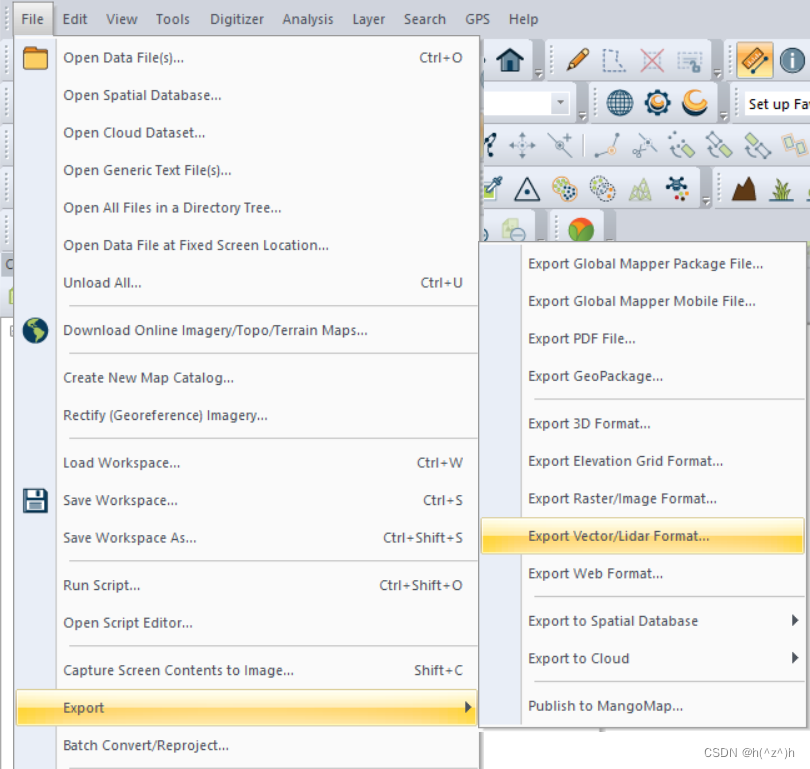

（1）选择File-Export-Export Vector/Lidar Format。

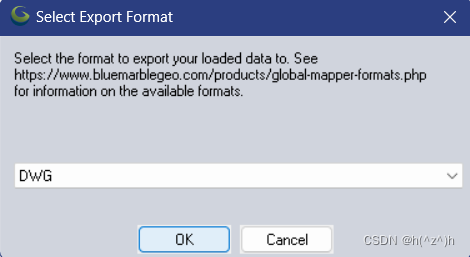

（2）文件格式选为DWG，而后导出。

五.CAD修改等高线，另存为DXF格式文件

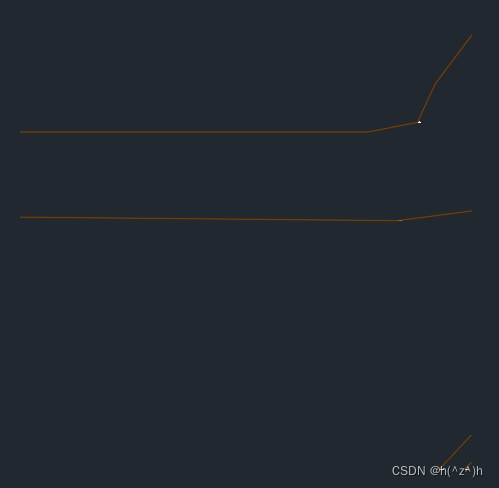

（1）在CAD中打开步骤四生成的DWG文件，删除多余的等高线：

（2）另存为.dxf文件，注意，建议另存为CAD2004及以下版本（与WAsP Map Editor的版本有关）。

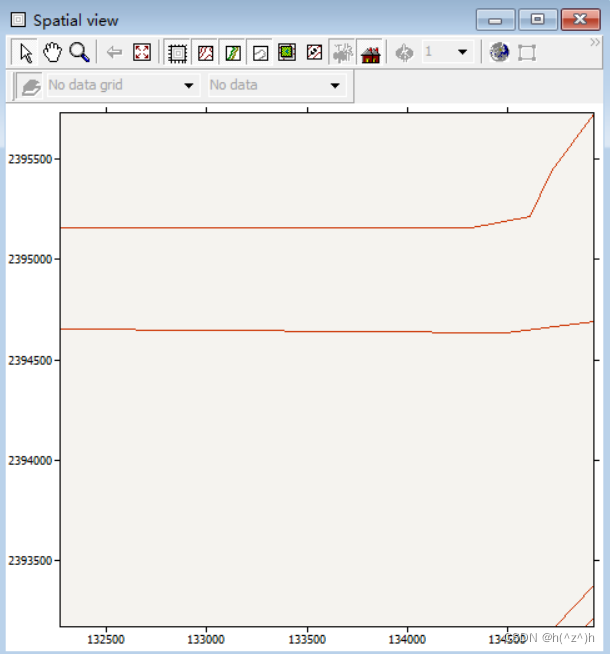

六.在WAsP Map Editor中打开，另存为.map格式文件

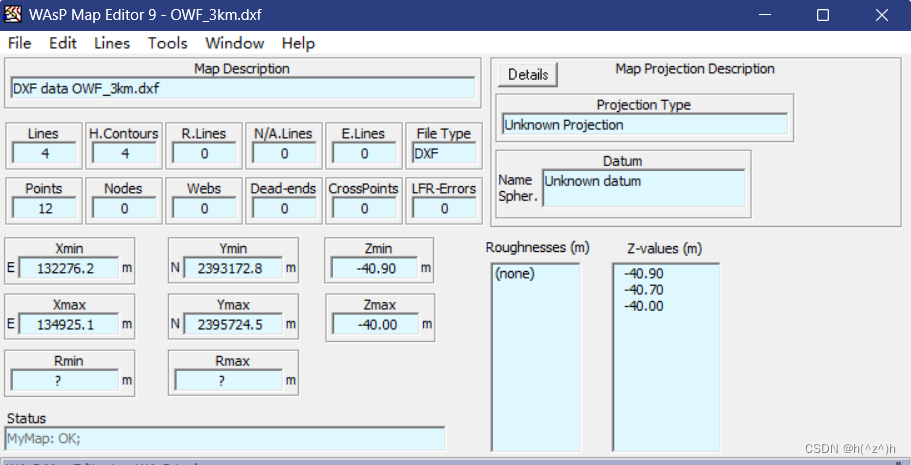

（1）File-Open，选择步骤五的.dxf文件。

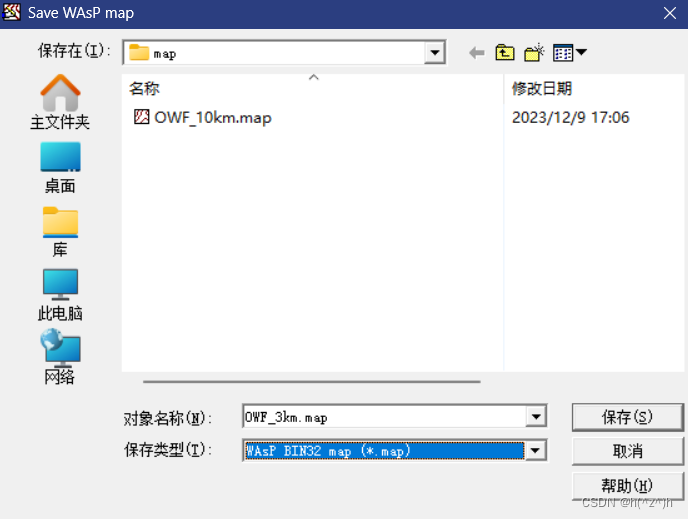

（2）File-Save as，另存为.map格式。

七.在WAsP中导入使用

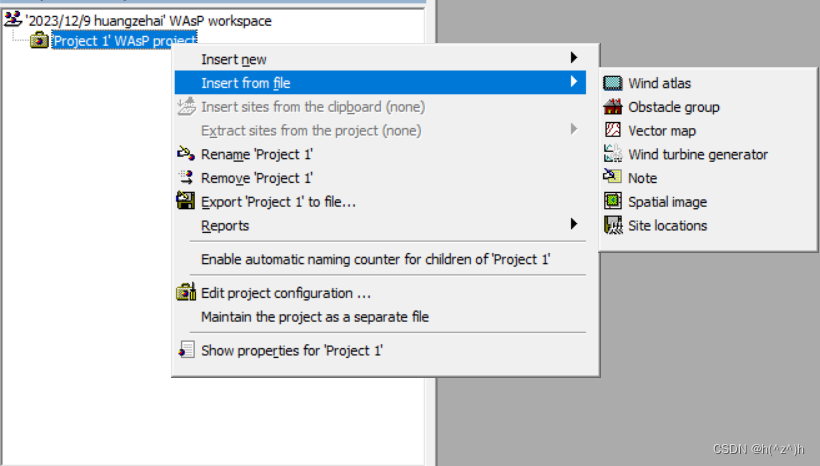

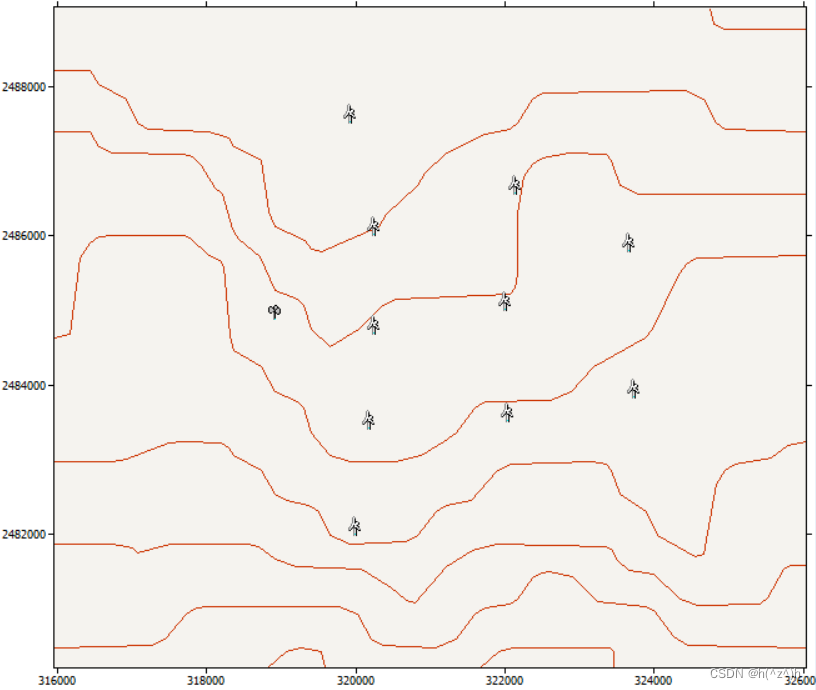

Project-Insert from file-Vector map,选择步骤五中的.map文件，至此地图制作已经完成！！

——end——
