WAsP风能软件学习及踩坑纪录——OWC Wizard数据准备与风向生成

此篇博客记录OWC Wizard生成风能资源的威布尔分布图前期的数据准备工作，简单记录一下踩过的坑。

Wind turbine generator生成风力曲线见上一篇博客WAsP turbine generators。

一.数据准备

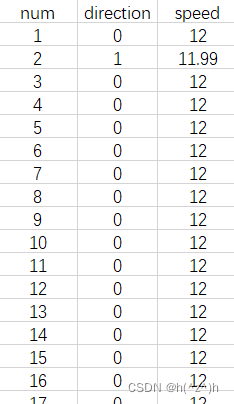

1.制作“风向”和“风速”数据，excel制作的风向数据如下（同风向同风速）：

注意：风向和风速的数值不能从头到尾完全一样！且不一样的数据不能在第一行！否则在后续操作中OWC Wizard无法继续进入下一个页面！！

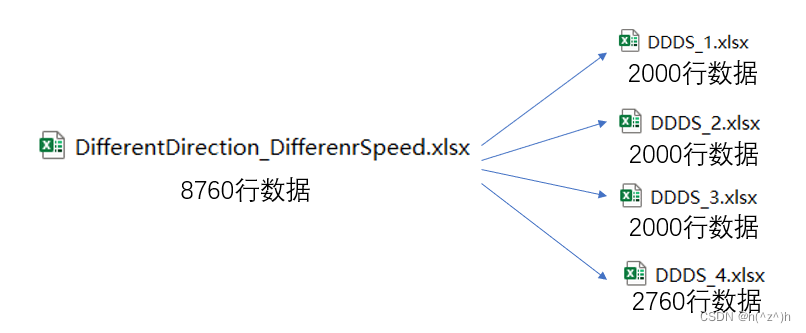

2.对于不同风向、不同速度、数据量大的情况，应将数据文件分割为几个小文件，在OWC Wizard中依次处理小文件，如：

如果同时将8760行不同风速不同风向的数据导入，OWC Wizard处理数据会出错。

3.excel制作风速和风向数据完毕后，另存为.txt格式文件，在保存的路径下将.txt改为.dat即可导入OWC Wizard中。

二.风向生成

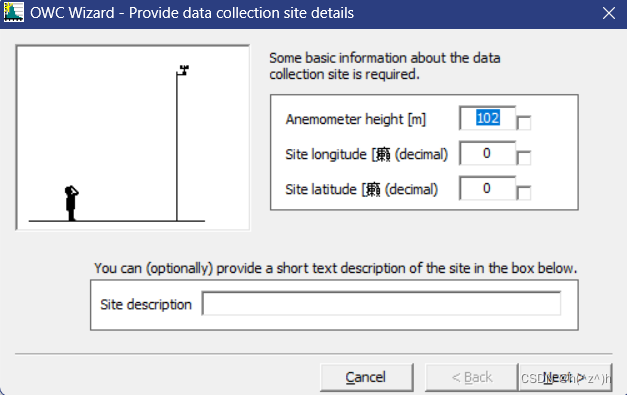

1.设置轮毂高度，然后Next。

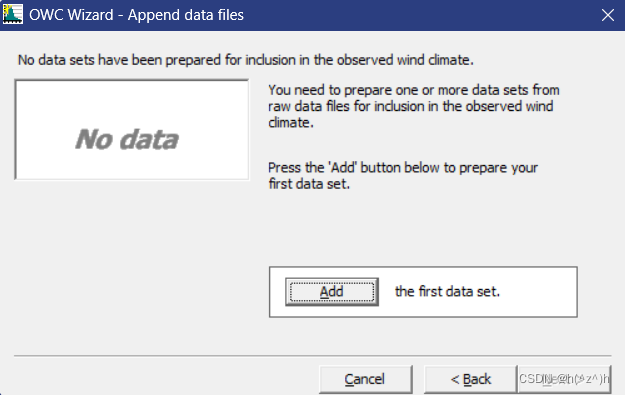

2.Add并选择路径导入准备好的dat数据，然后Next。

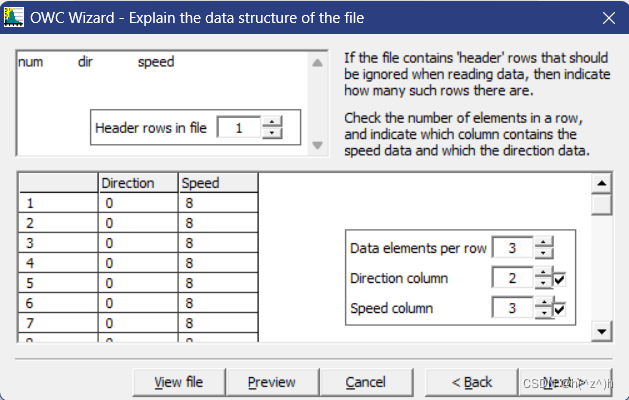

3.Header rows in file填入数据的标题所在行数，Data elements per row为数据总列数，Direction column填入风向所在列数，Speed column填入风速所在列数，然后一路Next。

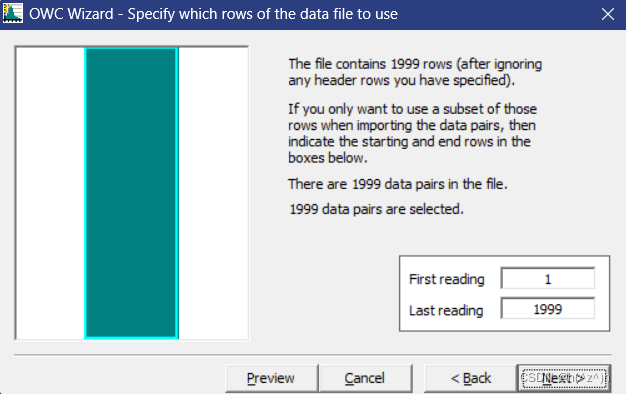

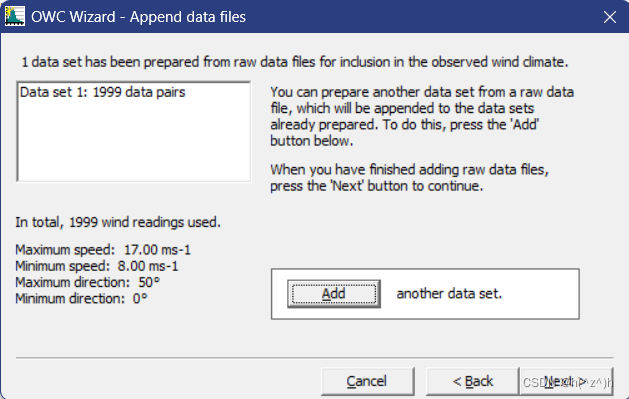

下图显示数据行数：

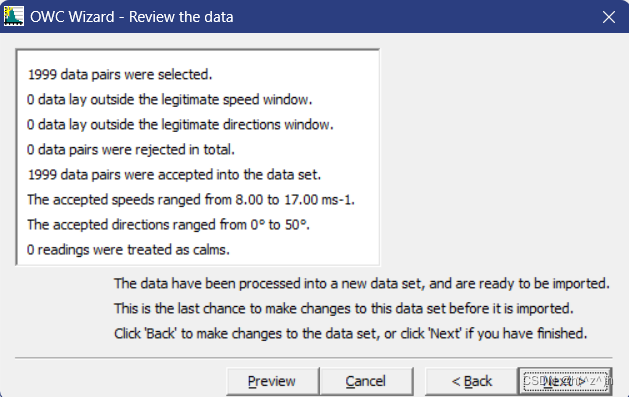

通过曲线图和数据描述检验数据是否出错：

4.若有多份数据，继续点击Add添加数据，否则Next。

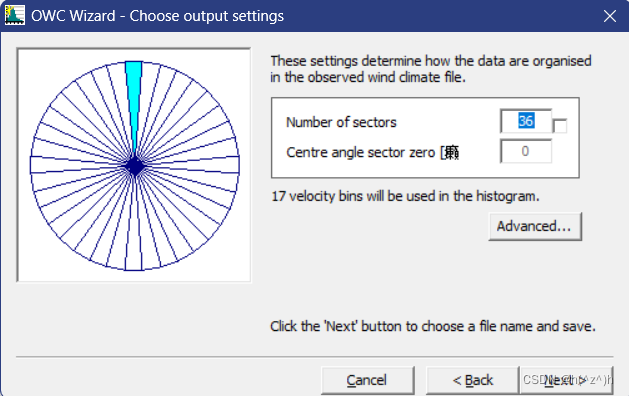

5.填入风向数，这里我填入36，然后Next并另存为.tab文件。

三.WAsP使用制作的风向图

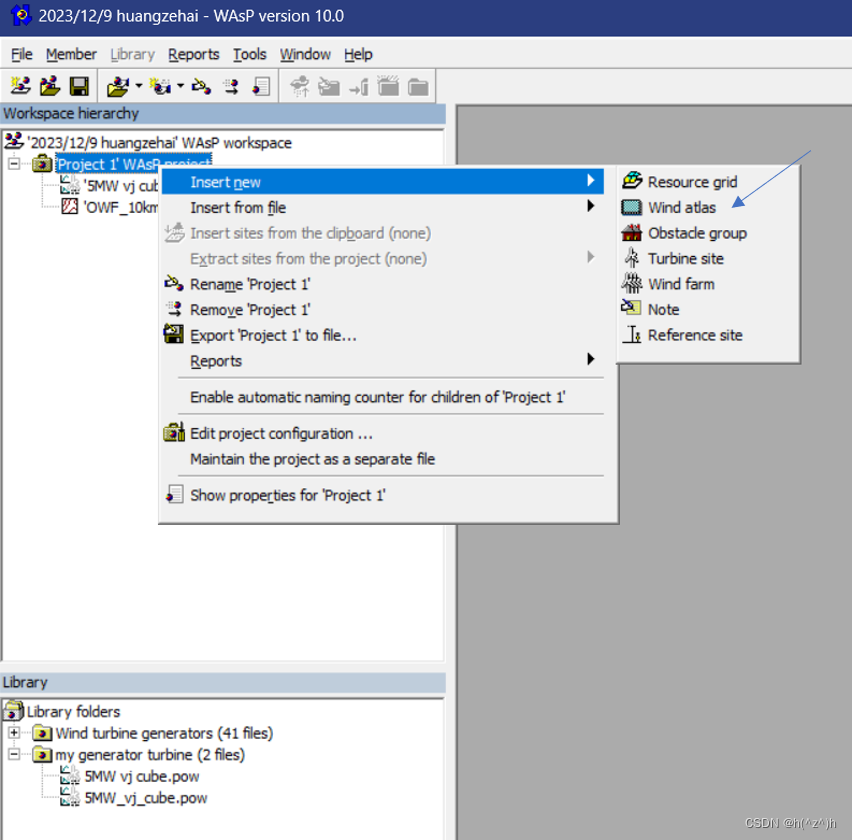

1.打开WAsP，在project中插入新的Wind atlas（格式为.lib），如下：

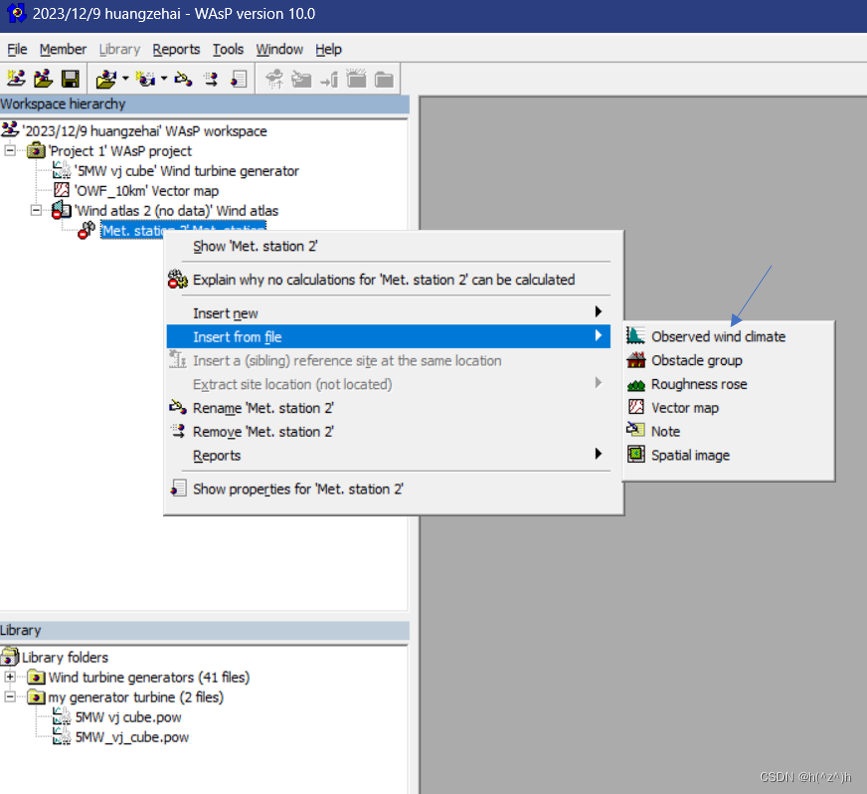

2.右键Met.station选择insert from file-Observed wind climate，选择制作好的风向文件（.tab）。

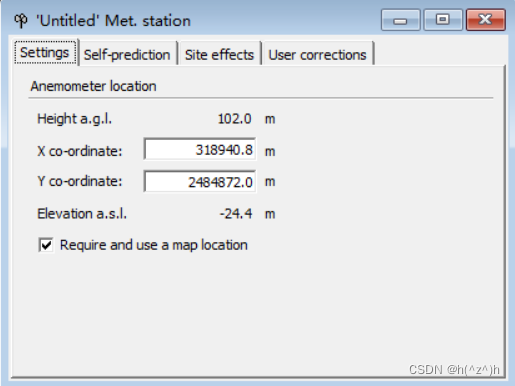

3.双击Met.station，键入测风塔位置，确认后即可右键Wind altas进行计算。

——end——
