JLink烧写2440的NOR配置

打开SEGGER\JLinkARM_V408k目录下的JFlashARM.exe。

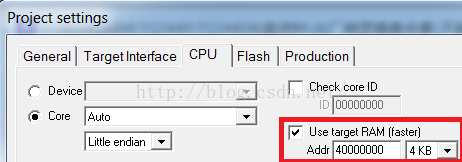

点击File->New Project新建工程，选择Options->Project settings，切换到CPU页，勾选Use target RAM（如果不勾选这个，烧写时就不会利用2440片内的SRAM，导致烧写速度会非常慢），Addr填入40000000（2440从Nor启动时，片内的SRAM地址映射到0x40000000），大小选择4KB。

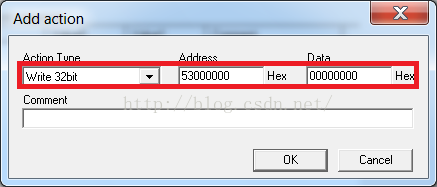

点击下方的Add按钮，Action Type选择Write 32bit，Address填入53000000（2440的看门狗寄存器地址），Data填入00000000，这是为了防止烧写大文件时，看门狗复位，导致烧写失败。

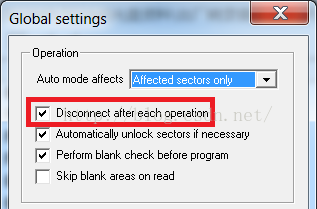

选择Options->Global settings，勾选Disconnect after each operation，这个操作是保证烧写完毕后，PC会断开和开发板的连接。

其他选项默认即可，配置好后，选择File->Save Project，保存工程配置，下次打开软件时，会保留上次的配置。

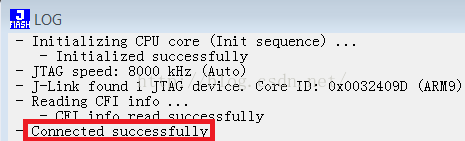

用JLink连接PC和开发板，选择Target->Connect，Log输出框会提示连接成功。

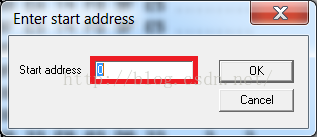

选择File->Open，打开需要烧写的bin文件，接下来会弹出对话框，选择默认值0即可。这个Start address表示将bin烧写到flash的多少字节偏移处。例如，如果填4，就表示从flash的4字节偏移处开始烧写bin文件。

选择Target->Program，将bin烧写到flash中。

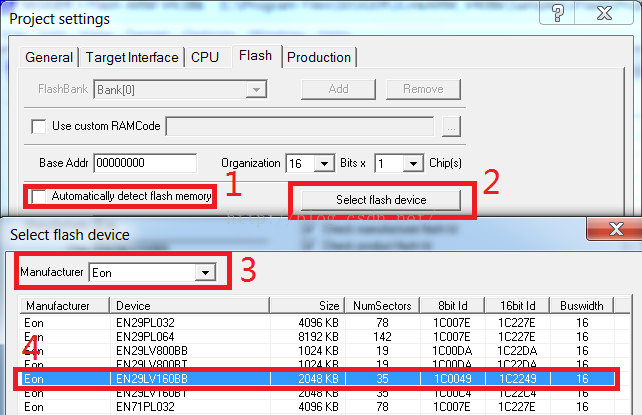

以上配置，每次烧写bin时，会擦除flash的所有sector，如果要擦除指定的sector，就需要重新配置flash信息。选择Options->Project settings，切换到Flash页，去掉Automatically detect flash memory，点击Select flash device按钮，根据Manufacturer选择相应flash。

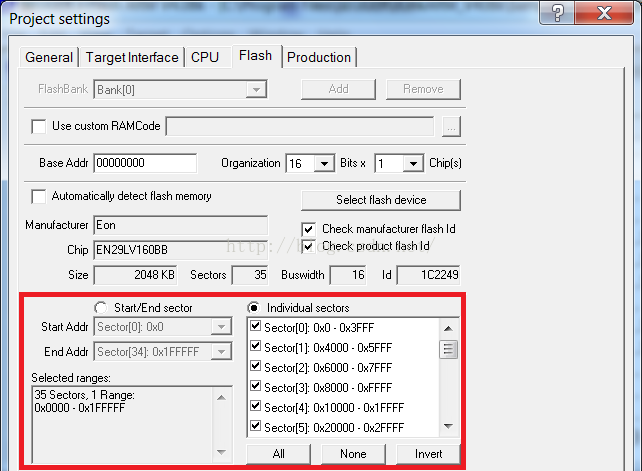

选择完后，flahs的信息会在下面显示出来，通过Start/End sector可以将bin烧写到指定范围内的扇区或者擦除指定范围内的扇区，通过Individual sectors可以擦除指定的扇区。烧写bin时，如果出现扇区不匹配情况，直接点击Yes按钮，重新指定偏移地址即可，或者重新打开bin，将Start address指定为需要烧写扇区的偏移地址即可，也可以点击Edit->Relocate，指定偏移地址，这样就在Program时就不会弹出警告。

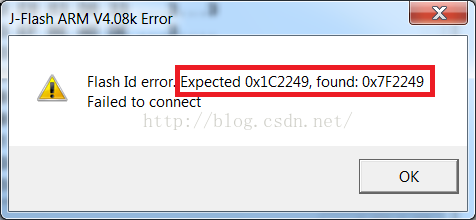

在擦除扇区或者编程时，如果ID不匹配，会导致无法进行后面的操作。

只需要将flahs的ID由1C2249替换为7F2249即可，用记事本打开文件SEGGER\JLinkARM_V408k\ETC\JFlash\Flash.csv，找到flash索引，修改ID即可。
修改前：Eon;EN29LV160BB;1C2249;1C0049;0;1;0;16;1;0;0;1;0;0;1;0;0;0;0;0;0;"4000[1]; 2000[2]; 8000[1]; 10000[31];"
修改后：Eon;EN29LV160BB;7F2249;1C0049;0;1;0;16;1;0;0;1;0;0;1;0;0;0;0;0;0;"4000[1]; 2000[2]; 8000[1]; 10000[31];"
修改完后，需要关闭J-Flash软件，重新打开。
