B和BL的基本用法

ARM64常用跳转指令为B指令以及BL指令。

我们可以使用objdump -D 程序 > 程序.dis 输出反汇编内容。

B指令：简单的程序跳转，跳转到目标标号处执行。

BL指令：带链接程序跳转,也就是要带返回地址。在发生跳转前,将当前PC-4保存到R14中。

B:0x17向前跳转，0x14向后跳转

BL:0x97向前跳转 0x94向后跳转

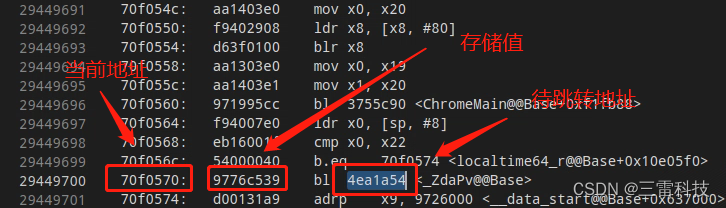

BL指令 97 向前跳转演示

  偏移地址计算过程：

（目标地址 - 指令地址 - 4 ）/ 4 = 偏移

 FFFFFF - [ ( 70F0570 - 4EA1A54 - 4 ) / 4 ] ==>

FFFFF - 893AC6  = 76C539

最终值 = 9776C539

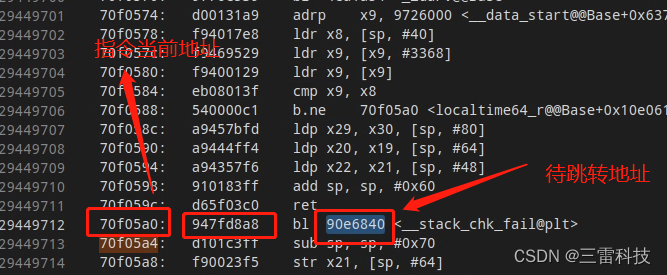

BL指令 94 向后跳转演示

( 90E6840 - 70F05A0 ) / 4 = 7FD8A8

最终值 = 947FD8A8
