NR PUSCH(三) 频域资源分配方式

已于 2024-11-01 13:52:49 修改
阅读量3.2k 收藏 12
点赞数
分类专栏： NR PDCCH/PDSCH/PUCCH/PUSCH 文章标签： 5G
于 2022-10-12 22:21:25 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/asd199086/article/details/127291940
版权
本文详细介绍了5G NR中PUSCH的三种频域资源分配方式：Type 0、Type 1和Type 2。Type 0以RBG为单位分配，Type 1使用RIV指示资源，Type 2与interlace RB相关，适用于NR-U场景。资源分配与高层参数、DCI指示和BWP配置紧密相关，涉及RBG大小、RIV编码和interlace索引计算等。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >





这篇看下频域资源分配，本篇内容主要在38.214 6.1.2.2 resource allocation in frequency domain章节中。

1 概述


相比于R15，R16 频域资源分配有3种类型 Uplink resource allocation scheme type 0/1/2（增加了Uplink resource allocation type 2）。其中type0 用于tansform precoding disabled的场景，type 1/2没有限制，tansform precoding enable或disable都可以使用。Uplink resource allocation type 2 于RRC 层参数useInterlacePUCCH-PUSCH相关联，主要用于NR-U场景。

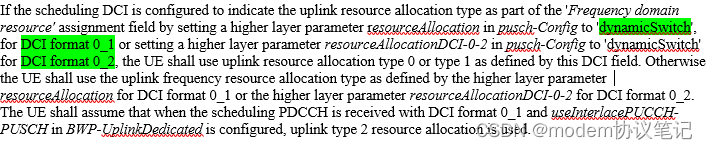

对于DC

了解本专栏 订阅专栏 解锁全文
