卫星通信中的几个概念

通信卫星的几类轨道

一方面地球作为主体吸引着体积小得多且运动受开普勒定律支配的卫星。另一方面地球的环境也可能受到限制：大气密度较高，低空发射装置和旧卫星的碎片，以及2000至 8000 公里高度范艾伦带中捕获的高能粒子都必须避免。这两个限制有助于定义用于通信卫星的几类轨道：(1)地球静止轨道 (GEO) 卫星，精确位于赤道平面 35 786 公里的高度，这些卫星以与地球自转相同的速度旋转：GEO 卫星相对于地球静止不动。由于这一特性，单个 GEO 卫星足以实现连续覆盖。(2)非地球静止轨道 (NGSO) 卫星：NGSO 卫星相对于地球不静止不动。如果需要长时间保持服务连续性，则需要一定数量的卫星（一个卫星群）来满足这一要求；高度越低，卫星数量越多。



不同类别的 NGSO 卫星如下：

(1)低地球轨道 (LEO) 卫星，高度范围为 500 公里至 2000 公里，轨道平面倾角范围为 0 至 90 度以上。这些卫星群位于国际空间站和碎片上方，位于第一范艾伦带下方。

(2)中地球轨道 (MEO) 卫星，高度范围为 8000 至 20,000 公里。轨道平面倾角范围为 0 至 90 度以上。这些卫星群位于范艾伦带上方。

(3)高偏心轨道 (HEO) 卫星，其运行高度范围（此类卫星的轨道设计用于航天器在接近远地点（轨道较高部分）时利用）在 7,000 公里至 45,000 公里以上。倾斜角的选择是为了完全或部分补偿地球相对于轨道平面的相对运动，使卫星能够连续覆盖北方大陆的不同部分（例如西欧、北美和北亚）。

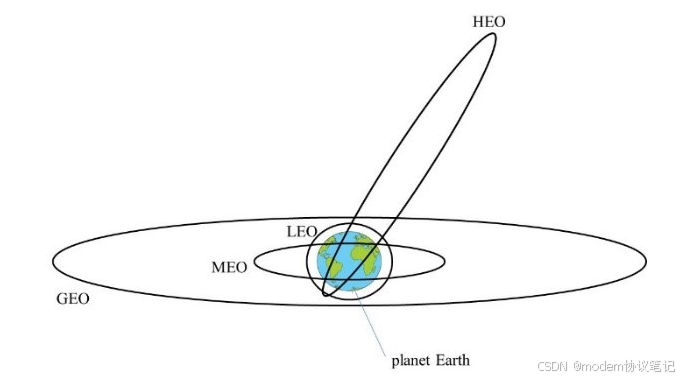

卫星轨道类别图示如上。

那什么是范·艾伦带? 在近层宇宙空间中，高能量的 辐射 远比人们设想的要多。 高能辐射层在赤道附近呈环状绕着地球，并向极区弯曲。这一辐射层的位置是变化的，通常就被称为 范艾伦辐射带 。 具体说范艾伦辐射带是指近地空间中环绕地球的两层巨型“轮胎状”的高能粒子辐射层。外辐射带包含大量速度接近光速、能量高达几个兆电子伏特的电子，分布在距离地心3~8个地球半径的广阔空间区域。这些极端高能的电子经常受到太阳活动的影响而发生剧烈变化，对在轨航空航天系统，如军事、导航、通讯和气象卫星等，造成严重威胁。因此，研究辐射带高能电子形成机制具有重要的科学和现实意义。

 范艾伦辐射带的横截面如上图.

卫星几何覆盖范围

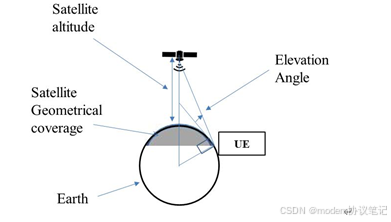

如上图所示，卫星的理论几何覆盖范围与其高度以及 UE 在地平线以上看到的卫星的最小仰角有关

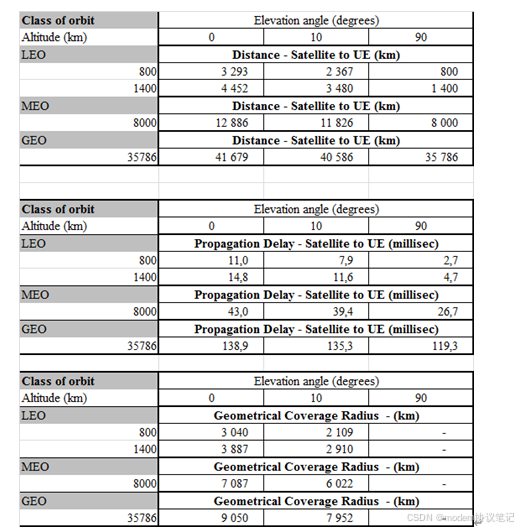

上表提供了不同类别卫星的海拔、距离和几何覆盖相关数据。

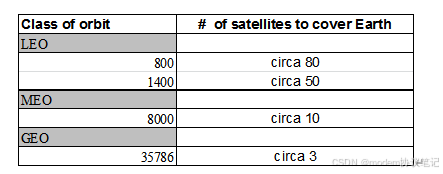

上表列出了卫星群在 5 至 10 度仰角范围内提供连续覆盖所需的卫星数量。MEO 或 GEO 卫星可能无法完全实现全球覆盖，但在这种情况下，世界上绝大多数人口都得到了覆盖。





无线覆盖范围



航天器由发射装置送入轨道，发射装置的性能受其质量限制。它由平台和有效载荷组成。平台将航天器保持在正确的轨道位置和正确的姿态，利用太阳能电池板或电池中储存的能量发电，并消散热能。有效载荷接收由位于地面的发射器（作为 RAN 的一部分）或来自 UE 的无线电信号，并在放大、频率转换以及可能的信号解调、路由和重新调制后进行传输。航天器的有效载荷功率有限，对于卫星网络设计人员来说，提供允许卫星信号直接穿透建筑物的这种裕度在经济上是不可行的。

为了优化信息传递，由于天线设计优化，卫星的无线电覆盖范围相对于几何覆盖范围有所减少。天线转向、波束之间的切换或路由也可用于实现覆盖灵活性。

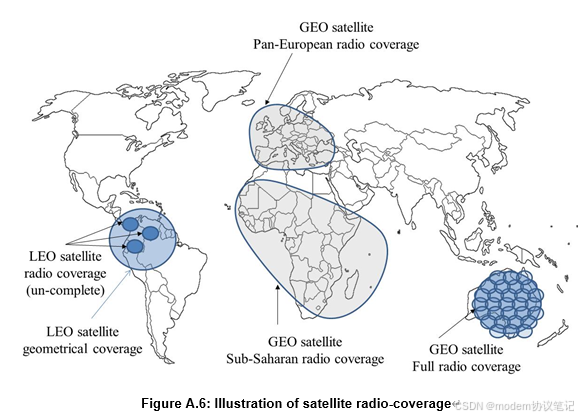

上图是卫星无线电覆盖示意图
