这里简单对CD-SSB和NCD-SSB做个总结，以下都算是相关内容，有和其他篇章重复。

先看下SSB的时频域结构。

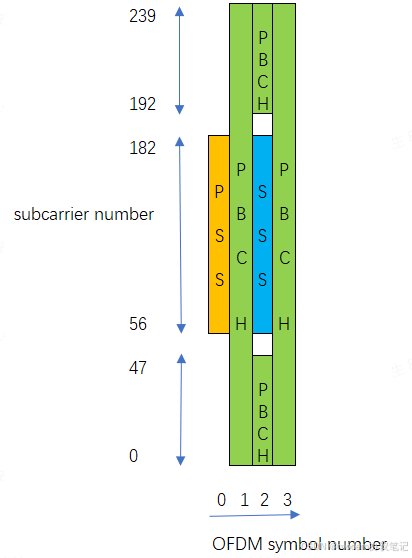

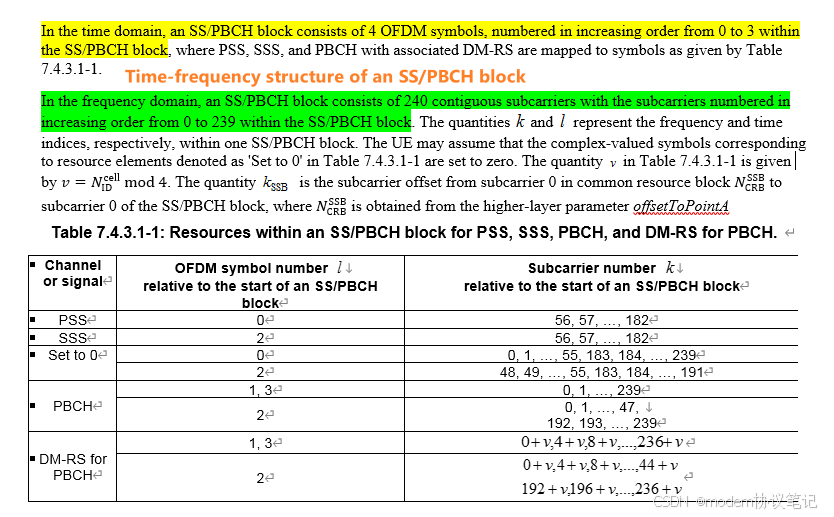

NR中，PSS/SSS 和PBCH总是绑定的，因此也称为SSB block。UE在GSCN频点上，要搜索的就是SSB block 。一个SSB block，在时域上一共占用4个符号(time indices l=0~3)；在频域上分布在连续的240个子载波（20个RB）；频域由下往上，第121个SC（k = 120）的中心频率，就是SSB的GSCN对应的SSREF（同步参考频率）。另外由上表可知对于PBCH，l = 1和l = 3占用240个SC，l = 2只占用两侧各48个SC。根据上表得到的时频域分布样式如下：

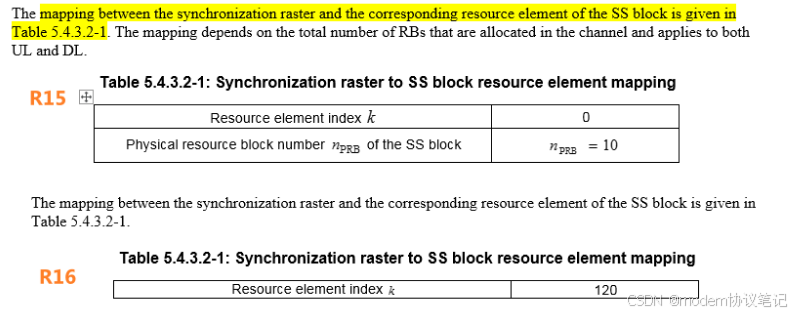

频域由下往上，第121个SC（k = 120）的中心频率，就是SSB的GSCN对应的SSREF（同步参考频率）的出处如上，同步栅格映射到SSB 的RE位置是10个PRB的位置，然后指向RE index 0，即第121个子载波的中心频率；可能考虑到R15中的描述存在歧义，R16之后的版本就直接定义GSCN对应的就是SSB的 k=120子载波，即第121个子载波的中心频率。

那什么是CD-SSB？

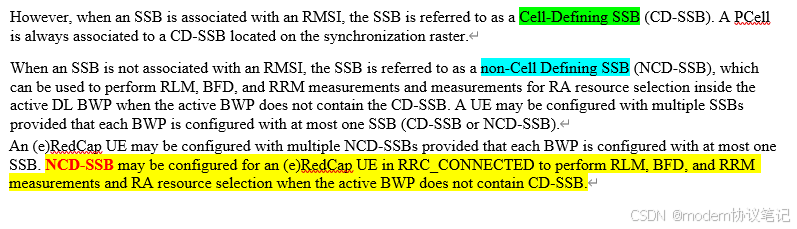

当SSB与RMSI关联时，该SSB 被称为Cell-Defining SSB (CD-SSB)。PCell始终与位于同步栅格上的 CD-SSB 关联。

当SSB与RMSI不关联时，该 SSB 被称为non-Cell Defining SSB (NCD-SSB)，当active BWP不包含CD-SSB时，ncd-ssb可用于在active DL BWP 内执行 RLM、BFD和RRM测量以及RA资源选择测量。UE可以配置多个SSB，前提是每个BWP最多配置一个SSB，这个SSB可以是CD-SSB或NCD-SSB。

假设每个BWP最多配置一个SSB，则 (e)RedCap UE 可以配置多个NCD-SSB。当active BWP不包含 CD-SSB 时，可以为 RRC_CONNECTED 中的 (e)RedCap UE 配置 NCD-SSB，以执行 RLM、BFD 和 RRM 测量以及 RA 资源选择。

上面是另一端描述，意思一样，再看一下。

当SSB与RMSI(SIB1)相关联时，这样的SSB被称为小区cell-Defining SSB(CD-SSB)。 PCell 要始终与位于sync raster上的 CD-SSB 相关联。而cell selection和Cell reselection是要基于在sync raster上的CD-SSB进行的。

UE获得SSB信息后，MIB信息有限，还不足以驻留小区和进一步发起初始接入，参数还没有拿到，UE 需要进一步得到其他必备SIB。这个系统信息在NR中称为RMSI 即SIB 1。NR中的SIB1，是在PDSCH发送，而PDSCH 信道需要PDCCH信道的DCI 来调度。所以UE在MIB中得到调度SIB的PDCCH信道后，需要在PDCCH上进行盲检，从而获得SIB1,这时候就需要用到CORESET0。

NR小区中，可以在不同频域位置有多个SSB（用于终端测量），而不需要每个SSB都“带着”CORESET 0

在空闲状态下，当UE搜索到的SSB 没有带CORESET 0，基站可以通过一定的方法通知UE下一个带CORESET 0的SSB的位置，以便于UE快速接收RMSI。

Kssb 正好可以起到这个作用。 UE可以根据Kssb来判定Type 0 Common Search space 是否存在，即是否带调度RMSI SIB1 的CORESET0。

Kssb 正常取值范围在 FR1 是 0～23 ，在 FR2是0～11。

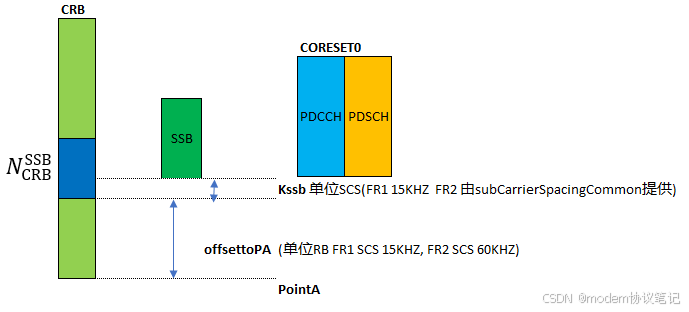

Kssb 表示common RB N_SSB_CRB与SSB子载波存在重叠时，SSB subcarrier 0与N_SSB_CRB subcarrier 0之间的偏移（kssb是subcarrier级别的偏移）。

CRB的SCS由MIB的Sub Carrier Spacing Common确定：在FR1中，取值15 kHz或30 kHz；在FR2中，取值60 kHz或120 kHz。

当FR1 Kssb>23 或者FR2 Kssb>11 时代表 SSB 对应的Type0-PDCCH CSS CORESET不存在。

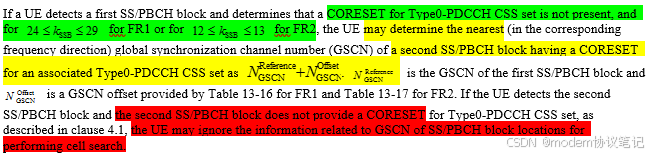

对于FR1 24<=Kssb<=29 或者FR2 12<=Kssb<=13时，这样的异常kssb可以作为索引，结合 MIB的 pdcch-ConfigSIB1 ，指示下一个SSB的GSCN( pdcch-ConfigSIB1 高四位代表controlResourceSetZero 低四位代表searchSpaceZero) 。但是如果UE根据指示找到的第二个SSB还是没有CORESET0，UE可能就会忽略与该SSB关联的GSCN信息，转而去其他GSCN去进行小区搜索。

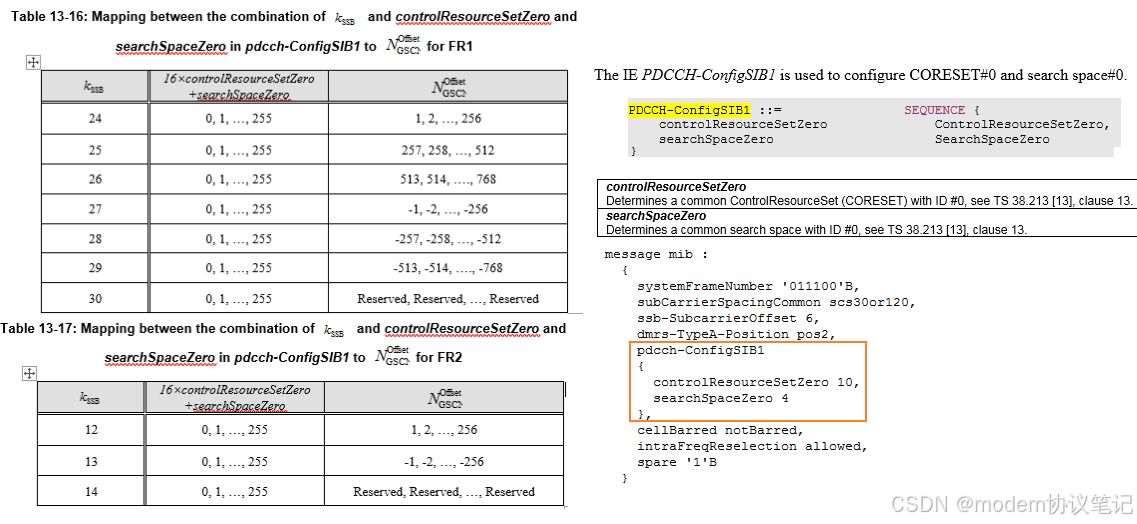

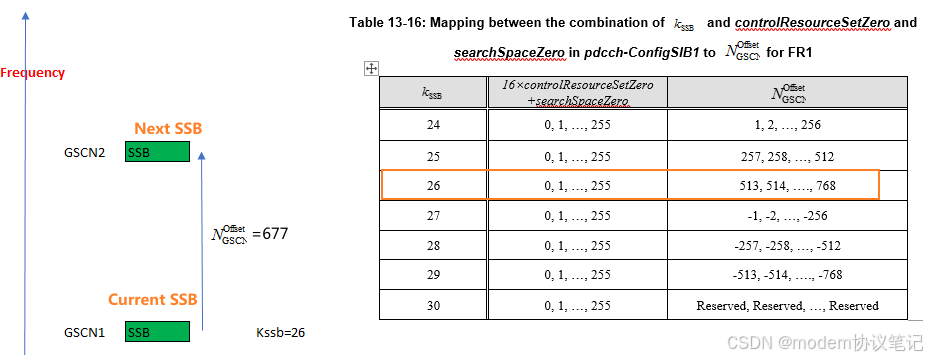

举个例子。在FR1中，如果kssb = 26（> 23），对应FR1表格中第三行，controlResourceSetZero=10，searchSpaceZero=4 16×10+4=164 则N_offset_GSCN = 677；在FR2中，如果kssb = 13（> 11），controlResourceSetZero=0，searchSpaceZero=0 16×0+0=0，则N_offset_GSCN = -1，对应FR2表格中第二行的第一项。

UE获得N_offset_GSCN后，即可结合当前SSB的GSCN推算下一个SSB的GSCN =N_Reference_GSCN（当前SSB的GSCN） + N_offset_GSCN。示例中，kssb = 26，ontrolResourceSetZero=10，searchSpaceZero=4 16×10+4=164 则N_offset_GSCN = 677。

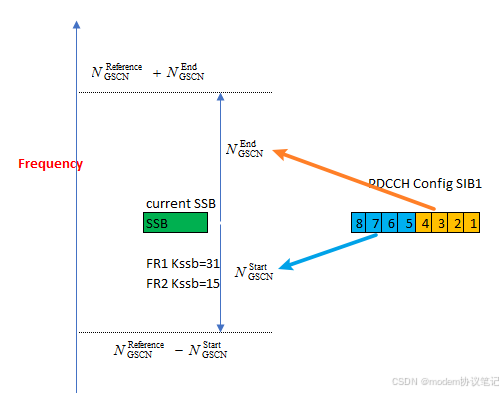

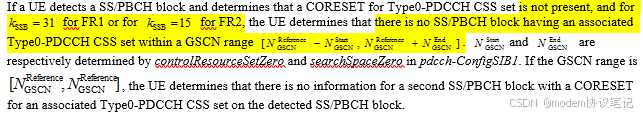

kssb = 30（FR1）和kssb = 14（FR2）协议中没有提及，另外还有kssb = 31（FR1）和 kssb = 15（FR2）的情况。在这种取值时，表示在当前SSB[ N_Reference_GSCN – N_start_GSCN , N_Reference_GSCN + N_end_GSCN ]的范围内都没有Cell Defining SSB。N_start_GSCN对应PDCCH Config SIB1的高四位即controlResourceSetZero，而N_end_GSCN对应PDCCH Config SIB1的低四位即searchSpaceZero。
