导言/INTRODUCTION
三维模型是视频孪生应用的基础，建模方式与模型精度将直接影响到最终孪生场景的呈现和应用效果。各种建模方式和模型精度在成本、场景还原真实度、实施周期方面都有自己的特点，因而有着各自的优劣势和适用场景，同一场景可能需要结合多种建模方式和模型精度。
应该如何选择合适的建模方式和模型精度呢？
一、五种常见的建模方式
1、数据生成
用专业工具快速生成超大规模非实景场景，如城市，大规模建筑群的建模
2、人工建模
通过人工的方式进行三维建模和模型细化，如园区场景、室内外场景的建模
3、倾斜摄影（航拍建模）
使用无人机等航拍手段进行城市级的三维模型建设，如室外建筑、地理环境等的建模
4、激光点云
基于激光扫描获得的物体三维坐标数据进行建模，如室内外设施、设备的建模
5、BIM建模
利用BIM技术构建所需场景的三维模型，模型包含场景内各要素详细信息，如建筑施工场景的建模
二、七个等级，准确还原所需场景
围绕视频孪生的应用场景，智汇云舟依据《城市信息模型（CIM）基础平台技术导则》（修订版）与《建筑工程设计信息模型制图标准[附条文说明]》JGJ/T 448-2018中的相关内容，将模型精度划分为L1~L7七个等级，级别越高，精度越高。

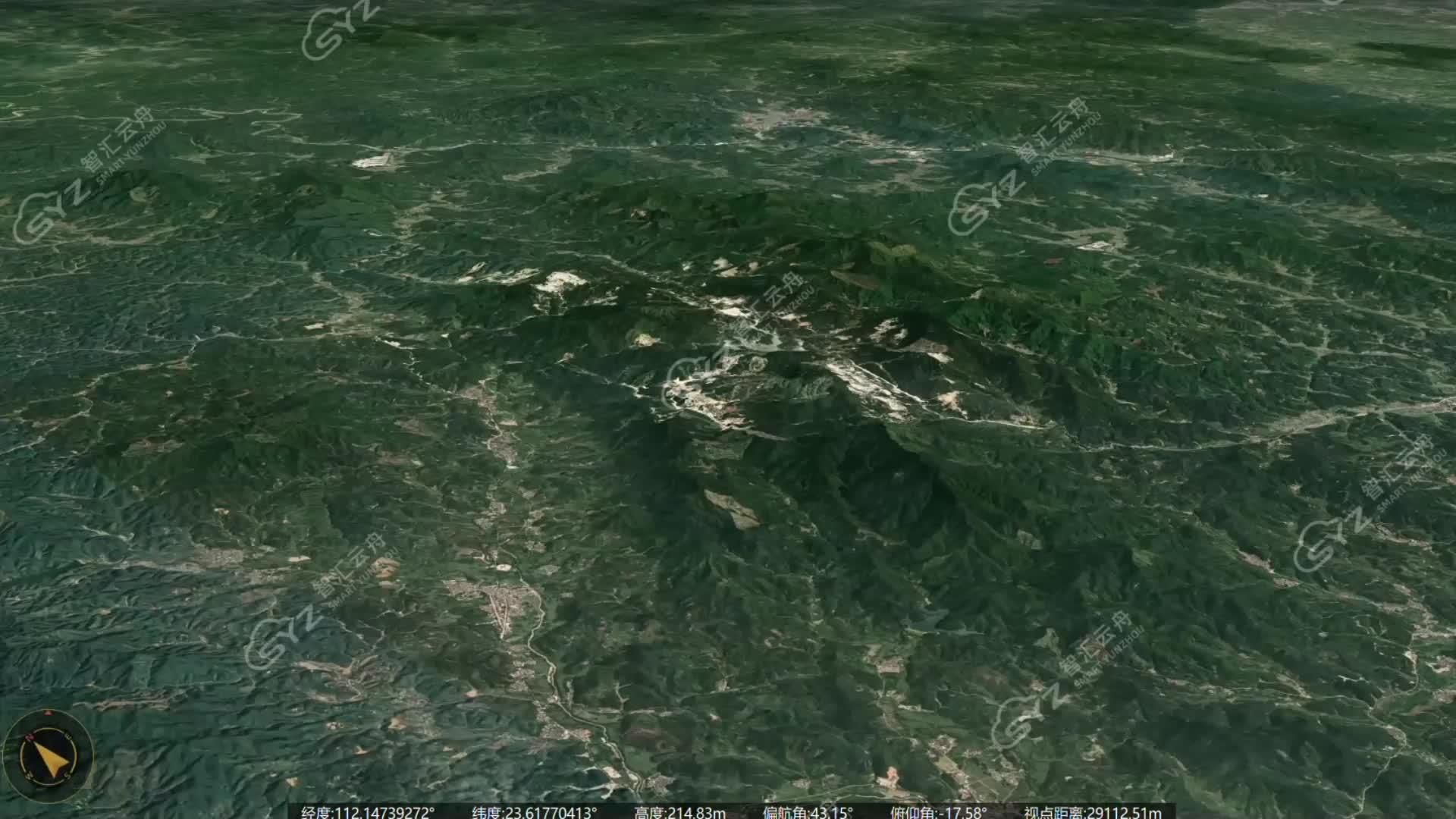

L1地表模型
L1级别是纯地形，无三维建筑模型。地表模型通过地图数据直接生成，用于超大规模非实景场景建设，能为各类应用提供宏观的地理信息。
适用场景：城市群、大型区域（包含城市、乡镇、河流、山区等）地形地貌的还原
场景效果：
00:05
L2框架模型
L2级别的模型表面有随机纹理。基于建筑数据，利用专业的建模工具对建筑物进行还原，常用于构建重点建筑的外部环境，或市、区级大范围场景。
建模方式：人工建模
模型凹凸结构精度：1-10m
适用场景：
（1）城市级、区级范围的建筑快速还原，如城市建筑群、交通路网、水域等较大场景
（2）重点区域外围的建筑环境
场景效果：
00:05

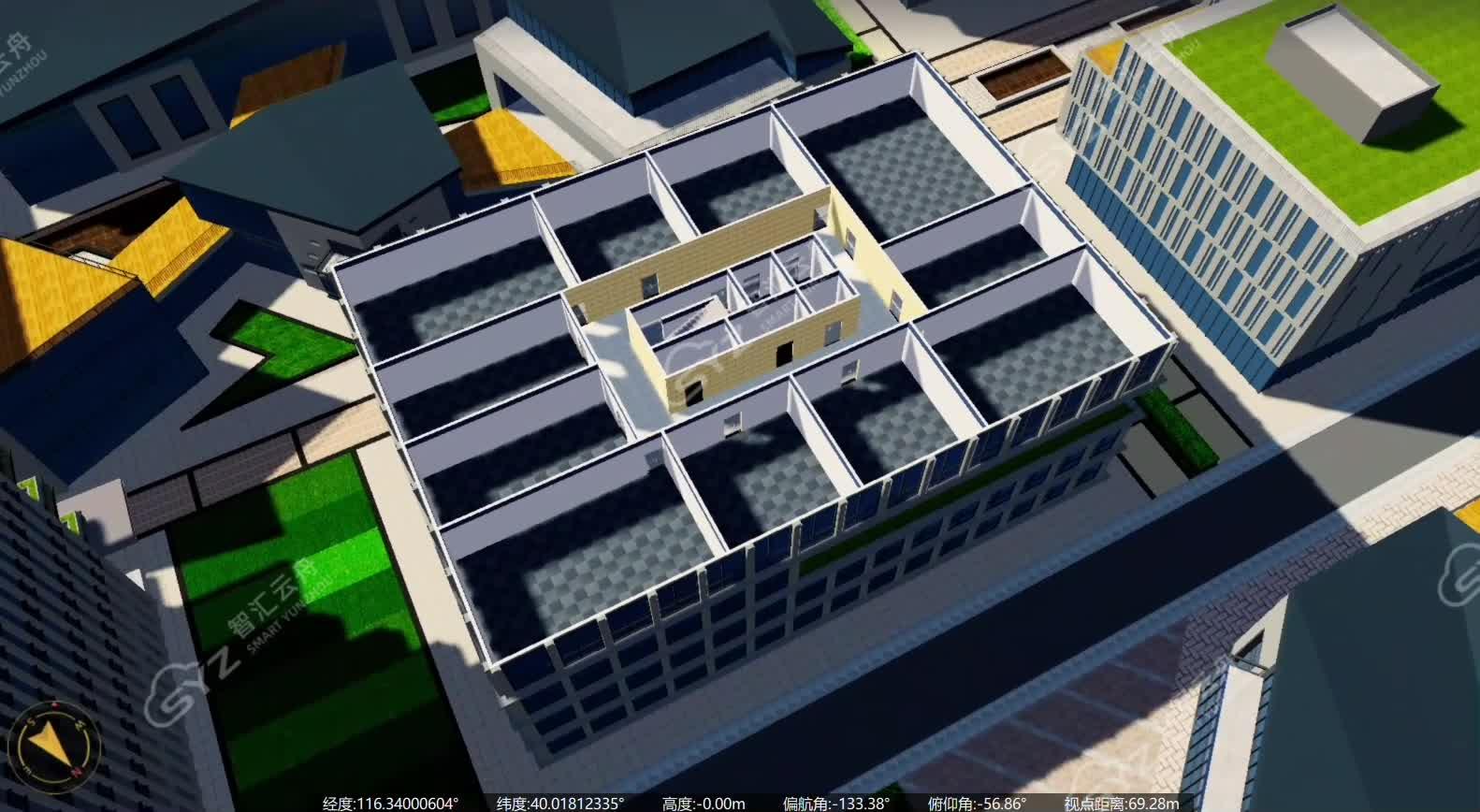

L3标准模型
L3级别的模型表面具有简单的真实纹理。从这一级别开始，三维模型开始逐步接近现实。L3级别主要对建筑物和其内部的墙体结构进行还原，门窗、墙面等同类型的模型采用统一的纹理贴图，特征明显，辨识度高。
建模方式：人工建模、倾斜摄影、BIM等
模型凹凸结构精度：0.5m
适用场景：
（1）城市、乡镇、河道等重点区域场景建设
（2）建筑内部基本墙体结构展示
场景效果：
00:05

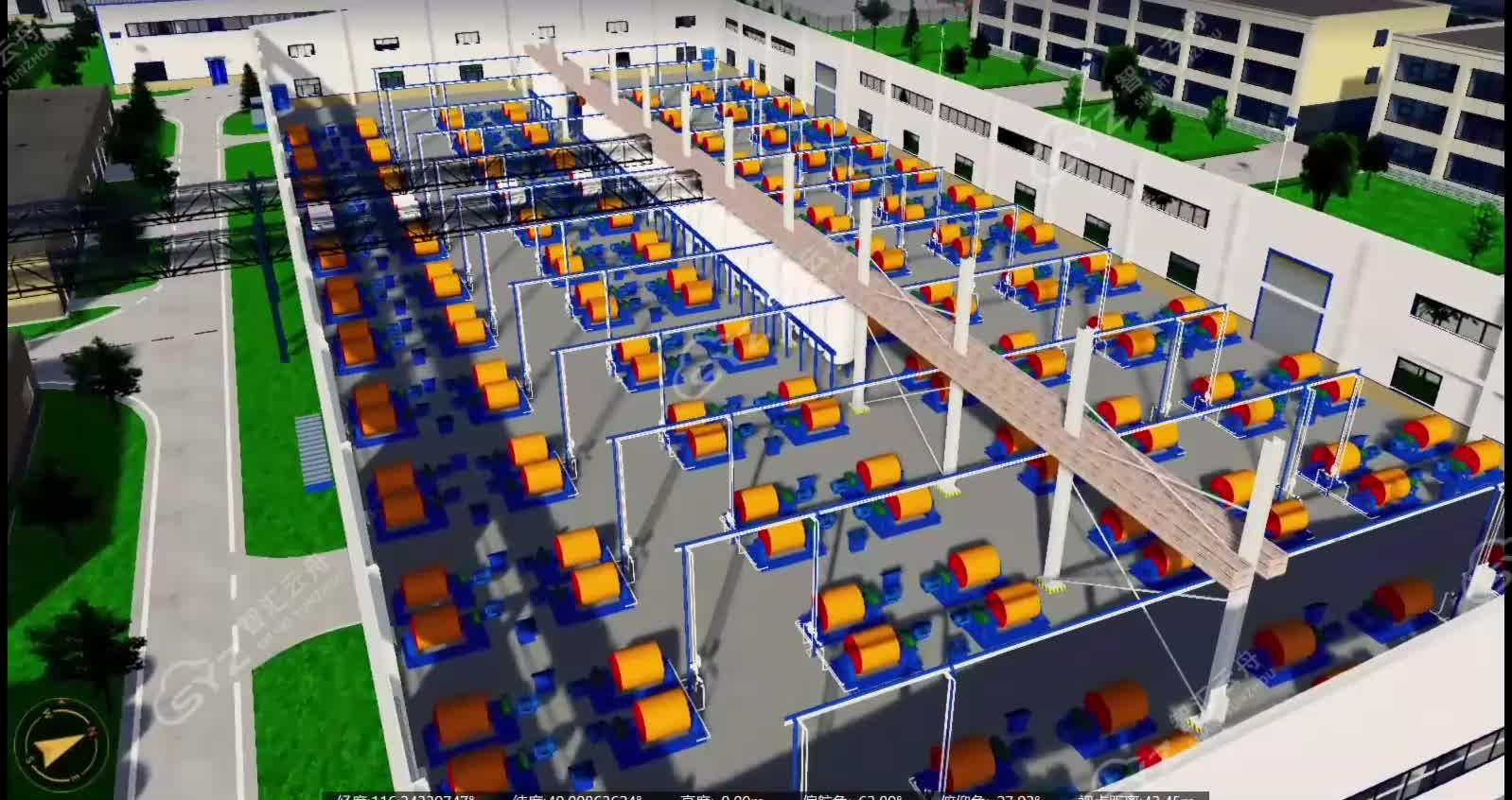

L4精细模型
L4级别的模型表面纹理更加真实。不仅模型贴图材质与建筑物实际纹理具有显著对应关系，模型细节上还增加了室内外的设施设备、分区标识等，场景精度和细节整体提升。
建模方式：人工建模、倾斜摄影、BIM、激光点云等
模型凹凸结构精度：0.2m
适用场景：
（1）城市、乡镇、河道、管线管廊等重点区域的建设
（2）建筑内部分区空间墙体及重点设施（包括消防设施、监控设备、分区标识等）建设
场景效果：
00:05
L5高精细模型
L5级别则提供比L4更为逼真的纹理效果。对部分在L4场景中采用贴图展示的细节进一步建模，模型结构变化尺寸可达到0.05m的精细程度，场景内容更加丰富，模型还原更加准确。
建模方式：人工建模、倾斜摄影、BIM、激光点云等
模型凹凸结构精度：0.05m
适用场景：
（1）建筑外观结构细化、管线管廊、重点区域中主要设备设施等的建设
（2）建筑内部分区空间墙体及重点设施（包括消防设施、监控设备、分区标识、宣传标识、基础办公设施等）建设
场景效果：
00:07

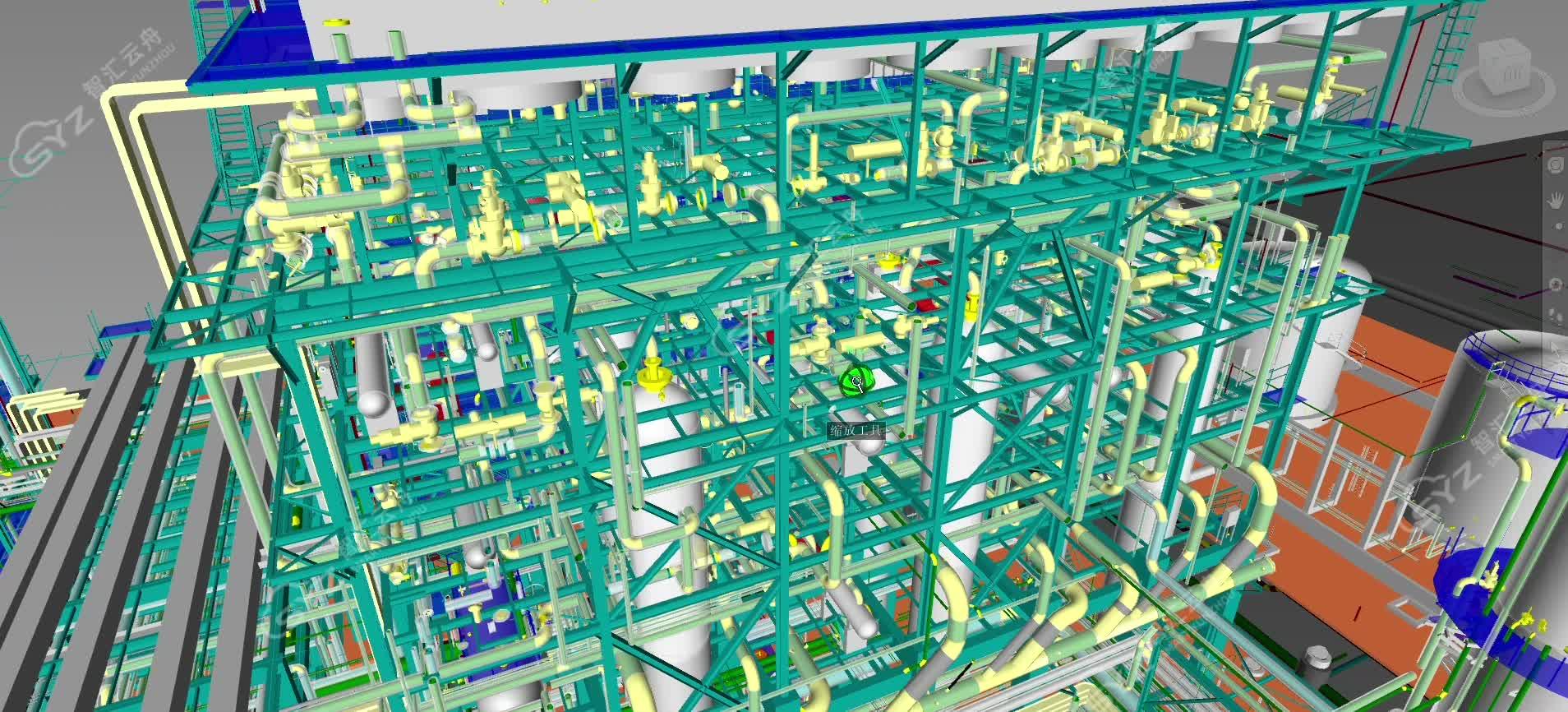

L6构件模型
L6更侧重对设施设备外部构件的拆解还原，适用于需要对重点设备进行精细化管理的场景。模型纹理与实物完全一致，模型结构变化尺寸更是达到0.02m的精度，能实现高仿真效果，完美还原所需场景。
建模方式：人工建模、BIM、激光点云等
模型凹凸结构精度：0.02m
适用场景：
（1）场景重点设备设施、管线管廊的主要构件的管理
（2）建筑内部重点设施（包括消防设施、监控设备、机电设备设施、主要办公设施等）建设
场景效果：
00:05

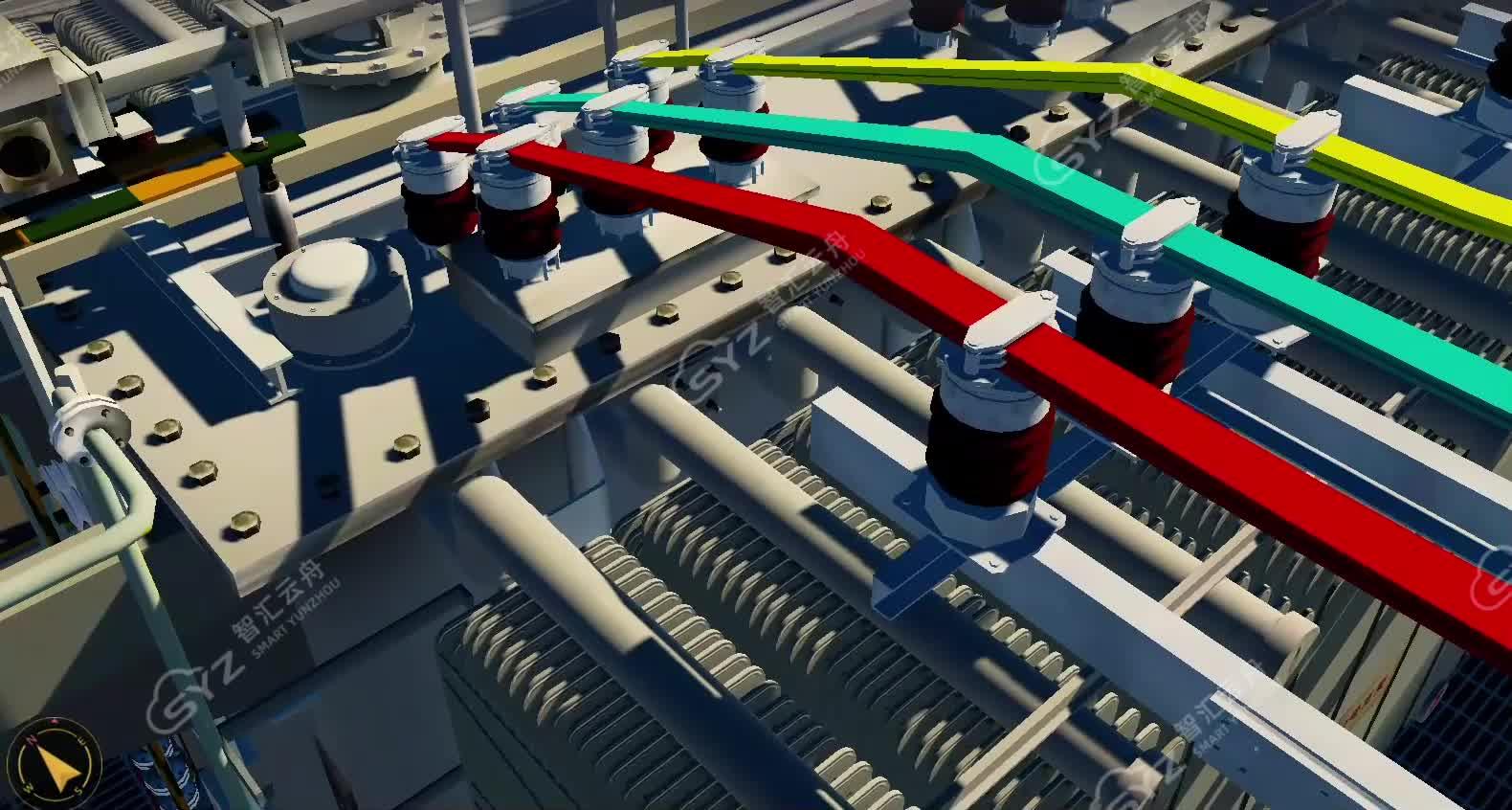

L7零件模型
L7级别是当前智汇云舟视频孪生模型精度的最高级别，能进一步展示设施设备的内外部零件，如螺丝和接缝等。可以表现最小尺寸为0.01m的凹凸变化，为高精度设备管理、产品展示和制造加工提供了精确的三维数据和视图。
建模方式：BIM、激光点云等
模型凹凸结构精度：0.01m
适用场景：高精度设备的精细零件管理
场景效果：
00:05
据智汇云舟过往的项目经验，用户最常使用以L3、L4为主，搭配不同级别模型精度的方式构建视频孪生模型。
具体选择哪种建模方式和模型精度，还需要结合场景、需求、现有资源及预算等综合考量，以达到最优效果，实现后续视频融合及应用的完美落地。
