U-Net

U-Net: Convolutional Networks for Biomedical Image Segmentation

U-Net，用卷积神经网络来做生物医学图片分割

Ronneberger O, Fischer P, Brox T. U-net: Convolutional networks for biomedical image segmentation[C]//International Conference on Medical image computing and computer-assisted intervention. Springer, Cham, 2015: 234-241.

总结

提出了一种深度学习模型来对图片，本文针对的是细胞的显微图像，做语义分割，模型特点主要是没有全连接层（会丢失位置信息），通过捷径连接来弥补池化过程中丢失的位置信息，通过上采样来恢复特征图到输入图像大小。使用数据扩增和加权损失来解决数据量少的问题。

---

摘要

很多人都坚信深度学习需要大量标注的训练样本才能训练成功。本文提出了一种网络结构，依靠数据扩增来有效利用数据，用少量的标注数据来训练。网络是一个对称的结构，左边是减小图片尺寸，右边恢复图片大小，端到端的结构。数据是显微图片，ISBI2015冠军。计算速度快，512图片在一个GPU上小于1秒。caffe实现http://lmb.informatik.uni-freiburg.de/people/ronneber/u-net.

引言

深度学习在图像领域取得了很大的进步。

在病理图像方面，有基于深度学习patch分类的方法，根据像素周围的patch分类来判断该像素是什么类，在ISBI2012上提升很大。

该方法有两个缺点，一是由于重叠patch冗余而导致计算效率低，二是需要权衡准确率和感受野，增加池化可以增大感受野但是准确率会降低。

模型介绍

本文基于FCN，设计网络结构，目的在于使用少量的图片进行更精确的分割。

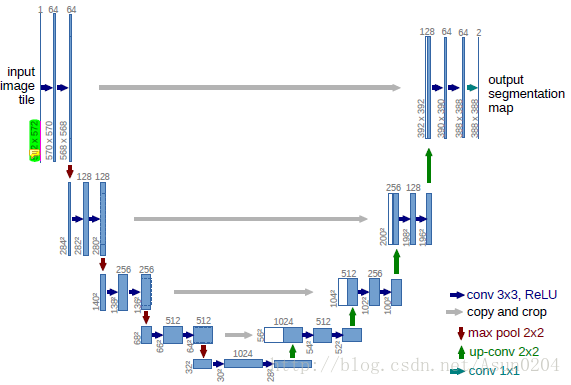

网络的左边是把图片变小，是一个典型的卷积网络结构。每一层都是两个3x3卷积+ReLU，一个2x2步长2的最大池化。右边通过一个2x2的反卷积进行上采样，feature map是上层和同级裁剪之后合并，通过2个3x3的卷积+ReLU。最后一层是1x1的卷积，用来生成分类用的分数。

要点

1. 用上采样来代替池化操作，来增大输出的分辨率
2. 为了定位，将特征提取的高分辨率特征和上采样的输出连接在一起，补充池化中损失的信息
3. 没有使用任何全连接层，因为全连接层会损失位置信息，同时没有全连接层，可以使用任意大的图片，除非GPU内存不够

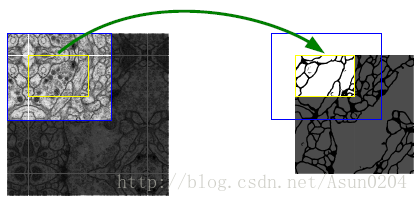

4. 中间黄框是原图，通过镜像扩大原图至蓝框大小，放入模型训练和预测，因为没有padding，所以卷积减小图大小，最后模型输出是和黄框一样大小的掩膜

数据扩增

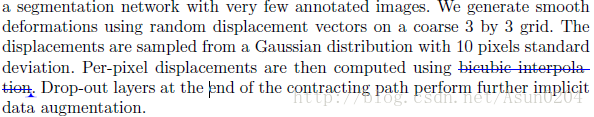

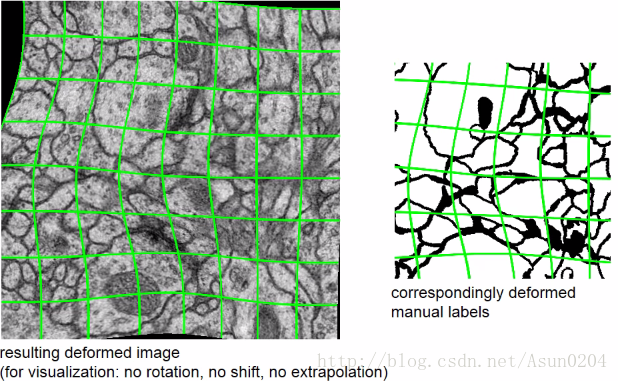

帮助模型学习到需要学习的知识，增加模型的鲁棒性。主要使用了翻转、旋转、变形和灰度值变换，对于数据集小的情况，变形是一个很好的扩增方法。

损失函数

使用加权交叉熵来计算二分类问题的损失。

E=
