SU山地道路建模，竟如此简单！

大家在工作中经常都会遇到坡地建路的情况

尤其是做规划或者做景观的朋友们

这个问题是不是很让人头大呢？


其实一点都不难哦~

小吧这就给大家分享在坡地上建路的技巧

SketchUp坡地建路

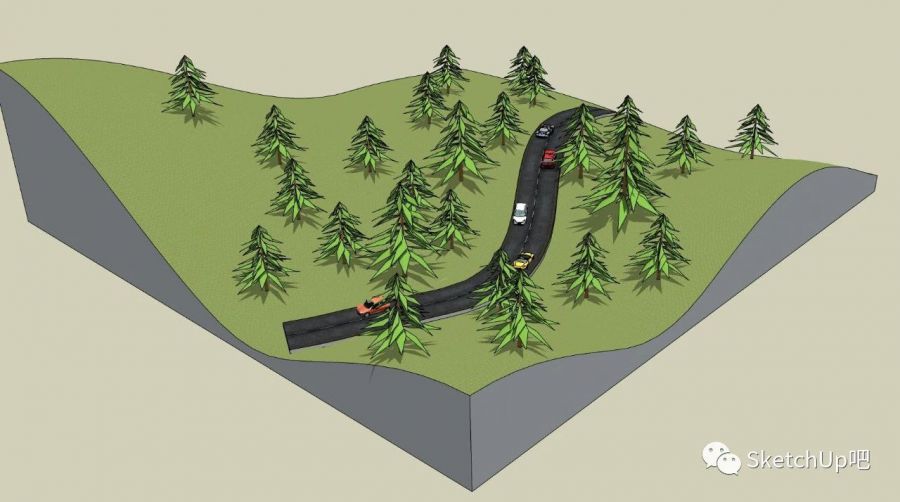

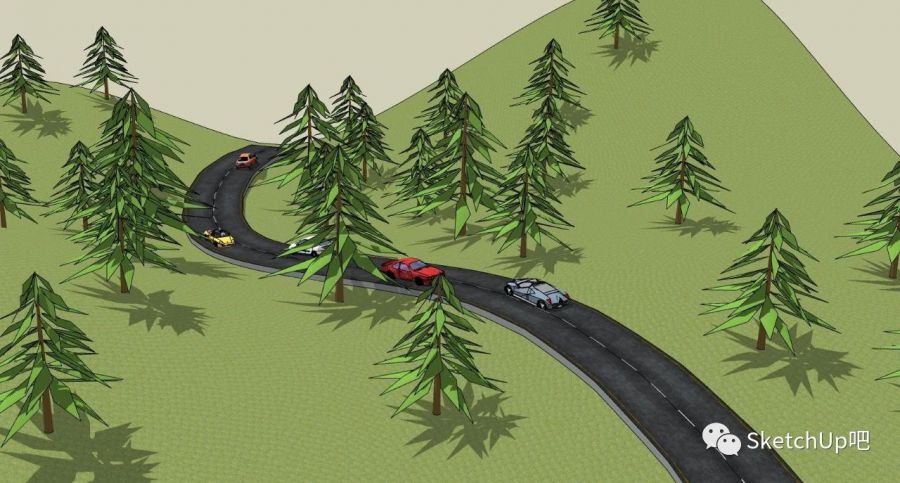

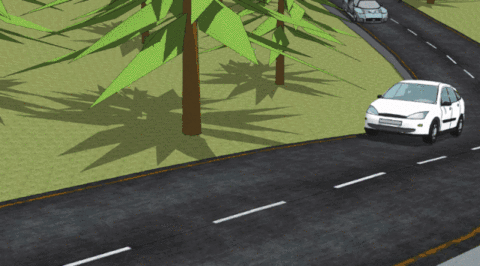

先来飚个车


怎么样，小吧建的还可以吗？

案例来自SketchUp吧建模直播公开课·第6期


错过直播的朋友，没关系！

小吧这就把教程分享给大家


视频

弹姐带字幕讲解视频教程

视频录制—SketchUp吧弹指神通

完整视频链接：
www.sketchupbar.com/ke/144

图文教程

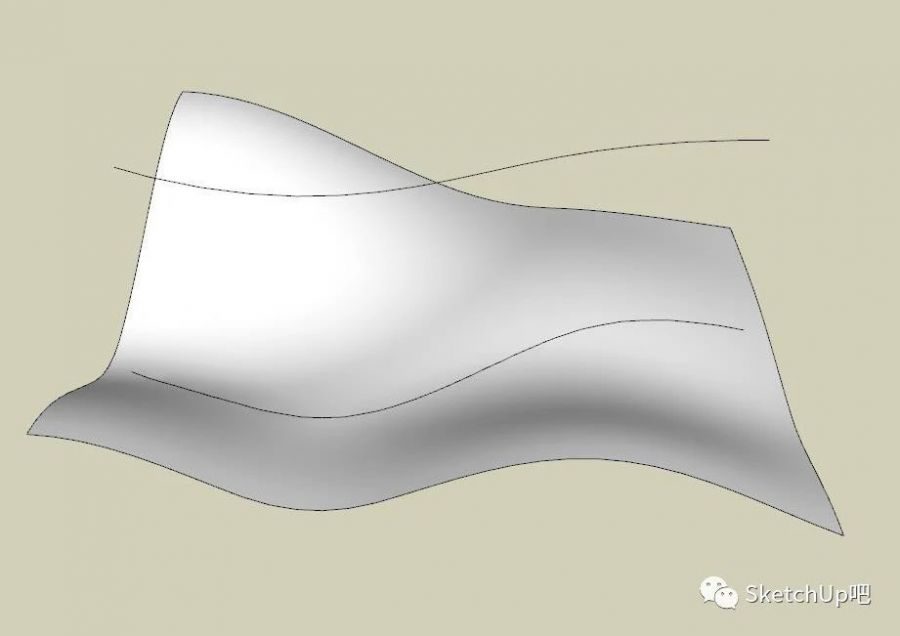

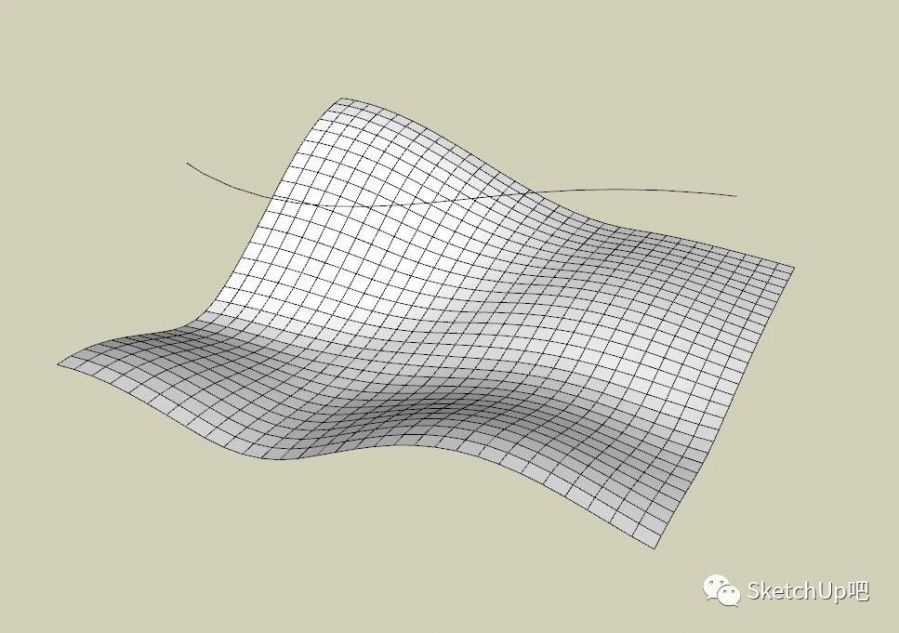

首先使用沙盒工具创建一个曲面，再使用【贝兹曲线】（SUAPP编号96）创建一条道路中线

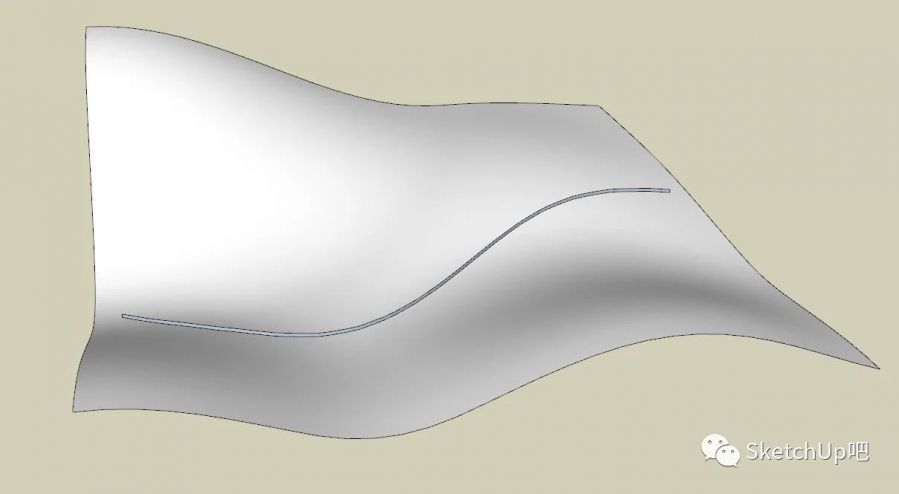

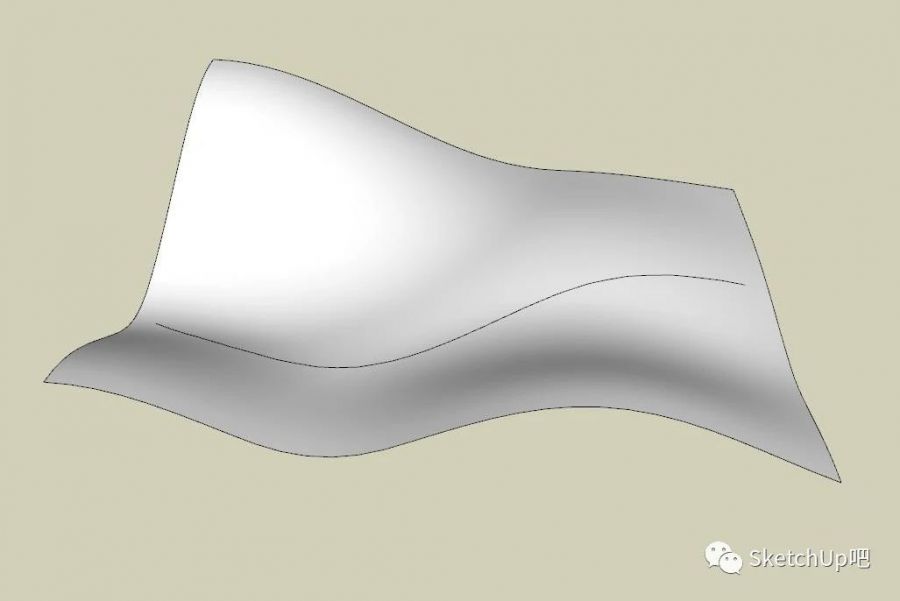

然后将曲面进行柔化，隐藏结构线，把曲线投射到曲面上

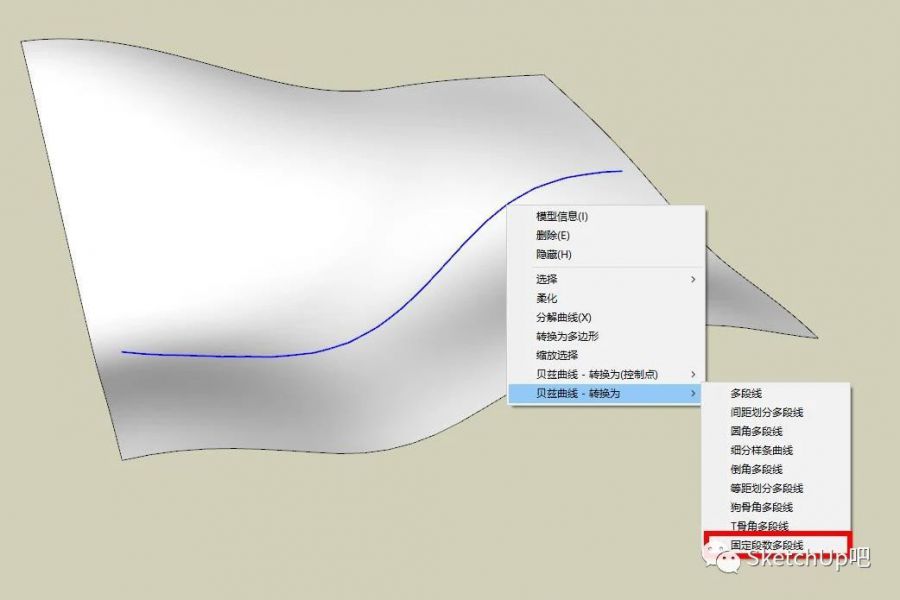

投影的曲线是在买二手手游平台曲面群组内的，需要原位粘贴出来，粘出来之后焊接一下，转化为固定段数多段线

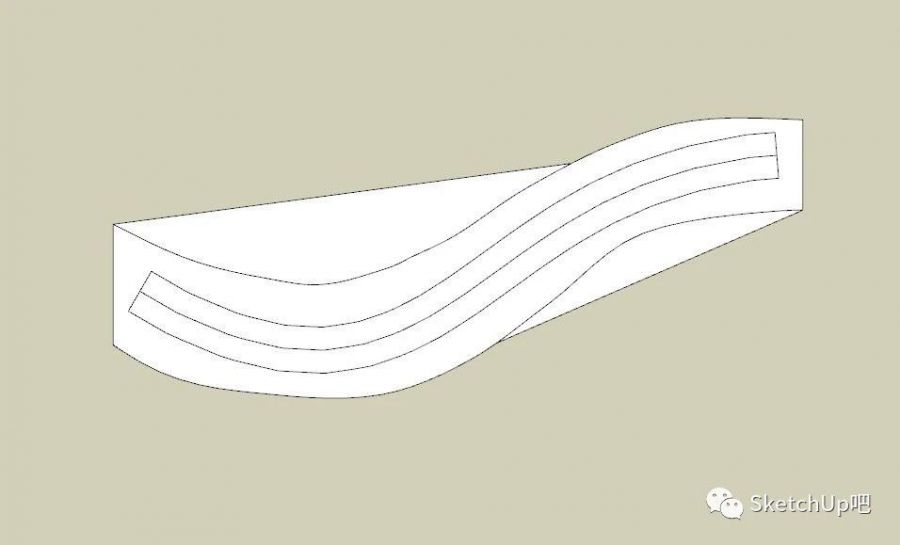

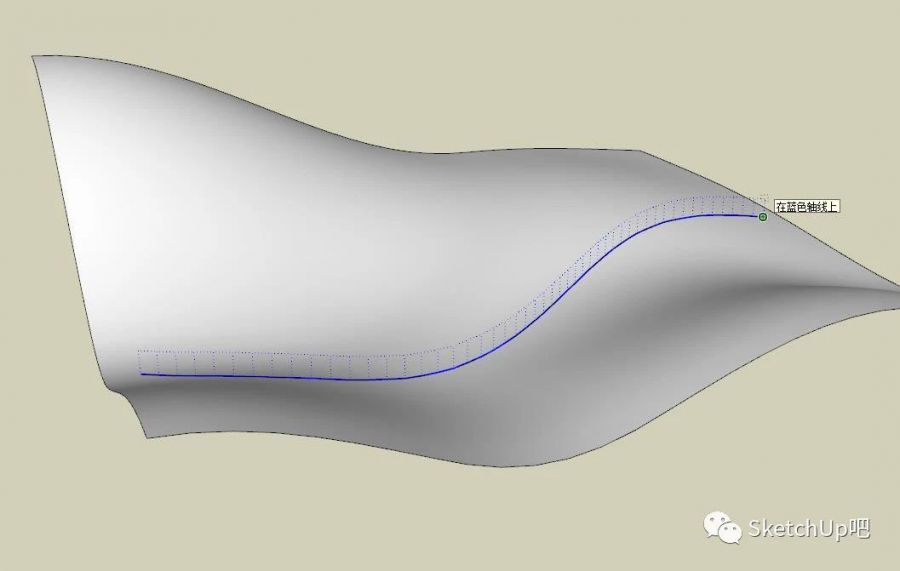

接着，我们就把曲线在蓝轴上拉伸出高度，作为道路的厚度

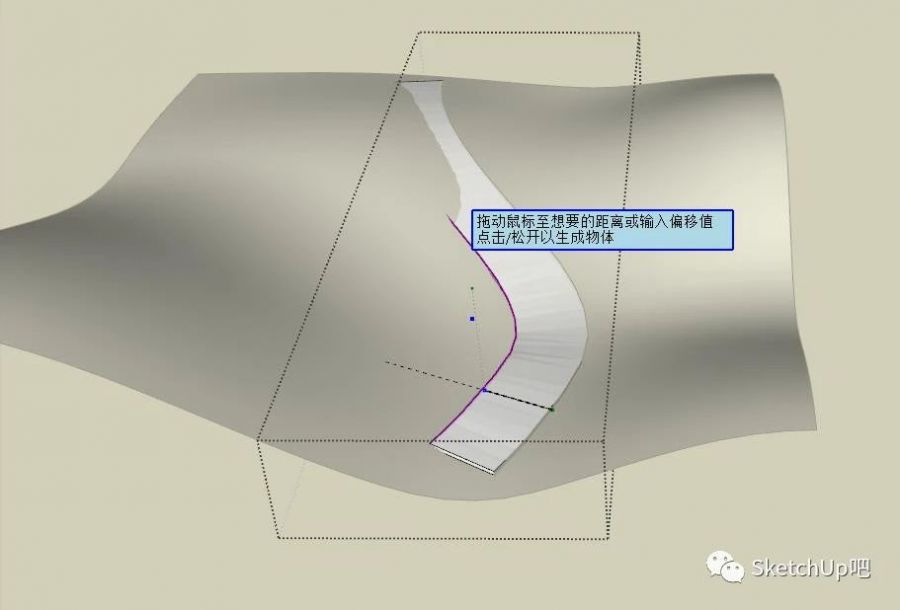

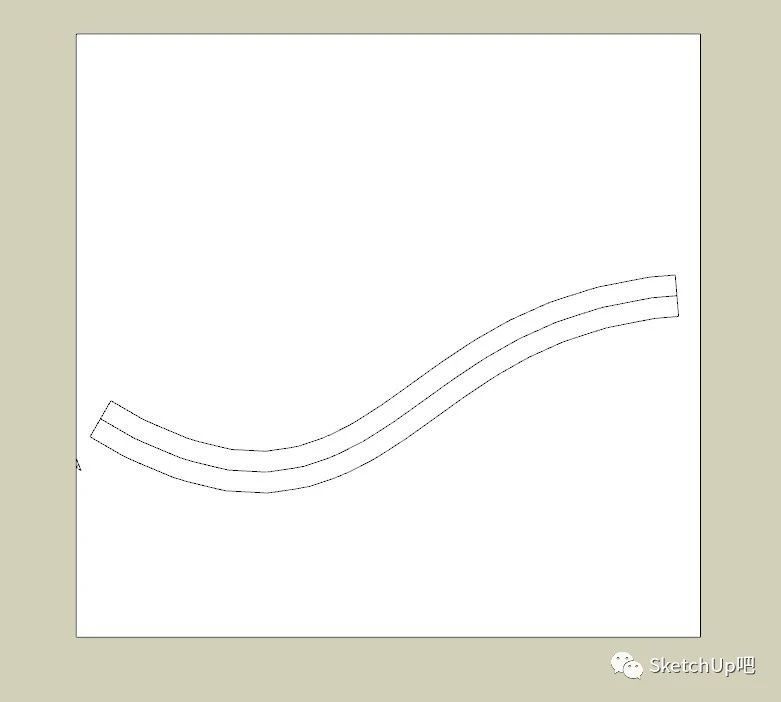

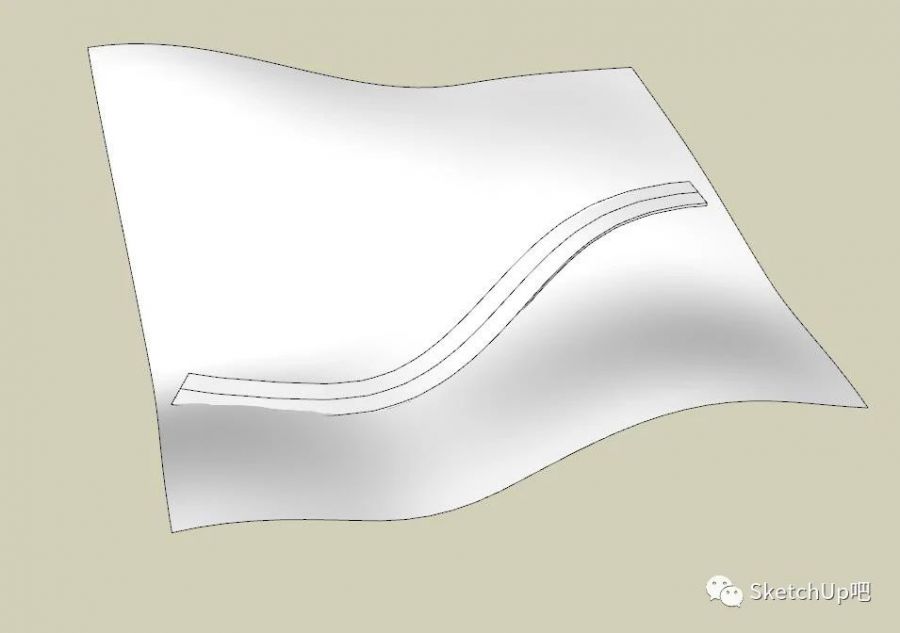

然后使用【超级推拉】（SUAPP编号94）分别向两边推拉出道路的宽度


接着我们要来处理道路和坡面衔接的位置，这里给大家讲两种方式

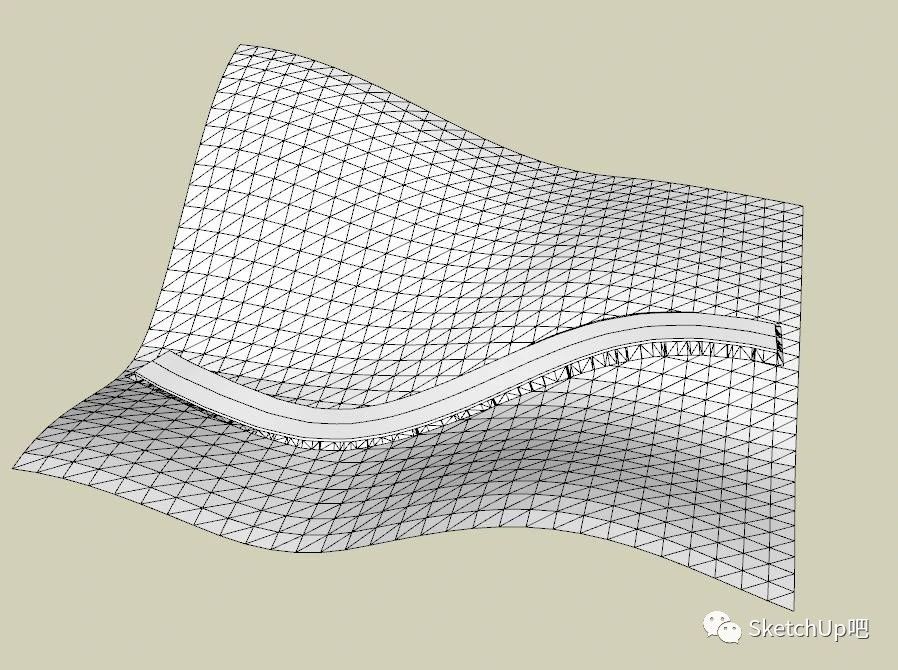

首先第一种，用沙盒工具里的曲面平整直接生成衔接的面

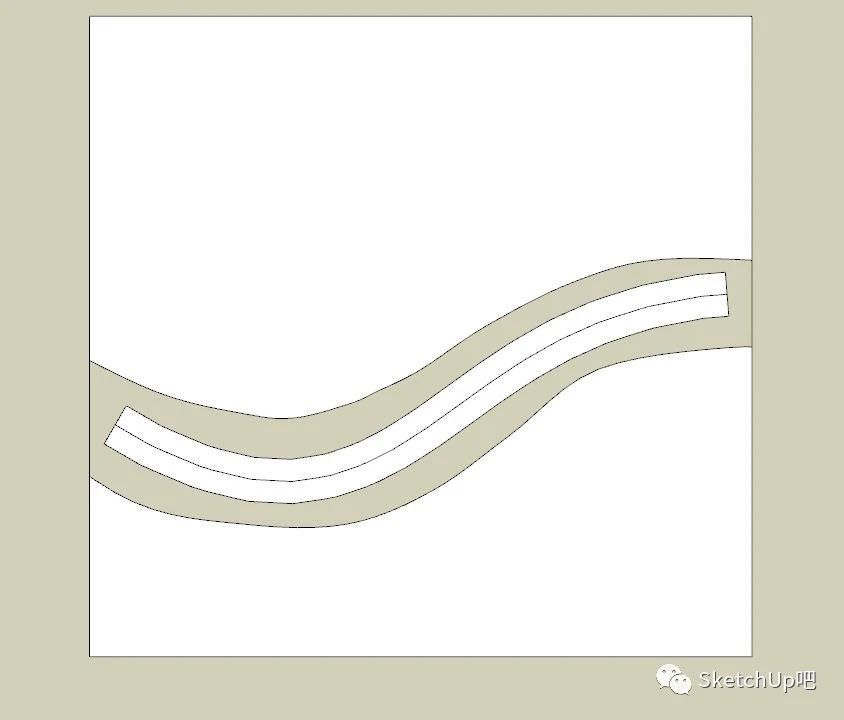

第二种，就是自己来画这个坡线


同样地将坡线投影到曲面上，然后删除坡面部分

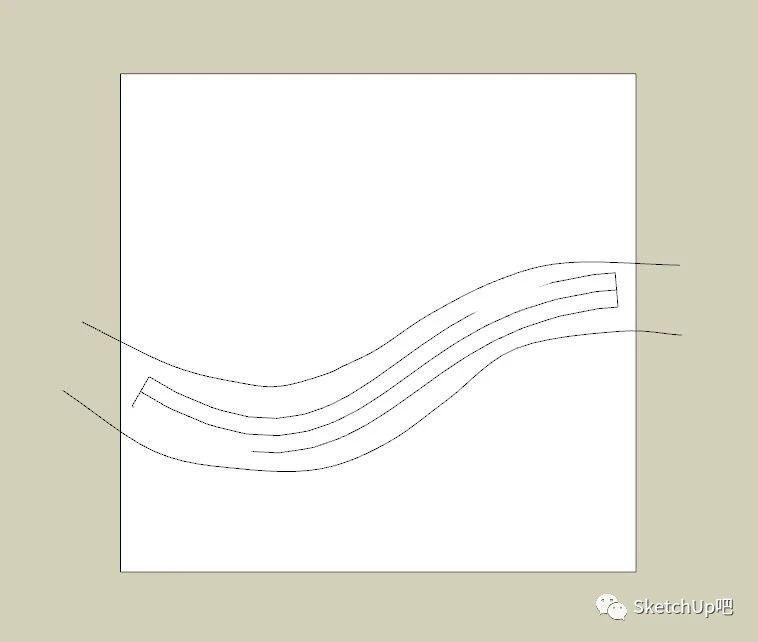

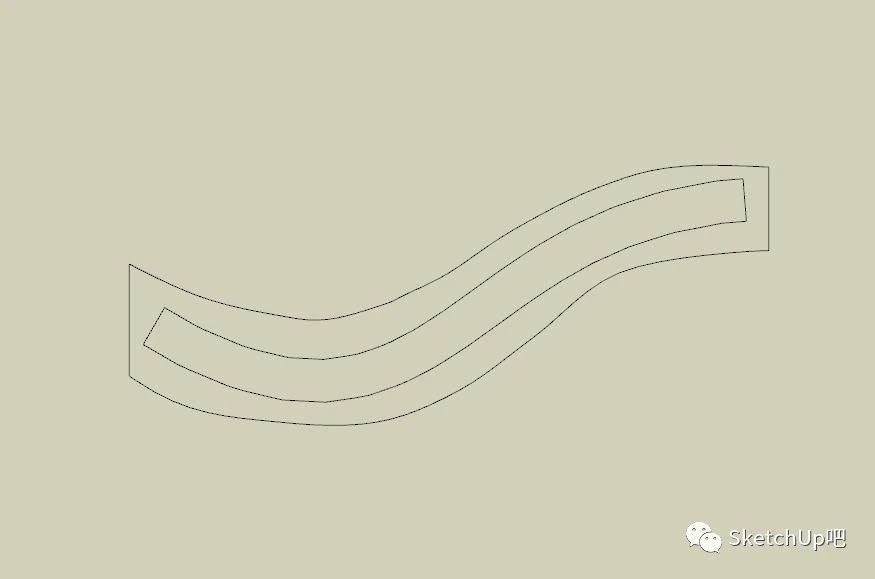

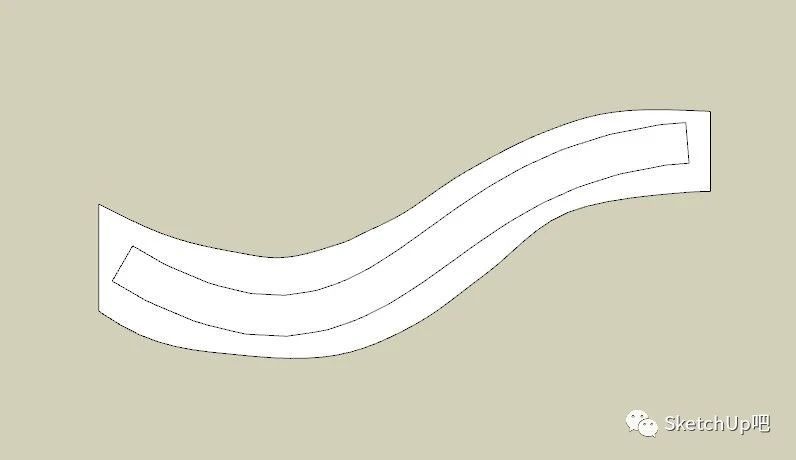

再分别把坡线和道路边线粘贴出来，这样我们就相当于得到了两圈等高线

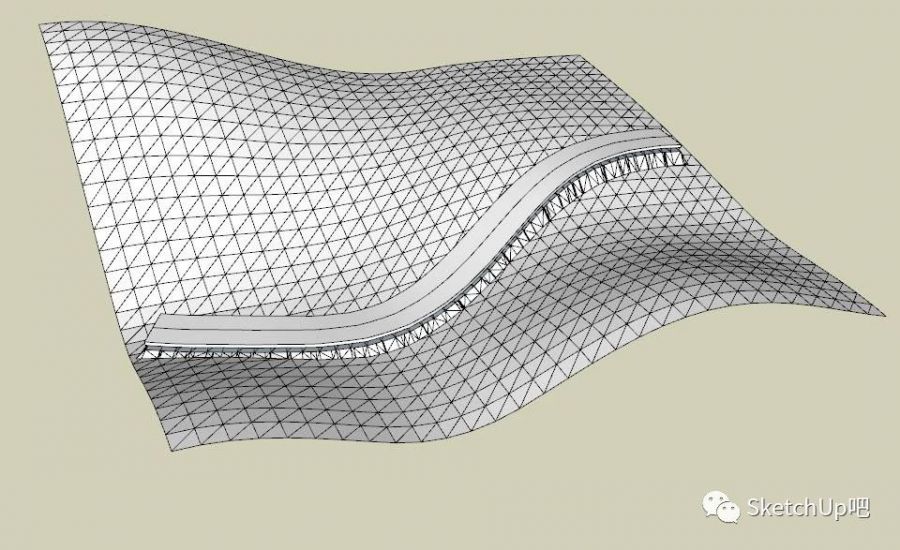

直接使用沙盒里的根据等高线创建地形


创建好了之后炸开，删除多余的部分

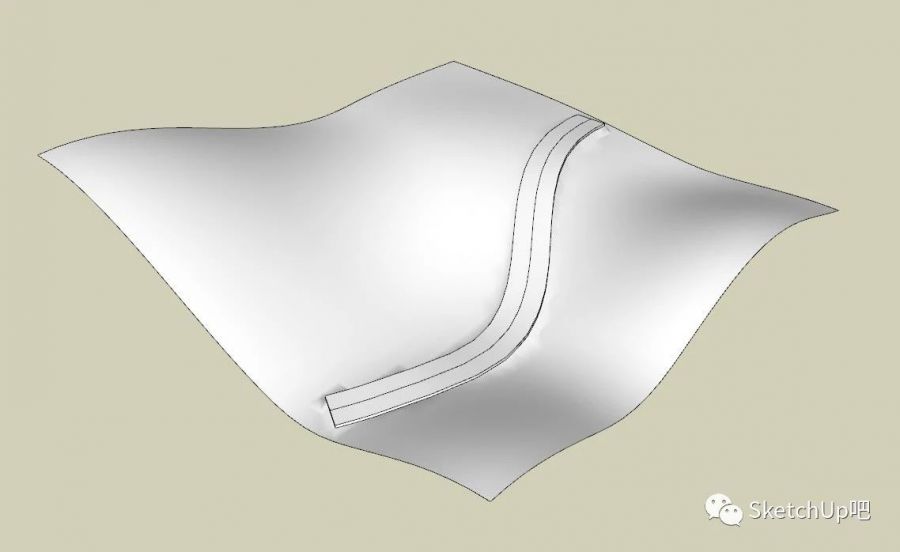

然后把坡线和曲面对接，柔化一下，完美！

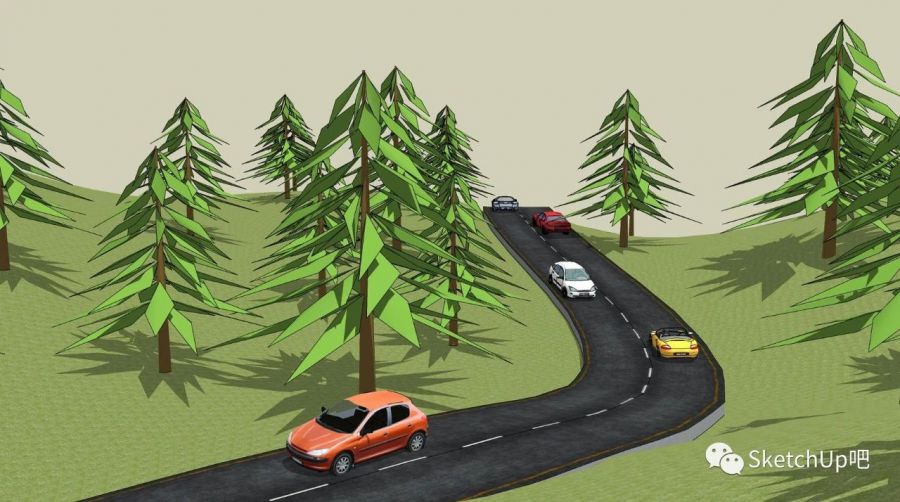

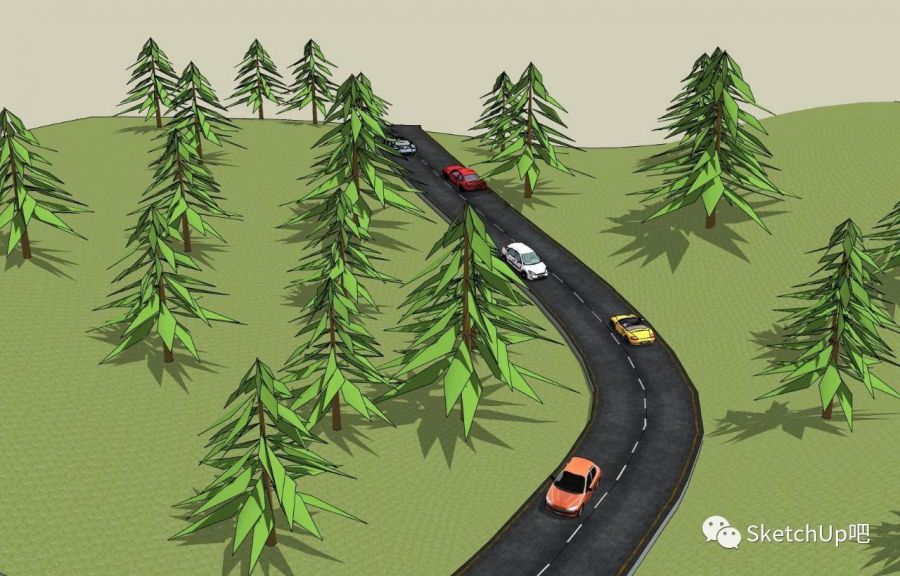

最后用【FREDO工具】（SUAPP编号435）中的纹理工具贴个漂亮的马路，放上小车车就好啦！
