射频无源器件之巴伦

一. 巴伦的作用

Balun，balanced-unbalanced的缩写，即平衡-不平衡转换器，是一种三端口无源器件，其本质是通过电感线圈的相互耦合实现的信号转换。用于平衡信号（差分信号，即振幅相等、相位相差180 °的两个信号）与非平衡信号（单端信号）的相互转换。

Balun是高频电路重要器件，主要用途有：1. 差分和单端信号的接口，如变频与PA间、PA与天线间、天线与同轴线、微带线间；2. 阻抗匹配，保证器件间最大功率传输；3. 提高电路抗干扰能力，抑制高次谐波，起共模抑制的作用。

二. 巴伦的性能指标

1. 频率范围

2. 插入损耗 IL

插入巴伦后带来的功率损耗，越小越好。

3. 回波损耗 RL

入射功率与反射功率之比，越大越好。

4. 幅度平衡度

指两输出功率之间的差值，由Balun的结构与线路的匹配度决定。

5. 相位平衡度

指两个差分输出的实际相位差与理想相位差180°的偏离程度。

6. 共模抑制比CMRR

CMRR(Common Mode Rejection Ratio), 指巴伦对注入平衡端口的相同信号进行抑制的能力，与巴伦的幅度平衡度和相位平衡度相关。

7. 阻抗比

指非平衡端口阻抗与平衡端口阻抗之比。根据实际需求来选用合适阻抗比。常用的阻抗比有1：1、 1：2、 1：4 、2：1、 4：1等。

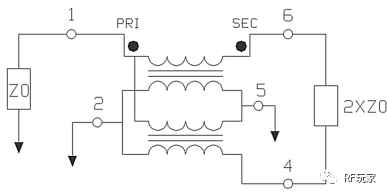

1：2

2：1

三. 常见的巴伦类型

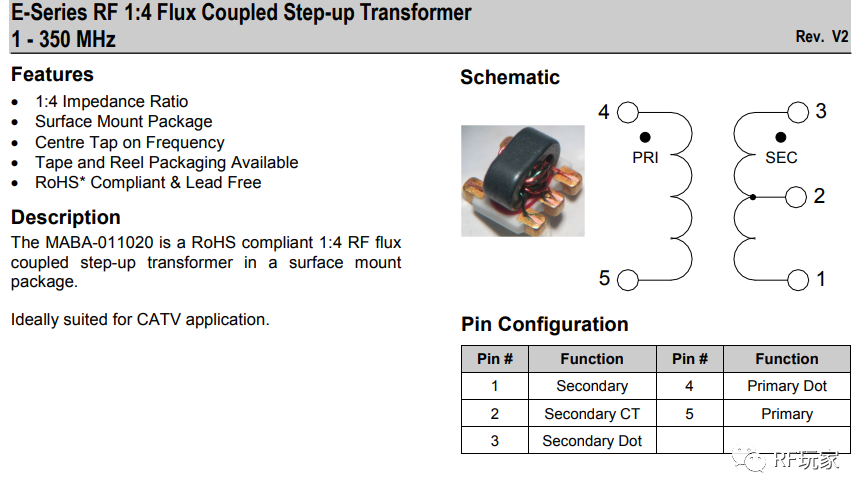

1. Flux Coupled Transformer Balun 磁通耦合变压器巴伦

由磁芯及缠绕于磁芯上的两条不同导线构成。Primary为不平衡侧，Secondary为平衡侧。

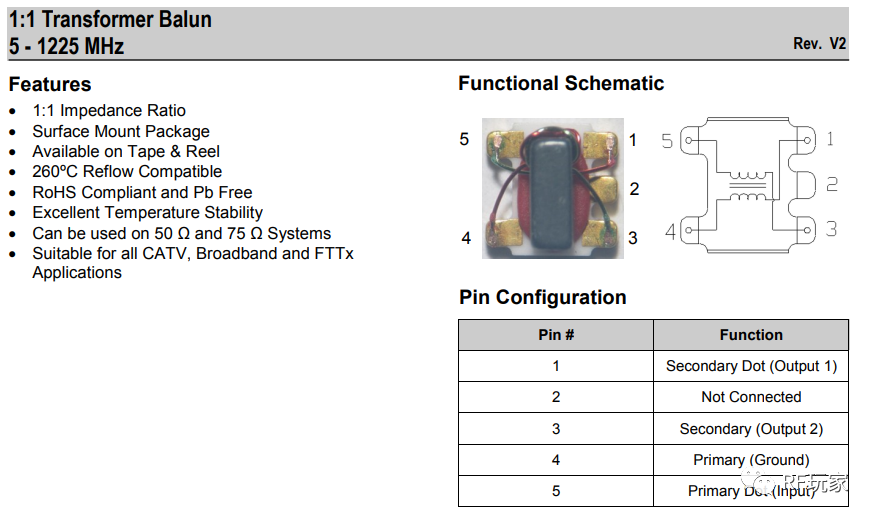

2. 变压器巴伦Transformer Balun

由变压器芯（空气、陶瓷等磁性中性材料、磁导体或软铁都可以）和两个缠绕于芯上的独立线圈绕组组成。在理想的变压器中，功率保持不变，电压与电流的比值与绕组匝数比的平方成正比。

3. Transmission Line Balun 传输线巴伦

在高频磁环上缠绕一组或几组传输线，利用不同的连接方法来完成阻抗变换和平衡-不平衡变换作用。
