UG/NX二次开发环境配置方法(nx1980+vs2019)

最近需要尝试nx二次开发，结合网上的文字教程以及一些视频教程，总算是完成了环境的配置以及简单实例的运行——根据用户输入的数据，在原点处创建一个指定长宽高的立方体，配合了简单的UI界面，完成了基本功能。

看到网上关于此类入门的教程并不算多，而且vs和nx版本各异，有不少是作者个人笔记，描述不够详尽，我在实测的过程中发现了一些描述不清的问题，对于入门者来说很不友好，于是我打算写这篇文章，方便想入门的读者，我尽量详细描述操作方法与注意事项，方面入门者一步一步操作。

本文主要参考了《NX二次开发VS环境搭建》和

《NX/UG二次开发环境配置方法—史上最详细版（以NX11.0和Visual Studio 2017为例）》

这两篇文章，还有一些其他的视频教程，感谢原作者的分享，帮助很大。

本文将以我目前使用的vs2019和nx1980为例进行说明，主要讲述环境配置，之后会再专门写一篇文章（文章已完成《UG/NX二次开发实例流程样例(nx1980+vs2019)》）讲述基本开发流程的实现，以及如何解决开发中遇到的问题。

下面是nx二次开发环境的具体配置步骤：

1.安装VS2019（笔者使用的默认安装目录C:\Program Files (x86)\Microsoft Visual Studio\2019）

2.安装NX1980（笔者使用的默认安装目录C:\Program Files\Siemens\NX1980）

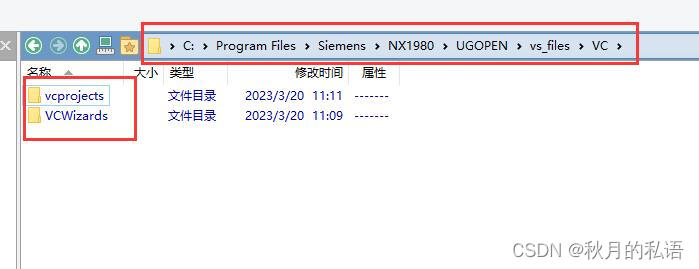

3.进入NX安装目录的，进入以下路径：C:\Program Files\Siemens\NX1980\UGOPEN\vs_files\VC  （红色字部份以用户的NX安装目录为准)

4.复制步骤3目录的两个文件夹“vcprojects”和“VCWizards”。

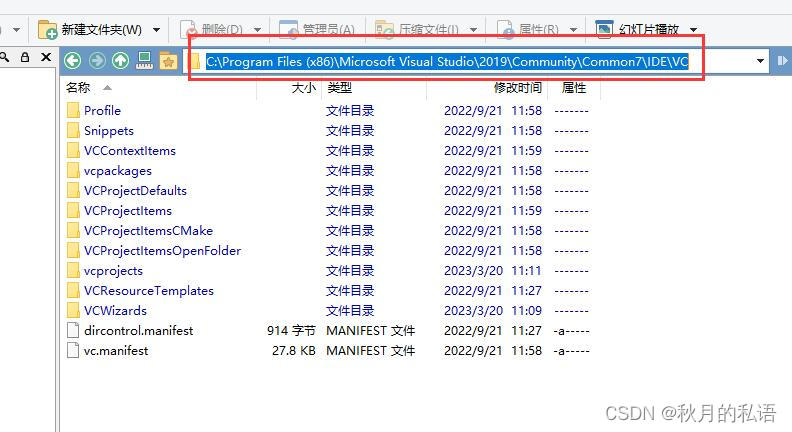

5.找到VS2019的以下目录：C:\Program Files (x86)\Microsoft Visual Studio\2019\Community\Common7\IDE\VC  （红色字部份以用户的VS安装目录为准) ,把步骤4复制的两个文件夹粘贴到此。

如果你使用的版本是vs2019+nx1980，则基本环境配置结束，如果你使用的是其他版本，则还需要进行进一步的配置，版本修改匹配等等，具体可以参照

 《NX二次开发VS环境搭建》和

《NX/UG二次开发环境配置方法—史上最详细版（以NX11.0和Visual Studio 2017为例）》

我这边就不重复说明了。

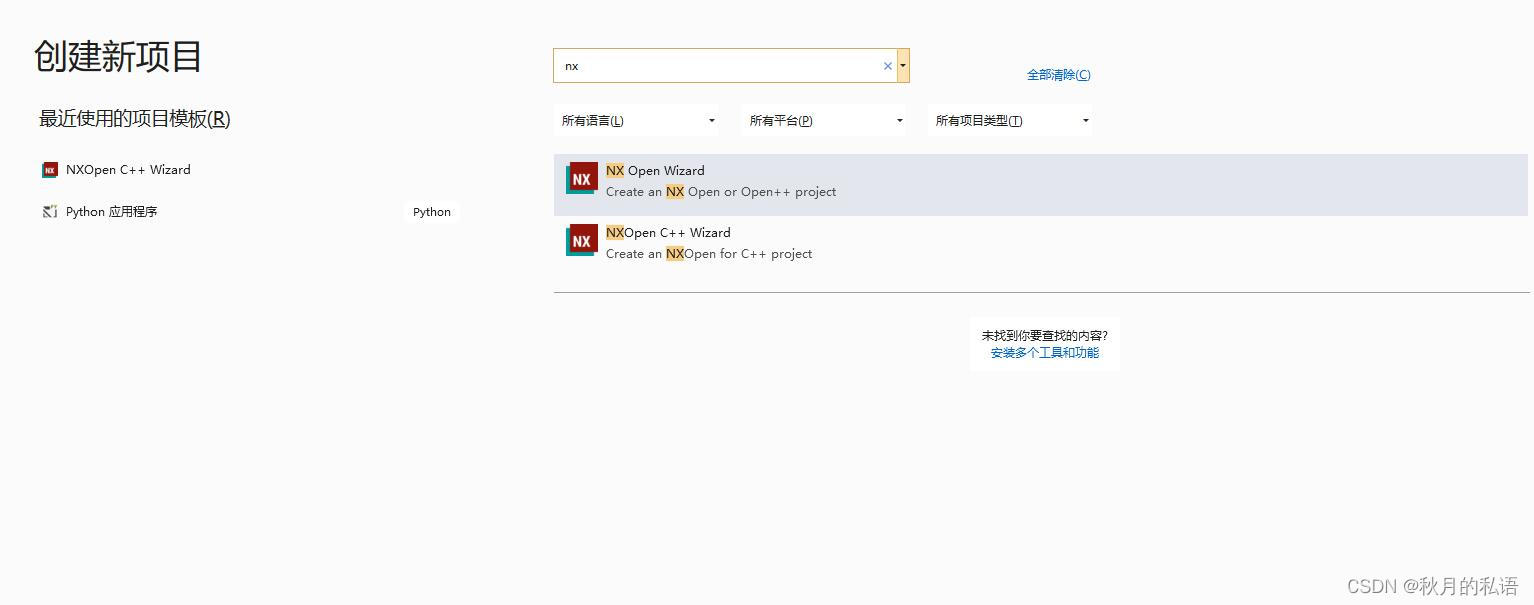

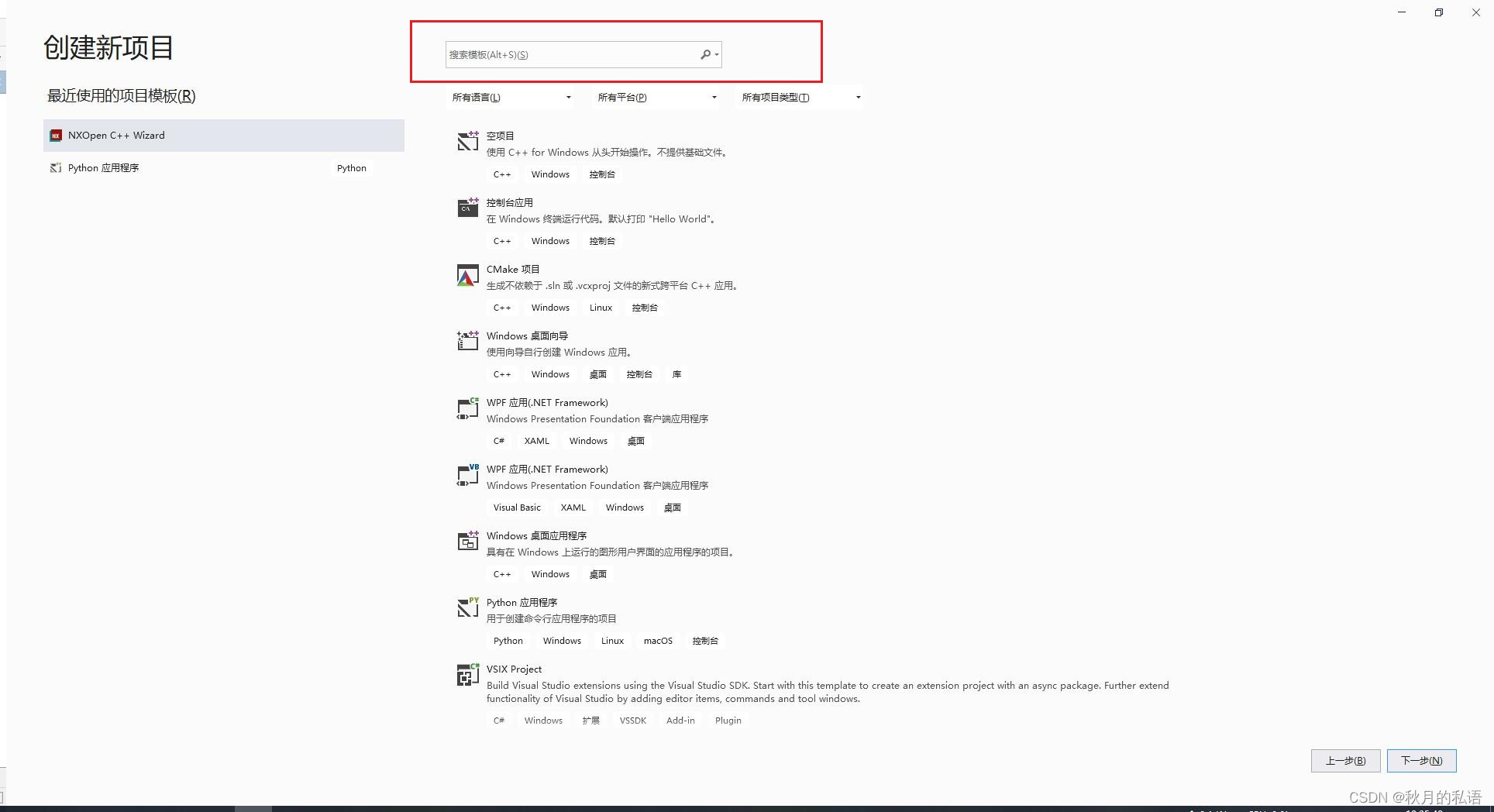

6.验证vs是否可以创建项目——启动vs2019，创建新项目，在搜索模板（下图中红色标记区域）输入框中输入“nx”，正常情况下会出现nx开发模板，则表示基本环境配置成功，如果没有出现，则需要重复前面的5步，重新进行配置，尤其是第5步中的粘贴路径是否正确。

 7.配置环境变量。

添加环境变量的目的是：NX在启动后会自动加载我们设置的用户目录，读取里面的菜单文件和动态链接库文件等，从而实现二次开发的功能。

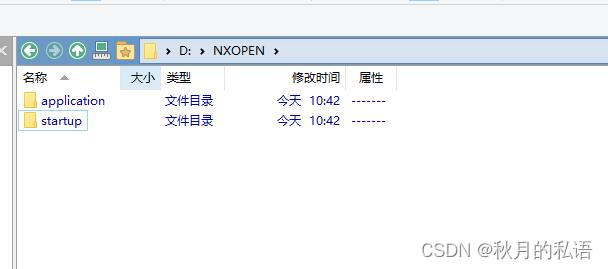

先随便在一个目录下建立一个文件夹，最好是便于访问的目录，例如笔者在D盘建立了一个NXOPEN文件夹，在NXOPEN下再新建startup和application两个文件夹。startup文件夹用来存放菜单文件，application文件夹用来存放对话框文件.dlx和动态链接库文件.dll，如下图所示。

nx环境目录

如果不进行环境变量配置，则后续开发界面相关的功能时，会出现找不到dlx错误等，所以务必进行环境配置。

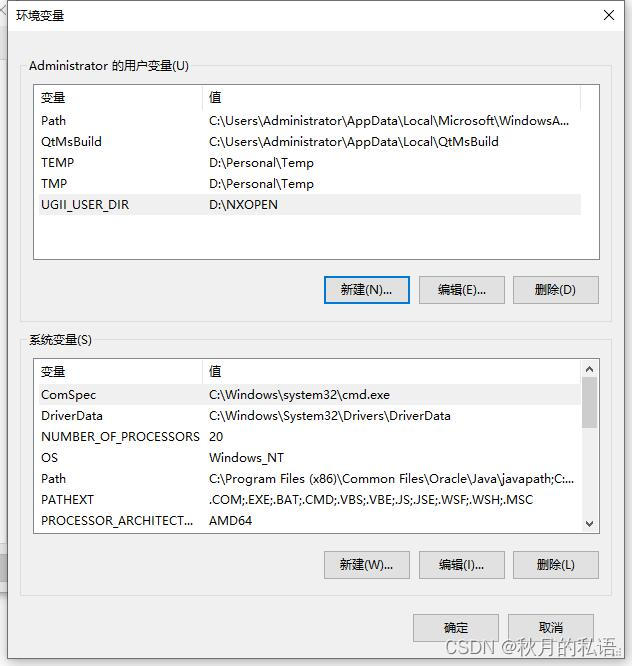

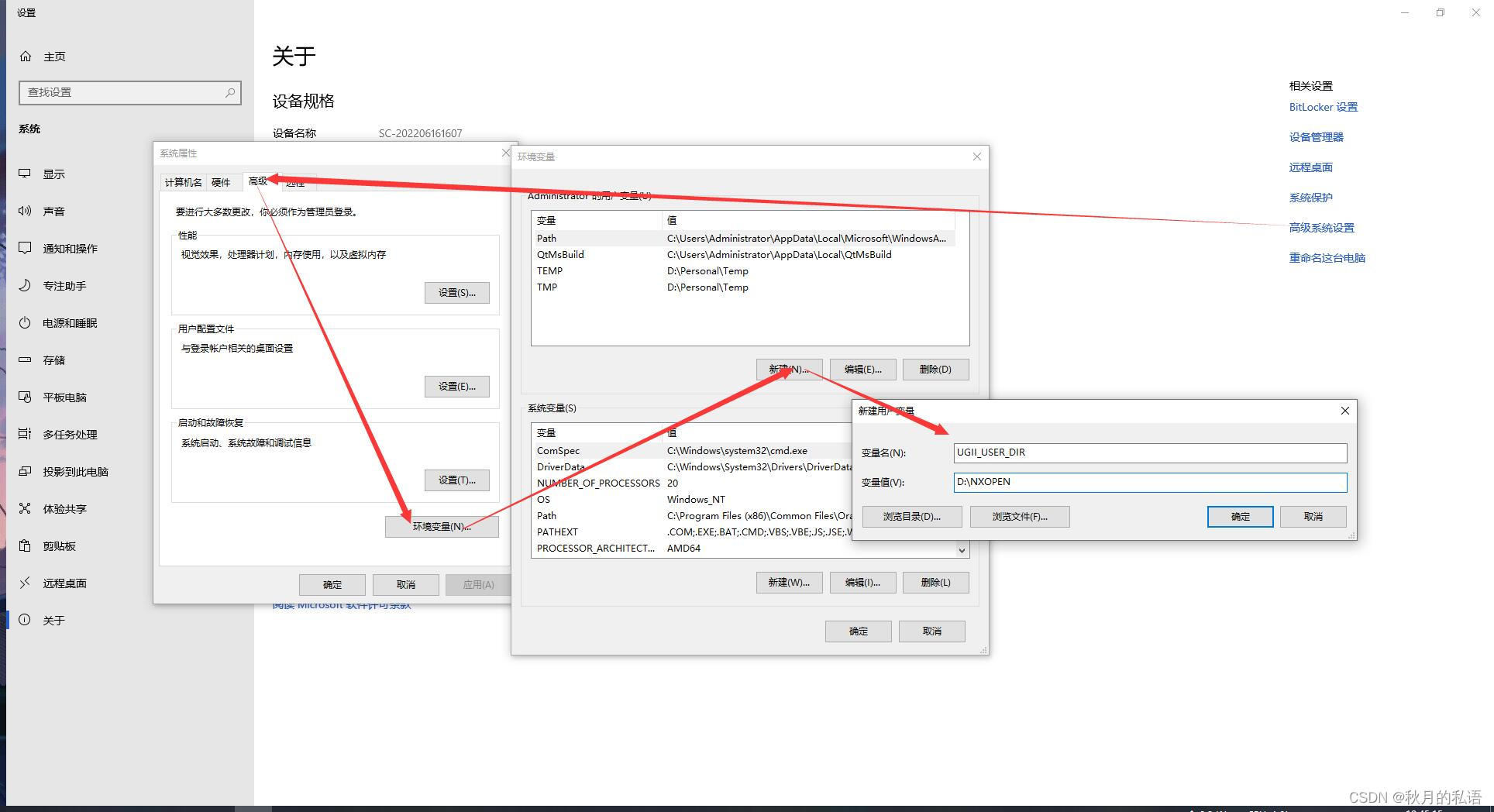

接下来添加环境变量：在此电脑上右键 -> 属性 -> 高级系统设置 -> 高级 -> 环境变量 -> 新建，变量名设为UGII_USER_DIR，变量值设为刚刚新建的那个文件夹，我这里是D:\NXOPEN，然后点击确定，环境变量就添加好了。

 7.至此，nx二次开发环境配置全部结束。

当然，还需要实际开发一个小功能进行验证，才能确认开发环境正常，我们将在下一篇文章 《UG/NX二次开发实例流程样例(nx1980+vs2019)》中，完成一个功能——根据用户输入的数据，在原点处创建一个指定大小的立方体。

以上，欢迎交流与讨论。
