UG/NX二次开发实例流程样例(nx1980+vs2019)

接上一篇文章《UG/NX二次开发环境配置方法(nx1980+vs2019)》，这一篇文章我们将详细讲述，如何开发一个具体的功能——根据用户输入的数据，在原点处创建一个指定大小的立方体。

由于本功能还涉及到nx的一些基本操作，所以这里先讲一下nx的基本操作。

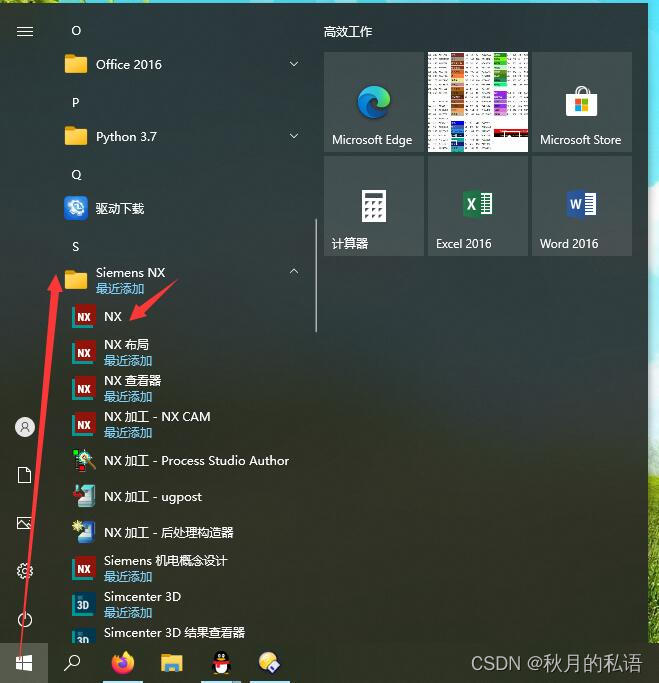

1.打开nx1980。windows开始→Siemens NX→NX。

 此时可能会遇到一个无法修改属性值的问题，忽略即可，如果没有遇到错误则不必理会。

选项值错误

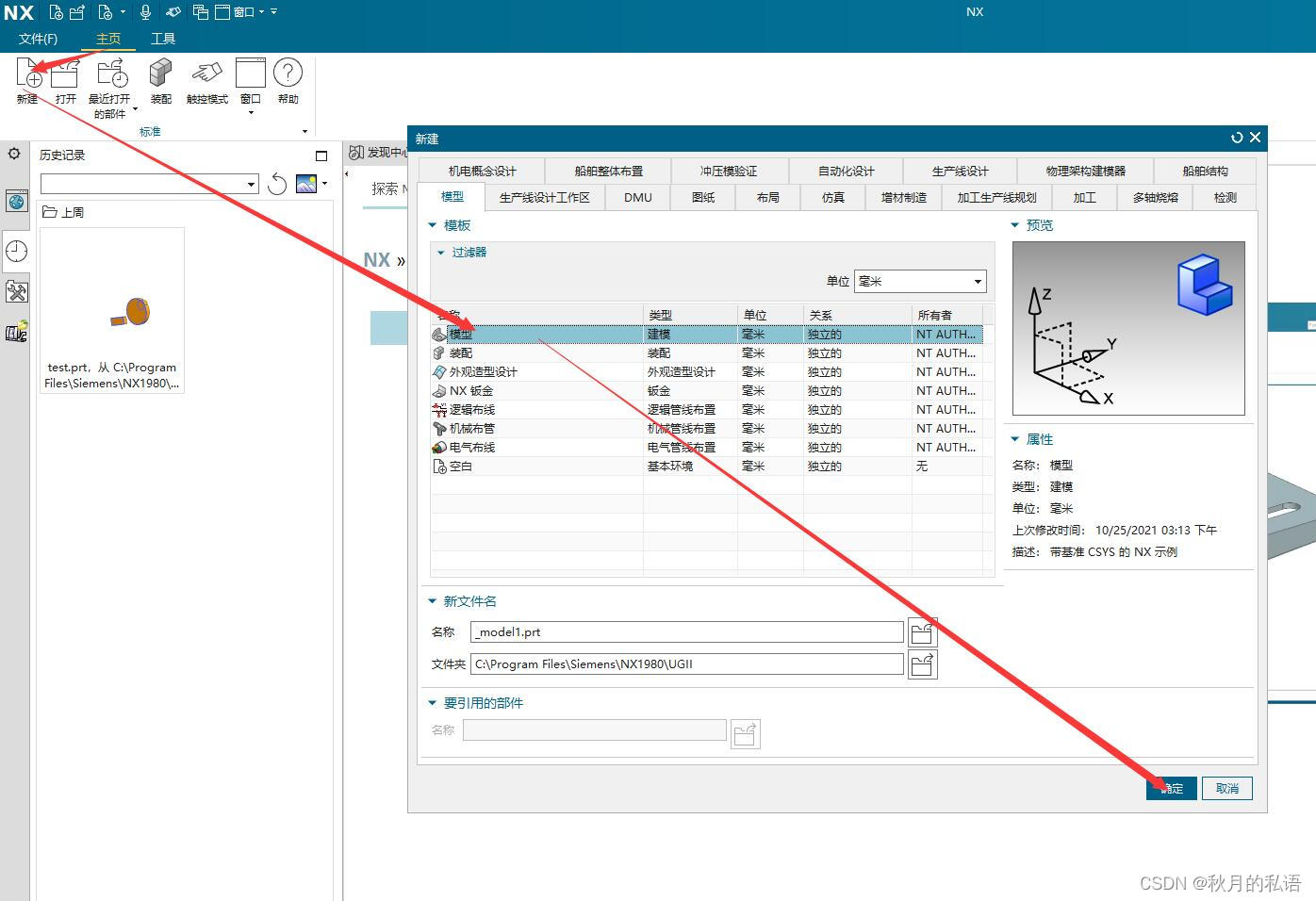

2.新建模型文件，方便后续测试。

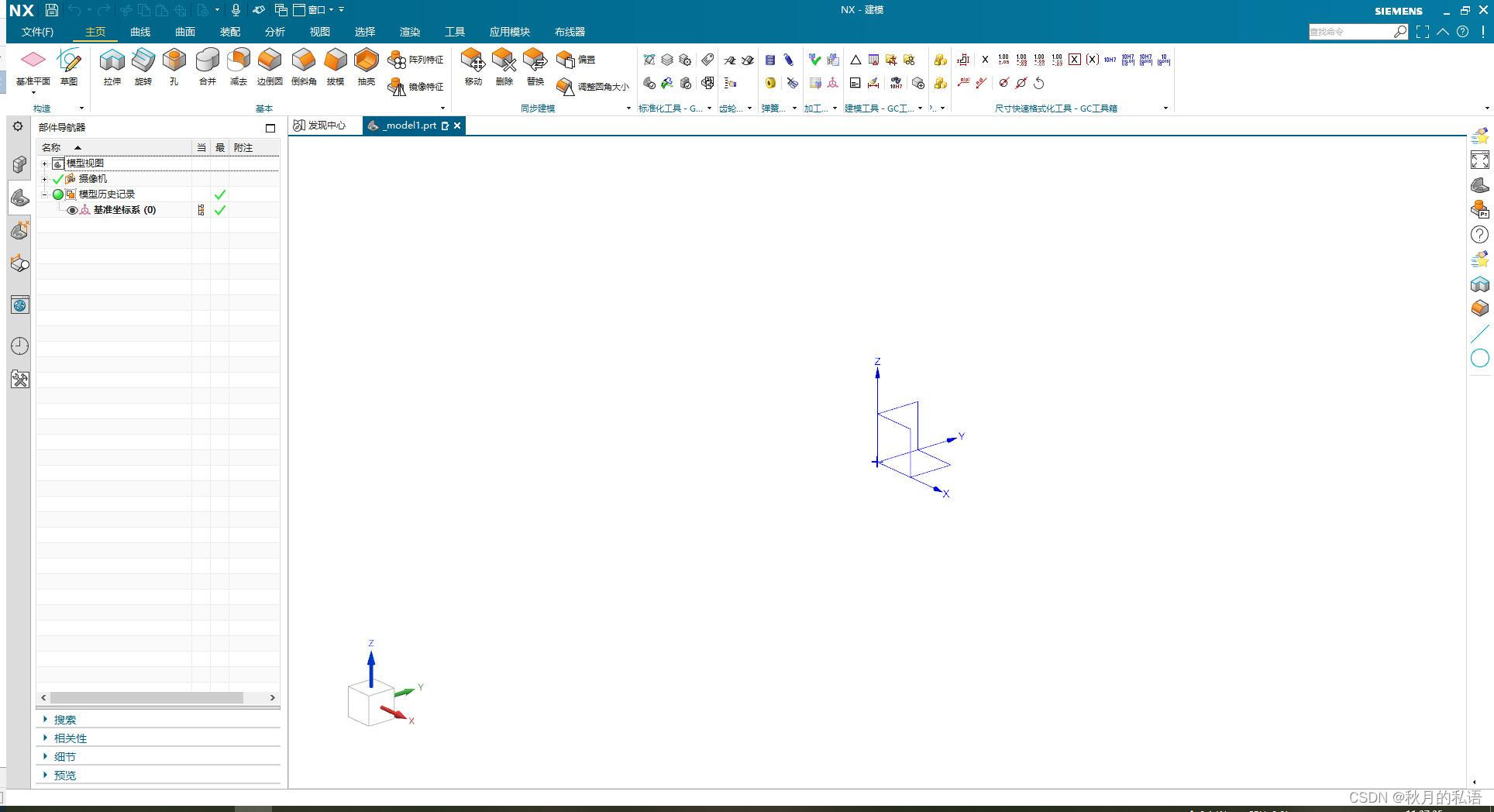

 3.确认新建完成。

以上就是基本操作了，下面进入界面开发流程，nx1980的界面开发操作，也需要在块UI界面编辑器中操作，很多教程都没有讲解这一点，尤其是如何进入块UI界面编辑器，那么我在这里详细说明一下步骤。

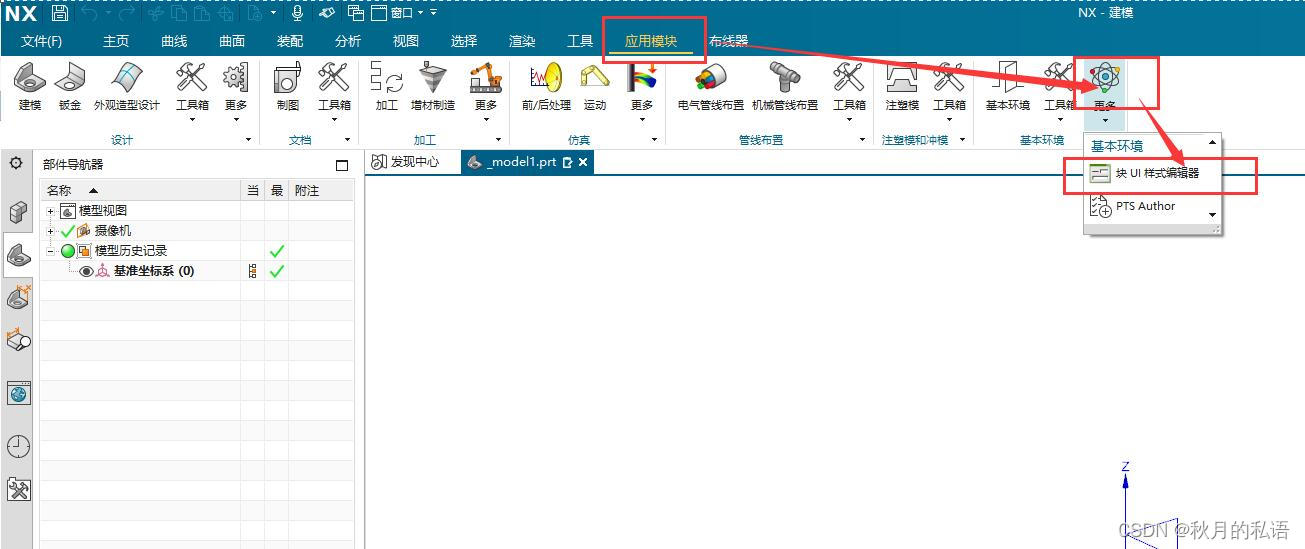

4.在新建模型完成后，我们准备创建交互UI，按照下图所示的顺序，找到块UI界面编辑器,。

如下图所示：

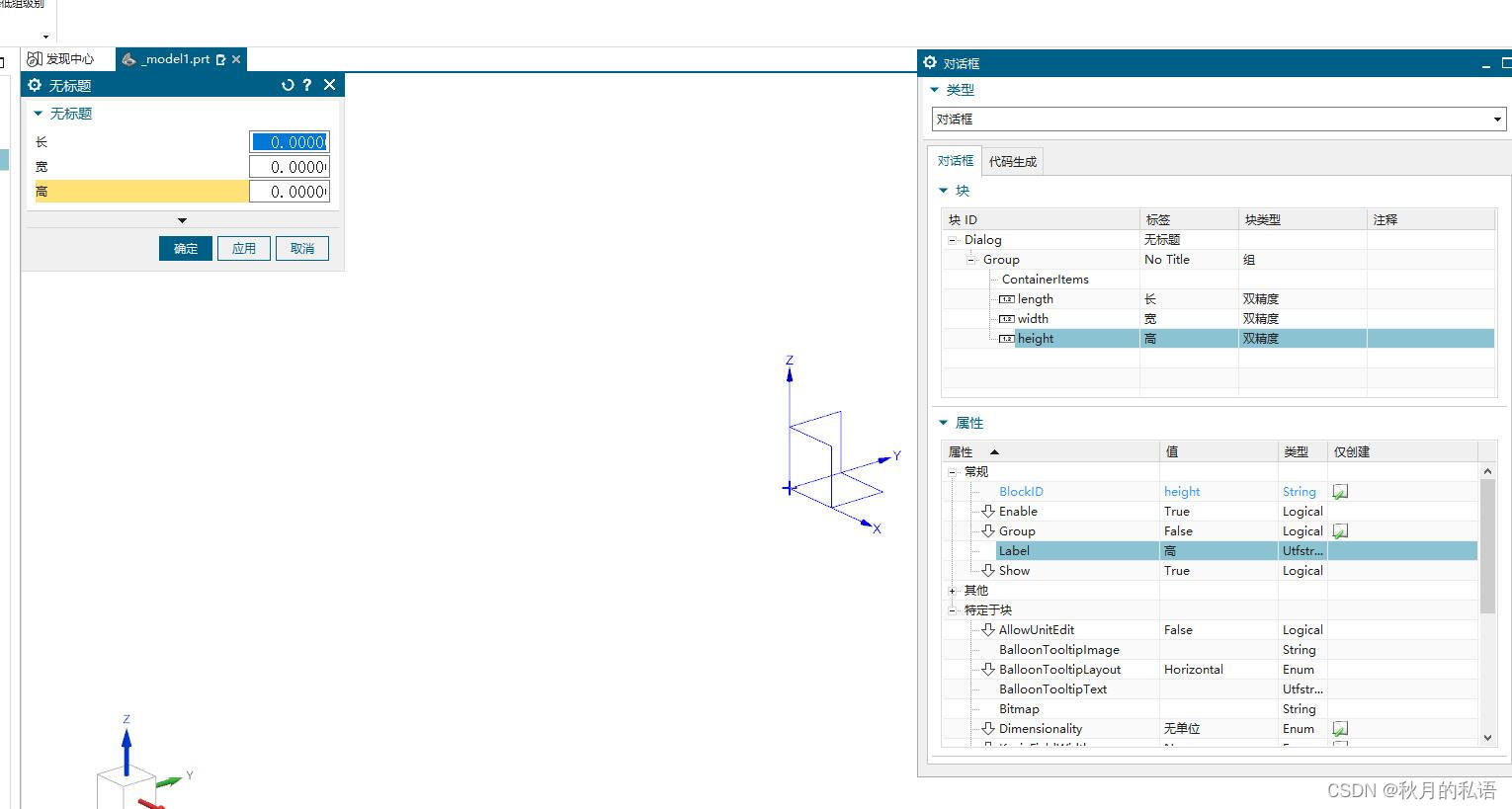

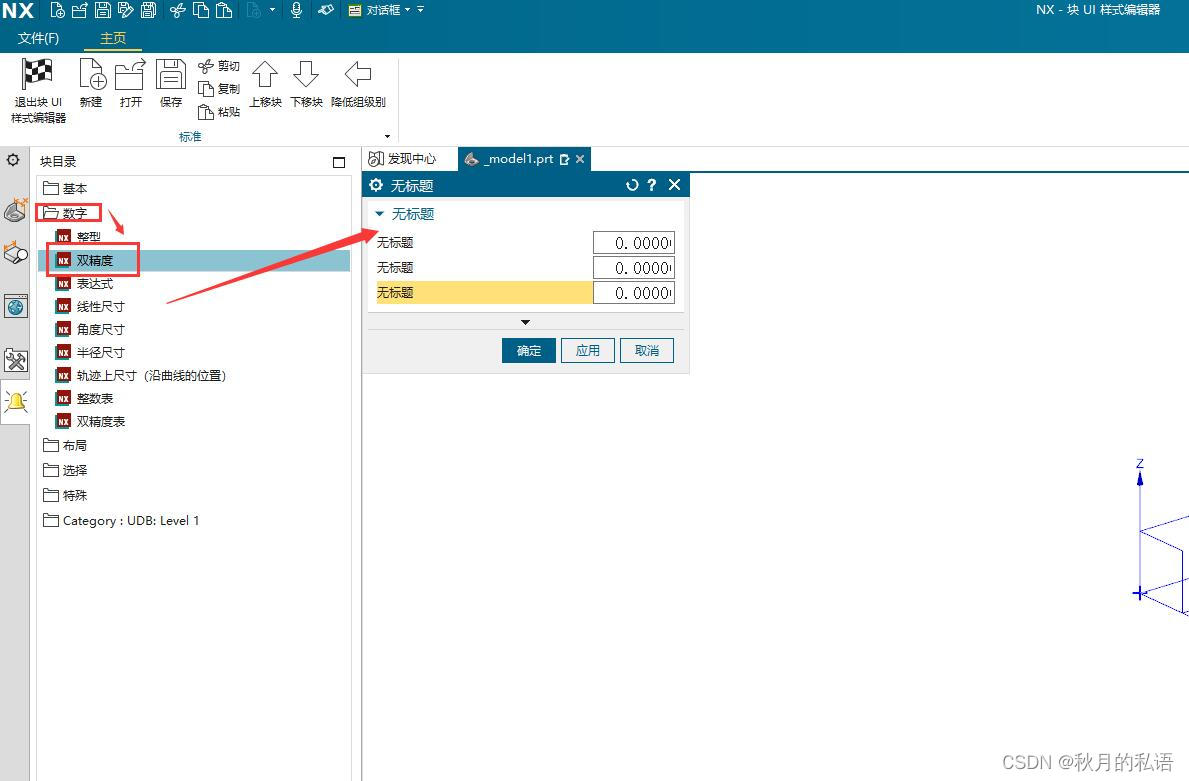

 5.点击左侧的 数字→双精度，点击三次，这样就会出现如下界面。

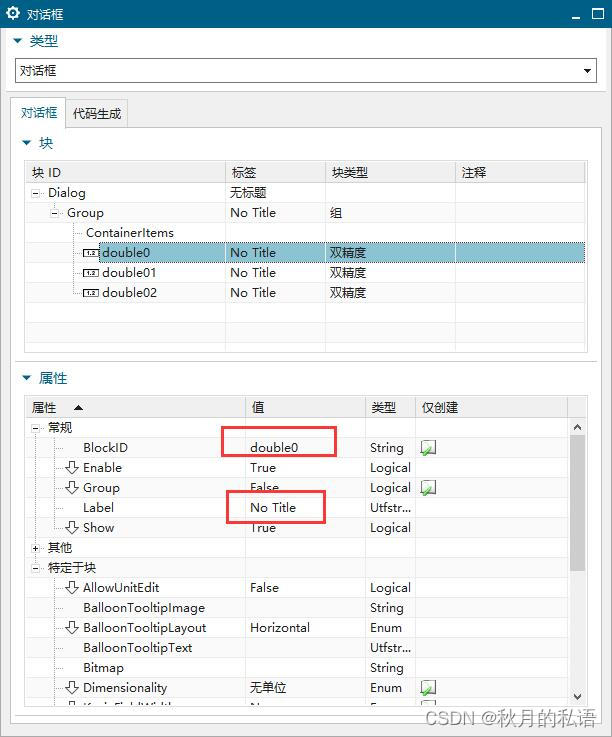

此时，查看右侧的对话框属性，我们需要修改如下属性值。

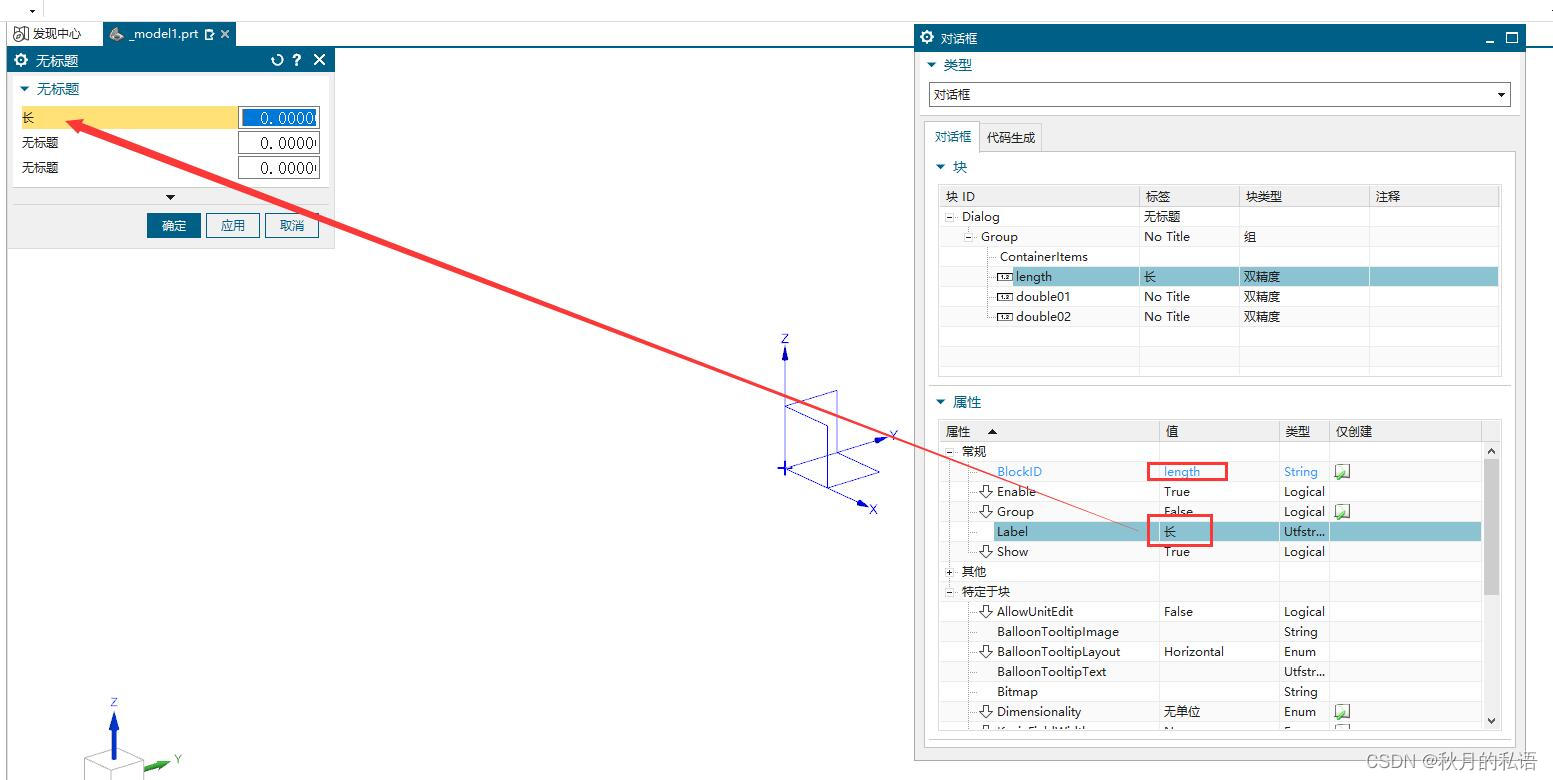

将double0更改为length，将No Title更改为 长，则会发现左侧的界面已经发生了对应的变化。

 用同样的方法，更改double1和double2，分别对应宽和高。

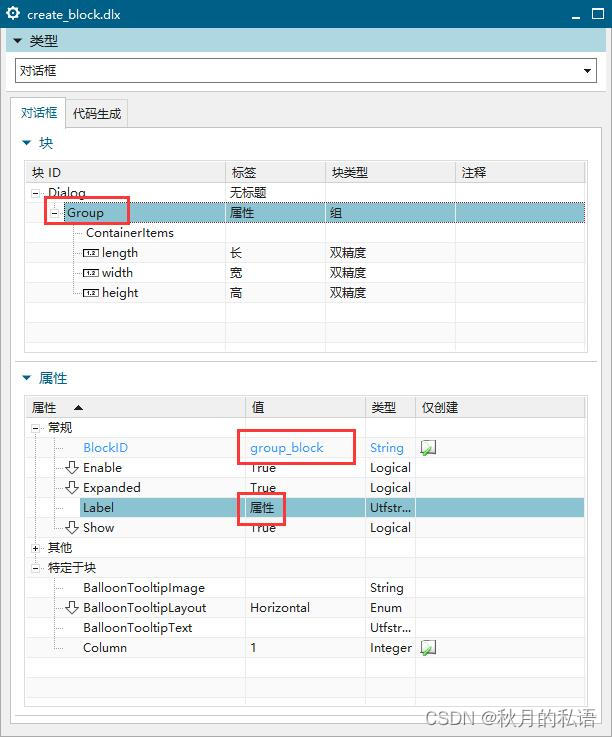

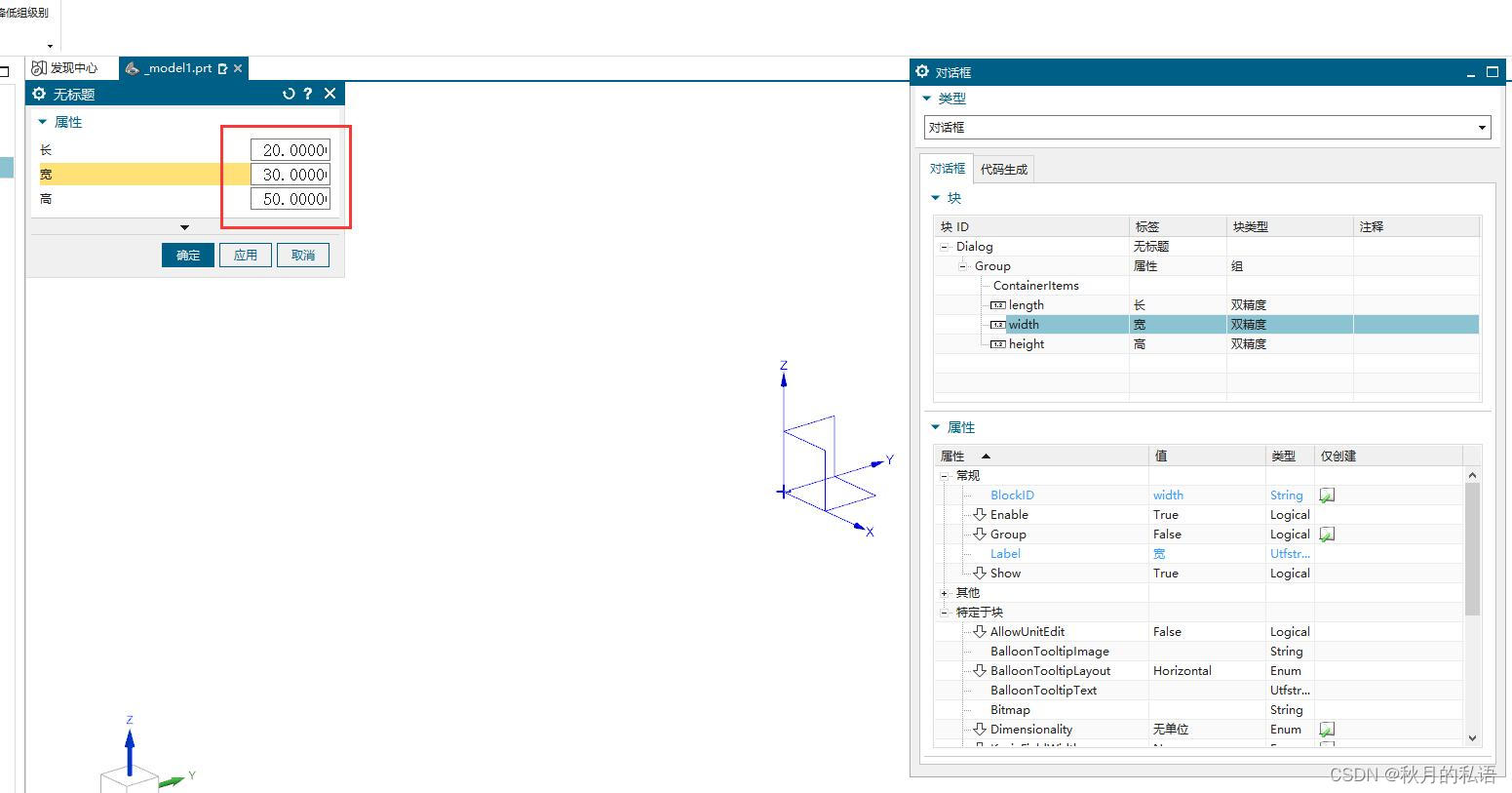

 修改group的属性值为group_block，对应的标签为“属性”，然后直接在左侧的界面中，将长宽高的数值更改为20.0、30.0、50.0，作为默认值，如下图所示：

属性

默认值

在对话框中，点击代码生成，然后在c#上点击右键，选择c++，如下图所示：

选择之后，如下图所示：

然后点击块UI界面编辑器主界面左上角的保存按钮 ，如下图所示。

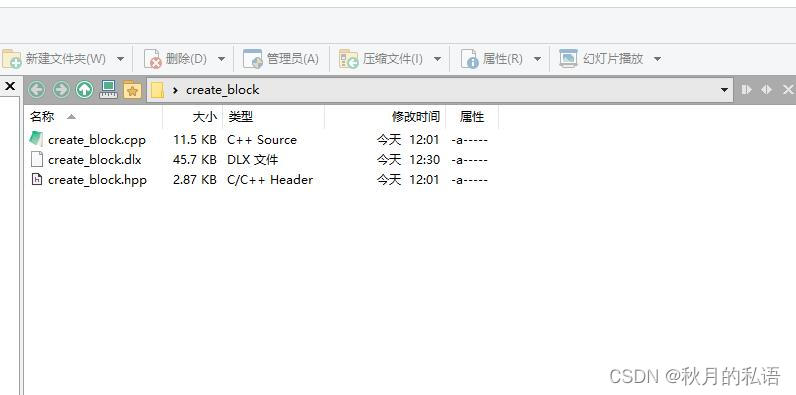

可以将文件保存当桌面，笔者保存在桌面的create_block目录中了，如下图所示，可以发现生成了三个文件。

至此开发的准备工作已经全部完成了，下面进入vs2019进行功能开发。
5.打开vs，新建项目，创建新项目，在搜索模板（下图中红色标记区域）输入框中输入“nx”，选择 “NXOpenc C++ Wizard”，如下图所示：

6.选择项目保存位置，笔者未更改，默认 C:\Users\Administrator\source\repos，命名为create_block。

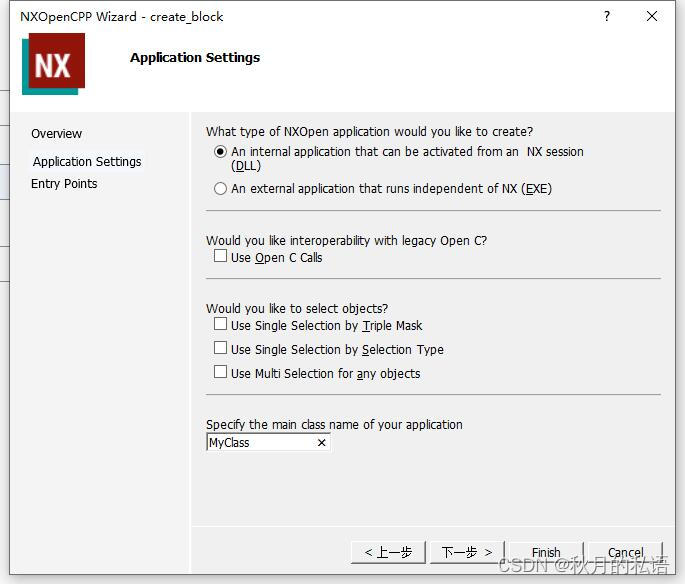

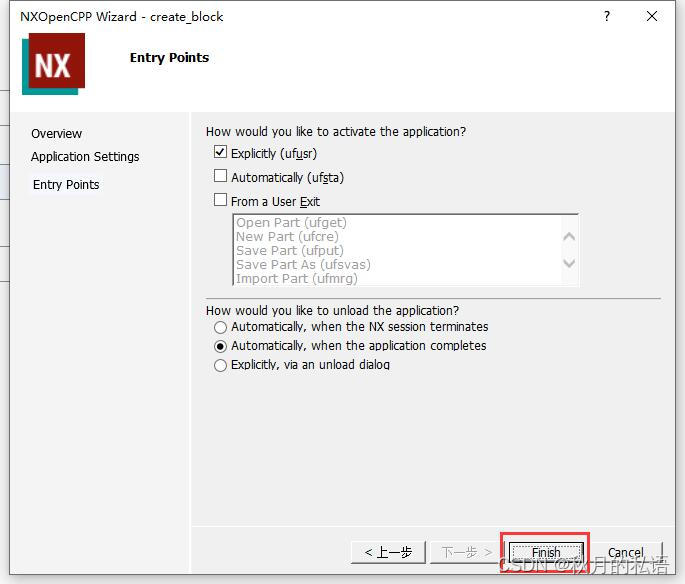

 7.点击创建，出现向导。

8.上图中可以直接点击Finish完成，但是我们可以先看看选项内容，后续需要的时候可以修改。

笔者全部使用默认设置，点击下一步，直到结束。

9.此时vs默认打开工程，但是实际上我们并不需要生成的cpp文件。

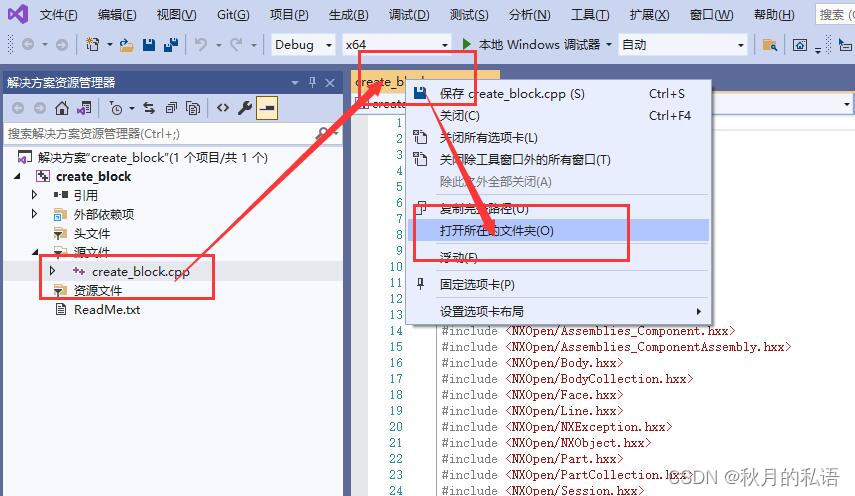

 按照下图中的顺序，找到源文件位置。

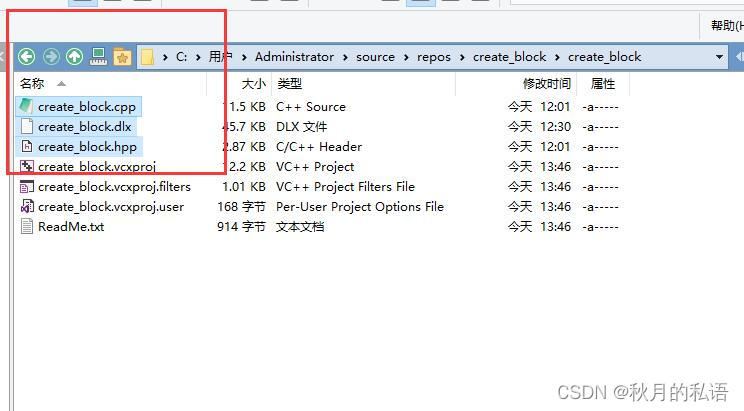

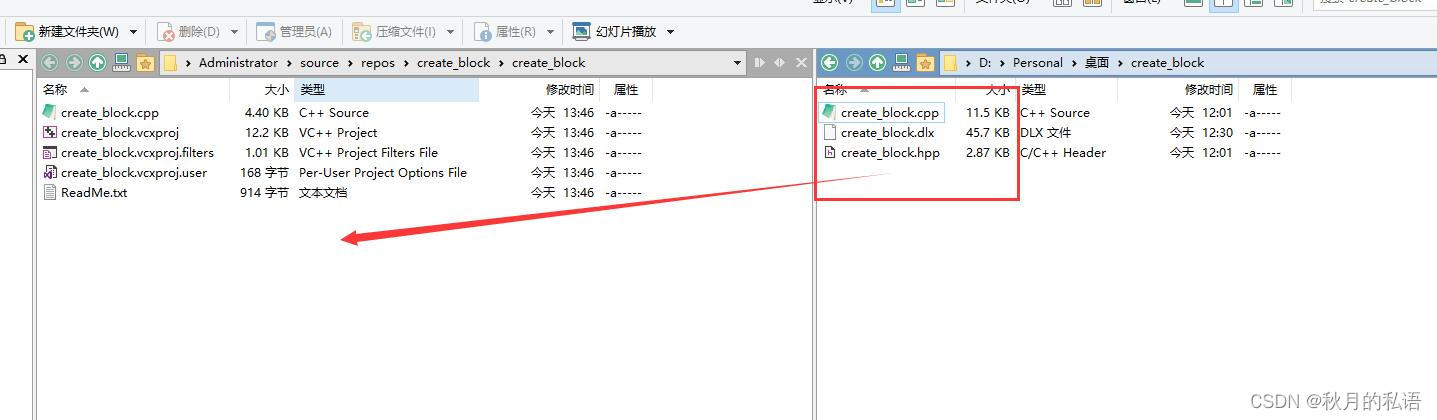

 然后将步骤4中生成的界面文件（三个文件）全部拷贝到上述目录中，替换即可。

如下图所示：



 然后再次回到vs，会发现头文件和变量似乎不识别的问题（但是实际上没问题，代码可以直接编译运行，生成dll），如下图所示：

 10.在create_block.cpp中找到如下函数int create_block::apply_cb()；修改内容如下：

(1）添加头文件：

#include <uf.h>
#include <uf_modl_primitives.h>

 （2）修改int create_block::apply_cb()函数：

//------------------------------------------------------------------------------
//Callback Name: apply_cb
//------------------------------------------------------------------------------
int create_block::apply_cb()
{
    int errorCode = 0;

    try
    {
        //---- Enter your callback code here -----
        UF_initialize();

        char szLength[MAX_TEXT_LENGTH];
        char szWidth[MAX_TEXT_LENGTH];
        char szHeight[MAX_TEXT_LENGTH];
        length->Value();

        sprintf(szLength, "%lf", length->Value());
        sprintf(szWidth, "%lf", width->Value());
        sprintf(szHeight, "%lf", height->Value());

        double origin[3] = { 0.0, 0.0, 0.0 };
        char* edge_len[3] = { szLength, szWidth, szHeight};
        tag_t blk_obj_id = NULL_TAG;
        UF_MODL_create_block1(UF_NULLSIGN, origin, edge_len, &blk_obj_id);

        UF_terminate();

    }
    catch(exception& ex)
    {
        //---- Enter your exception handling code here -----
        errorCode = 1;
        create_block::theUI->NXMessageBox()->Show("Block Styler", NXOpen::NXMessageBox::DialogTypeError, ex.what());
    }
    return errorCode;
}

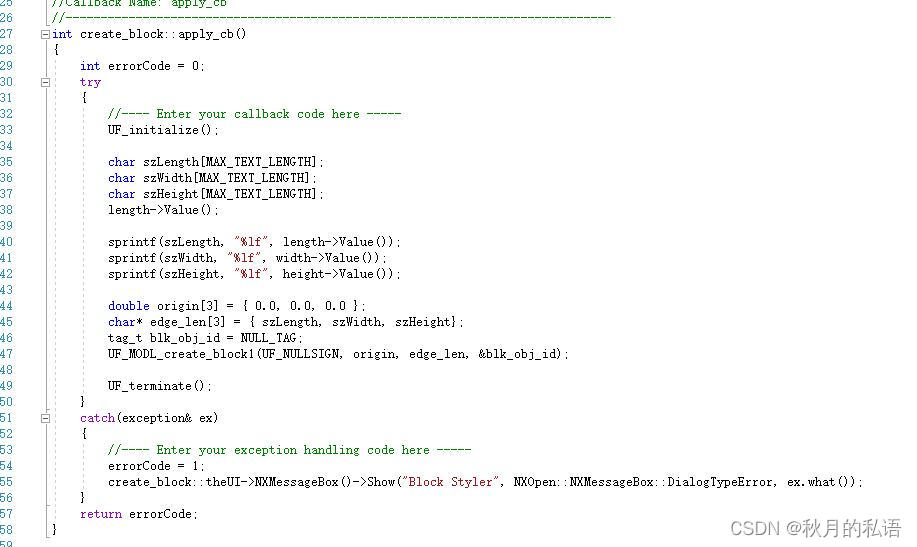

如下图所示：

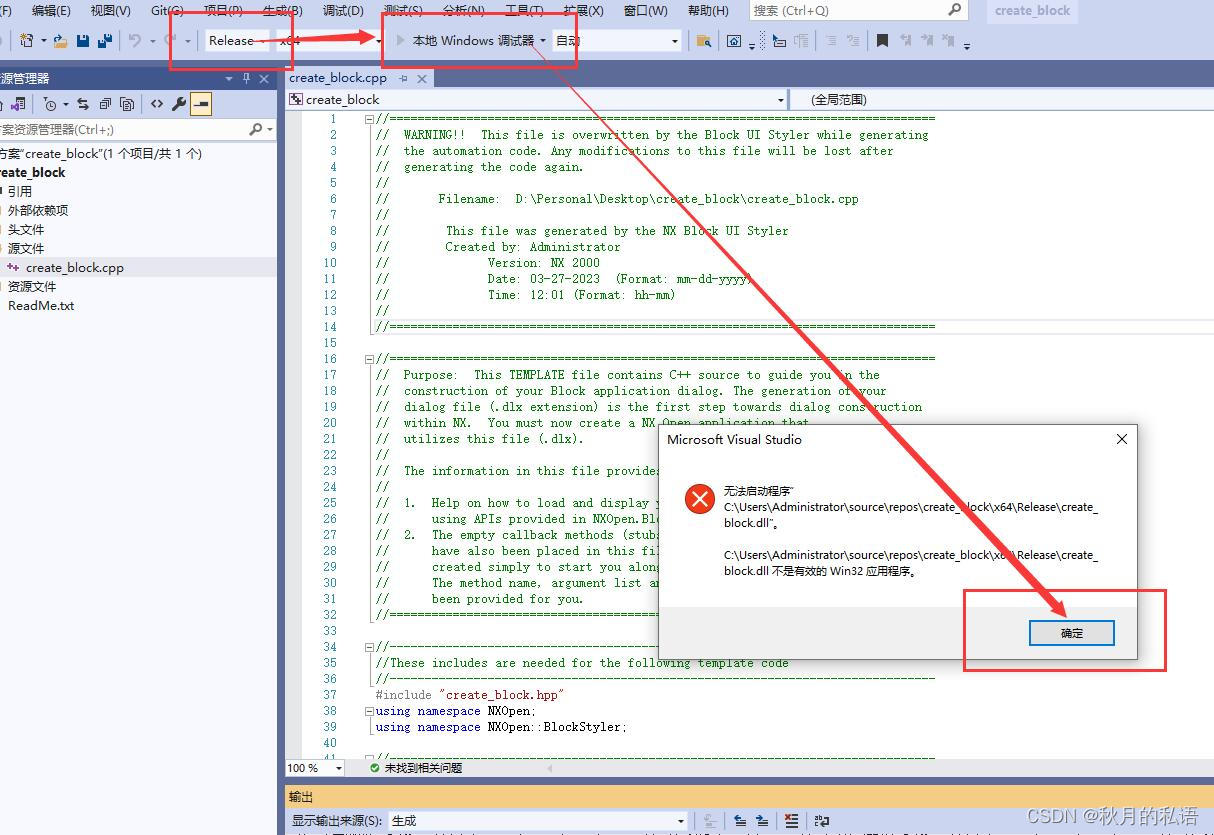

11.create_block.cpp修改完成后，切换到Release模式，编译生成对应的dll。

 12.将生成的dll文件以及对应的dlx文件拷贝到D:\NXOPEN\application目录。

笔者的这2个文件分别在如下位置：

C:\Users\Administrator\source\repos\create_block\x64\Release\create_block.dll

D:\Personal\Desktop\create_block\create_block.dlx

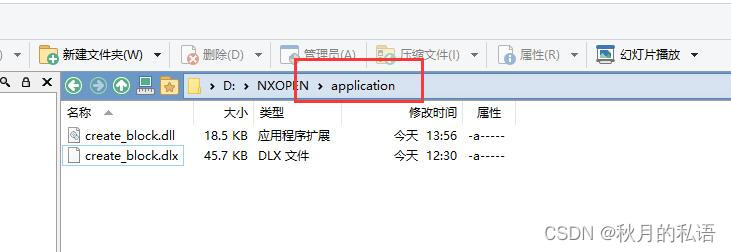

拷贝完成后，如下图所示：

13.重新打开nx，重复本文的1、2、3步骤，进入模型界面。

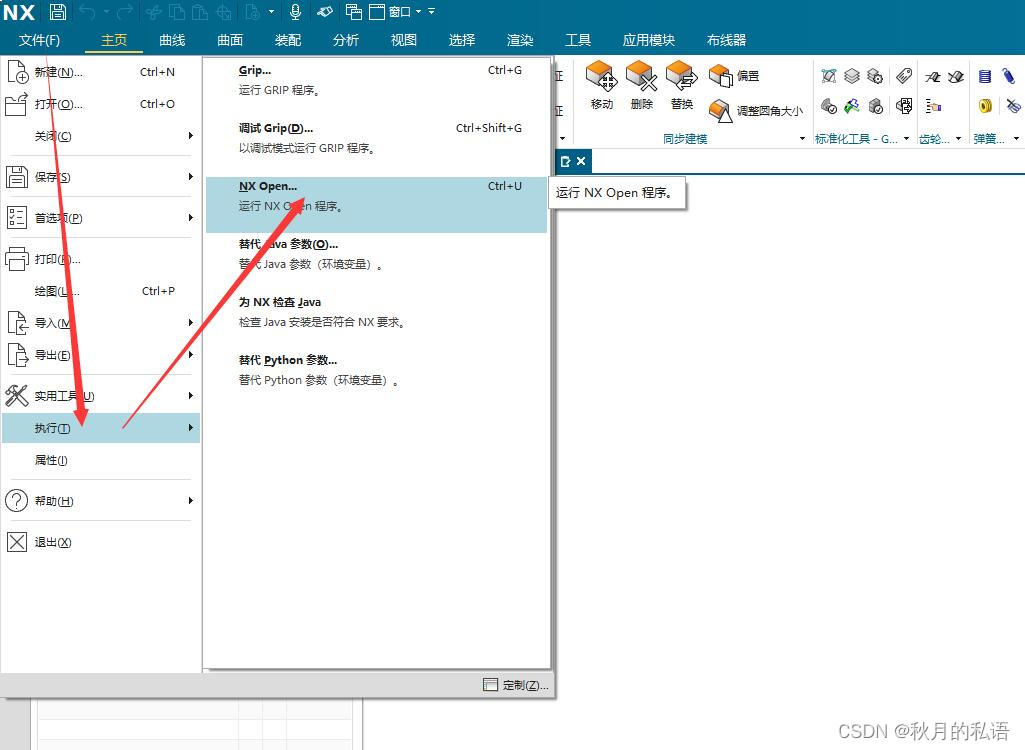

 14.点击 文件→执行→NXOpen... （快捷键Ctrl+U），选择D:\NXOPEN\application\create_block.dll文件，成功出现交互界面。

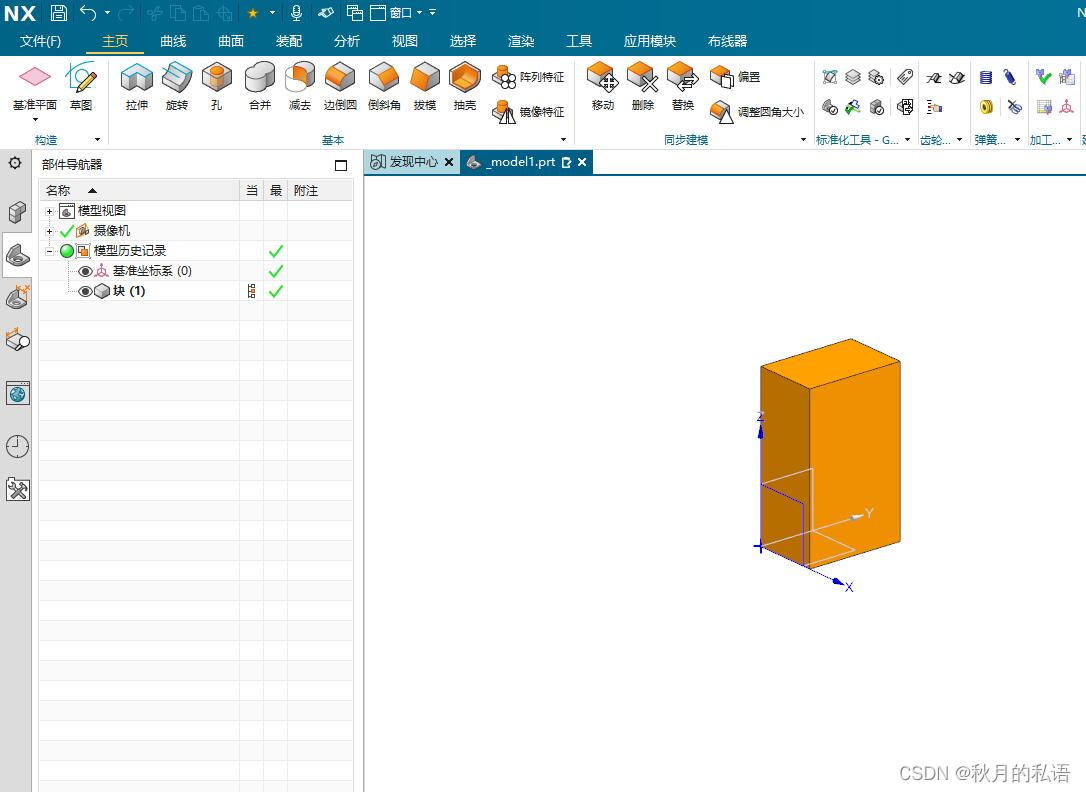

 15.点击确定按钮，生成了对应的立方体。

至此，一个基本的二次开发流程全部结束。

欢迎交流与讨论。
