FATFS 0.13 f_mount(&fs,““,1)挂载失败的原因

这两天学着用了一下FATS文件系统，虽然工作中没用到，但是对个人的经验积累还是有用的。看了一下，代码并不多，但是精简啊，指针跳来跳去的一不小心就晕了。

所以也遇到了不少问题啊。



这里就讲一下我遇到的第一步就懵逼的问题。



那就是

FRESULT f_mount (
        FATFS* fs,                        /* Pointer to the filesystem object (NULL:unmount)*/
        const TCHAR* path,        /* Logical drive number to be mounted/unmounted */
        BYTE opt                        /* Mode option 0o not mount (delayed mount), 1:Mount immediately */
)

使用的是SDIO带闪迪1G的TF卡，根据说明和0.9版本使用例程我这样写f_mount(&fs , "" , 1);

返回值0没有问题，高兴的想读个文件试试。

res =f_open(&fsrc,"0:/test.txt",FA_OPEN_EXISTING | FA_READ); // 打开文件

结果返回13。



上面就是我杠上的原因，挂载成功了你却告诉我没有文件系统。

然后跟踪f_open函数里面调用了find_volume 判断逻辑驱动号，如果需要的话就挂载。

继续跟踪find_volume里面调用了vol = get_ldnumber获取逻辑驱动号  返回的是0

然后回到find_volume

fs->pdrv = LD2PD(vol),修改了pdrv.

然后下一句是



stat = disk_initialize(fs->pdrv);好吧，这里终于到了接口文件diskio.c里面.



跟踪进去一看，

[mw_shl_code=c,true]DSTATUS disk_initialize (
        BYTE pdrv                                /* Physical drive nmuber to identify the drive */
)
{
        DSTATUS stat;
        int result;

        switch (pdrv) {
        case DEV_RAM :
//                result = RAM_disk_initialize();
                // translate the reslut code here
                return stat;
        case DEV_MMC :
//                result = MMC_disk_initialize();
                // translate the reslut code here
                return stat;
        case DEV_USB :
//                result = USB_disk_initialize();
                // translate the reslut code here
                return stat;
        }
        return STA_NOINIT;
}
[/mw_shl_code]

根据传入参数0，到了case DEV_RAM: 问题来了，我是TF卡啊，这里应该是case DEV_MMC:啊。

那这就好理解了，传入参数有问题，应该是1.

这个传入参数是从这里出来的vol = get_ldnumber那就进这个函数仔细看吧。



int get_ldnumber (            /* Returns logical drive number(-1:invalid drive) */

         const TCHAR** path        /*Pointer to pointer to the path name */

)



输入参数是path地址,我的地址是    "0:/test.txt"   ,

程序里判断句

i = *tp++,也就是地址冒号前的'0'。

经过下面的一段

i  -='0';  // i = 0;

所以返回的vol就成了0！！！好嘛！原来是这里啊。

那我就改成res = f_open(&fsrc,"1:/test.txt",FA_OPEN_EXISTING |FA_READ);

擦，结果错误返回的是11，FR_INVALID_DRIVE 逻辑驱动号错误？？？

好，继续查，找到在f_mount里面



         /*Get logical drive number */

         vol= get_ldnumber(&rp);

         if(vol < 0) return FR_INVALID_DRIVE;



意思我的 get_ldnumber返回的不是1？



开启调试模式返回的竟然是0XFFFFFFF即   -1。

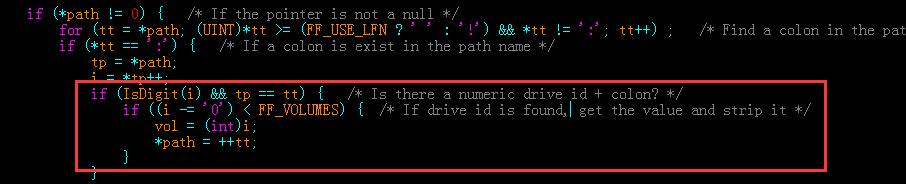

又到get_ldnumber里面看到

if ((i -= '0') < FF_VOLUMES) {        /* If drive id is found, get the valueand strip it */



这里FF_VOLUMES 在ffconfig.h里面定义的是1



#define FF_VOLUMES                1

/* Number of volumes (logical drives) to beused. (1-10) */



导致我的i -= '0',   i =1;  不满足< FF_VOLUMES导致返回了vol的初始化值 -1.



那好啊，我修改一下FF_VOLUMES =2



擦，结果返回了错误12,逻辑驱动没有工作区域，那我刚才挂载的呢！等等，我刚才挂载的是地址是默认地址""  ,而默认地址是0:啊。来来来，赶快修改成

f_mount(&fs,"1:",1);



编译，下载！见证奇迹的时刻到了，成功读到了文件。



回头总结一下问题，主要是逻辑驱动号没弄好，因为diskio.c的默认分了三种类型的存储类型RAM/MMC/USB

而默认的是RAM所以，如果在不修改它的框架情况下，就要逻辑驱动号对应。



TF卡对应MMC所以要地址要是   1:         ,ffconfig里默认了只有一个逻辑驱动号0所以需要修改设置



FF_VOLUMES = 2

程序这样写

f_mount(&fs,"1:",1);

f_open(&fsrc,"1:/test.txt",FA_OPEN_EXISTING| FA_READ);
