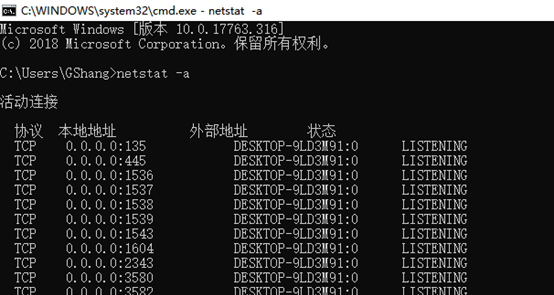

本文详细介绍了如何在LabVIEW中利用TCP协议实现服务器端和客户端程序之间的数据通信。通过创建侦听、建立连接、读写数据及关闭连接等步骤，展示了服务器端和客户端程序的编程思路及具体实现。此外，还提供了查看服务器端IP地址和端口号的方法，以及Netstat命令的使用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

对于网络通信来说，LabVIEW平台本身提供了多种方法加以实现，如可以通过TCP协议、UDP协议、DataSocket技术、甚至远程面板通信技术等方式进行通信。

下面通过一个简单的例子，演示在LabVIEW中如何通过TCP协议实现两个程序之间的数据通信功能。

实例说明

编写两个程序，分别为服务器端程序和客户端程序。其中，服务器端程序开始运行时，处于等待客户端连接的状态中，一旦有客户端成功连接，则向客户端发送带有时间信息的字符串“I`m sever!”；客户端程序与服务器成功建立连接后，则读取服务器端发送的信息，并在前面板上显示出来，以此来实现服务器端与客户端的通信。

编程思路

TCP（Transmission Control Protocol，传输控制协议）是一种面向连接的、可靠的、基于字节流的传输层通信协议。使用LabVIEW基于TCP协议编写通信软件时，一般其整个传输过程如下：

（1）服务器通过主机名或者IP地址与端口号，建立侦听，等待客户端连接；

（2）客户端根据主机的IP地址和端口号发出连接请求；

（3）服务器与客户端建立连接后，通过读写函数进行TCP数据通信；

（4）关闭连接。

在LabVIEW中，提供了一组专门的相关TCP的操作函数，在后面板程序框图中进入函数®数据通信®协议®TCP可以进入TCP子模板，主要节点函数如下图所示。

使用上面的函数，下面分别给出服务器端程序和客户端程序的具体实现方法。

服务器端程序

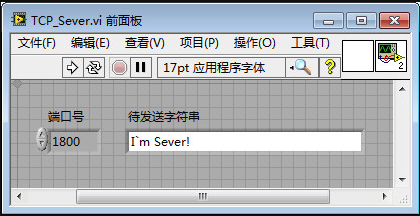

服务器端前面板如下图所示，其中，“端口号”设置服务器程序的端口，该值即为客户端程序的要连接的服务器程序的端口标识值；“待发送字符串”为发送给客户端程序的内容，该处设置为“I`m sever!”。

服务器端程序框图如下：

在程序框图中，首先利用“TCP侦听”函数创建一个侦听，该函数需要2个关键参数：端口号和超时时间（单位为ms）。该示例超时时间设为-1表示永远不超时，即无限等待下去直到有一个客户端程序连接。该函数运行后返回一个“连接ID”参数，该参数是其它TCP相关操作函数的输入参数接口。利用“格式化日期/时间字符串”函数取得当前的系统日期及时间，然后与待发送的字符串连接后得到实际发送的消息内容，利用“写入TCP数据”函数发送到客户端程序即可。该例中采用了两个“写入TCP数据”节点函数发送数据，首先发送消息内容的字节数（此处使用“强制类型转换”函数将“I32”类型的长度数据转换为字符串），其次发送实际的内容字符串数据。这种先发字符串长度再发字符串内容的发送方式有利于客户端正确的接收数据。最后调用“关闭TCP连接”函数，退出程序。

客户端程序

客户端前面板如下图所示，其中，“端口号”即为服务器端程序设置的端口标识值；“IP地址”设置服务器端程序的IP地址，“已接收字符串”显示服务器端程序发送的消息及收到该消息时的时间信息。

客户端端程序框图如下：

在程序框图中，首先调用“打开TCP连接”函数建立与服务器端程序的连接，该函数需要2个关键参数：IP地址和端口号，即服务器端程序所在的主机的IP地址及服务器端程序设置的端口号。该函数与服务器端程序正确建立连接后返回一个“连接ID”参数，该参数是其它TCP相关操作函数的输入参数接口。与服务器端框图程序相对应，该程序也采用了2个“读取TCP数据”节点函数读取服务器端程序发送的数据，与“写入TCP数据”节点函数不同的是，该函数还需要一个参数：要读取的字节数。由于服务器端程序先发送的是总字节信息，因此客户端首先读取接收消息内容的字节信息，输入I32类型的常数“4”，表示读取4个字节的内容，然后将读取的字符串内容使用“强制类型转换”函数转换为“I32”类型的字节值，将字节值作为第2个“读取TCP数据”节点函数的读取的字节值参数，然后将实际的消息内容读出显示到前面板的“已接收字符串”控件上即可。这种方法是TCP通信中常用的方法，可以保证在不丢失数据的前提下有效地发送或接收数据。最后调用“关闭TCP连接”函数，退出程序。
