TSI系统测量参数之：热膨胀

一、TSI系统测量参数：

1. 轴向位移；

2. 盖振或瓦振

3. 偏心

4. 键相；

5. 零转速；

6. 轴向振动；

7. 相对热膨胀（胀差）；

8.绝对热膨胀（缸胀）；

二、各参数作用

4.绝对热膨胀：汽轮机在开机过程中由于受热使其汽缸膨胀，如果膨胀不均匀就会使汽缸变斜或翘起，这种变形会使汽缸与基础之间产生巨大的应力，由此带来不对中现象，而这种现象，通常是因为滑销系统卡涩所引起的。知道了汽缸膨胀和胀差，就可以确定转子和汽缸的膨胀率。注：绝对热膨胀测量装置应在汽轮机冷态下安装。

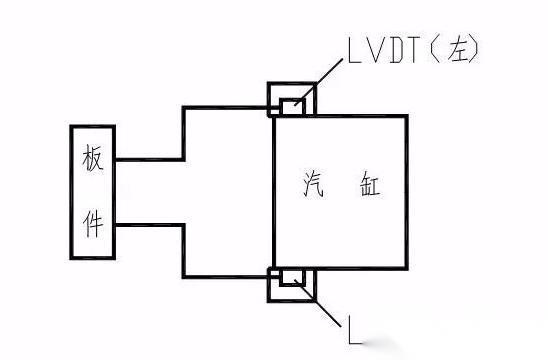

把LVDT传感器的铁芯与气缸连接，当膨胀时，铁芯运动，产生成比例的电信号，输入测量板件进行线性处理，显示输出4-20mA信号，如下图所示：
