Stage3 - EXU 指令执行单元

已于 2024-12-21 22:27:08 修改
阅读量966 收藏 16
点赞数 23
分类专栏： # 蜂鸟E203 文章标签： risc-v
于 2024-12-19 20:43:42 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/baidu_19375199/article/details/144594359
版权

说明

执行阶段一般根据指令的不同类型划分不同的执行模块。

对于E203来说：

  • 普通的alu指令由e203_exu_alu_rglr模块处理
  • M扩展乘除法指令由e203_exu_alu_muldiv模块处理
  • load/store指令和A扩展指令由e203_alu_lasagu模块处理
  • csr指令由e203_exu_alu_csrctrl模块处理
  • 分支跳转指令由e203_exu_alu_bjp模块处理
  • 自定义扩展指令由e203_exu_nice模块处理
  • 其它指令具体问题具体分析
    • mret/dret/fencei也需要跳转，因此交由*_bjp模块处理
    • nop/ecall/ebreak/wfi不需要任何运算，只需要交付即可，因此交由*_rglr模块处理
    • ……

若干模块都需要执行基础的算术逻辑运算，比如*_rglr模块、_bjp模块、_lsuagu模块、_mdv模块，为了减小资源占用面积，这些模块公用数据通路的运算逻辑（_dpath模块）。

代码详解（e203_exu_alu.v）

在这里插入图片描述

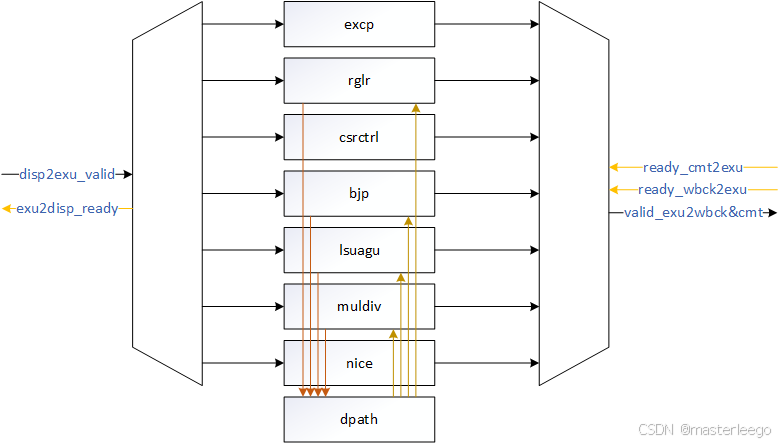

执行阶段的主体代码在文件e203_exu_alu.v，简要框图如上。主要分为指令分发（派遣）、指令具体执行、执行结果聚合后输出。

指令分发（派遣）
