电池的那些事

本人非专业人士，因为最近工作涉及一些电池参数所以上网查了一些资料。记录在此，以备查询。不正确之处，还请指正。
1，电池参数
（1）放电截止电压
电芯安全放电的最低电压，低于此电压继续放电将会对电池性能产生损伤。
（2）充电截止电压
电芯安全充电的最高电压，高于此电压继续充电将会对电池性能产生损伤。
（3）标准电压
电芯的标准标称电压，也是我们在计算电压时所使用的参数。
（4）储存电压
适合于长期储存的电压，锂电池具有自放电低的特点，但在长期存放时仍然会有部分自放电导致电压降低，所以应以高于3.7V的电压进行存储。
（5） S数
我们在称呼电池的电压时，通常称之为多少S，S是电池串联的数量，例如12S的 锂电池，实际是指其串联了12块电芯，锂电池单片电池标准电压为3.7V，其电压为3.712=44.4V。S是指电池的串联数量。

如上图，电压3.73=11.1V 容量不变
（6）P数
P是指该电池并联的数量，比如3S1P，指的是电池没有并联；而3S2P，实际上该电池是由6块电池并串连而构成的。

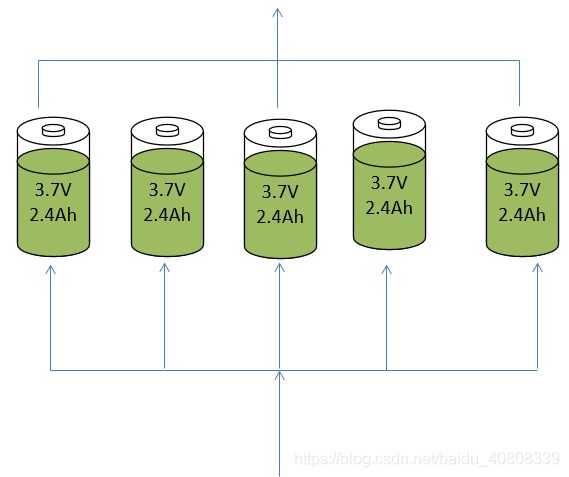

如上图五块电池并联，并联后电压是3.7V，容量达到12Ah
（7）内阻
欧姆内阻主要是指由电极材料、电解液、隔膜电阻及各部分零件的接触电阻组成，与电池的尺寸、结构、装配有关。电池的内阻很小，我们一般用毫欧的单位来定义。内阻越小的电池放电能力越强，内阻越大的电池放电能力越弱。
（8）容量
电池的容量用Mah或者Ah来表示，是指电池以某个电流持续放电1小时。
（9）C-rate 倍率
指电池充放电时电流与电池标称容量的比率。即描述了电池可以在多快的条件下进行充放电。充放电的倍率不一定相同。
1C：1小时内把电池全部放完电（充满电）。
0.2C：5小时内把电池全部放完电（充满电）。
5C: 0.2小时内把电池全部放完电（充满电）
充放电电流一般用C作参照，C是对应电池容量的数值。电池容量一般用Ah、mAh表示，如M8的电池容量1200mAh，对应的C就是1200mA。0.2C就等于240mA。
（10）18650
18650是锂离子电池的鼻祖–日本SONY公司当年为了节省成本而定下的一种标准性的锂离子电池型号，其中18表示直径为18mm，65表示长度为65mm，0表示为圆柱形电池。而5号电池的型号是14500，直径14毫米，长50毫米。一般18650的电池在工业上用的比较多，民用的很少，常见的也就在笔记本电池和高档手电上用的比较多。
（11）Cycle 循环
电池完成一个充电-放电的过程称为一个循环。如果电池每次仅用80%的总能量，则锂离子电池的循环寿命可高达数千次。
（12）均衡管理

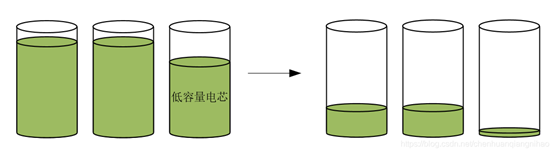

电芯在生产过程中会有稍许差异，这种差异看起来很小，但在电池系统开始工作时也许会产生很大的麻烦。下图中3号电芯会比其他两个电芯早到放电终点，这时候电池就会停止放电，因为继续放电会损坏3号电芯。这就意味着1号和2号里面的电量不能彻底放出，电池组总会有剩余不可用电量遗留下来。随着循环的增加，各个电芯的充放电电量差异会增加。最弱的电芯工作负荷比其他的大，最终导致这个电池过早失效。

被动均衡管理，即将高电量的电芯中多余的能量消耗掉。常用电阻将多余能量转 换为热量。
主动均衡管理，即将高电量电芯中多余的能量转给低电量电芯。
（13）热管理

锂离子电芯的最佳存储温度为23摄氏度左右。
主动热管理，包括使用气体、液体或制冷剂流经电池内所有电芯来保持温度均衡。
被动热管理，利用电池外包装进行导热和散热。

2，锂电池充放电管理
锂电池的充电方式是限压横流方式。
充电开始时，应先检测待充电电池的电压，如果电压低于3V，要先进行预充电，充电电流为设定电流的1/10，一般选0.05C左右。电压升到3V后，进入标准充电过程。标准充电过程为：以设定电流进行恒流充电，电池电压升到4.20V时，改为恒压充电，保持充电电压为4.20V。此时，充电电流逐渐下降，当电流下降至设定充电电流的1/10时，充电结束。
一般锂电池充电电流设定在0.2C至1C之间，电流越大，充电越快，同时电池发热也越大。而且，过大的电流充电，容量不够满，因为电池内部的电化学反应需要时间。就跟倒啤酒一样，倒太快的话会产生泡沫，反而不满。

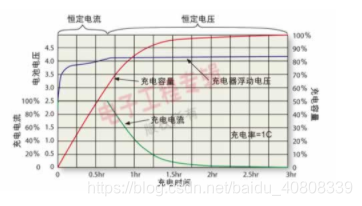

下面是锂电池典型充电曲线图

锂电池的放电

对电池来说，正常使用就是放电啦。
　　锂电池放电只需要注意很少的几点：第一，放电电流不能过大，过大的电流导致电池内部发热，有可能会造成永久性的损害。在手机上，这个倒是没有问题的，可以不考虑。第二，绝对不能过放电！锂电池最怕过放电，一旦放电电压低于2.7V，将可能导致电池报废。好在手机电池内部都已经装了保护电路，电压还没低到损坏电池的程度，保护电路就会起作用，停止放电。

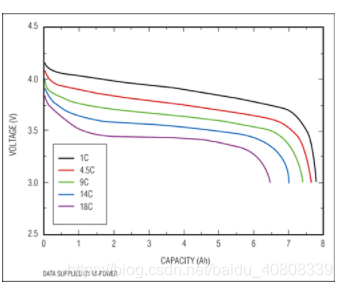

　　下面是一般锂电池的典型放电曲线图：

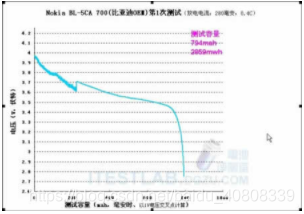

从典型放电曲线图上可以看出，电池放电电流越大，放电容量越小，电压下降更快。所以，一般情况下电池大负荷工作后，减少负荷会出现电压回升现象，就是所说的“回电”现象。给个图看看，这个放电曲线图在放电过程中停了一下，出现了“回电”。

锂电池的寿命

锂电池每一个“充电——放电”过程，称为一个充电循环。锂电池从工作开始，每个循环后的容量都会出现轻微下降，这是由电池的电极材料的性质决定的。
　　按照国家标准，当容量下降到额定容量的60％时，即认为电池寿命结束。通常锂电池寿命不小于500次循环，就是指500次充电循环后，容量不小于额定容量的60％。
提高锂电池寿命的方法
一般的充放电循环，是“充满——放空”。这样对电极材料来说负荷比较大。每次充电不要完全充满，放电不要完全放空，可以大大延长寿命。一般来说，5至10个浅放电周期等于1个满放电周期。另外，降低充电电压，也可以延长电池寿命。
其实，不要把电池看得太娇贵，锂电池的自然衰减还是很明显的，一块新电池，存放时间长了，容量一样下降。充满电存放的话，下降的更厉害。测试说，如果把充放电过程控制在80％的容量，循环寿命可超过2000次。所以，不用每次把电池用完才充，也不要非得充到100％。另外，插电脑上传文件时，USB口充电功能没必要关闭，那一点时间的充电不会影响循环寿命，因为那样根本到不了一个循环。电池在存放时，应该是充到一半的。发两个图，对比一下，是BL5C电池的放电容量测试图，一个是三洋OEM的，一个是比亚迪OEM的。

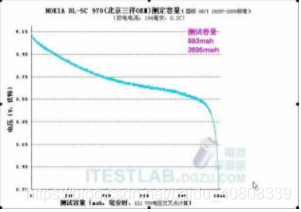

先上三洋的：

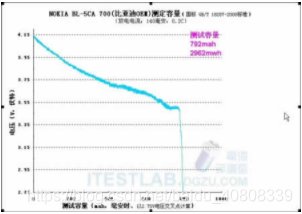

比亚迪的：

上两张图，其中三洋的BL5C额定容量是970mAh，比亚迪的BL5CA额定容量是700。容量不一样，不用对比。但看得出来，比亚迪的放电曲线不够平滑，放电结束时截止也太快。不知道现在比亚迪的质量是否和三洋的一样了。
