NR 5G SSB介绍

SSB概念

SSB包含了PSS，SSS，PBCH
同步信号和PBCH块(Synchronization Signal and PBCH block, 简称SSB)，它由主同步信号(Primary Synchronization Signals, 简称PSS)、辅同步信号(Secondary Synchronization Signals, 简称SSS)、PBCH三部分共同组成。
通过PSS和SSS，UE可以获得定时信息，频偏信息，小区ID等信息；
通过PBCH可以获得无线帧号，与空口进行对齐，以及调度SIB1的一些信息。

SSB特征

SSB时域上共占用4个OFDM符号，频域共占用240个子载波(20个PRB)，编号为0~239，如下图所示：

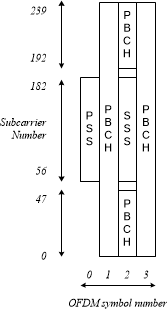

SSB的时频结构示意图

1、PSS位于符号0的中间127个子载波。
2、SSS位于符号2的中间127个子载波；为了保护PSS、SSS，它们的两端分别有不同的子载波Set 0。
3、PBCH位于符号1/3，以及符号2，其中符号1/3上占0~239所有子载波，符号2上占用除去SSS占用子载波及保护SSS的子载波Set 0以外的所有子载波。
4、DM-RS位于PBCH中间，在符号1/3上，每个符号上60个，间隔4个子载波，其中子载波位置偏移为：(其中物理小区总共为1008个)。
5、其中PSS、SSS、PBCH及其DM-RS占用不同的符号

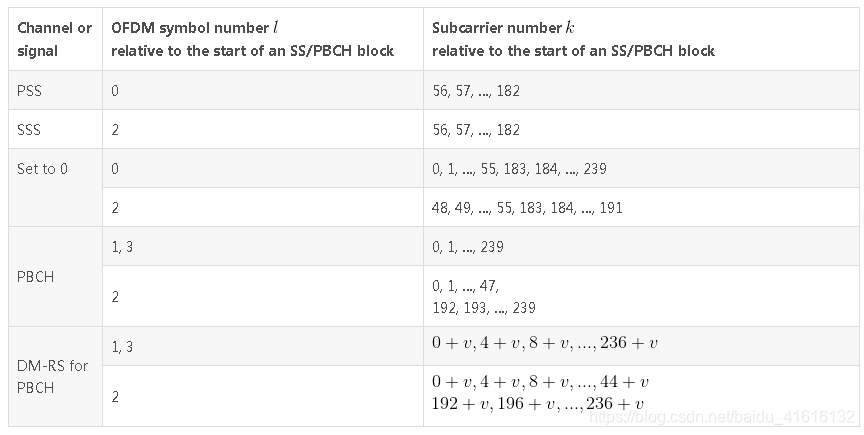

PSS、SSS、PBCH及其DM-RS在SSB中占用资源(协议38.211)如下图所示：

注：
1) 其中和分别表示SSB内的频域索引和时域索引；
2) 其中的含义参见上面DM-RS的描述；
3) 其中“Set 0”表示UE可假定上图的该部分的RE被设置为0。

SSB频域

对于SSB频域位置的确定，两种确定方式：
1、 UE在没收到显性指示SSB频域位置时，UE确定SSB的频域位置
2、 UE在收到显性指示SSB的频域位置时，UE确定SSB的频域位置

未搜到SIB1之前的SSB频域位置

1. 首先根据同步栅格(同步栅格指示当不存在SSB位置的显
