过负荷保护

1、基本原理

过负荷保护是指当被保护线路的电流超过额定值时，保护措施会自动断开电路，从而起到保护电器和人体的作用。这种保护措施是通过检测线路中的电流来判断是否超过额定值，防止电器过热造成损坏或引发火灾等安全事故。

过负荷保护的实现主要依赖于两种原理：热保护和电磁保护。其中，温度保护是热保护的一种形式，它将温度敏感元件粘在或埋设在被保护设备的最热部位，实时监测设备的温度。当设备过热时，温度保护会切断电源，以达到保护设备的目的。

过负荷保护功能可以应用在各种不同的电气设备和电路中，如发电机、变压器、电机、照明系统等。它可以防止设备因电流超过其额定值而过热，避免绝缘损坏、电气线路短路甚至火灾等重大事故的发生。

具体来说，过负荷保护在电路中的作用包括：

1. 预防设备过载损坏：在电路中发生过载时，无法承受超过其额定值的电流，这会导致电气设备温度升高，影响其使用寿命甚至造成设备过热而损坏。过负荷保护可以监测和控制电路中的电流，当电路中的电流超过了设备的承受范围，过负荷保护会自动断开电路，避免设备过载而损坏。
2. 防止电路短路引起火灾：电路短路是指电路中两个电极之间的路径被直接连接而导致电流过大，容易引起设备或建筑物的火灾事故。当电路发生短路时，过负荷保护会迅速切断电路，防止电路短路引发的火灾事故。

因此，在设计和安装电路时，必须合理设置过负荷保护功能，以确保电气设备的长期可靠运行。

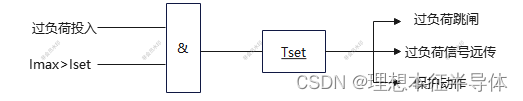

2、原理图
