STM32F4_HAL_GPIO输入——按键输入

1、按键简介

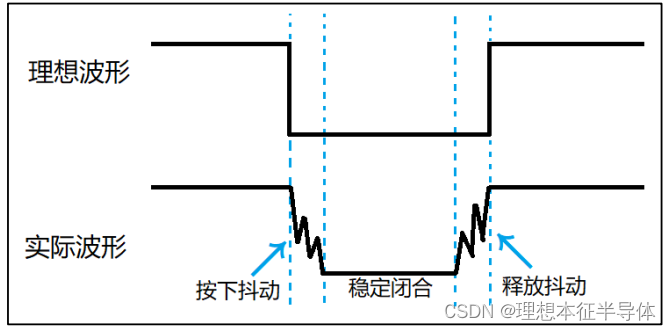

        常态下，独立按键是断开的，按下的时候才闭合。每个独立按键会单独占用一个 IO 口，通过 IO 口的高低电平判断按键的状态。但是按键在闭合和断开的时候，都存在抖动现象，即按键在闭合时不会马上就稳定的连接，断开时也不会马上断开。这是机械触点，无法避免。独立按键抖动波形图如下：

        图中的按下抖动和释放抖动的时间一般为 5~10ms， 如果在抖动阶段采样， 其不稳定状态可能出现一次按键动作被认为是多次按下的情况。为了避免抖动可能带来的误操作，我们要做的措施就是给按键消抖（即采样稳定闭合阶段）。消抖方法分为硬件消抖和软件消抖，我们常用软件的方法消抖。

        软件消抖：方法很多， 我们例程中使用最简单的延时消抖。 检测到按键按下后，一般进行10ms 延时，用于跳过抖动的时间段，如果消抖效果不好可以调整这个 10ms 延时，因为不同类型的按键抖动时间可能有偏差。待延时过后再检测按键状态，如果没有按下，那我们就判断这是抖动或者干扰造成的；如果还是按下，那么我们就认为这是按键真的按下了。对按键释放的判断同理。

        硬件消抖：利用 RC 电路的电容充放电特性来对抖动产生的电压毛刺进行平滑出来，从而实现消抖。

本实验采用软件消抖的方法。

2、GPIO输入寄存器（IDR）

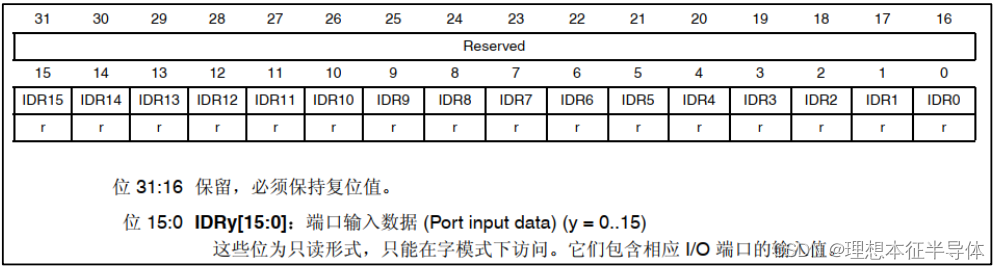

        本实验我们将会用到 GPIO 端口输入数据寄存器，下面来介绍一下，该寄存器用于存储 GPIOx 的输入状态，它连接到施密特触发器上， IO 口外部的电平信号经过触发器后，模拟信号就被转化成 0 和 1 这样的数字信号，并存储到该寄存器中。寄存器描述如图：

        该寄存器低 16 位有效，分别对应每一组 GPIO 的 16 个引脚。当 CPU 访问该寄存器，如果对应的某位为 0(IDRy=0)，则说明该 IO 口输入的是低电平，如果是 1(IDRy=1)，则表示输入的是高电平， y=0~15。

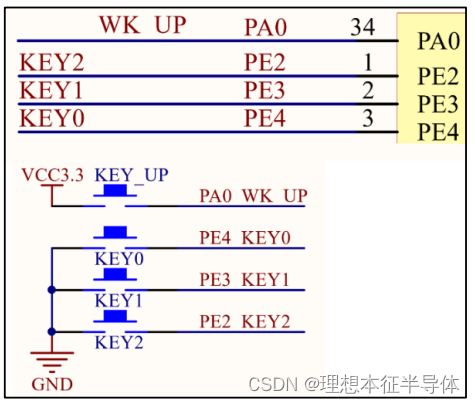

3、硬件设计

        本实验通过开发板上的四个独立按键控制 LED 灯： KEY0 控制 LED0 翻转， KEY1 控制 LED1 翻转， KEY2 控制 LED0、 LED1 同时翻转， KEY_UP 控制蜂鸣器翻转。

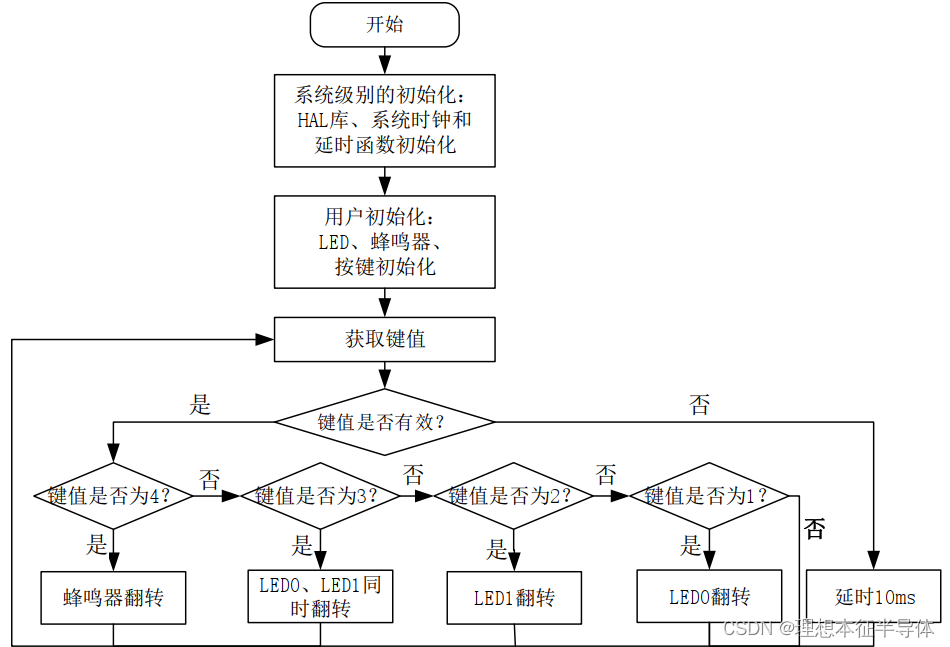

4、程序设计

HAL_GPIO_ReadPin 函数是 GPIO 口的读引脚函数。其声明如下：

GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin);

函数描述：用于读取 GPIO 引脚状态，通过 IDR 寄存器读取。

形参 1 是端口号，可以选择范围： GPIOA~GPIOG。

形参 2 是引脚号，可以选择范围： GPIO_PIN_0 到 GPIO_PIN_15。

函数返回值：引脚状态值 0 或者 1

GPIO 输入配置步骤

1）使能对应 GPIO 时钟

__HAL_RCC_GPIOA_CLK_ENABLE();
__HAL_RCC_GPIOE_CLK_ENABLE();

2） 设置对应 GPIO 工作模式（上拉/下拉输入）

        本实验 GPIO 使用输入模式（带上拉/下拉），从而可以读取 IO 口的状态，实现按键检测， GPIO 模式通过函数 HAL_GPIO_Init 设置实现。

3） 读取 GPIO 引脚高低电平

        在配置好 GPIO 工作模式后，我们就可以通过 HAL_GPIO_ReadPin 函数读取 GPIO 引脚的高低电平，从而实现按键检测了。

key.h

#ifndef __KEY_H
#define __KEY_H

#include "./SYSTEM/sys/sys.h"


/******************************************************************************************/
/* 引脚 定义 */

#define KEY0_GPIO_PORT                  GPIOE
#define KEY0_GPIO_PIN                   GPIO_PIN_4
#define KEY0_GPIO_CLK_ENABLE()          do{ __HAL_RCC_GPIOE_CLK_ENABLE(); }while(0)   /* PE口时钟使能 */

#define KEY1_GPIO_PORT                  GPIOE
#define KEY1_GPIO_PIN                   GPIO_PIN_3
#define KEY1_GPIO_CLK_ENABLE()          do{ __HAL_RCC_GPIOE_CLK_ENABLE(); }while(0)   /* PE口时钟使能 */

#define KEY2_GPIO_PORT                  GPIOE
#define KEY2_GPIO_PIN                   GPIO_PIN_2
#define KEY2_GPIO_CLK_ENABLE()          do{ __HAL_RCC_GPIOE_CLK_ENABLE(); }while(0)   /* PE口时钟使能 */

#define WKUP_GPIO_PORT                  GPIOA
#define WKUP_GPIO_PIN                   GPIO_PIN_0
#define WKUP_GPIO_CLK_ENABLE()          do{ __HAL_RCC_GPIOA_CLK_ENABLE(); }while(0)   /* PA口时钟使能 */

/******************************************************************************************/

#define KEY0        HAL_GPIO_ReadPin(KEY0_GPIO_PORT, KEY0_GPIO_PIN)     /* 读取KEY0引脚 */
#define KEY1        HAL_GPIO_ReadPin(KEY1_GPIO_PORT, KEY1_GPIO_PIN)     /* 读取KEY1引脚 */
#define KEY2        HAL_GPIO_ReadPin(KEY2_GPIO_PORT, KEY2_GPIO_PIN)     /* 读取KEY2引脚 */
#define WK_UP       HAL_GPIO_ReadPin(WKUP_GPIO_PORT, WKUP_GPIO_PIN)     /* 读取WKUP引脚 */


#define KEY0_PRES    1              /* KEY0按下 */
#define KEY1_PRES    2              /* KEY1按下 */
#define KEY2_PRES    3              /* KEY2按下 */
#define WKUP_PRES    4              /* KEY_UP按下(即WK_UP) */

void key_init(void);                /* 按键初始化函数 */
uint8_t key_scan(uint8_t mode);     /* 按键扫描函数 */

#endif

key.c

#include "./BSP/KEY/key.h"
#include "./SYSTEM/delay/delay.h"


/**
 * @brief       按键初始化函数
 * @param       无
 * @retval      无
 */
void key_init(void)
{
    GPIO_InitTypeDef gpio_init_struct;                          /* GPIO配置参数存储变量 */
    KEY0_GPIO_CLK_ENABLE();                                     /* KEY0时钟使能 */
    KEY1_GPIO_CLK_ENABLE();                                     /* KEY1时钟使能 */
    KEY2_GPIO_CLK_ENABLE();                                     /* KEY2时钟使能 */
    WKUP_GPIO_CLK_ENABLE();                                     /* WKUP时钟使能 */

    gpio_init_struct.Pin = KEY0_GPIO_PIN;                       /* KEY0引脚 */
    gpio_init_struct.Mode = GPIO_MODE_INPUT;                    /* 输入 */
    gpio_init_struct.Pull = GPIO_PULLUP;                        /* 上拉 */
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;              /* 高速 */
    HAL_GPIO_Init(KEY0_GPIO_PORT, &gpio_init_struct);           /* KEY0引脚模式设置,上拉输入 */

    gpio_init_struct.Pin = KEY1_GPIO_PIN;                       /* KEY1引脚 */
    gpio_init_struct.Mode = GPIO_MODE_INPUT;                    /* 输入 */
    gpio_init_struct.Pull = GPIO_PULLUP;                        /* 上拉 */
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;              /* 高速 */
    HAL_GPIO_Init(KEY1_GPIO_PORT, &gpio_init_struct);           /* KEY1引脚模式设置,上拉输入 */

    gpio_init_struct.Pin = KEY2_GPIO_PIN;                       /* KEY2引脚 */
    gpio_init_struct.Mode = GPIO_MODE_INPUT;                    /* 输入 */
    gpio_init_struct.Pull = GPIO_PULLUP;                        /* 上拉 */
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;              /* 高速 */
    HAL_GPIO_Init(KEY2_GPIO_PORT, &gpio_init_struct);           /* KEY2引脚模式设置,上拉输入 */

    gpio_init_struct.Pin = WKUP_GPIO_PIN;                       /* WKUP引脚 */
    gpio_init_struct.Mode = GPIO_MODE_INPUT;                    /* 输入 */
    gpio_init_struct.Pull = GPIO_PULLDOWN;                      /* 下拉 */
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;              /* 高速 */
    HAL_GPIO_Init(WKUP_GPIO_PORT, &gpio_init_struct);           /* WKUP引脚模式设置,下拉输入 */

}

/**
 * @brief       按键扫描函数
 * @note        该函数有响应优先级(同时按下多个按键): WK_UP > KEY2 > KEY1 > KEY0!!
 * @param       mode:0 / 1, 具体含义如下:
 *   @arg       0,  不支持连续按(当按键按下不放时, 只有第一次调用会返回键值,
 *                  必须松开以后, 再次按下才会返回其他键值)
 *   @arg       1,  支持连续按(当按键按下不放时, 每次调用该函数都会返回键值)
 * @retval      键值, 定义如下:
 *              KEY0_PRES, 1, KEY0按下
 *              KEY1_PRES, 2, KEY1按下
 *              KEY2_PRES, 3, KEY2按下
 *              WKUP_PRES, 4, WKUP按下
 */
uint8_t key_scan(uint8_t mode)
{
    static uint8_t key_up = 1;  /* 按键按松开标志 */
    uint8_t keyval = 0;

    if (mode) key_up = 1;       /* 支持连按 */

    if (key_up && (KEY0 == 0 || KEY1 == 0 || KEY2 == 0 || WK_UP == 1))  /* 按键松开标志为1, 且有任意一个按键按下了 */
    {
        delay_ms(10);           /* 去抖动 */
        key_up = 0;

        if (KEY0 == 0)  keyval = KEY0_PRES;

        if (KEY1 == 0)  keyval = KEY1_PRES;

        if (KEY2 == 0)  keyval = KEY2_PRES;

        if (WK_UP == 1) keyval = WKUP_PRES;
    }
    else if (KEY0 == 1 && KEY1 == 1 && KEY2 == 1 && WK_UP == 0)         /* 没有任何按键按下, 标记按键松开 */
    {
        key_up = 1;
    }

    return keyval;              /* 返回键值 */
}
