【RDMA】rdma-core驱动源码包|ibverbs|rdmacm

目录

源码包

编译

用法

驱动包内的例子

其他

---

源码包

mellanox的rdma驱动源码包形式如下：

MLNX_OFED_LINUX-5.8-1.1.2.1-rhel9.0-ext/src/MLNX_OFED_SRC-5.8-1.1.2.1/SRPMS

rdma-core-58mlnx43-1.58112.src.rpm

rpm -ivh  rdma-core-58mlnx43-1.58112.src.rpm 安装完成后

源码解压到：/root/rpmbuild/SOURCES/

RDMA Core Userspace Libraries and Daemons

这是 Linux 内核驱动程序的用户空间组件，属于/infiniband 子系统。具体包含以下设备节点的用户空间库：

• /dev/infiniband/uverbsX（libibverbs）
• /dev/infiniband/rdma_cm（librdmacm）
• /dev/infiniband/umadX（libibumad）

libibverbs RDMA 内核驱动程序的用户空间组件包含在 providers/ 目录下。支持以下内核 RDMA 驱动程序：

• efa.ko
• iw_cxgb4.ko
• hfi1.ko
• hns-roce.ko
• i40iw.ko
• ib_qib.ko
• mlx4_ib.ko
• mlx5_ib.ko
• ib_mthca.ko
• ocrdma.ko
• qedr.ko
• rdma_rxe.ko
• siw.ko
• vmw_pvrdma.ko

此外，还提供了以下额外的服务守护进程：

• srp_daemon（ib_srp.ko）
• iwpmd（针对 iwarp 内核提供程序）
• ibacm（用于 InfiniBand 通信管理助手）

编译

进入驱动包目录，执行：

$ bash build.sh

输出在：build/bin 和 build/lib



build/bin 目录包含示例程序，build/lib 目录包含共享库。

注意：目前不易从构建目录运行插件，插件仅从系统路径加载

编译之前环境可能需要安装一些依赖，如：

CentOS 7:

$ yum install epel-release

$ yum install cmake3 ninja-build pandoc

详情见README.md

用法

略

驱动包内的例子

驱动包例子的源码在驱动包的excample内

 rdma_xclient.c 和 rdma_client.c 的区别

rdma_xclient.c  客户端只发，接收端只收

rdma_client.c    双边相互收发

使用 RDMA verbs API，较为底层，需要手动管理连接和操作；使用 RDMA CM API，更高层，封装了一些操作，使得代码更简洁易读。

rdma_xserver和rdma_xclient

用法：

usage: rdma_xserver

        [-p port_number]

        [-c communication type]

            r - RC: reliable-connected (default)

            x - XRC: extended-reliable-connected

usage: rdma_xclient

        [-s server]

        [-p port_number]

        [-c communication type]

            r - RC: reliable-connected (default)

            x - XRC: extended-reliable-connected

服务端：

rdma_xserver -p 8888

客户端：

rdma_xclient -s 10.252.8.1 -p 8888

rdma_server和rdma_client

usage: rdma_server

        [-s server_address]

        [-p port_number]

usage: rdma_xclient

        [-s server]

        [-p port_number]

        [-c communication type]

            r - RC: reliable-connected (default)

            x - XRC: extended-reliable-connected

服务端：

rdma_server -s 10.252.8.1 -p 8888

客户端：

rdma_client -s 10.252.8.1 -p 8888

其他

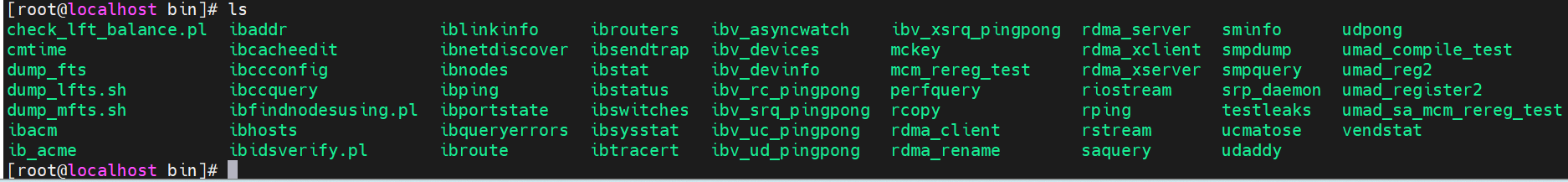

在编译出来的bin下还有：

[root@localhost bin]# ls

check_lft_balance.pl  ibaddr               iblinkinfo     ibrouters   ibv_asyncwatch    ibv_xsrq_pingpong  rdma_server   sminfo      udpong

cmtime                ibcacheedit          ibnetdiscover  ibsendtrap  ibv_devices       mckey              rdma_xclient  smpdump     umad_compile_test

dump_fts              ibccconfig           ibnodes        ibstat      ibv_devinfo       mcm_rereg_test     rdma_xserver  smpquery    umad_reg2

dump_lfts.sh          ibccquery            ibping         ibstatus    ibv_rc_pingpong   perfquery          riostream     srp_daemon  umad_register2

dump_mfts.sh          ibfindnodesusing.pl  ibportstate    ibswitches  ibv_srq_pingpong  rcopy              rping         testleaks   umad_sa_mcm_rereg_test

ibacm                 ibhosts              ibqueryerrors  ibsysstat   ibv_uc_pingpong   rdma_client        rstream       ucmatose    vendstat

ib_acme               ibidsverify.pl       ibroute        ibtracert   ibv_ud_pingpong   rdma_rename        saquery       udaddy

他们的用法可以使用：man xxx 查询 如：man rdma_client

udaddy  “udp”的测试

如果系统上没有安装doc手册，则可以访问： Index of /linux/man-pages/man1     在页面搜索相关的命令，查看其用法

cmtime

确定客户端和服务器应用程序之间的RDMA CM连接建立和拆除中各个“步骤”的最小和最大时间定时的“步骤”包括：

创建id、绑定地址、解析地址、解析路由、创建qp、连接、断开连接和销毁。

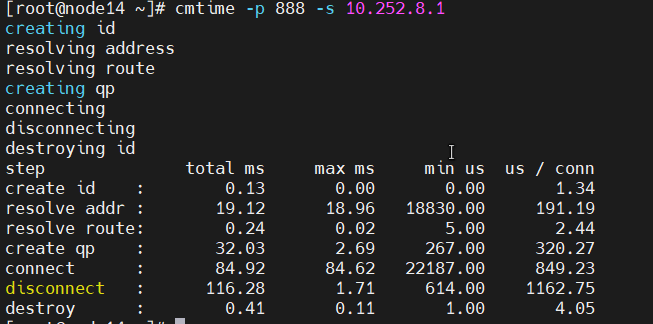

例子：

服务端

cmtime -p 888

客户端：

cmtime -p 888 -s 10.252.8.1

-s server_address 服务器系统监听连接的网络名称或IP地址。所使用的名称或地址必须经过RDMA设备路由。客户端需指定。

-b bind_address

要绑定到的本地网络地址。

-c connections

客户端与服务器之间建立的连接数。（默认100）

-p port_number

服务器的端口号。

-r retries

解析地址或路由时的重试次数。（默认2）

-t timeout_ms

解析地址或路由时的超时时间，以毫秒（ms）为单位。（默认2000 - 2秒）

ucmatose

使用librdmacm在两个节点之间建立一组可靠的RDMA连接，可选择在节点之间传输数据，然后断开连接。



用法：

ucmatose [-s server_address] [-b bind_address]
                 [-f address_format] [-P port_space]
                 [-c connections] [-C message_count] [-S message_size] [-a ack_timeout]
       ucmatose -s server_address [-b bind_address]
                 [-f address_format] [-P port_space]
                 [-c connections] [-C message_count] [-S message_size] [-t tos] [-a ack_timeout]

例子：

服务端：

ucmatose -b 10.252.8.1

客户端：

ucmatose  -s 10.252.8.1

ucmatose -b 10.252.64.25 -c 10

ucmatose -s 10.252.64.25 -c 10

rping

建立可靠的RDMA连接，使用librdmacm在两个节点之间。可选择在节点之间执行RDMA传输，然后断开连接。

mckey

使用librdmacm在节点之间建立一组RDMA多播通信路径，可选择将数据包传输给接收节点，然后拆除通信。



ib_acme ib_acme是用于IB ACM的测试和配置utility

ibv_rc_pingpong 通过可靠连接（RC）传输，在InfiniBand上运行一个简单的乒乓测试。

\ibv_uc_pingpong\ibv_ud_pingpong

ibv_srq_pingpong 通过可靠的连接（RC）传输，使用多个队列对（QPs）和一个共享的接收队列（SRQ），运行一个简单的InfiniBand ping-pong测试。

ibv_xsrq_pingpong:在InfiniBand上通过扩展可靠连接（XRC）传输服务运行一个简单的乒乓测试，使用共享接收队列（SRQ）。

riostream

使用RDMA协议（rsocket）进行流式传输，以连接和交换客户端和服务器应用程序之间的数据。

rstream

使用基于RDMA的流协议（rsocket）来连接客户端和服务器应用程序之间的数据交换。

udpong

使用不可靠的数据报流通过RDMA协议（rsocket）在客户端和服务器应用程序之间建立连接并交换数据。

RDMA的工具：

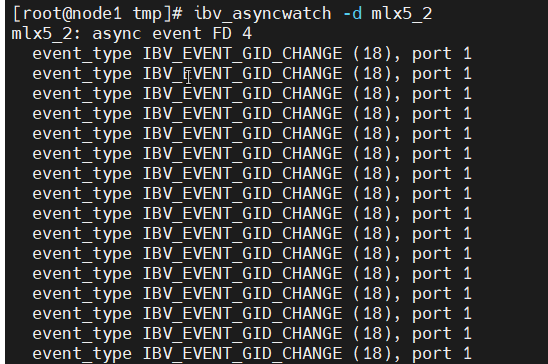

ibv_asyncwatch  将转发到用户空间的 RDMA 设备的异步事件显示出来。

ibv_asyncwatch -d mlx5_bond_0

vendstat

使用特定厂商的 MAD（管理数据包）来访问超出 IB 规范的厂商特定功能。目前，支持 Mellanox InfiniSwitch-III（IS3）和 InfiniSwitch-IV（IS4）。
