软件层：Extended Libfabrics 2.0

未来 AI 和 HPC 网络的关键需求

术语

UEC: 超级以太联盟

UET: 超级以太传输协议

Tail latency: 尾部延迟，（以通信阶段最后一条消息的到达时间为衡量标准）是系统性能的关键指标。

简介

什么是UEC：超以太网联盟（Ultra Ethernet Consortium，简称UEC），一个推动以太网技术在高性能计算（HPC）、人工智能（AI）和云计算等领域发展的行业组织。

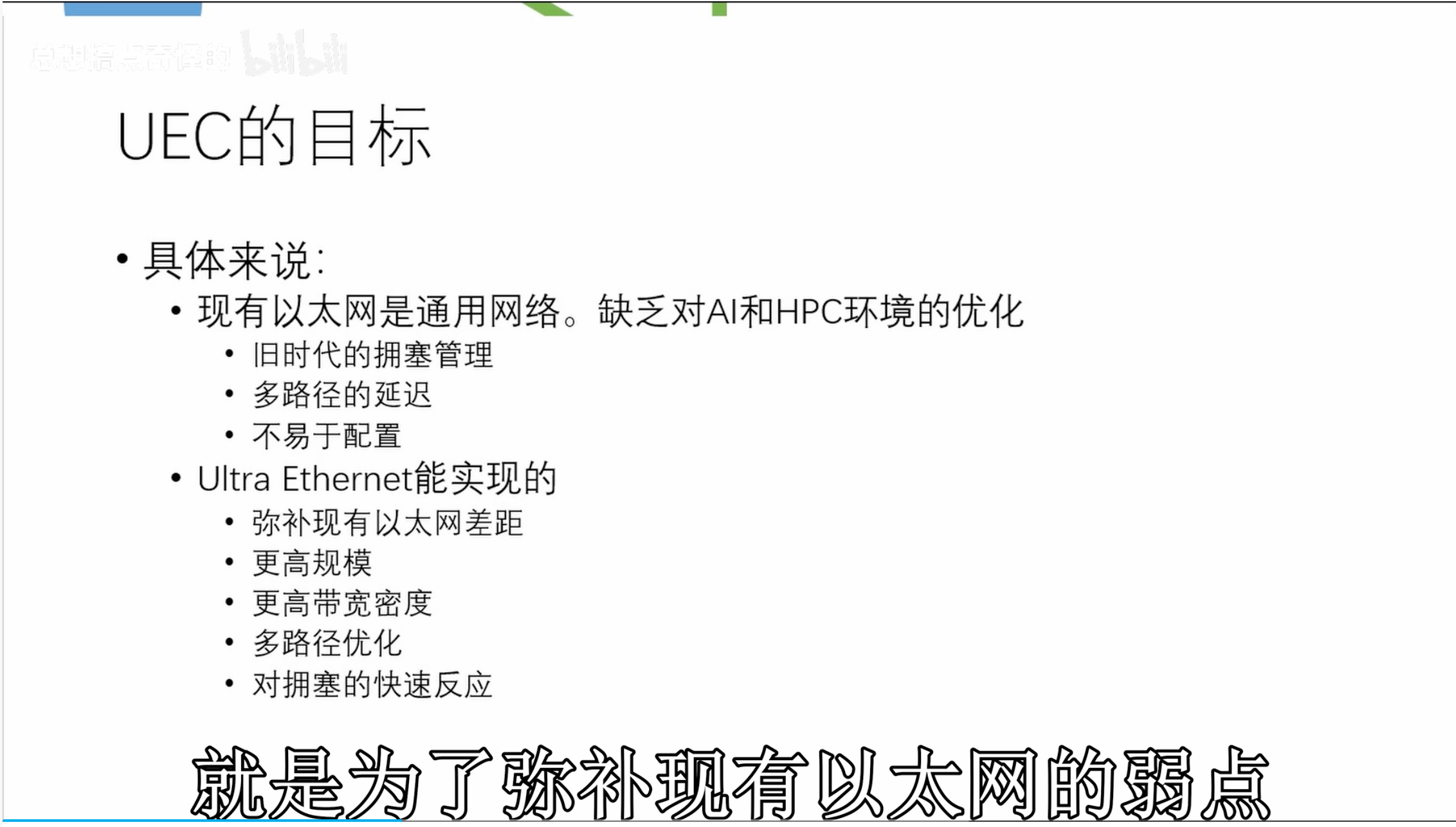

什么需要UEC：

当前高速网络集群使用RDMA有一些问题，多个厂商组成UEC 提出一种“升级版”的以太网通信协议栈来代替RDMA。

超以太网协议栈

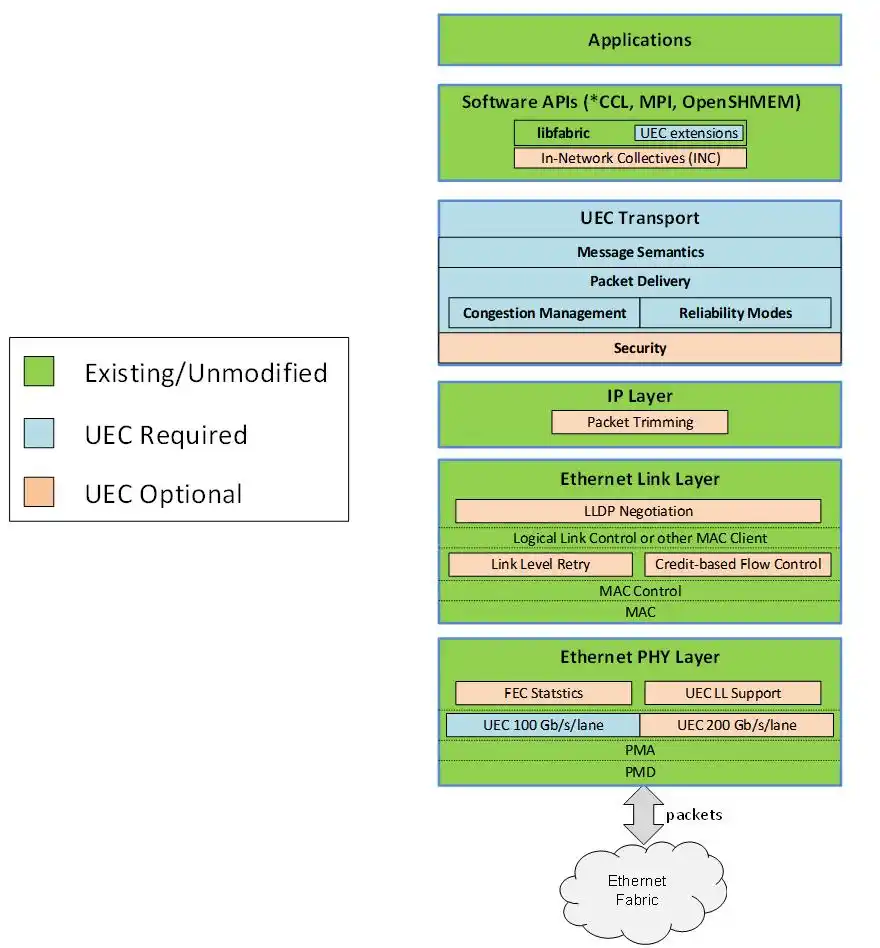

协议栈概览

▣ 物理层与传统以太网完全兼容，可选支持FEC（前向纠错）统计功能

▣ 链路层 可选支持链路层重传（LLR），并支持包头压缩，为此扩展了LLDP的协商能力

▣ 网络层 依然是IP协议，没有变化

▣ 传输层 是全新的，作为UEC协议栈的核心数据包传输子层（Packet Delivery）和消息语义子层（Message Semantics）。包传输子层实现新一代拥塞控制、灵活的包顺序等功能，消息语义子层支持xCCL和MPI等消息。可选支持安全传输。另外，[在网集合通信]（In Network Collective，INC）也在这一层实现

▣ 软件API层。提供UEC扩展的Libfabrics 2.0

协议栈说明

物理层

UEC 1.0规范下的物理层与传统以太网（符合IEEE802.3标准）完全兼容，支持每通道100Gbps和200Gbps速率，在此基础上实现800Gbps和更高的端口速率。

另外可选支持物理层性能指标统计功能（PHY metrics）。这些指标基于 FEC 码字进行计算，不受流量模式和链路利用率的影响。估计算法基于FEC错误计数器的数据，从而得出不可纠正错误率（UCR ）和数据包错误平均间隔（MTBPE）。这些指标衡量了物理层的传输性能和可靠性，用于上层的遥测和拥塞控制等。为了支持新的 UEC 链路层功能，UEC规范中也对协调子层（RS）进行了相应的修改。

链路层

UEC链路层最大的变化是引入了LLR（Link Level Retry）协议。它可以让以太网不依赖PFC，实现无损传输。

LLR 机制是基于帧的。每个帧都分配了一个序列号，接收端成功接收这一帧后，检查帧的序列号是否符合预期，如果正确，发送确认消息（ACK），如果发现帧乱序或者丢失，则发送否定确认消息（NACK）。发送端具有超时机制，用于保证在 NACK 丢失时重传。

传输层(UET，新一代协议栈的核心)

前文提过，传统的RDMA网络传输层（包括IB和RoCE）在多路径传输、负载分担、拥塞控制以及参数调优等方面存在着不足之处。随着AI/HPC集群规模增长，网络的确定性和可预测性越来越困难，需要全新的方法来解决。

UEC传输层（UEC Transport Layer，简称UET）运行在IP和UDP协议之上, 支持实现以下几大技术目标：

▣ 支持高达 100 万个 GPU/TPU 的算力集群

▣ 往返时间低于 10μs

▣ 单接口带宽800Gbps及以上

▣ 网络利用率超过85%

选择性重传（Selective Retransmit）

传统传输协议，如TCP需要严格的传输顺序，并采用了Go-Back-N机制。而一个RDMA消息通常包含多个数据包，只要有一个数据包错误，则从这个数据包起的所有数据包都要重传。这让偶尔的传输错误被放大，加剧了网络拥塞。UEC采用选择性重传机制，仅传输错误的数据包。

乱序交付（Out-of-Order Delivery）

UET不仅支持有序传输，也支持无序传输。这是因为现代网络中通常有多路径存在，同一个流的数据包经过不同路径传输，就可能造成乱序。如果还要求严格的顺序传输，就无法利用多路径来实现负载分担。此外，选择性重传也需要无序传输的支持。为了实现无序传输，需要接收方有更大的数据包缓冲区，从而将乱序的数据包组成一个完整的RDMA消息。

UET支持四种传输方式：

▣ ROD (Reliable Ordered Delivery)

– 需要拥塞控制、有序、可靠、无重传（依旧采用Go-Back-N）

▣ RUD (Reliable Unordered Delivery)

– 需要拥塞控制、无序、可靠、无重传

▣ RUDI (RUD for Idempotent Operations)

– 可选拥塞控制、无序、可靠、重传

▣ UUD (Unreliable Unordered Delivery)

– 可选拥塞控制、无序、不可靠、重传

包喷洒（Packet Spraying）

包喷洒是一种基于包的多路径传输。由于传统传输协议不支持无序传输，同一个数据流必须按照同一个路径传输，否则就会造成乱序，引发重传。而在AI/HPC应用中，存在大量的“大象流”，它们数据量大、持续时间长，如果能使用多路径传输一个流，将显著提高整个网络的利用率。

由于支持了RUD，UET就可以将同一个流的不同包分散到多个路径上同时传输，实现包喷洒功能。这让交换机可以充分发挥ECMP甚至WCMP（Weighted Cost Multi- Pathing）路由能力，将去往同一目的地的数据包通过多条路径发送，大幅度提高网络利用率。

拥塞控制（Congestion Control）

UET 拥塞控制包含以下重要特性，由端侧硬件和交换机配合完成，有效减小了尾部延迟。

▣ Incast管理。它用于解决集合通信（Collective）中下行链路上的扇入问题。AI和HPC应用经常采用集合通信在多个节点之间同步信息，当多个发送者同时向一个接收者发送流量，就会产生Incast(多打一)拥塞。

▣ 速率调整加速。现有的拥塞控制算法，在发生网络拥塞后调整速率的过程较长，而 UET 可以快速上升到线速。方法是测量端到端延迟来调节发送速率，以及根据接收方的能力通知发送方调整速率。

▣ 基于遥测。源自网络的拥塞信息可以通告拥塞的位置和原因，缩短拥塞信令路径并向终端节点提供更多信息，从而实现响应速度更快的拥塞控制。

▣ 基于包喷洒的自适应路由。当拥塞发生时，通过包喷洒技术将流量重新路由到其它路径上，绕过拥塞点。

端到端的安全

UEC在传输层内置安全。它是基于作业（Job）的，可以对整个作业的流量进行端到端的AES加密，充分利用 IPSec 和PSP（Packet Security Protocol）的能力，减小安全加密的开销，提供可扩展安全域，并且可以由硬件卸载。

在网计算（In Network Collectives）

在网计算最早应用在HPC集群，业界主要有两个思路，一是基于网卡的，二是基于交换机。

UEC V1.0 的目标是后者，即将集合操作卸载到各级交换机上完成，避免过多的收发次数，降低节点交互频率和处理时延开销，减少约一半数据传输量，从而加速All-Reduce操作。

在部署实现上，目前AI智算领域唯一大规模商用的案例仅有英伟达的SHARP（在ASIC层面实现的硬件加速），以太网设备厂家仍处在探索阶段，例如将算力内置于交换机或外接，甚至P4可编程都是可能的思路方向。

软件层：Extended Libfabrics 2.0

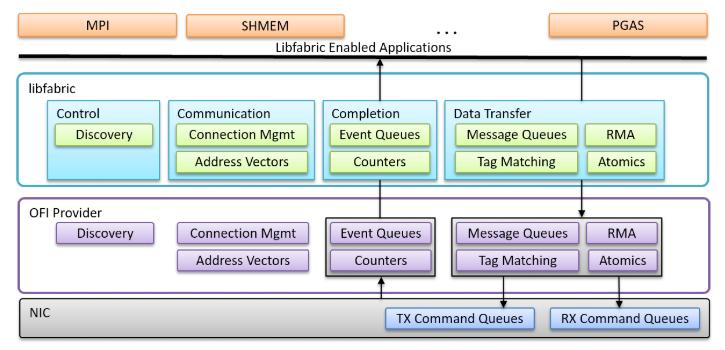

在软件层，UEC提供简化的API。它简化了RDMA操作，并为AI和HPC应用提供专用的API，如xCCL, MPI, PGAS和OpenShmem等。

硬件升级：支持UEC的交换机和网卡

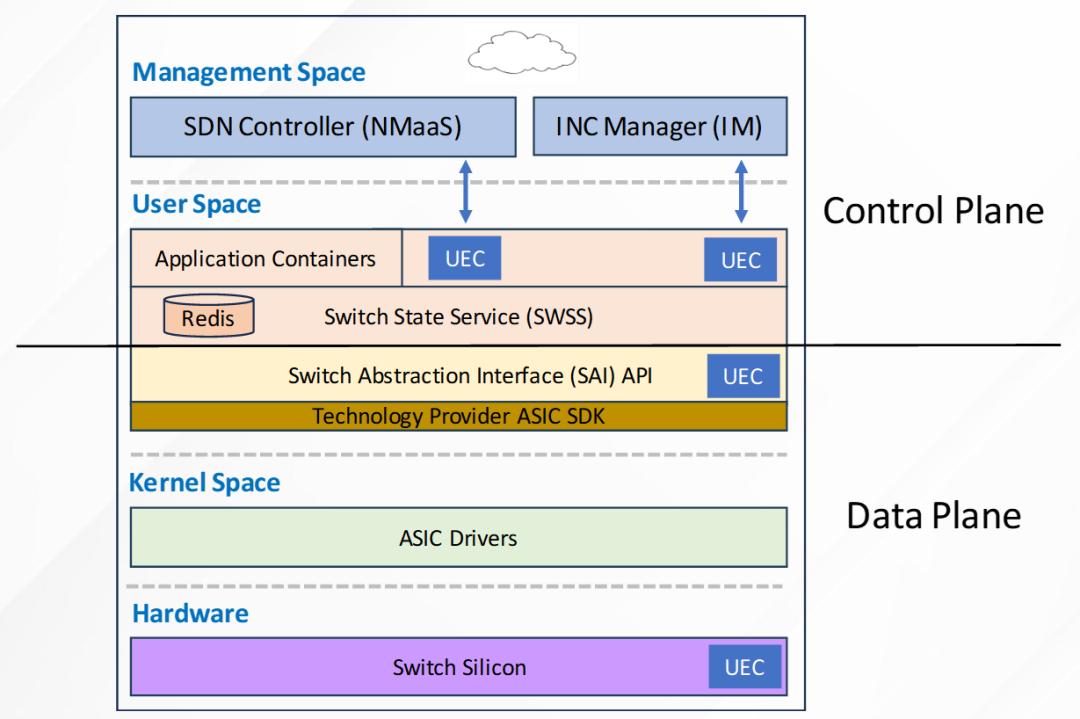

UEC在规范中定义了支持超级以太网交换机的架构，可以看到大体是继承了SONiC的架构。这部分的主要关注在于控制平面上支持INC和SDN控制器；数据平面升级了SAI（Switch Abstraction Interface）API调用硬件提供的INC等能力。

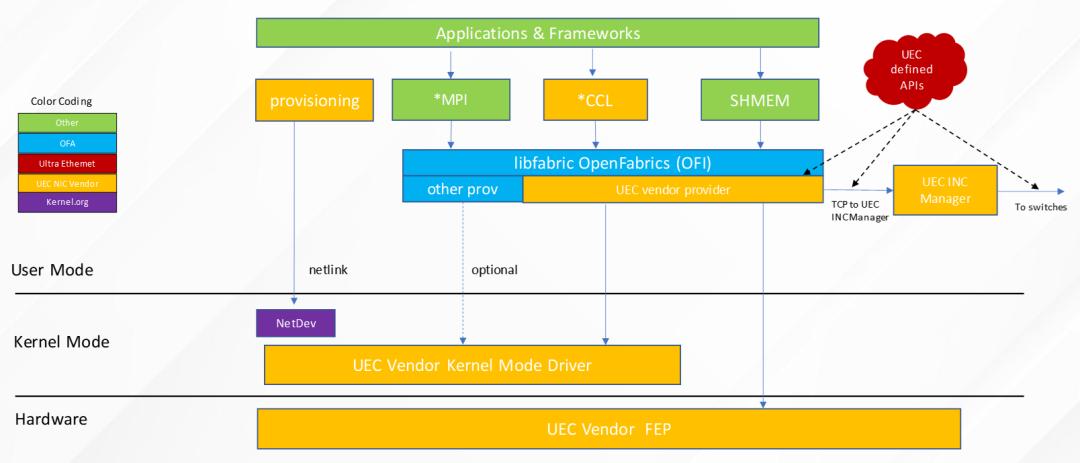

UEC同样定义了网络端点（Fabric End Point）的软硬件架构。在硬件层，网卡升级支持UEC功能。在操作系统内核态，实现网卡驱动。在用户态，基于libfabric扩展实现INC管理等功能，支持上层的xCCL/MPI/SHMEM等应用。

总的来说，UEC v1.0规范重构了数据中心以太网以完全替代传统的RDMA网络，用更高的性能、更低的成本实现稳定可靠、具有百万节点的AI/HPC集群。

星融元RoCE交换机与UEC

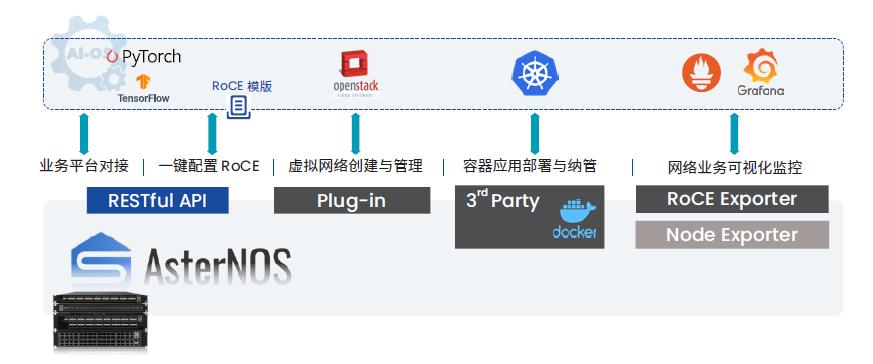

作为UEC成员单位，星融元提供的超低时延RoCE交换机（CX-N系列）全系采用高性能的标准白盒网络硬件，搭载为生产环境深度调优的企业级SONiC发行版——多项 Easy RoCE 特性，全面兼容现有规范并提供灵活、广大的升级空间，未来将平滑演进与新一代以太网标准保持同步。

UEC(UET)和ROCE比较

UET（Ultra Ethernet Transport，超以太网传输）和 RoCE（RDMA over Converged Ethernet）都是旨在提高网络性能的协议。

改进与目标：UET 作为下一代应用于 AI 超算和 HPC 的网络协议，旨在解决 RoCE 网络中的一些局限性，例如队头堵塞和在有损网络中的表现问题。

多路径与数据包喷洒：UET 引入了多路径和数据包喷洒技术，能够充分利用高带宽通信网络，而无需复杂的负载平衡算法。
播送管理机制：UET 提供了减少掉线的机制，并支持对 API 进行无序数据包发送，从而提升网络并发性能。
扩展性和安全性：UET 支持数万个计算节点共享密钥，符合大规模训练和推理的安全工程需求，同时也考虑到了隐私保护和内容监管的需求。

对比总结

灵活性：UET 相对于 RoCE 更加灵活，因为它设计时考虑到了有损网络环境下的操作，提供了更好的容错能力。
复杂度：由于 RoCE 需要维护无损网络，因此在网络配置和管理上可能更为复杂。而 UET 通过其多路径和数据包喷洒技术简化了这一过程。

性能：两者都追求高性能，但 UET 在处理网络拥塞和数据包丢失方面具有更先进的机制，可以提供更加稳定的性能。

安全性：UET 特别强调了安全工程的设计，包括高效的API会话管理和数据保密措施，这是RoCE所不具备的特性。

总之，虽然 RoCE 已经是高性能网络中的一个重要标准，但 UET 试图在其基础上进一步发展，提供更高的灵活性、稳定性和安全性，以满足未来AI和HPC应用的需求。
