【GPU】什么是 NVLink？

已于 2025-03-09 16:27:08 修改
阅读量1.1k 收藏 30
点赞数 23
分类专栏： 人工智能|大数据 文章标签： gpu cuda vnlink
于 2025-03-09 16:25:58 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/bandaoyu/article/details/146133455
版权

目录

前言

 NVLink说明

简介

技术特点

应用领域

一 环境准备

二 NVLink使用

实际应用

注意事项

常用状态查询

前言

建议阅读官网说明或官方博客文章:

NVLink & NVSwitch: https://www.nvidia.com/en-us/data-center/nvlink/

什么是 NVLink? | NVIDIA 英伟达博客 https://blogs.nvidia.cn/blog/what-is-nvidia-nvlink/

 NVLink说明

简介

NVLink就是英伟达（NVIDIA）开发并推出的一种总线及其通信协议，主要用于GPU之间或GPU与CPU、网络接口卡（NIC）等其他外设的连接，提供更高效的传输性能（高带宽，低延迟）。

技术特点

  1. 点对点结构与串列传输：NVLink采用点对点结构，即直接在两个设备之间建立链路，这种设计极大地提高了数据传输的效率。同时，它使用串列传输方式，进一步提升了数据传输的速度。
  2. 高带宽与低延迟：相较于传统的PCIe接口，NVLink提供了更高的带宽和更低的数据传输延迟。这使得NVLink在需要大规模数据交互的高性能计算场景中表现出色。
  3. 数据缓存一致性：从NVLink 2.0版本开始，引入了数据缓存一致性功能。这意味着CPU和GPU之间可以在硬件层面实现数据一致性，大大提升了CPU和GPU之间的数据交互效率。
  4. 支持多种设备连接：NVLink不仅支持GPU之间的连接，还支持GPU与CPU、网络接口卡（NIC）等其他外设的连接，提供了灵活的设备连接方案。

应用领域

NVLink主要应用于需要大规模并行计算的高性能场景中，如深度学习、AI推理、科学模拟和金融分析等。特别是在深度学习领域，NVLink允许多个GPU之间实现高速数据传输，从而大幅加速了模型训练的速度。

技术优势

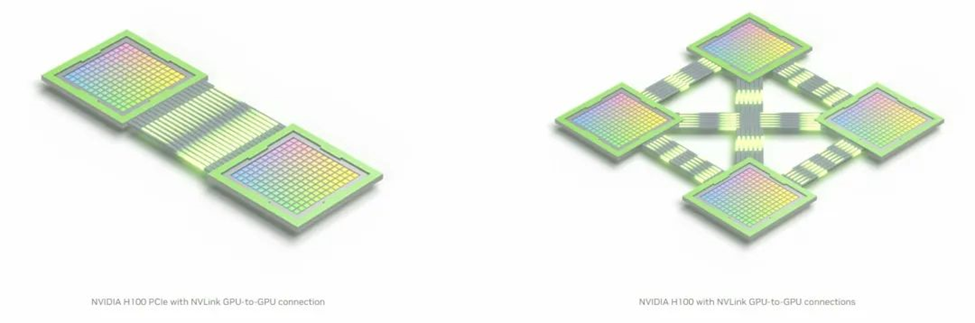

NVLink4.0 VS PCIe5.0 带宽是5倍，能效是5倍

四代 NVLink 连接主机和加速处理器的速度高达每秒 900GB/s，是传统 x86 服务器的互连通道PCIe 5.0 带宽的 7 倍多。每传输 1 字节数据仅消耗 1.3 皮焦，因此 NVLink 的能效是 PCIe 5.0 的 5 倍。

 通常通过印在计算机板上的多对导线实现，可以让处理器以闪电般的速度收发共享内存池中的数据。

一 环境准备

1. 确认硬件支持

  • GPU 支持：确保 GPU 支持 NVLink，如 NVIDIA Tesla V100、A100 或 GeForce RTX 3090 等。

  • 主板支持：主板需具备 NVLink 接口，通常为高端工作站或服务器主板。

  • NVLink 桥接器：根据 GPU 数量和布局选择合适的桥接器。

2. 安装硬件

  • 安装 GPU：将 GPU 插入主板 PCIe 插槽。

  • 连接 NVLink 桥接器：将桥接器安装在 GPU 的 NVLink 接口上，确保连接稳固。

3. 安装驱动和软件

  • 安装 NVIDIA 驱动：从 NVIDIA 官网下载并安装最新驱动。

  • 安装 CUDA 工具包：如需使用 CUDA 应用，安装相应版本的 CUDA 工具包。安装与GPU驱动版本兼容的CUDA Toolkit，以便在GPU上进行编程和计算。

4. 配置系统

  • 启用 NVLink：在 BIOS/UEFI 中启用 NVLink 支持（如有选项）。

  • 检查连接状态：使用 nvidia-smi 命令查看 GPU 状态，确认 NVLink 已启用。

二 NVLink使用

5. 使用 NVLink

  • 多 GPU 应用：在支持多 GPU 的应用中启用 NVLink 加速。

  • 深度学习框架：如 TensorFlow 或 PyTorch，可通过设置启用 NVLink 优化。

    • 如果你打算使用NVLink进行深度学习，需要配置深度学习框架（如TensorFlow、PyTorch等）以利用NVLink。
    • 对于TensorFlow，可以使用以下代码片段配置：
      import tensorflow as tf
tf.config.experimental.set_visible_devices(tf.config.experimental.list_physical_devices('GPU')[0:2], 'GPU')
logical_gpus = tf.config.experimental.list_logical_devices('GPU')
print(len(logical_gpus), "Physical GPUs,", len(logical_gpus), "Logical GPUs")
    • 对于PyTorch，可以使用以下代码片段配置：
    import torch
torch.cuda.set_device(0)
print(torch.cuda.device_count())

6. 监控和优化

  • 监控性能：使用 nvidia-smi 监控 GPU 使用率和 NVLink 带宽。

  • 优化应用：根据应用需求调整配置，最大化 NVLink 性能。

实际应用

  1. 编写深度学习代码：
    • 在配置好深度学习框架后，可以编写深度学习代码并运行。
    • 在代码中，确保使用NVLink进行GPU之间的数据传输和同步。
  2. 运行和评估模型：
    • 运行深度学习代码，并监控训练过程中的日志和性能指标。
    • 使用测试数据集评估模型的性能，并根据需要进行调整和优化。
  3. 优化NVLink性能：
    • 根据实际应用场景和性能需求，调整NVLink的配置和参数以优化性能。
    • 监控NVLink的带宽利用率和延迟情况，并根据需要进行调整。

注意事项

  • 在使用NVLink时，务必确保所有连接都正确无误，以避免数据传输错误或系统崩溃。
  • 在配置深度学习框架时，需要根据实际情况选择适当的GPU设备和NVLink配置。
  • 在运行深度学习代码时，需要确保有足够的内存和计算资源来支持模型的训练和推理。

通过以上步骤，你可以成功使用NVLink进行GPU之间或GPU与其他外设之间的高效数据传输和同步。

常用状态查询

可以使用nvidia-smi命令来查看和管理NVLink的状态和配置：

  • nvidia-smi：查看 GPU 和 NVLink 状态。

  • nvidia-smi nvlink --status：查看 NVLink 连接状态。

  • nvidia-smi topo -m：查看 GPU 拓扑。

  • nvbandwidth：测试 NVLink 带宽。

  • nvidia-smi dmon：实时监控 NVLink 带宽。

以下是一些常用的NVLink命令及其功能：

  1. 查看NVLink信息：

    • nvidia-smi nvlink：显示系统的NVLink信息，包括链接状态、支持的功能等。
    • nvidia-smi nvlink -i <GPU_ID>：指定GPU的ID来查看该GPU的NVLink信息。
    • nvidia-smi nvlink -l <LINK_ID>：指定链接的ID来查看特定链接的信息。
    • nvidia-smi nvlink -s：显示链接的状态（活动/非活动）。
    • nvidia-smi nvlink -c：显示链接支持的功能列表。

  2. 查看NVLink拓扑信息：

    • nvidia-smi topo -m：显示NVLink的拓扑信息，包括GPU之间的连接关系。

  3. 查看NVLink带宽：

    • nvidia-smi nvlink --status：显示NVLink的状态和带宽信息，包括每个通道的带宽是否已启用。

  4. 错误计数器相关命令：

    • nvidia-smi nvlink -e：显示链接的错误计数器。
    • nvidia-smi nvlink -ec：显示链路的每通道CRC错误计数器。
    • nvidia-smi nvlink -re：将所有错误计数器重置为零。

  5. 吞吐量计数器相关命令：

    • nvidia-smi nvlink -gt <COUNTER_TYPE>：显示指定计数器类型的链路吞吐量计数器。<COUNTER_TYPE>参数由表示计数的流量类型的字符串组成，例如d表示以KiB显示tx和rx数据有效负载。

  6. 其他命令：

    • nvidia-smi nvlink -p：显示链接的远程节点PCI总线ID。
    • nvidia-smi nvlink -R：显示链接的远程设备PCI总线ID和NvLink ID。

注意事项：

  • 在使用这些命令之前，请确保已经安装了NVIDIA驱动程序，并且具有管理员权限。
  • 某些命令可能需要特定的硬件和软件版本支持，请查阅NVIDIA的官方文档以获取更多信息。
