本文介绍了DDR内存中的关键概念：bank不是金融机构，而是内存的逻辑分区；die是指芯片晶元单元；rank是构成一个通道所使用的die的数量；而channel则是内存的数据通道。通过理解这些概念，有助于深入理解DDR内存的工作原理。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

bank：不是银行。

die：芯片晶元单元。

rank：组成一个channel所用的die的数量。

channel：通道。

图 bank die rank channel
1 - 2 2 1
2 - 4 2？4？ 1
3 - 2 1 2
4 - 4 2 2

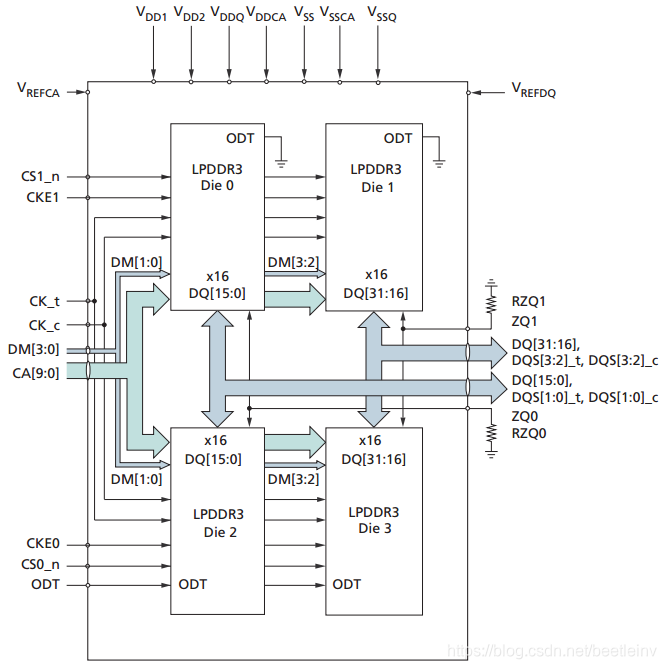

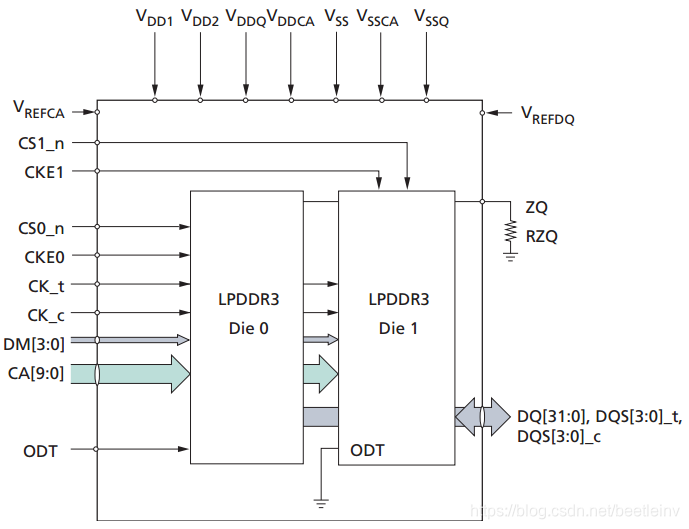

 图1                                                                             图2
