要想理解什么是DTE和DCE以及CTS、RTS的流控，那么我们要回到远古时代，现在都是用网口（RJ45）上网的，你经历过用串口（DB9、DB25）上网的年代吗？
DTE (data terminal equipment) 是数据终端设备。例如电脑，打印机。这种设备一般用 公头DB9/DB25连接器。

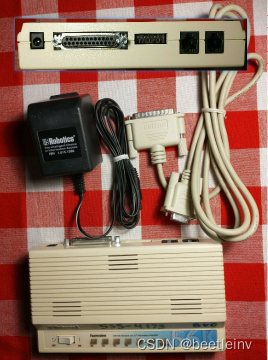

DCE (data communication equipment) 是数据通讯设备。例如调制解调器。这种设备上一般用母头DB9/DB25连接器。下图就是一个串口的调制解调器，用了DB25的母口。

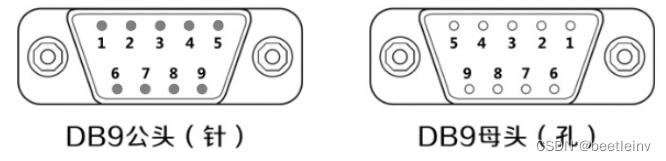

之所以定义DCE和DTE两种设备（或者模式），是为了区分串口通信中各个信号的方向。以DB9串口为例，信号方向定义如下。仔细看一下第2脚RXD，对于公头来说是输入，但公母对接之后，对于母头来说这个就是输出了。
| 引脚号 | 名称 | DTE / 公头 | DCE / 母头 | 描述 |
|---|---|---|---|---|
| 1 | DCD (data carrier detct) | - | - | 数据载波检测 |
| 2 | RXD (received data) | 输入 | 输出 | 串口数据输入 |
| 3 | TXD (trasmitted data) | 输出 | 输入 | 串口数据输出 |
| 4 | DTR (data terminal ready) | - | - | 数据终端就绪 |
| 5 | GND (signal ground) | - | - | 信号地 |
| 6 | DSR (data send ready) | - | - | 数据发送就绪 |
| 7 | RTS (request to send) | 输出 | 输入 | 发送数据请求 |
| 8 | CTS (clear to send) | 输入 | 输出 | 发送清除 |
| 9 | RI (ring indicator) | - | - | 铃声指示 |
现在很多ARM MCU或MPU都有DCE或DTE模式，这个模式就是为了切换信号方向的。如果在DTE模式，那么一般来说RXD就是输入。如果在DCE模式，那么RXD就是输出。但是也不一定，因为这个不是标准，没有标准组织来定义和维护，这个只是一个默认的规则。不管ARM的MCU或MPU如何定义，对于开发者来说，认准的是信号传输方向， 不要看名称是RXD还是TXD。
