ESP32学习（4）：ESP32-S3上实现ILI9488驱动LCD的显示

系列文章目录

ESP32学习（1）：ESP-IDF基于Visual Studio Code环境

ESP32学习（2）：ESP32-S3上运行hello world

ESP32学习（3）：ESP32上运行ILI9341驱动LCD

目录

系列文章目录

前言

一 硬件准备

二 程序编译

2.1 打开安装好的 Visual Studio Code，然后打开实验源程序。

 ​编辑

 2.2 接下来需要经过下面的5个具体步骤来完成初步编译实验。

1 设置驱动芯片

2 设置编译环境

 4 PC连接和设置

5 程序下载

2.3 最终显示效果

三 总结

---

前言

        ESP32的开发环境前面已经安装完成，并且测试了esp32-s3核心模组例子hello_world运行正常。

        接下来验证如何用esp32-s3的SPI口接ILI9488驱动的LCD液晶屏，正常显示。

{注意核实一下，windows的【系统信息】--【高级系统设置】--【环境变量(N)】中增加系统变量，变量名：IDF_PATH；变量值为IDF安装路径：D:\ESP32-IDF\esp\esp-idf）}

---

提示：以下是本篇文章正文内容，下面案例可供参考

一 硬件准备

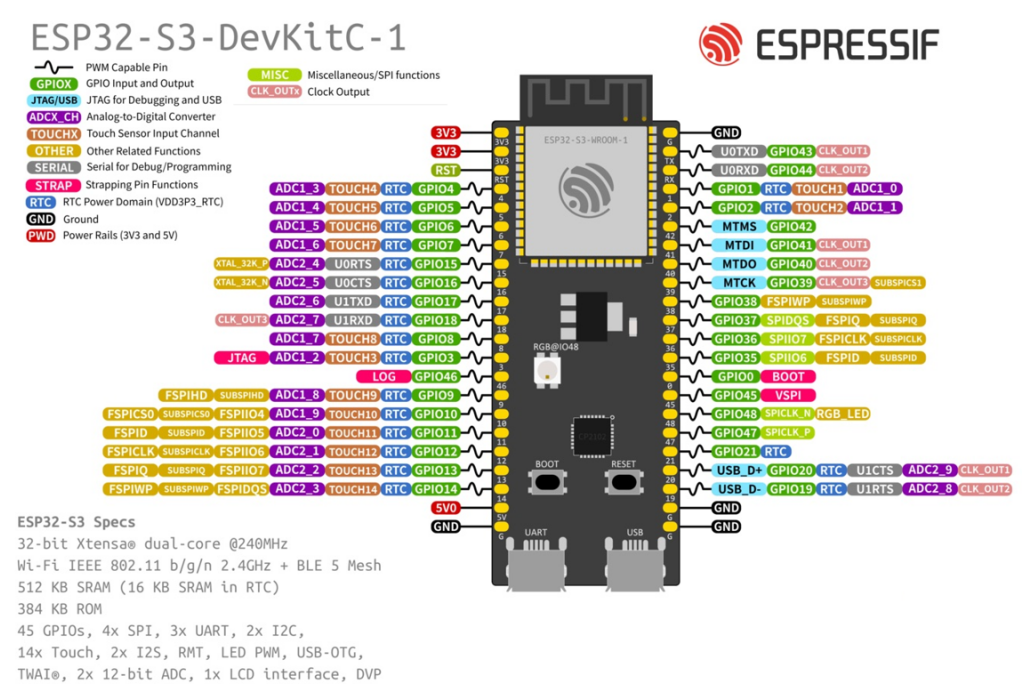

实验板：ESP32-S3-DevKitC-1 v1.0 （上面的模组是ESP32-S3-WROOM-1）

液晶屏：3.5寸TFT液晶屏 480×320 v1.0

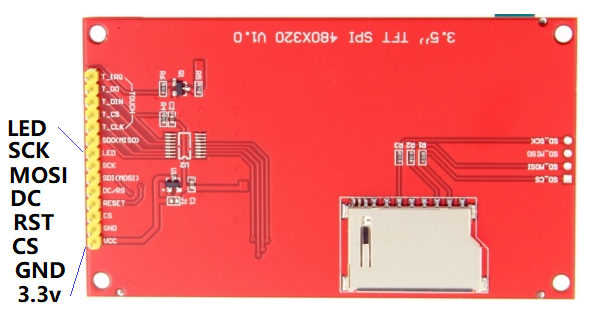

LCD屏管脚：{CS ,RESET,DC,MOSI,SCK,LED} ，接esp32-s3的GPIO：{4,5,37,35,36,7}

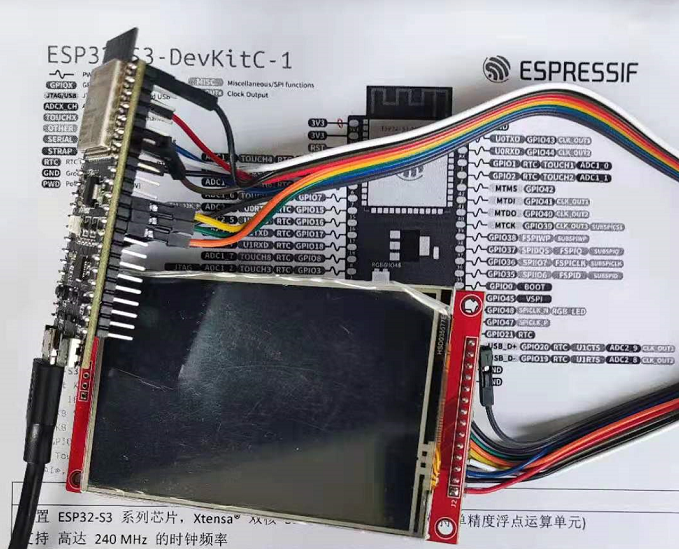

用杜邦线连接好，插上USB线



实验用程序：网上下载实验用源程序 lv_port_esp32-master

（ 网址：https://github.com/lvgl/lv_port_esp32）

   注意：下载的时候，链接中文件夹components中的文件要分别下载

二 程序编译

2.1 打开安装好的 Visual Studio Code，然后打开实验源程序。

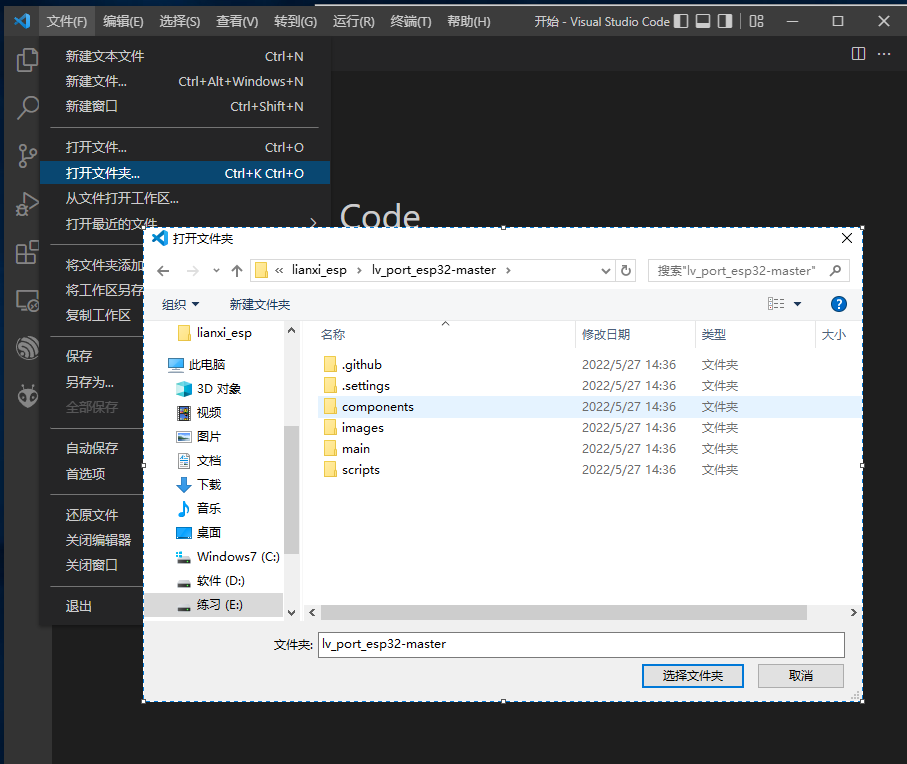

 选择打开实验用源程序所在的文件夹 lv_port_esp32-master

 2.2 接下来需要经过下面的5个具体步骤来完成初步编译实验。

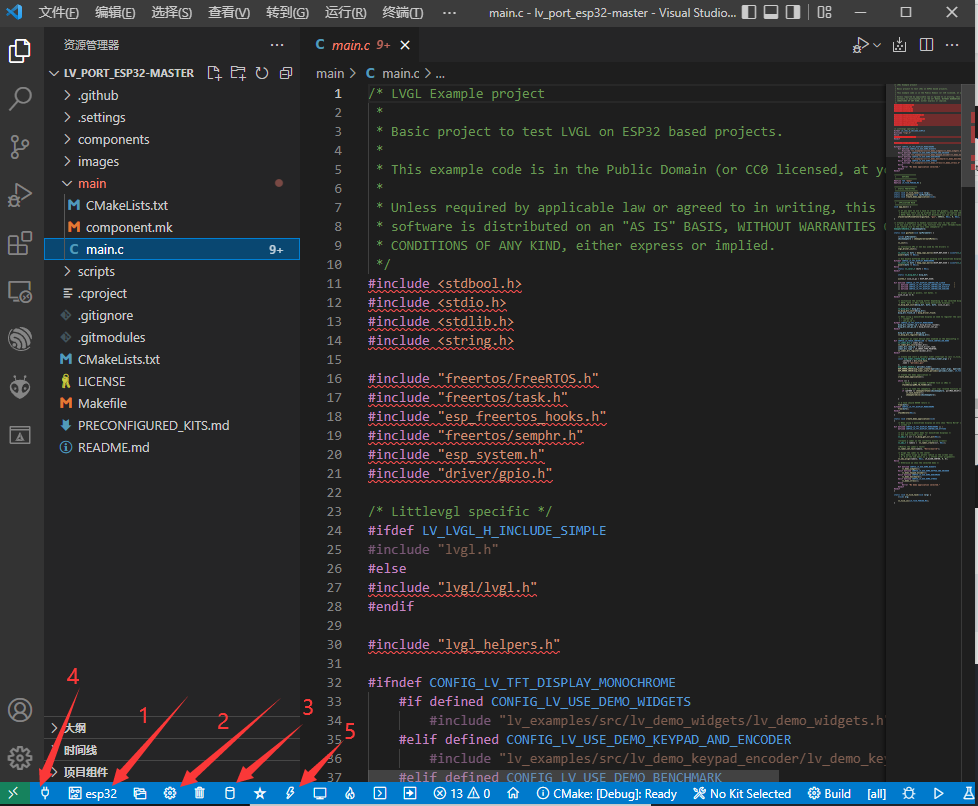

1 设置驱动芯片，2 设置编译环境、3开始编译， 反复更改排除错误再编译，

4 硬件连接和设置，5 程序下载。

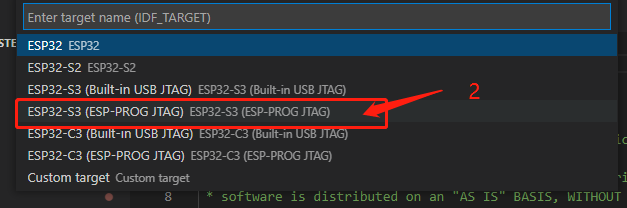

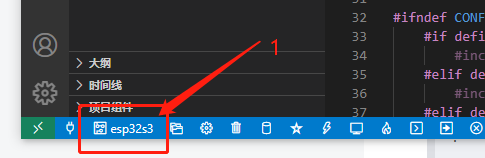

1 设置驱动芯片

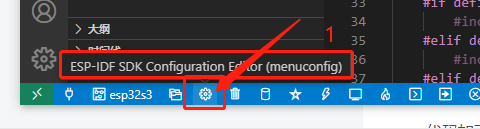

2 设置编译环境

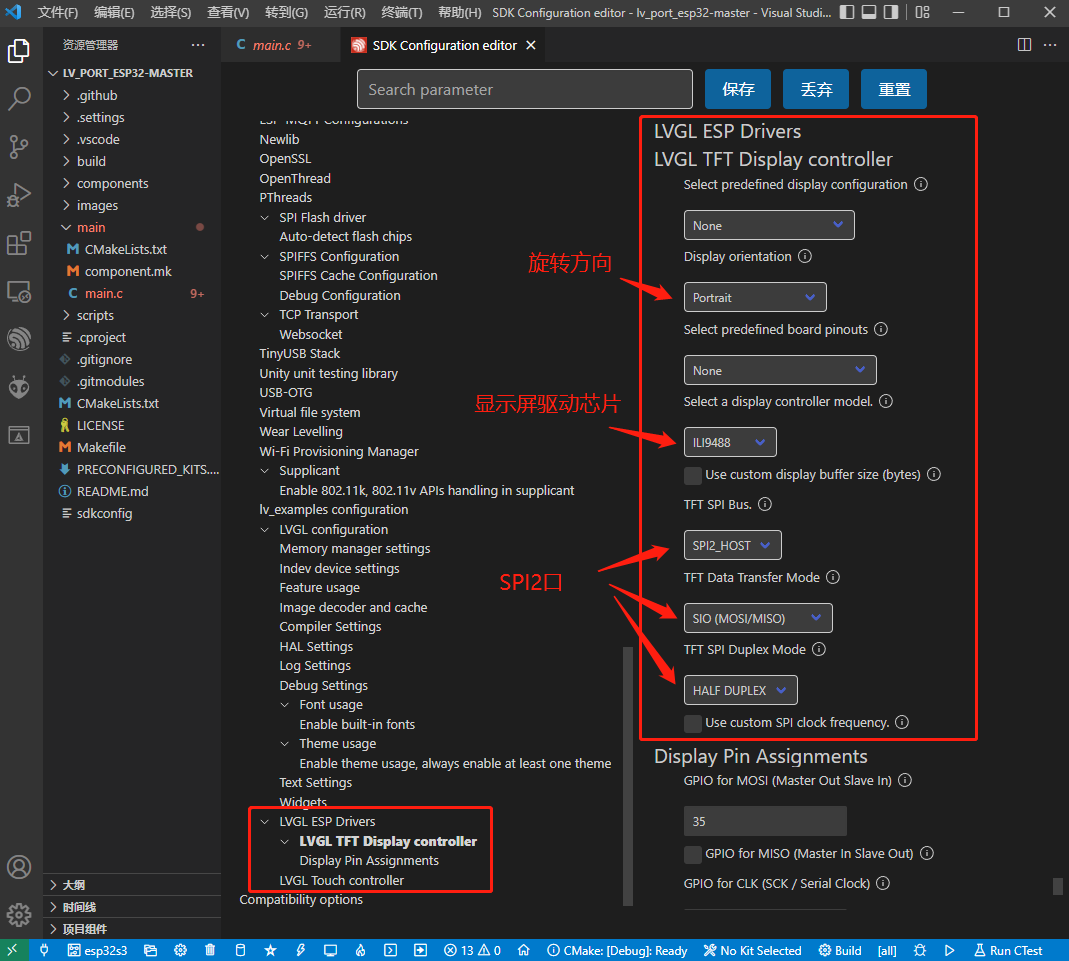

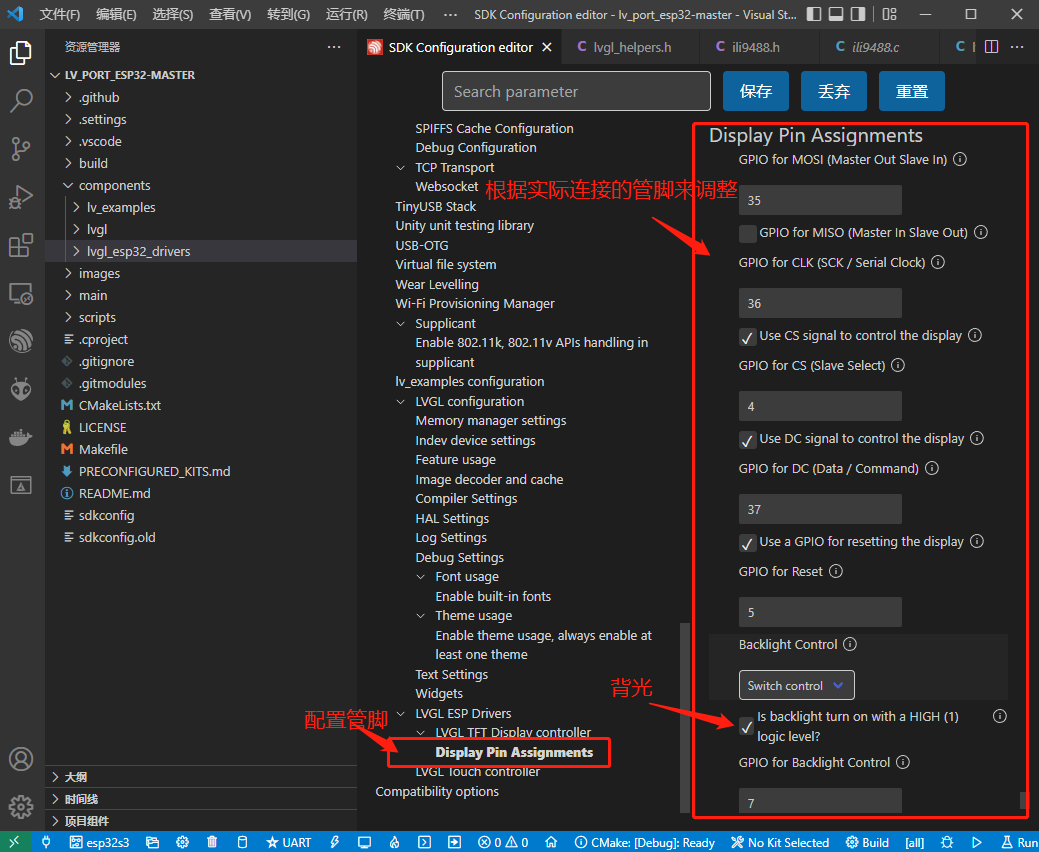

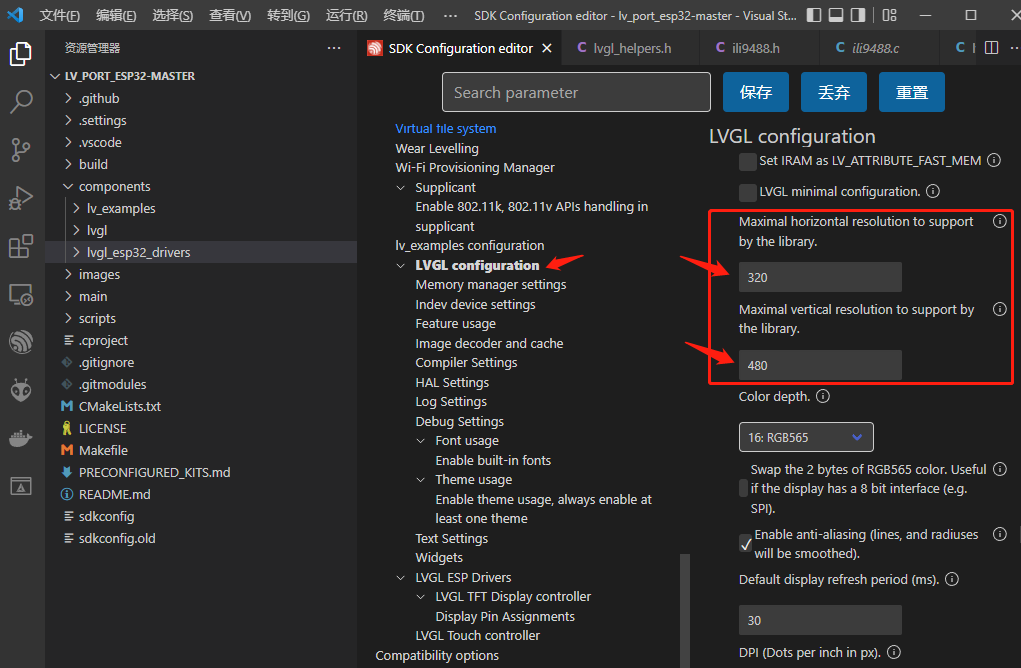

调整各种参数后，点保存。（其他都用默认值，只需要调整红框内的信息就可以了）



 3 开始编译， 反复更改排除错误再编译

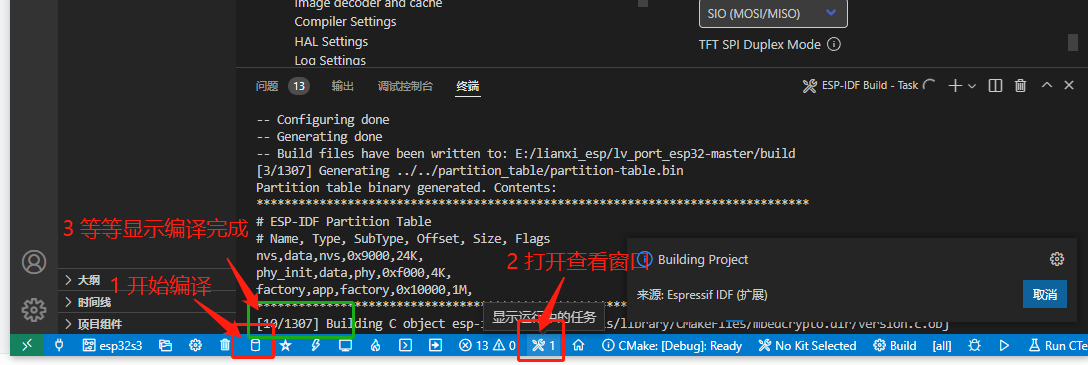

第一次编译

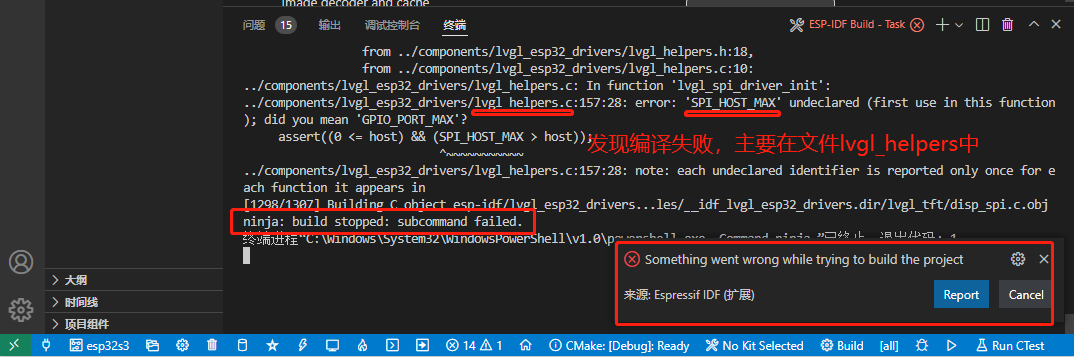

第一次编译失败

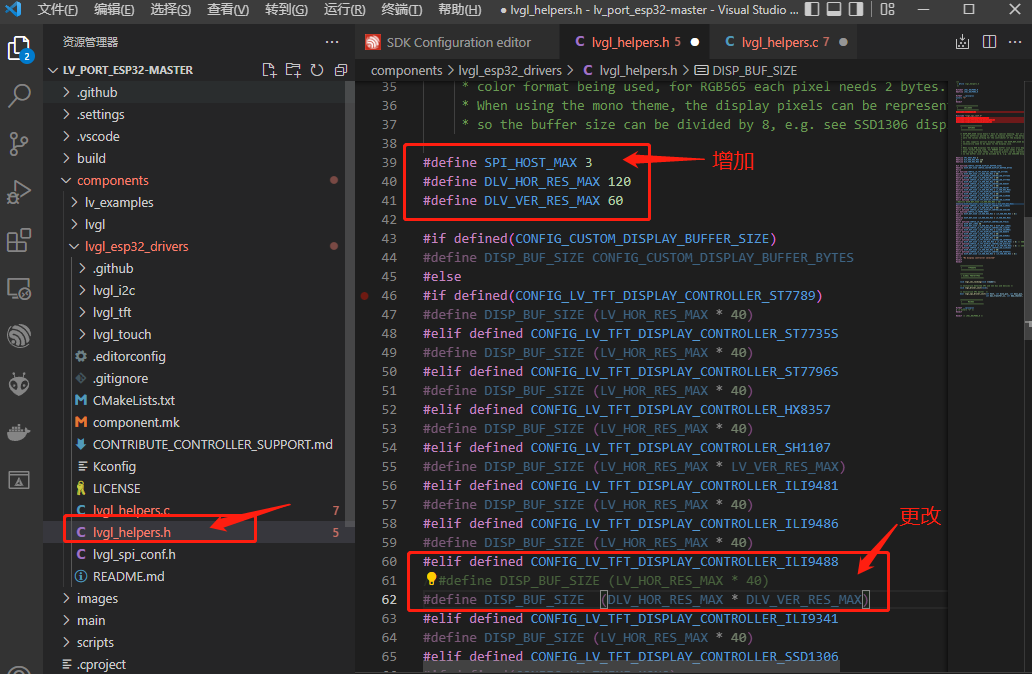

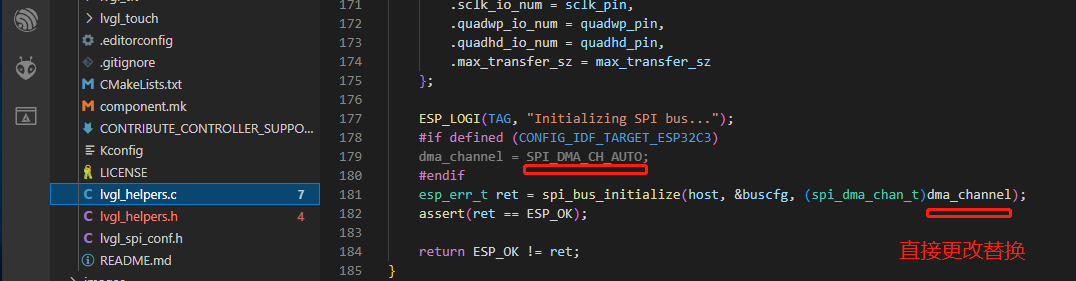

更改 的文件 内容	1 更改lvgl_helpers.h   2 更改lvgl_helpers.c文件 3 更改显示屏驱动文件lvgl_esp32_drivers\lvgl_tft\ili9488.h //#define ILI9488_USE_RST CONFIG_LV_DISP_USE_RSTS  改为： #define ILI9488_USE_RST CONFIG_LV_DISP_USE_RST

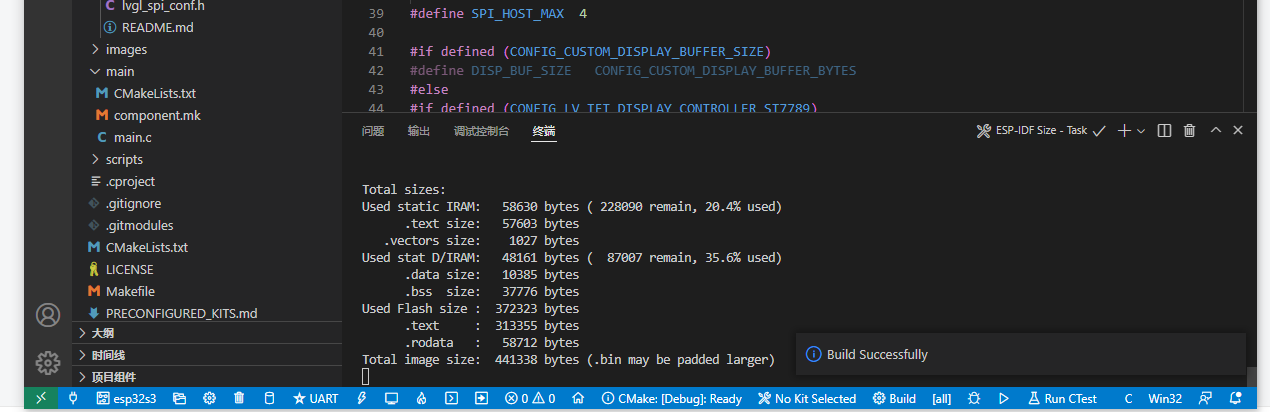

再次编译成功

 4 PC连接和设置

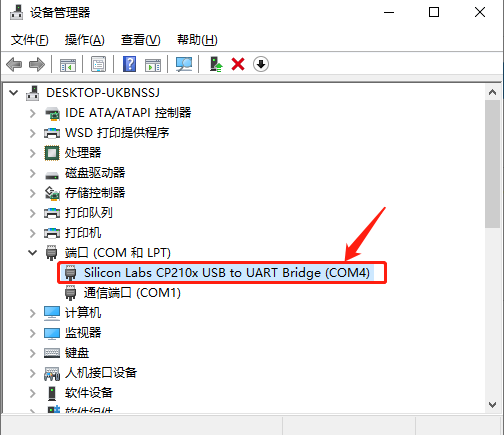

实验板的USB口连接PC机的USB口，在windows 10的【设备管理器】中，能看到对应的串口（需要安装有串口芯片CP210x的驱动程序）。

5 程序下载

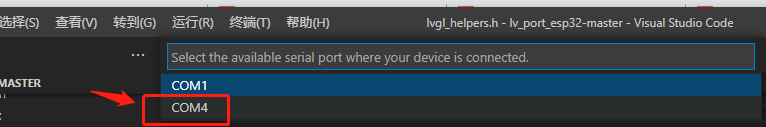

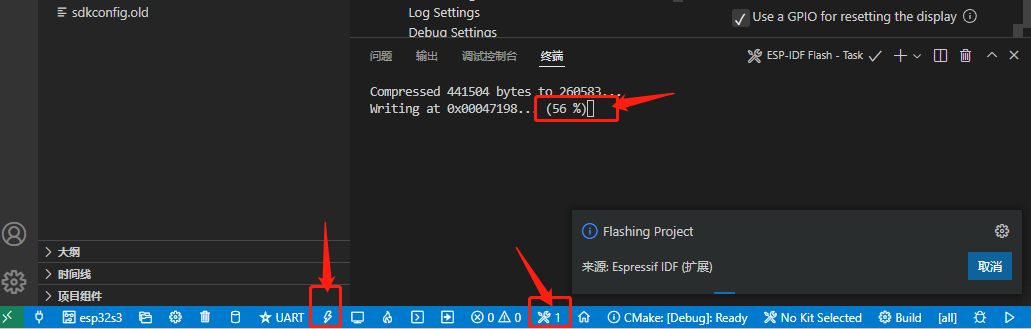

 点【1 设置端口】，会弹出选项，选择实验板连接的串口COM4

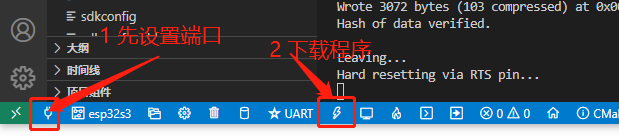

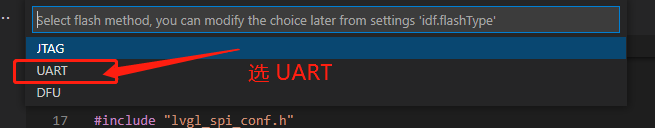

 点【2 下载程序】的时候，会弹出选项如下，选择“UART”



2.3 最终显示效果



---

三 总结

通过ESP32-S3模组，连接SPI ILI9488驱动的显示屏，通过ESP-IDF 编译lvgl的例子lv_port_esp32-master，过程中更改部分问题，最终实现了正常显示。
