P0 斩波恒流版步进电机FOC闭环驱动教程总览

简介(步进电机&&FOC)

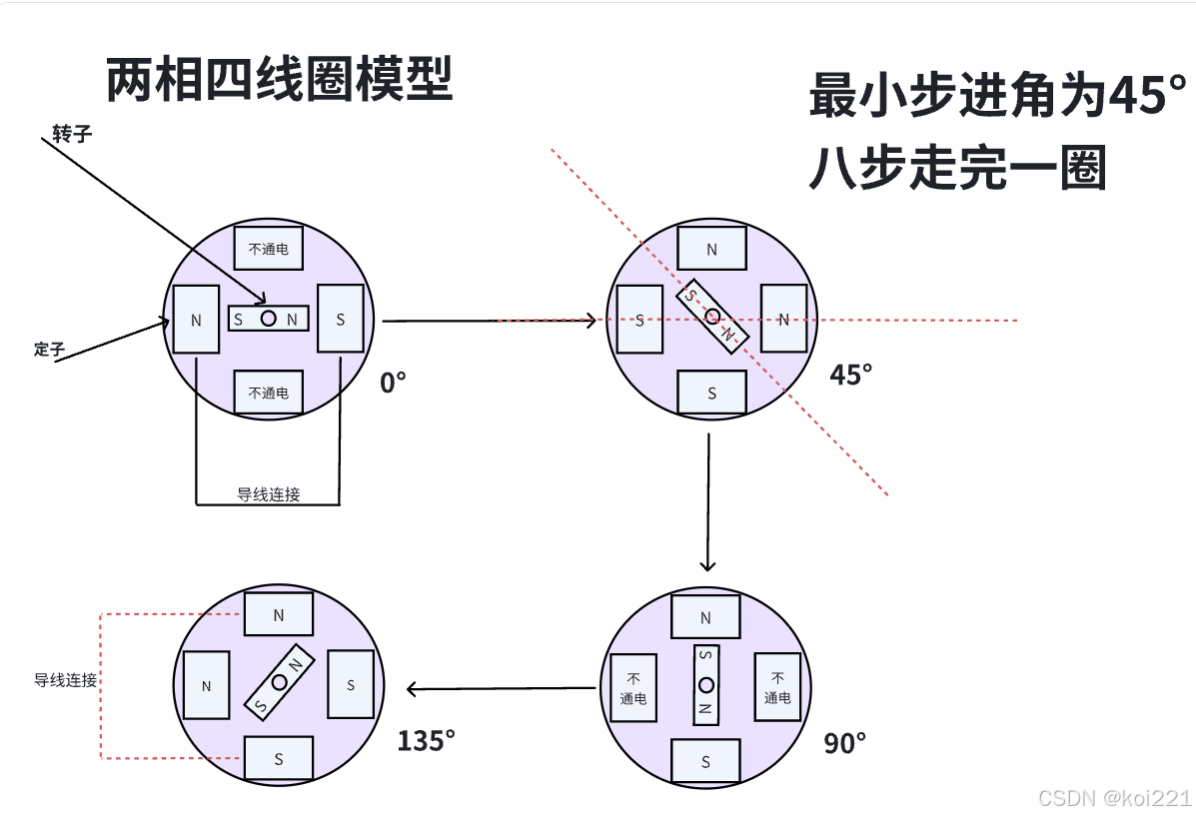

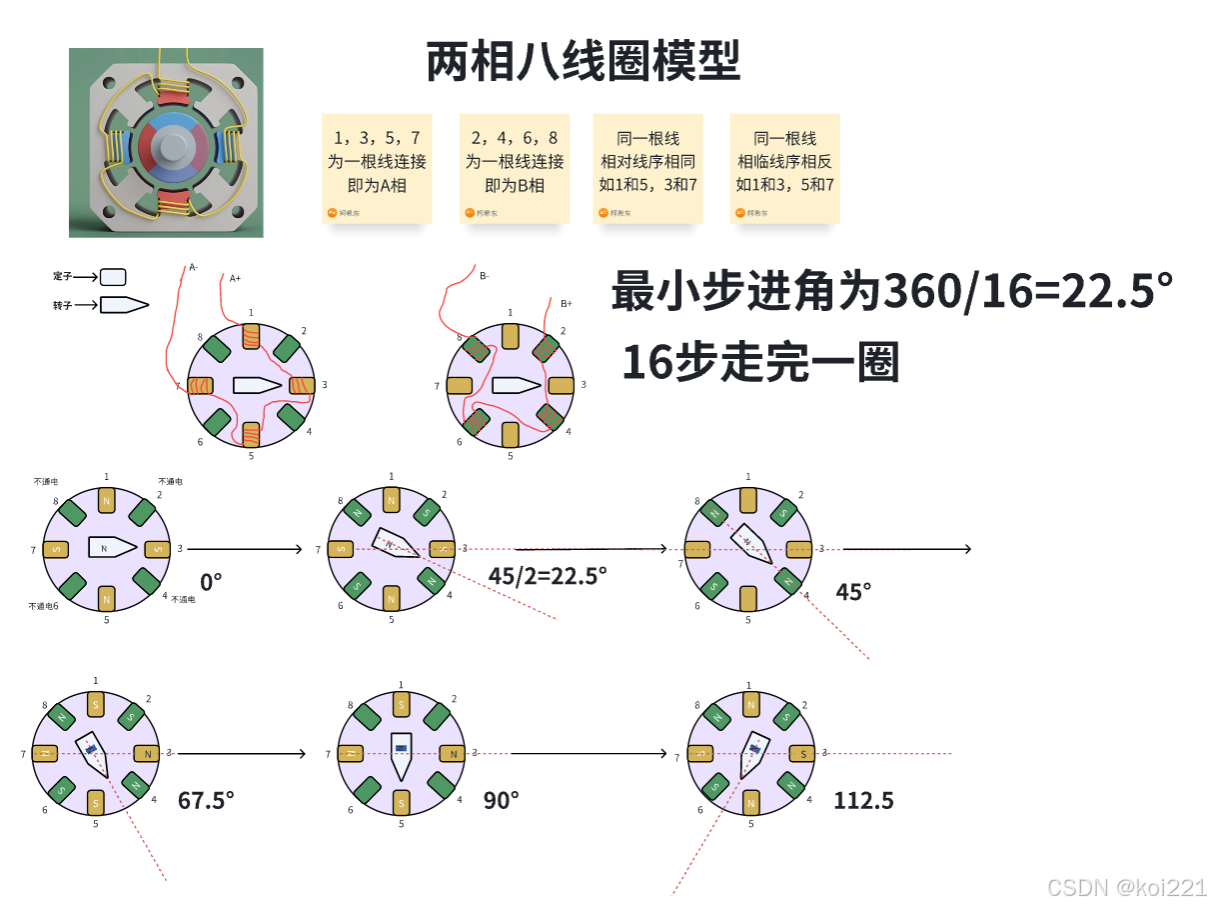

步进电机模型简介

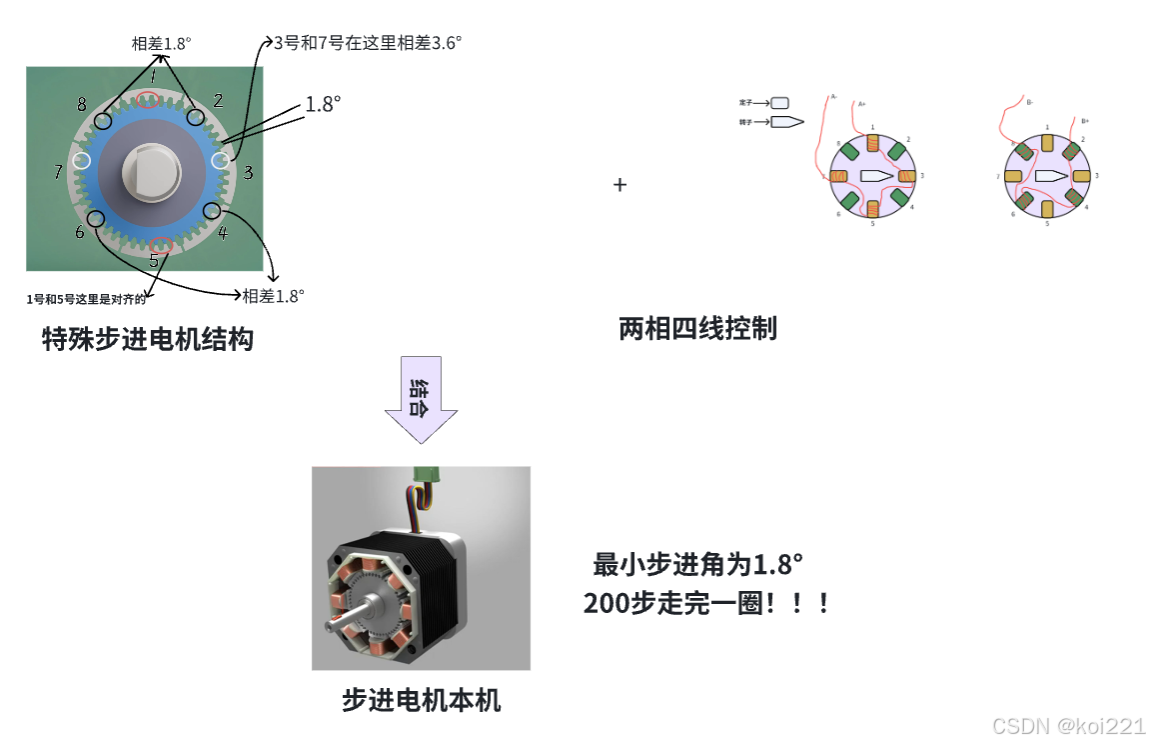

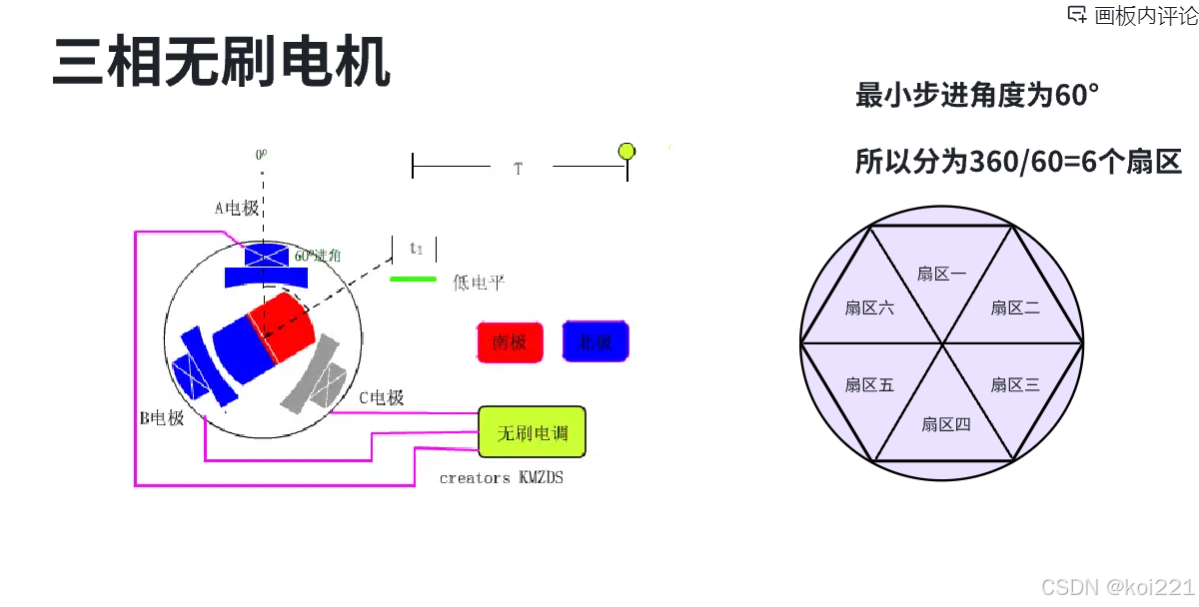

所以,步进电机的的步距角为1.8°,则可将其划分为200个扇区从而进行FOC计算。

此方案的优势介绍

<

开环控制

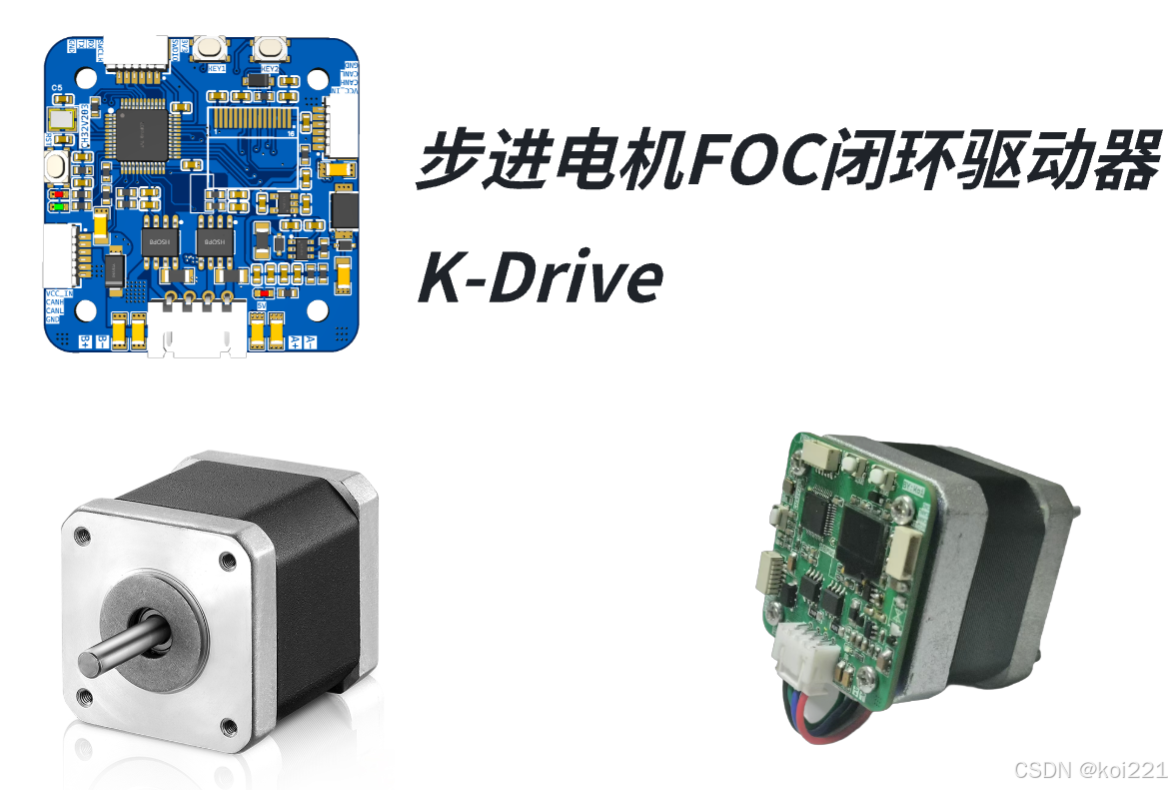

闭环控制板

### STM32 实现步进电机 FOC 闭环驱动 #### 初始化与配置 为了在STM32平台上实现步进电机FOC(磁场定向控制)闭环驱动,首先需要完成必要的初始化工作。这包括创建`StepperMotor`对象、初始化位置传感器(如编码器或磁传感器)、设定PID控制器参数,并将这些组件关联起来。 ```cpp #include "SimpleFOC.h" // 定义电机和传感器引脚 #define MOTOR_PIN_1A PB4 #define MOTOR_PIN_1B PB5 #define SENSOR_CS PA4 // 创建 StepperMotor 和 MagneticSensorSPI 对象 StepperMotor motor(200); // 假设每圈有200个脉冲 MagneticSensorSPI sensor(SENSOR_CS); PIDController pid; void setup() { Serial.begin(115200); // 配置电机引脚模式 pinMode(MOTOR_PIN_1A, OUTPUT); pinMode(MOTOR_PIN_1B, OUTPUT); // 初始化磁传感器 sensor.init(); // 将磁传感器连接到电机 motor.linkSensor(&sensor); // 关联 PID 控制器至电机 motor.controller = &pid; // 启用串行监控以便查看状态信息 motor.useMonitoring(Serial); // 初始化电机本身 motor.init(); } ``` 此部分代码完成了硬件资源分配及软件环境搭建的工作[^2]。 #### 主循环逻辑 进入主程序循环后,核心任务在于持续执行FOC算法迭代计算,依据当前获取的实际角度偏差调整施加给定子绕组上的电压矢量大小方向;同时利用PID调节机制确保最终能够稳定跟踪预设轨迹。 ```cpp float target_position = 0; bool reached_final_pos = false; void loop() { // 更新 FOC 状态机 motor.loopFOC(); // 如果未到达目标位置,则继续前进 if (!reached_final_pos){ motor.move(target_position); // 检查是否已抵达终点 if (motor.isFinalPositionReached()){ delay(1000); // 到达目的地后暂停一秒 reached_final_pos = true; } } else{ // 已经到位后的处理... } // 执行其他周期性任务... } ``` 上述片段展示了如何在一个典型的Arduino风格框架内实施基于位置反馈的闭环控制系统[^1]。 #### 编程方式的选择 对于STM32而言,在编写此类应用程序时通常会面临三种不同的编程途径:直接操控底层寄存器可以获得最高的性能表现但复杂度极高;借助于ST公司提供的标准外设库(ST Standard Peripheral Library),可以在牺牲一定效率的基础上换取更易读写的API接口;而采用最新的HAL(Hardware Abstraction Layer)库则进一步降低了入门门槛,尽管可能带来额外的时间开销[^3]。 考虑到开发便捷性和跨平台兼容性的需求,推荐初学者优先考虑使用HAL库来进行项目构建。
