传感器 TCRT1000

最新推荐文章于 2024-01-29 21:35:21 发布
最新推荐文章于 2024-01-29 21:35:21 发布
阅读量1.4k 收藏 3
点赞数
分类专栏： 学点硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ben_xiao_hai_123/article/details/105904903
版权

在这里插入图片描述

描述

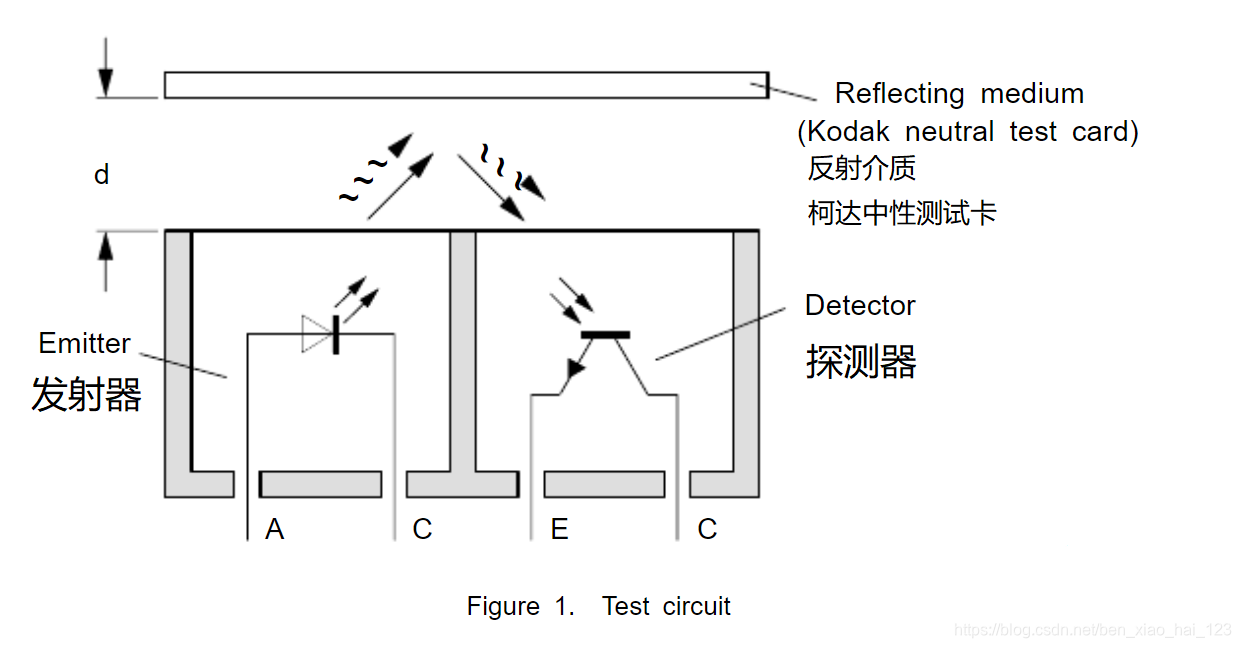

TCRT1000 / TCRT1010具有紧凑的结构，其中发射光源和检测器布置在同一方向上，通过使用来自物体的反射红外光束来感测物体的存在，工作波长为950nm。
检测器由光电晶体管组成。

应用领域

光电扫描和交换设备，即索引感应，编码磁盘扫描等（用于透射感应的光电编码器组件）。

特征

结构紧凑，间距0.1
无需setting efforts
高信号输出
低温度系数
带有滤光片的探测器
电流传输率（CTR）典型值2.5％

感应距离

0.2mm-4mm
