STM32CubeMX时钟配置详细说明-HSE LSE的区别PLL

名词解释

①HSI是高速内部时钟，RC振荡器，频率为8MHz。
②HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。
③LSI是低速内部时钟，RC振荡器，频率为40kHz。
④LSE是低速外部时钟，接频率为32.768kHz的石英晶体。
⑤PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。

2个选项解释

BYPASS Clock Source（旁路时钟源）

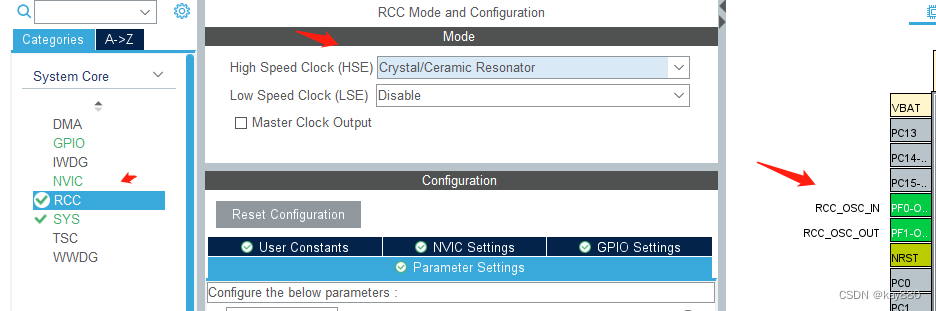

Crystal/Ceramic Resonator（晶体/陶瓷晶振）
所谓HSE旁路时钟源，是指无需使用外部晶体时所需的芯片内部时钟驱动组件，直接从外界导入时钟信号。犹如芯片内部的驱动组件被旁路了。
外部晶体/陶瓷谐振器(HSE晶体)模式该时钟源是由外部无源晶体与MCU内部时钟驱动电路共同配合形成，有一定的启动时间，精度较高。

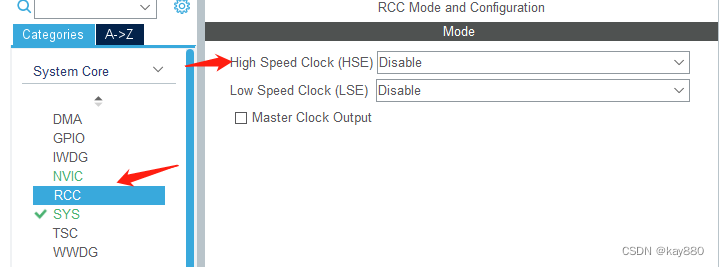

选择高速外部时钟

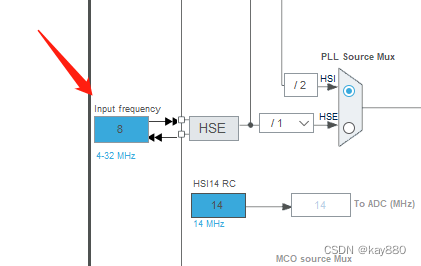

时钟配置可选

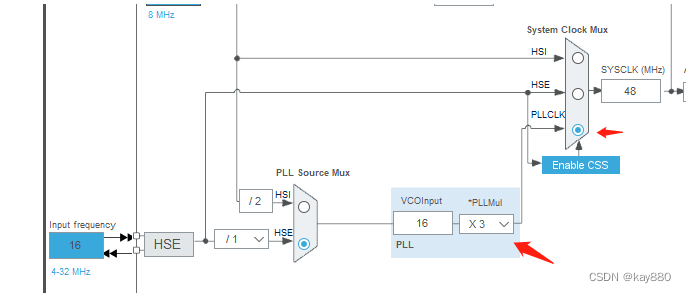

PLL倍频输出

LATENCY的含义

STM32的FLASH手册上，关于FLASH_ACR寄存器的LATENCY位的说明，上面明确写着：
0 wait state if 0MHz < SYSCLK <= 24MHz
1 wait state if 24MHz < SYSCLK <= 48MHz
2 wait state if 48MHz < SYSCLK <= 72MHz
