尝试使用CubeMX做stm32开发之十三：Clock Configuration（时钟树配置）

        参考《STM32中文参考手册_V10》，研究CubeMX中有关时钟树配置。

一、系统时钟配置

三种不同的时钟源可被用于驱动系统时钟（SYSCLK）：

• HSI振荡器时钟
• HSE振荡器时钟
• PLL时钟

时钟源选择对应时钟配置寄存器（RCC_CFGR）中的SW[1:0]位。

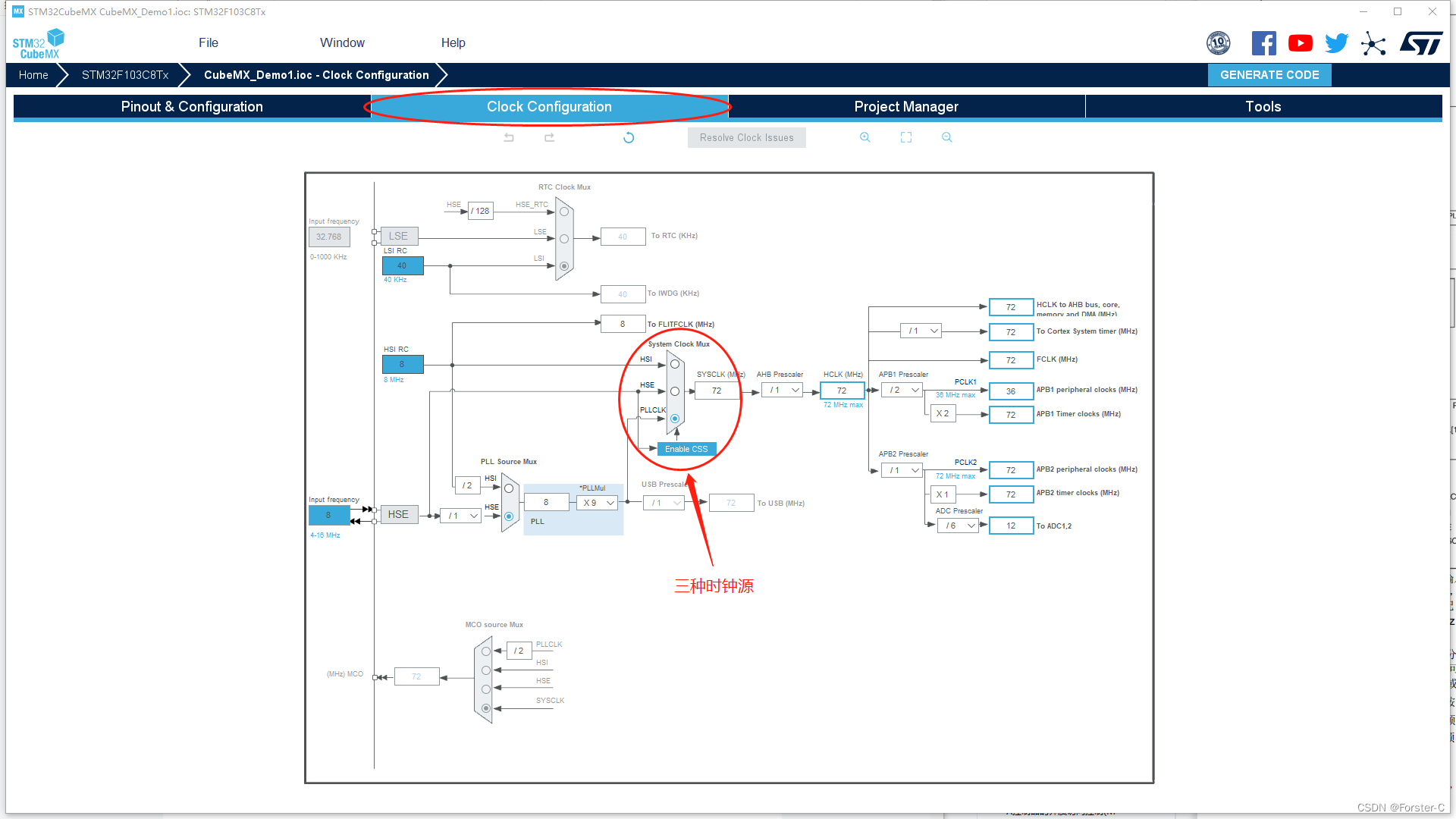

三种不同的时钟源可被用于驱动系统时钟​​​​

MCU中除了上述三种可用于驱动系统时钟的时钟源以外，还有2种二级时钟源：

• LSI：40kHz低速内部RC，可用于驱动独立看门狗和通过程序选择驱动RTC
• LSE：32.768kHz低速外部晶体也可用于通过程序选择驱动RTC

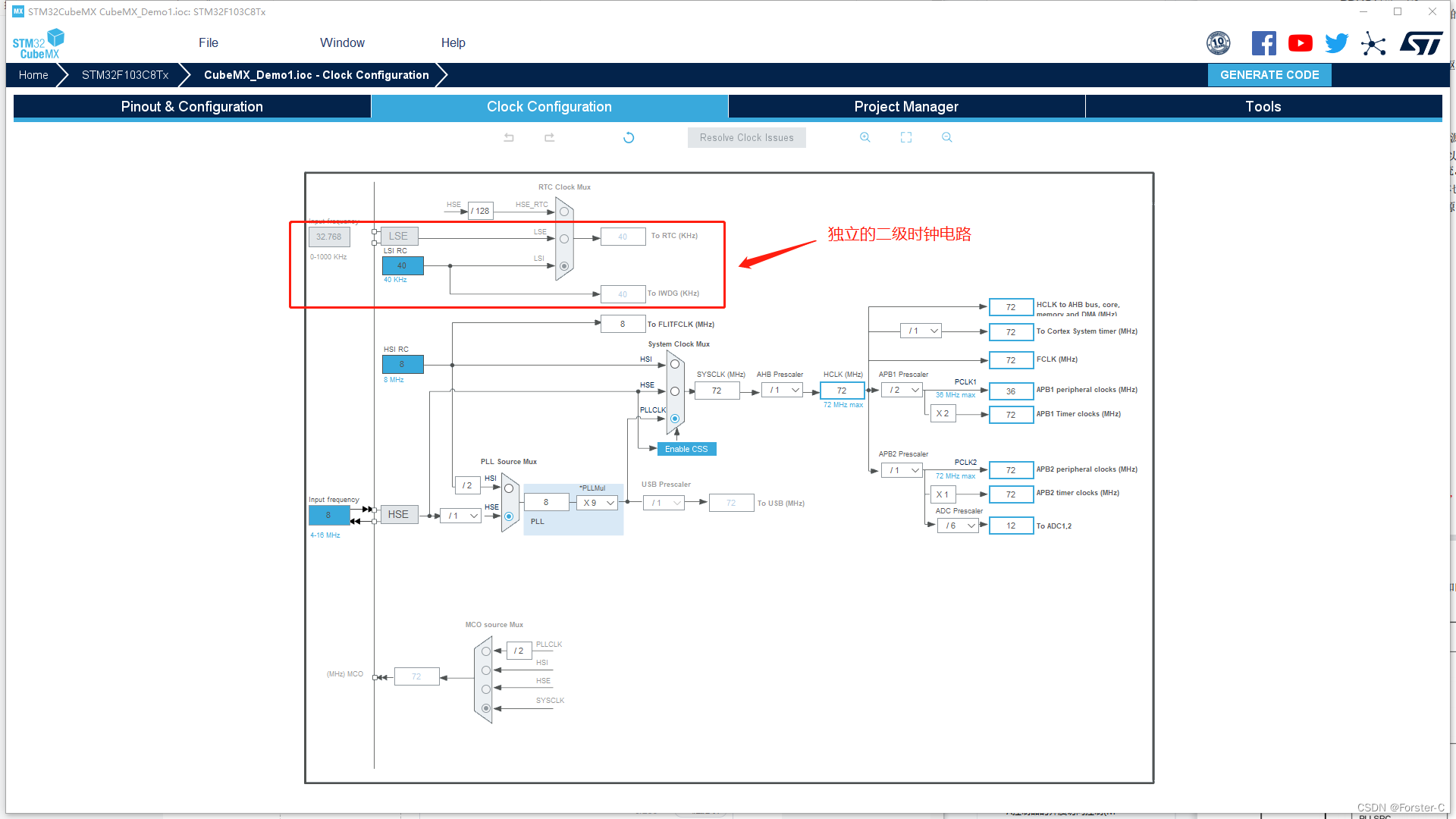

独立的二级时钟源

高速外部时钟信号（HSE）可由两种时钟源产生：HSE外部晶体/陶瓷谐振器；HSE用户外部时钟。这部分在前面介绍RCC时有涉及：
