CST Studio初级教程 四

        本教程讲解CST 2D绘图的基本操作，包含基本图形的绘制及２Ｄ图形编辑。2D绘图是3D建模的基础，有必要了解与掌握2D绘图常用方法。

        CST 常用2D绘图命令

        在CST Modeling 菜单的Ribbon Bar中有一个Curves 面板，将其展开如下：

Create 2D Curve菜单下有Polygon（多边形）、Line（线）、Circle（圆）、Ellipse（椭圆）、Arc(圆弧)、Rectangle(矩形)、Spline(多义线)等子菜单（绘图命令）。

        Polygon（多边形）绘制　

        点击Polygon子菜单后，移动鼠标，初步确定鼠标指针位置符合自己要求时，双击鼠标左键以确定多边形顶点位置，这些不需要精确，后面可以修改其坐标使其准确，最后一个顶点需与起点重合。当选点大于或等于４个点，且最后一个选点与第一个点重合后，选点完成，弹出顶点坐标修改确认对话框，可在此对话框中将顶点修改到准确尺寸。

        示例：

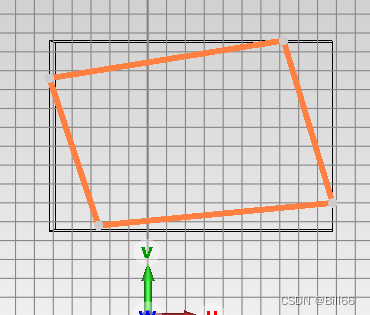

        下面是徒手绘制的四边形：

当最后一个点与第一个重合，或者说手绘曲线封闭时，系统认为多边形绘制完成。此时会弹出对话框，在这个对话框中可以修改定点坐标。这里修改坐标如下：

点击对话框中的“OK”按钮，完成绘制。结果如下：

修改坐标后，变成了矩形。

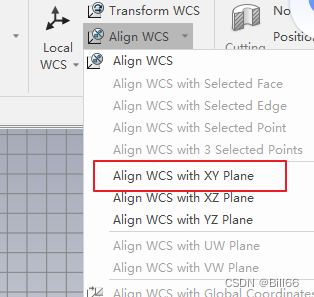

         需要说明的是: CST 2D绘图是在ＵＶ面，即ＸＹ面上进行，要在特定的平面上绘图，首先需做坐标变换，将当前的UV坐标平面变换到需要绘图的平面上。在一个固定平面上绘图，最后也可得到不同平面上的2D图形。可以通过平移，旋转等操作来实现。但这个操作比坐标系变换更麻烦。

        CST Studio 2D绘图类似于AutoCad，但是，取点需要双击鼠标左键，操作起来没有AutoCad那么方便，也没有ProE, UG等3D软件那么智能。我不建议用CST Studio绘制复杂图形然后生成3D模型，如果需要复杂的3D模型建议使用ProE或者Solid works等软件建模，然后再导入CST中使用。

        绘制直线（Line）　

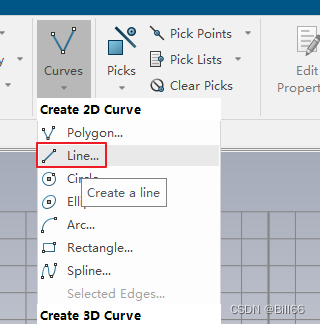

        点选Line.

在绘图区双击鼠标左键确定第一个点，然后移动鼠标指针到适当位置，双击鼠标左键确定第二个点。

修改并确认弹出对话框中起点与终点坐标。

点击对话框中的“OK”按钮，完成直线绘制。

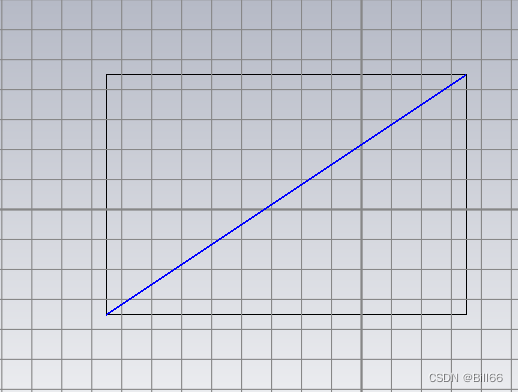

蓝色线条，即为绘制的直线，CST会自动加一个最大外形边框。

        绘制圆（Circle）

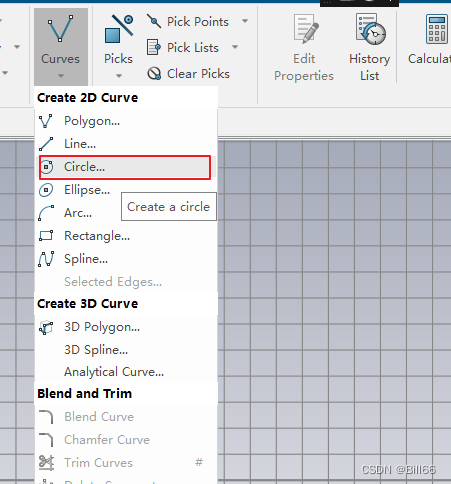

        点选Circle。

将鼠标指针移动到绘图区中适当位置，双击鼠标左键确定圆心位置，移动鼠标指针到适当位置后，双击鼠标左键以确定圆的半径。

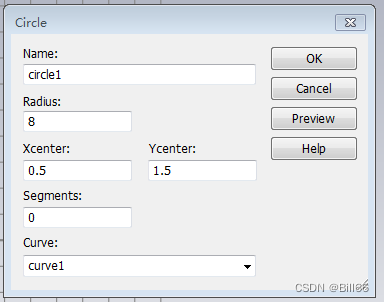

修改弹出对话框中圆心坐标及半径。

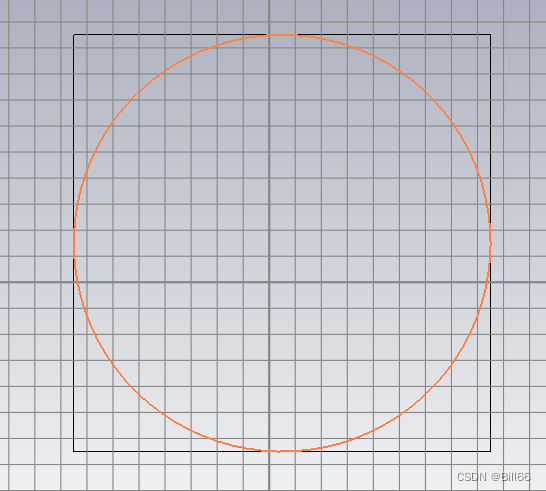

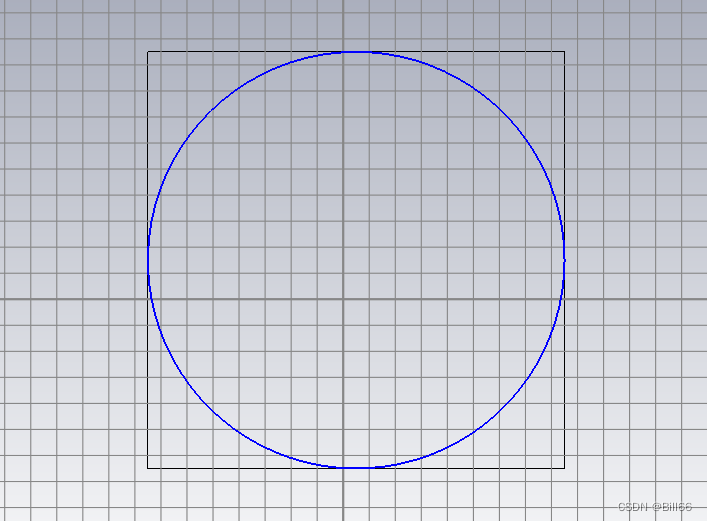

点击对话框中的OK按钮，关闭对话框，完成绘制。绘制完成后如下：

        绘制椭圆（Ellipse）

        点选Ellipse。

移动鼠标指针到适当位置，双击鼠标左键确定椭圆长轴第一个点，移动鼠标指针到适当位置，双击鼠标确定椭圆长轴第二个点，再移动鼠标指针到适当位置，双击鼠标左键确定椭圆短半轴长度.

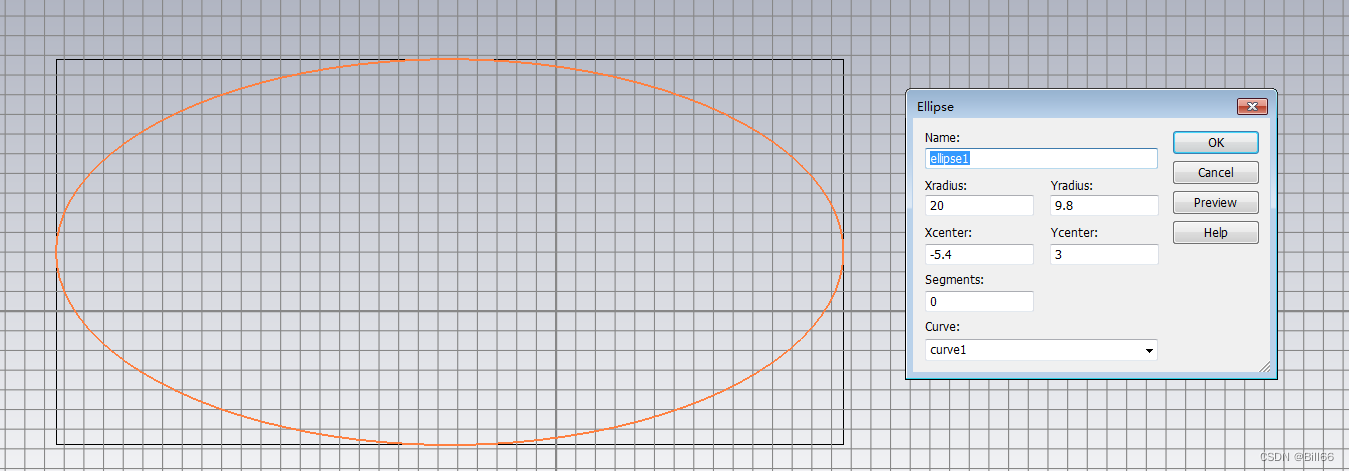

修改弹出对话框中椭圆圆心，长/短半轴尺寸，使其符合设计要求精度。

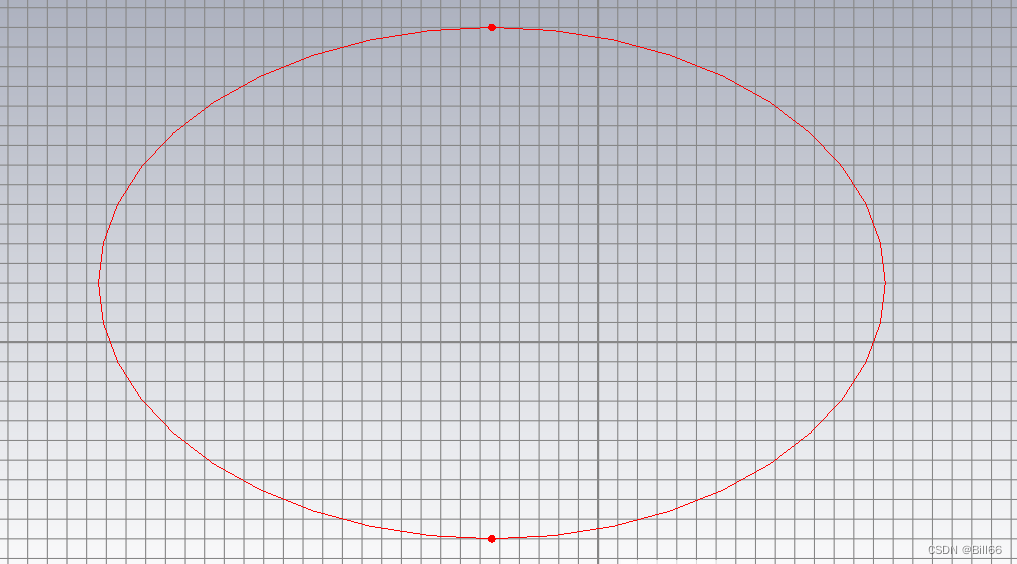

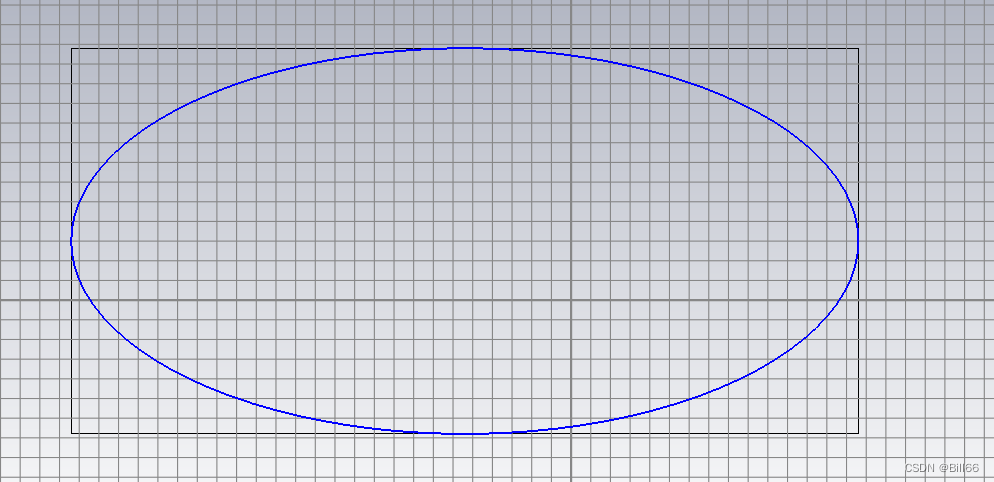

点击对话框中的OK按钮，关闭对话框，完成椭圆绘制。绘制的椭圆如下：

        绘制圆弧（Arc）

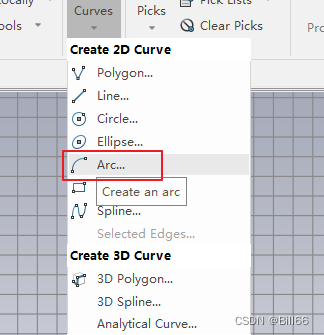

        点选Arc。

移动鼠标指针，在适当位置双击鼠标左键确定圆弧的圆心位置，移动鼠标指针到适当位置，双击鼠标左键确定圆弧的起点，此时屏幕上会出现一个圆，移动鼠标指针，圆弧变成一段圆弧，在适当位置双击鼠标左键确定圆弧的终点位置。

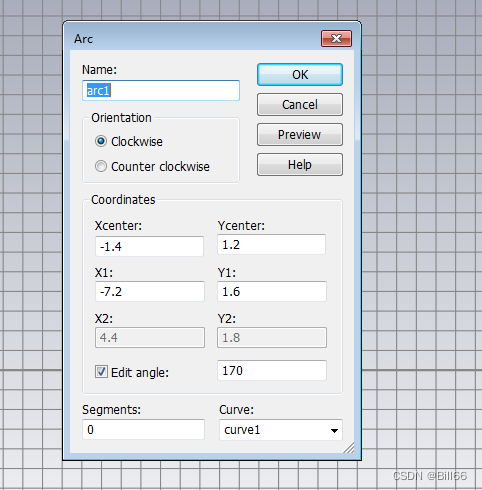

修改弹出对话框中圆弧的参数到需要的精确尺寸，让后点击确定，完成圆弧绘制。

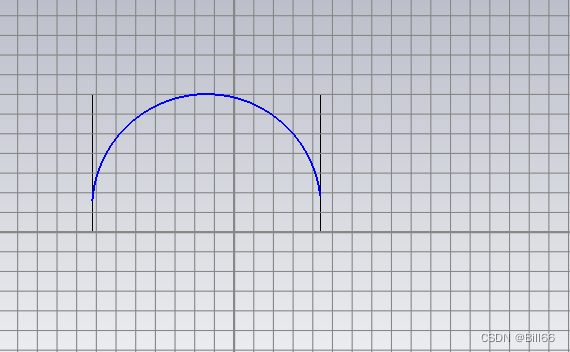

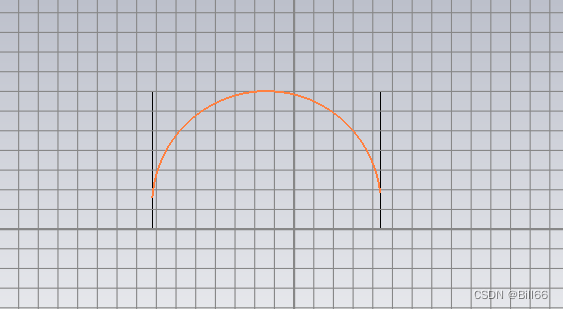

绘制的圆弧如下：

        绘制矩形（Rectangle）

        点选Rectangle。

移动鼠标指针到绘图窗口的适当位置，双击鼠标左键确定矩形的第一个顶点，再移动鼠标指针，此时屏幕上会出现一个矩形，其对角顶点会随鼠标指针移动，在适当位置双击鼠标左键确定对角顶点位置。

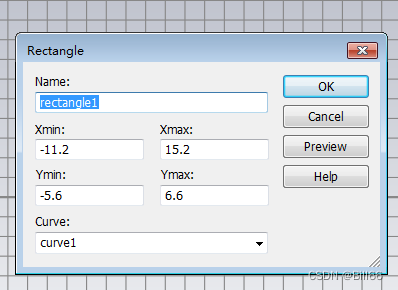

修改弹出对话框中矩形的参数到需要的精确尺寸，让后点击确定，完成矩形绘制。

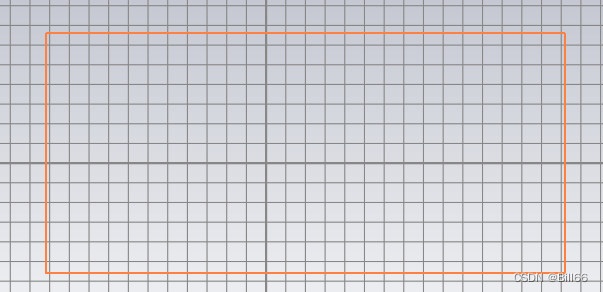

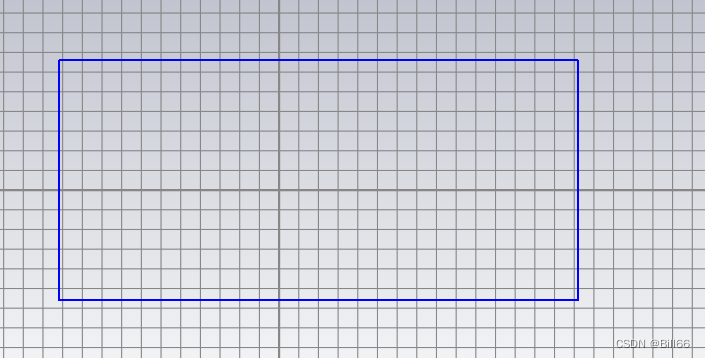

绘制的矩形如下：

        绘制多义线（Spline）

        点选Spline。

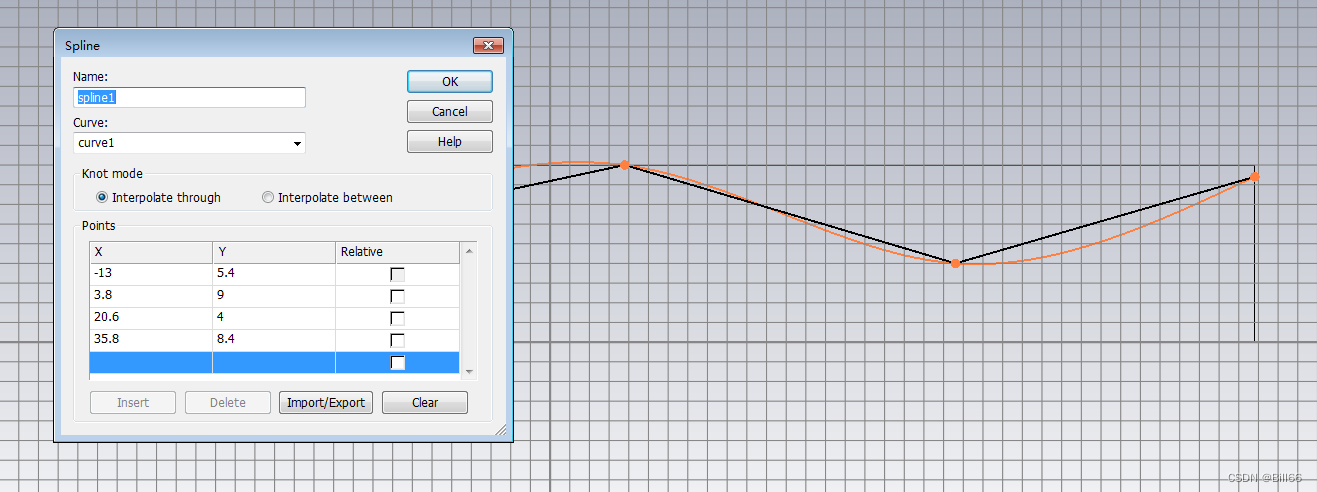

移动鼠标指针，在合适位置取点，依据你需要的多义线决定去点数，如果你要绘制封闭的多义线，最后一个点需与第一个点重合。按键盘Esc键，即完成取点。取点完成也可弹出对话框，可以编辑点的坐标。如下：

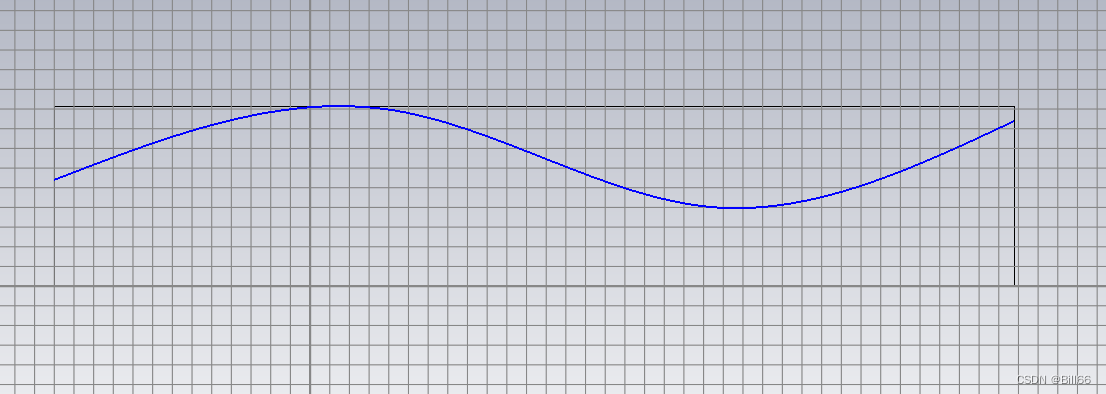

点击对话框的OK按钮，即关闭对话框，完成多义线绘制。绘制完成后的多一线如下：

         CST 2D绘图的常用绘图命令到此已介绍完毕，下以一个实例，来做综合演练，顺便介绍一下2D图编辑。

        实例  排针主体外形图绘制

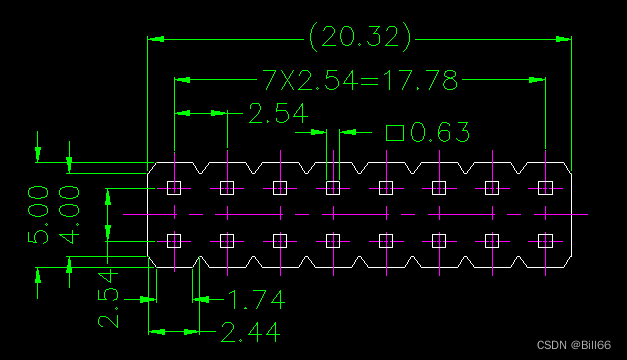

        下面是一某排针Housing的一个投影图，下面尝试用CST Studio 2D绘图将其绘制出来。

        step1 确认绘图平面

        由于CST Studio是3D仿真软件，使用的模型是3D模型。在3D建模时，确定绘图平面是很重要的一步，如果绘图平面选得不对，后续处理起来会很麻烦，甚至可能出错。因此在初学CST Stusio 2D绘图时就要有这一意识，并养成良好习惯。本示例是只简单绘制一个草图。直接在XY(UV)面上绘图就可以了。

        Step2  绘制左上方斜线

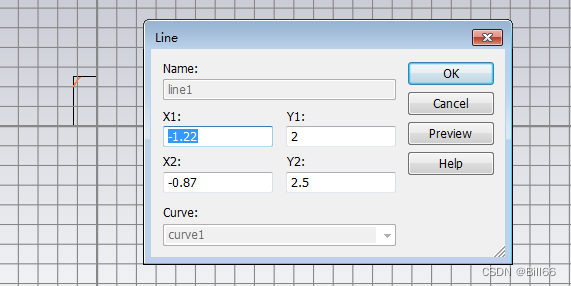

         绘制斜线，其坐标如下：

        Step3  绘制左上方的水平线段

        绘制水平线段，其坐标如下：

        Setp4 镜像复制绘制的第一条斜线

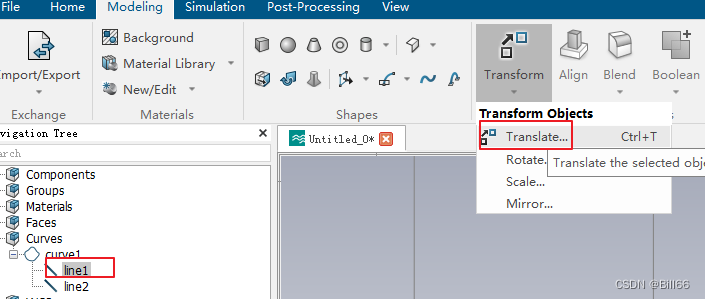

        在导航树中选中line1，点击Modeling 下Ribbon Bar下Transform面板下的Translate。 如下：

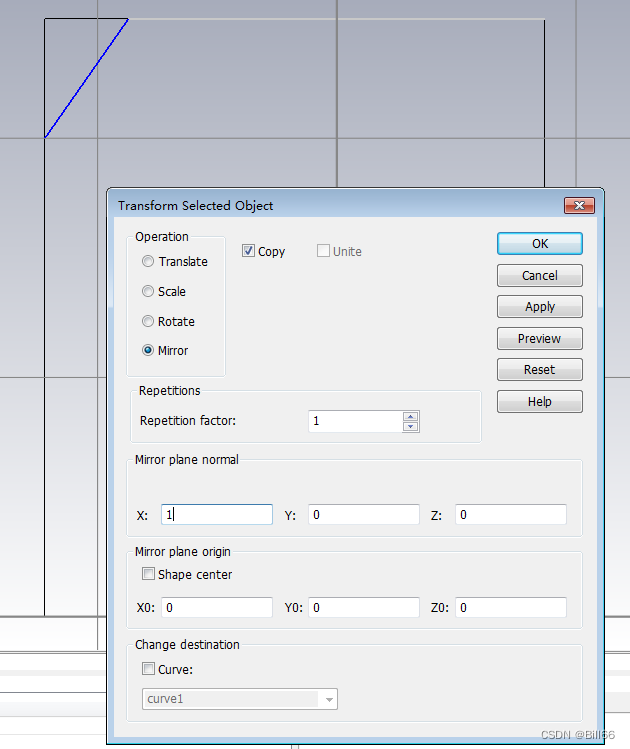

在弹出对话框中做如下设置：

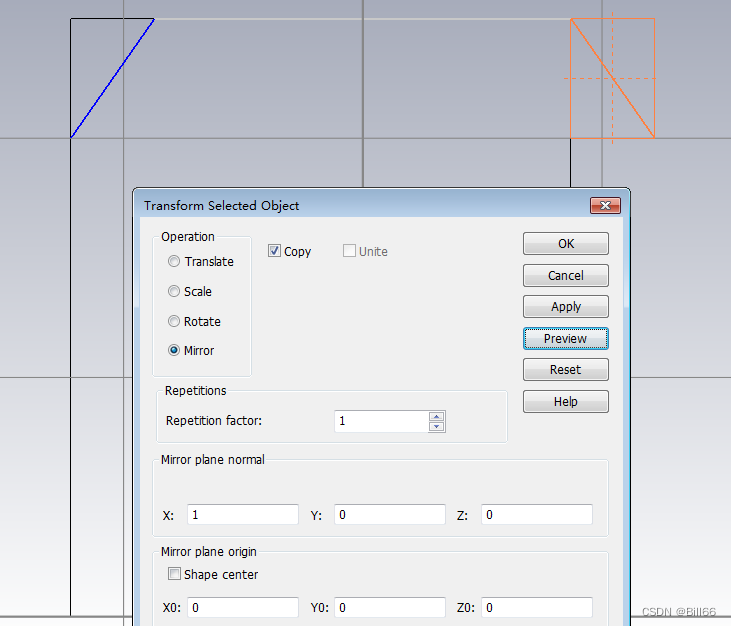

点击Preview按钮，可以预览镜像结果，如下：

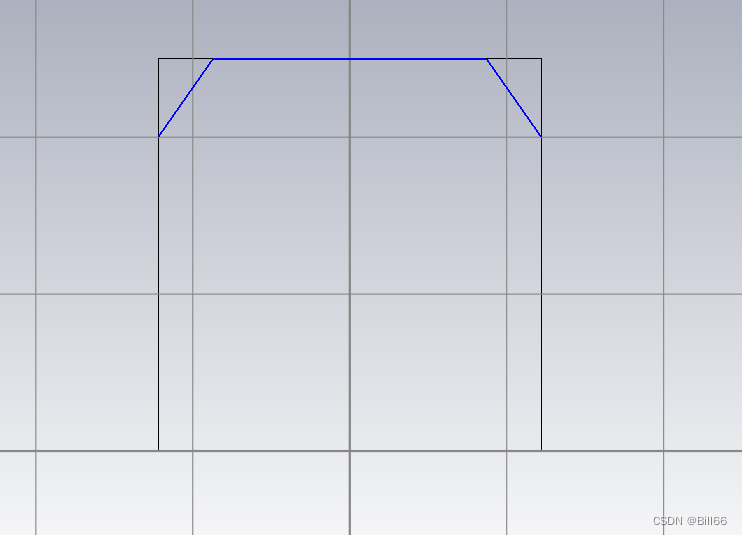

点击对话框中的OK按钮，完成镜像，结果如下：

        Step5 绘制左上方第一个正方形（Pin孔）

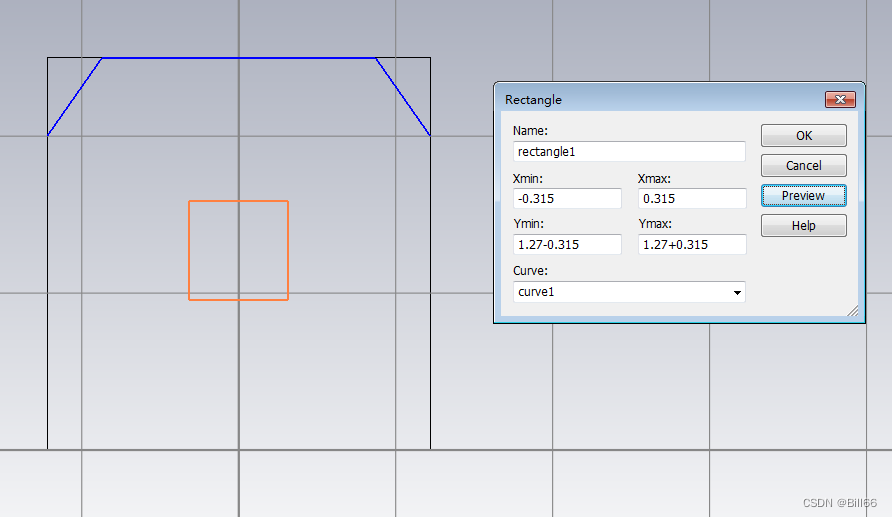

        用Rectangle命令绘制，其坐标如下：

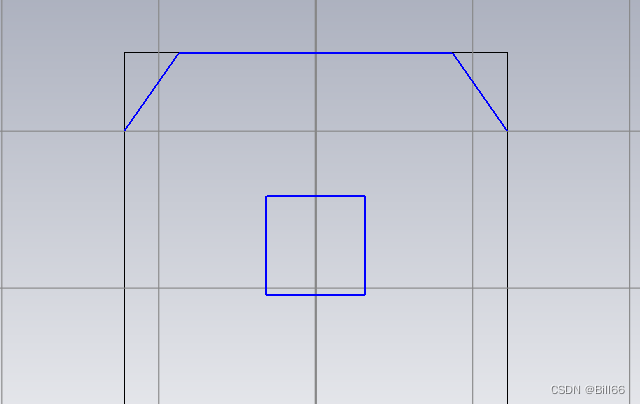

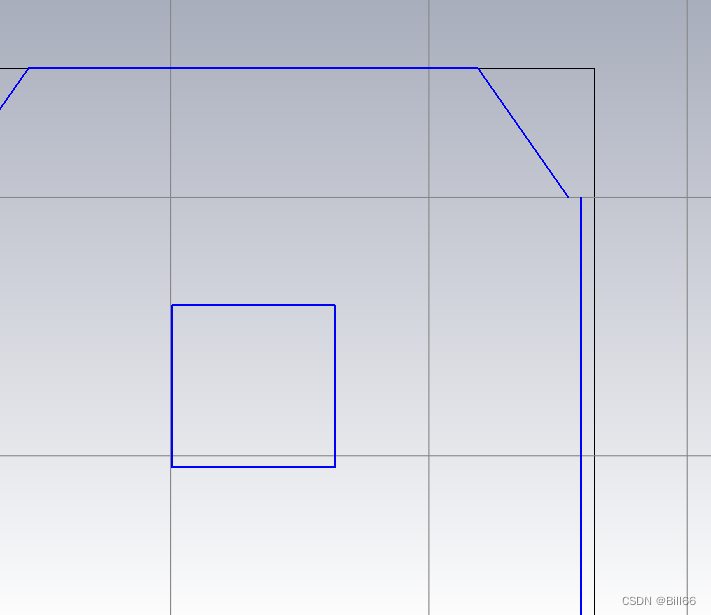

绘制好的正方形如下：

        Setp6 绘制左上方的两条短水平线

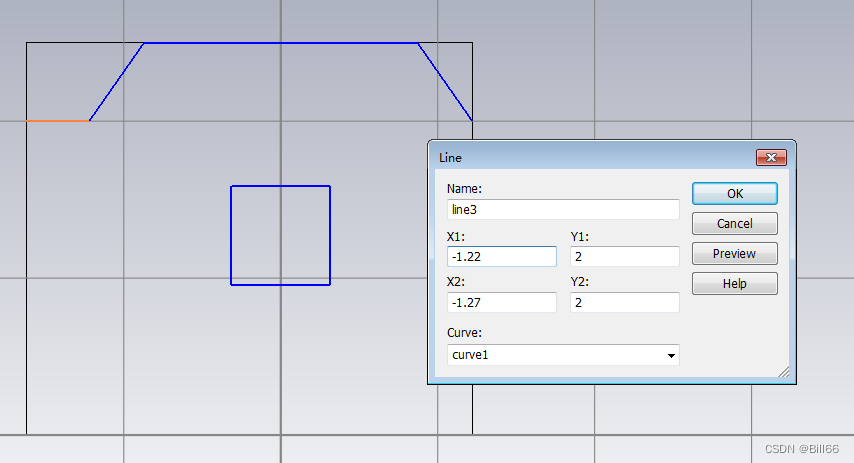

        绘制左边短线，其坐标如下：

短线绘制完成后，如下：

        Sep7 镜像复制已绘制2D Curves

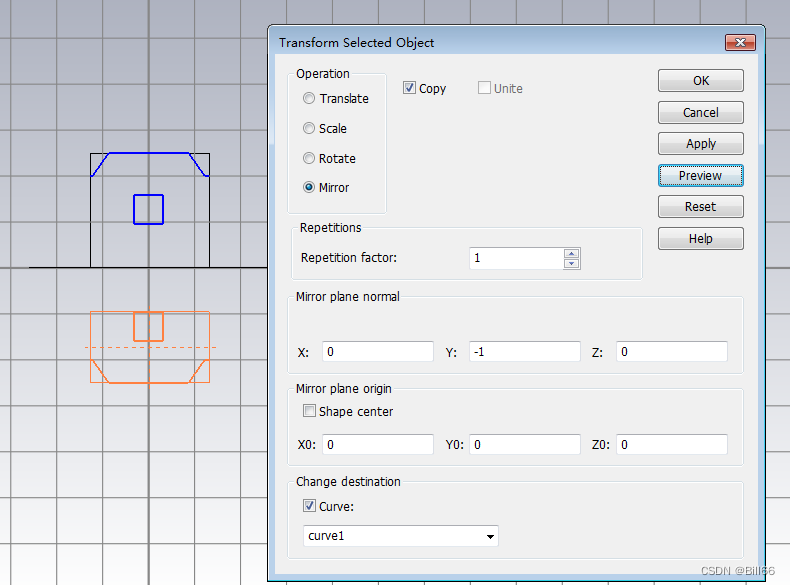

        全部选中，点击Modeling 下Ribbon Bar下Transform面板下的Translate。在弹出对话框中做如下设置：

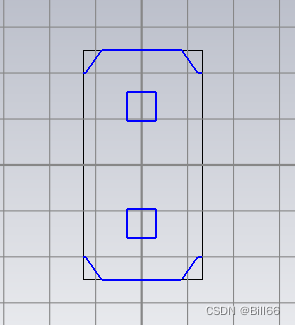

点击对话框中的OK按钮，完成镜像后如下：

        Step8 绘制最左边的竖线

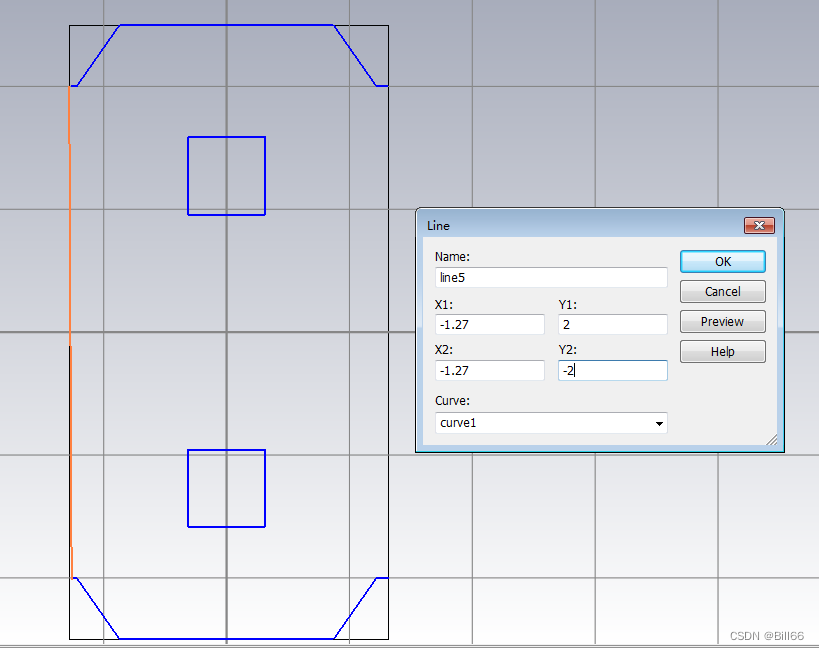

        滚动鼠标滚轮，将图形放大，按快捷键P，将鼠标指针移动到左上方短线的左边端点处双击鼠标左键取第一个点，然后将鼠标指针移动到左下方短线的左边端点处双击鼠标左键取第二个点。弹出对话框中显示取点坐标如下：

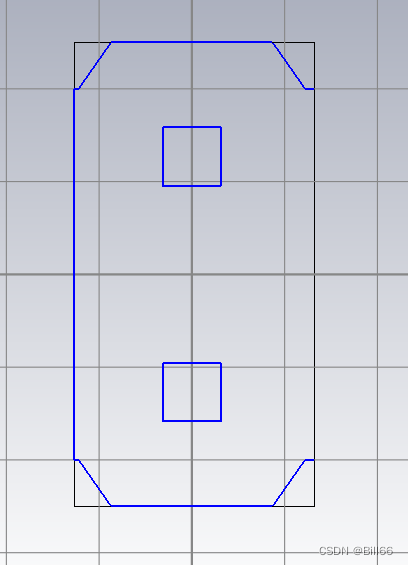

        如果弹出对话框中的数值与上面对话框中的数值不一致，将其修改到一致。点击OK完成竖线绘制。绘制完成后如下：

        Step9 镜像复制左边竖线

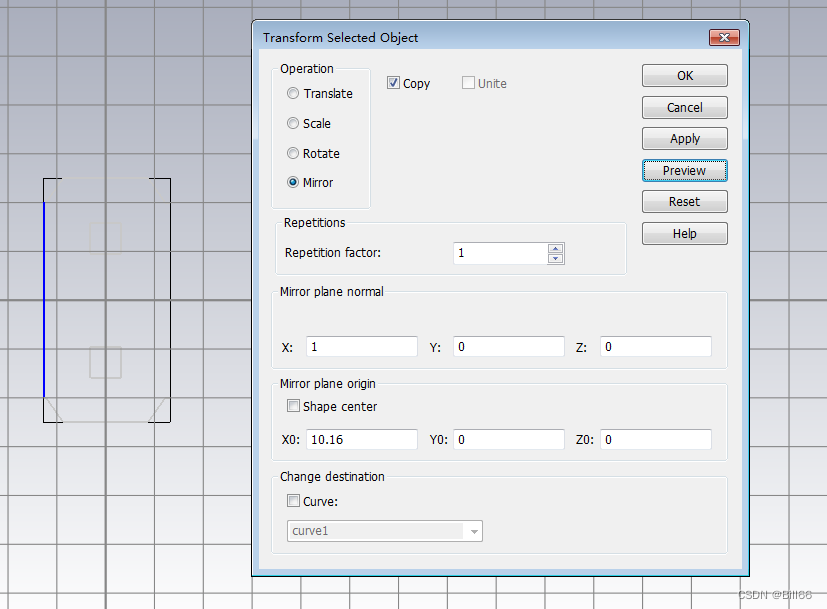

        镜像设置如下：

镜像结果如下：

        Step10 多重复制

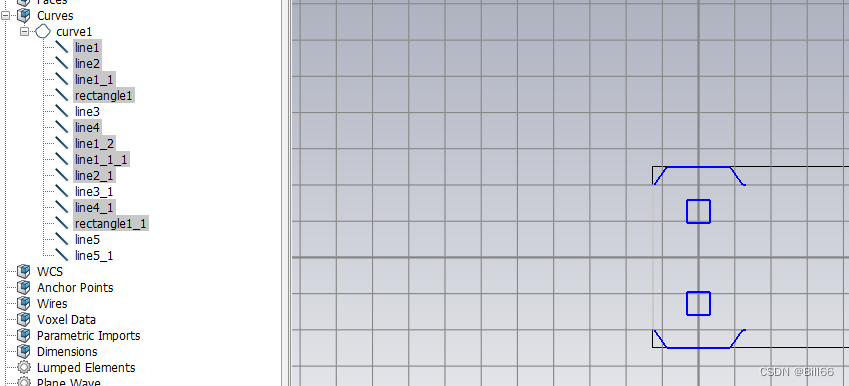

        选择如下线条：

注意蓝色显示的线条为选中线条，复制设置如下：

操作与结果和Auto CAD的阵列相似。

Step11 删除最右边两条水平线

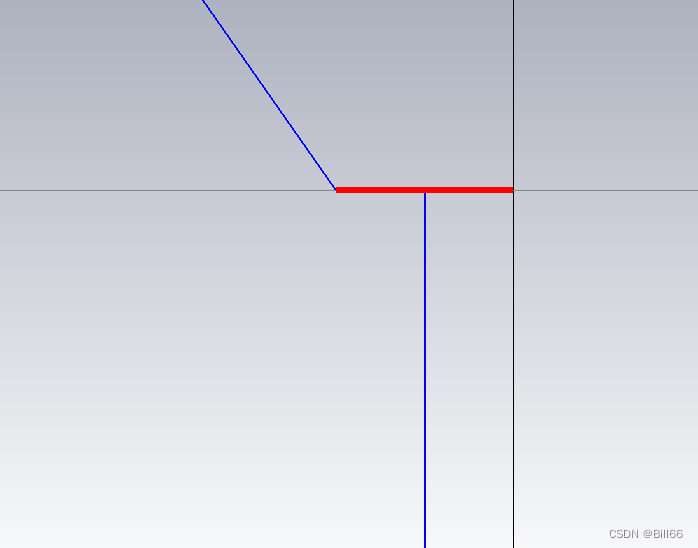

        由于多重复制到最右边的水平线长度不对，这里把它删除重画。按S键，鼠标指针移动到右上边水平线上，双击鼠标左键选中右上边水平线。

再次双击鼠标左键，选中该线，如下：

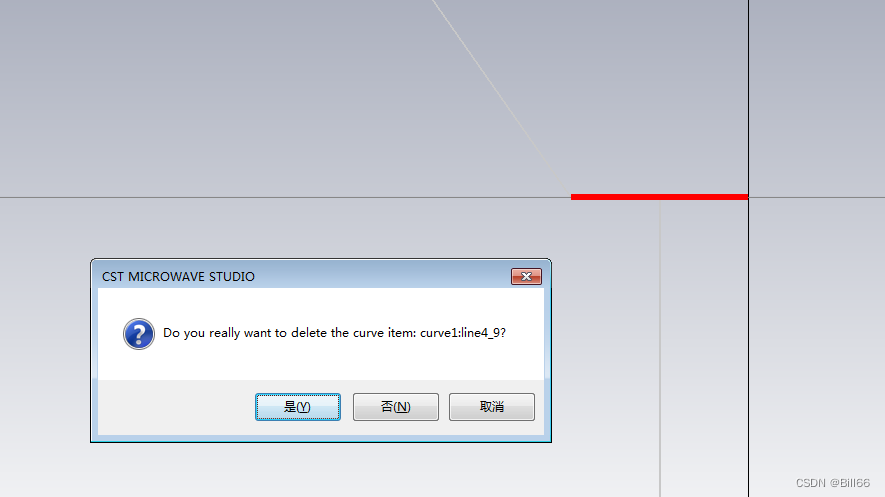

按键盘Delete键，点击弹出对话框中的“是（Y）”按钮。

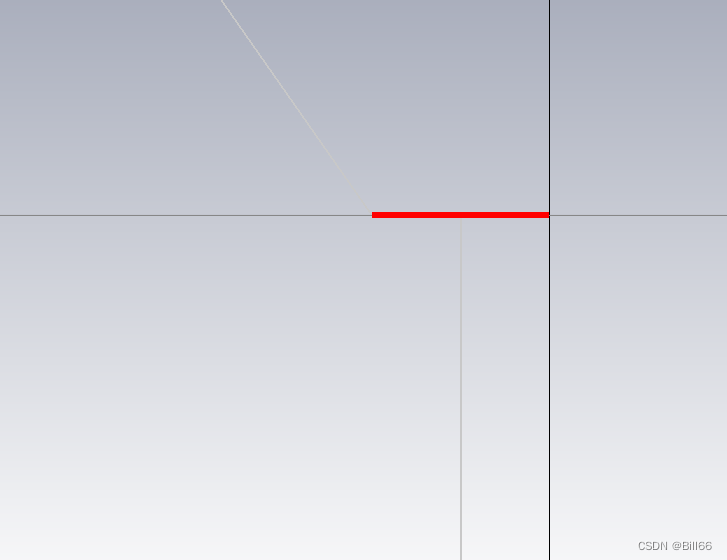

删除右上边水平线后如下：

用同样的方法删除右下边的水平线。

        Step12 绘制右边两条水平线

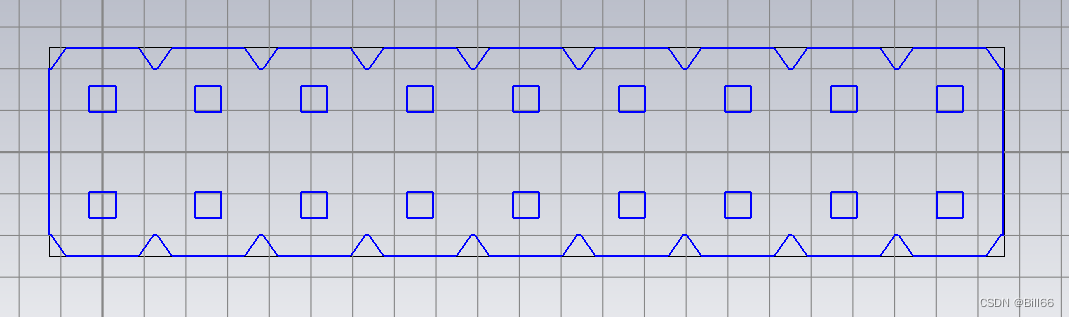

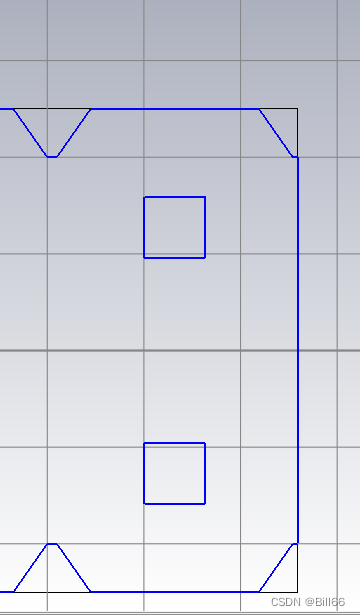

        绘制完成后如下：

到此本示例结束，本示例演示了绘制线，矩形及镜像、复制等操作方法。

本篇教程到此结束，接下来将接线讲解CST Studio 3D建模的基本操作。
