AI嵌入式K210项目（18）-卷积人工神经网络硬件加速器 KPU

---

前言

K210内置了丰富的加速器，包括神经网络处理器 (KPU)，AES(高级加密加速器)，APU 麦克风阵列语音数据加速计算处理器，现场可编程 IO 阵列 (FPIOA)，数字摄像头接口 (DVP)，相对于软件可以极大的提高 AES 运算速度，快速傅里叶变换加速器 (FFT)，安全散列算法加速器 (SHA256)。
本文介绍内置的卷积人工神经网络硬件加速器 KPU；

一、K210的KPU

KPU 是通用的神经网络处理器，它可以在低功耗的情况下实现卷积神经网络计算，实时获取被检测目
标的大小、坐标和种类，对人脸或者物体进行检测和分类。使用 kpu 时，必须结合 model compiler。

KPU 是通用神经网络处理器，内置卷积、批归一化、激活、池化运算单元，可以对人脸或物体进行实
时检测，具体特性如下：
• 支持主流训练框架按照特定限制规则训练出来的定点化模型
• 对网络层数无直接限制，支持每层卷积神经网络参数单独配置，包括输入输出通道数目、输入输
出行宽列高
• 支持两种卷积内核 1x1 和 3x3
• 支持任意形式的激活函数
• 实时工作时最大支持神经网络参数大小为 5.5MiB 到 5.9MiB
• 非实时工作时最大支持网络参数大小为（Flash 容量-软件体积）

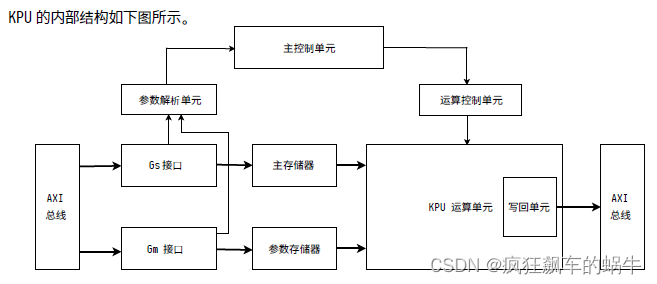

KPU 的内部结构如下图所示：

对应的头文件 kpu.h

为用户提供以下接口：

• kpu_task_init (0.6.0 以后不再支持，请使用kpu_single_task_init)：初始化kpu 任务句柄，该函数具体实现在model compiler 生成的gencode_output.c 中。

• kpu_run (0.6.0 以后不再支持，请使用kpu_start)：启动KPU，进行AI 运算。

• kpu_get_output_buf (0.6.0 以后不再支持)：获取KPU 输出结果的缓存。

• kpu_release_output_buf (0.6.0 以后不再支持)：释放KPU 输出结果缓存。

• kpu_start：启动KPU，进行AI 运算。

• kpu_single_task_init：初始化kpu 任务句柄。

• kpu_single_task_deinit：注销kpu 任务。

• kpu_model_load_from_buffer：解析kmodel 并初始化kpu 句柄。

• kpu_load_kmodel：加载kmodel，需要与nncase 配合使用。

• kpu_model_free：释放kpu 资源。

• kpu_get_output：获取KPU 最终处理的结果。

• kpu_run_kmodel：运行kmodel。

二、实验过程

本实验代码较多，这里只贴出main.c的内容，其余内容稍后上传到gitCode上https://gitcode.com/bin_zhangg0n/K210/tree/main

#include <stdio.h>
#include <string.h>
#include <unistd.h>
#include <stdlib.h>
#include "dvp.h"
#include "fpioa.h"
#include "lcd.h"
#include "ov2640.h"
#include "ov9655.h"
#include "plic.h"
#include "sysctl.h"
#include "uarths.h"
#include "st7789.h"
#include "dvp_cam.h"
#include "utils.h"
#include "kpu.h"
#include "l_conv.h"
#include "sleep.h"
#include "encoding.h"
#include "gpiohs.h"
#include "pin_config.h"
#include "dvp_cam.h"


int key_flag = 0;
gpio_pin_value_t key_state = 1;
volatile uint8_t g_ai_done_flag;
uint8_t g_ai_buf_out[320 * 240 * 3] __attribute__((aligned(128)));

/* KPU完成 */
static int kpu_done(void *ctx)
{

	g_ai_done_flag = 1;
	return 0;
}

//  卷积	池化	批归一化	激活	输出偏置
float conv_data[9*3*3] ={

//origin
//R
0,0,0,0,1,0,0,0,0,
0,0,0,0,0,0,0,0,0,
0,0,0,0,0,0,0,0,0,
//G
0,0,0,0,0,0,0,0,0,
0,0,0,0,1,0,0,0,0,
0,0,0,0,0,0,0,0,0,
//B
0,0,0,0,0,0,0,0,0,
0,0,0,0,0,0,0,0,0,
0,0,0,0,1,0,0,0,0,
};

int demo_index=0;
const float conv_data_demo[4][9*3*3] ={

{
   	//origin
//R
0,0,0,0,1,0,0,0,0,
