前言

今天拿到的语音控制板是LSYT201B模组，它是深圳市雷龙发展有限公司基于YT2228芯片开发的一款面向智能家居控制的离线语音控制模组，YT2228是一款单麦离线方案，需要预设词条，最多支持150天离线词条，使用这类模组的优势在于：用户可以快速了解、学习和测试模组的性能，通过开发板快速验证产品的可行性，降低了试错成本。雷龙还可以提供详细的技术文档、示例代码和技术支持，帮助用户更好地理解和使用产品。大大降低了用户的学习成本和技术门槛大大降低了用户的开发难度，缩短了产品的开发周期；

LSYT201B特色如下：
定制服务： 可依据需要，定制个性化唤醒词；
低延迟： 语音解析快，响应迅速；
录音功能： 采用标准USB Audio音频协议，Windows/Linux等系统支持USB录音功能；
采样精度： 通道采样率16K，采样精度16bit；
技术要求： 满足通道音频直流偏置要求、满足通道恒频要求、满足麦克风通道总谐波失真要求、满足麦克风通道SNR要求；
在这里插入图片描述
在这里插入图片描述

一、芯片简介

YT2228是根据智能语音交互市场需求及思必驰算法的发展方向定义开发的 “芯片+算法”人工智能人机语音交互解决方案，具有高性能、低功耗等特点。该芯片通过软硬融合的方法，具备快速赋予各类设备语音交互的能力，极大的提高了用户体验和产品灵活性。
在这里插入图片描述
如下是该芯片的一些特性参数：

处理器

32 位处理器，支持 FPU (Hardware Float Point Unit)
运行频率：240MHz
内置 2MB Flash
64 向量中断
4 级别中断优先级

外设

全速 USB 设备，支持 USB1.1
四个多功能 16 位定时器，支持捕获和 PWM 模式
三个 16 位 PWM 发生器用于电机驱动
三个全双工基本 UART，UART0 和 UART1 支持 DMA 模式
两个 SPI 接口支持主机模式和设备模式
一个硬件 IIC 接口，支持主机模式和设备模式
内置 Cap Sense Key 控制器
10 位 ADC 模拟采样
所有 GPIO 支持外部唤醒/中断

音频

两通道 16-bit DAC, SNR >= 95dB
一通道 16-bit ADC , SNR >= 90dB
采样率支持：8Hz/11.025KHz/16KHz/22.05KHz/24KHz/
32KHz/44.1KHz/48KHz
一个模拟 MIC 放大器，内置 MIC 偏置发生器
在 DAC 路径上支持无输出电容模式，单端和差分模式

蓝牙

支持蓝牙 V5.3 +BR+ EDR +BLE 规范
满足 class1,class2 和 class3 输送功率的要求
支持 GFSK 和π/4 DQPSK 所有数据包类型
提供最大发射功率+6dbm
接收器最小灵敏度-90dBm
快速 ADC 增强动态范围
支持 a2dp 1.3.2\avctp 1.4\avdtp 1.3\ avrcp 1.6.2\hfp 1.8 \spp 1.2\ rfcomm 1.1\pnp 1.3\hid 1.1.1\sdp core5.3\l2cap core 5.3

电源

VBAT 主供电 DC：3.0-5.5V
VDDIO 接口电平，输出，50mA@ 2.2-3.6V

封装

SSOP28（0.635）/QSOP28

温度

工作温度: -40 ℃ to +85 ℃
存储温度 -65 ℃ to +150 ℃

二、功能简介

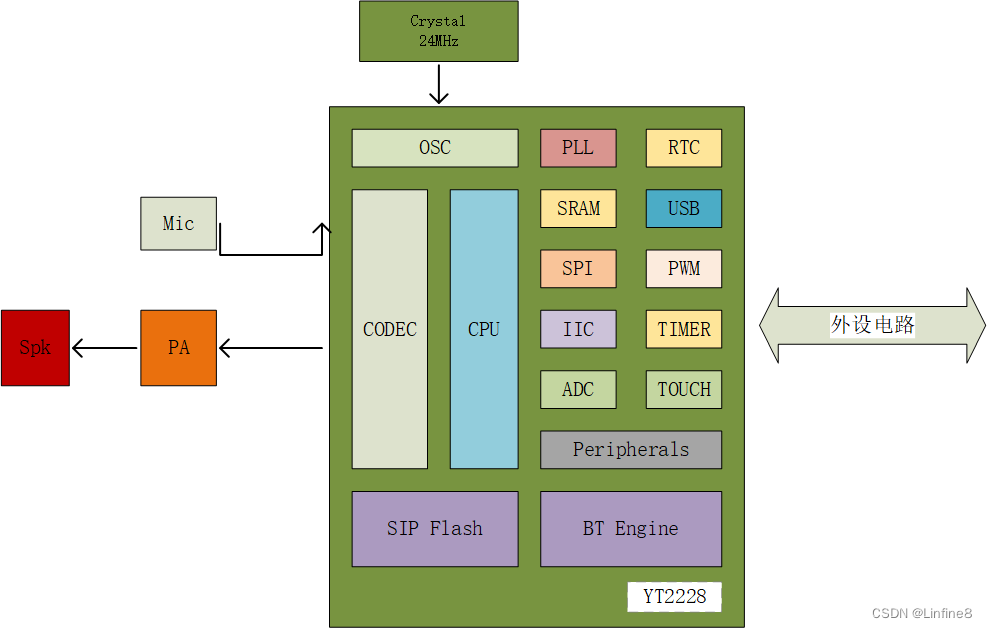

YT2228 单麦离线方案架构图如下：

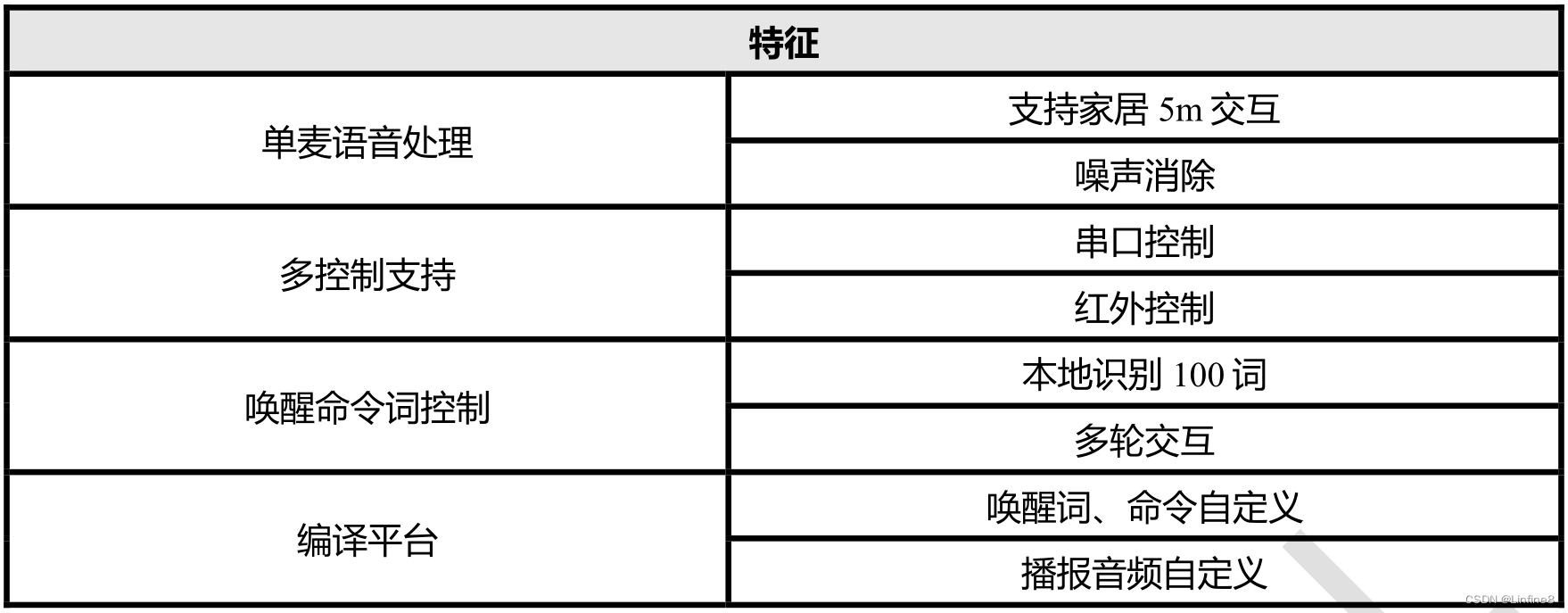

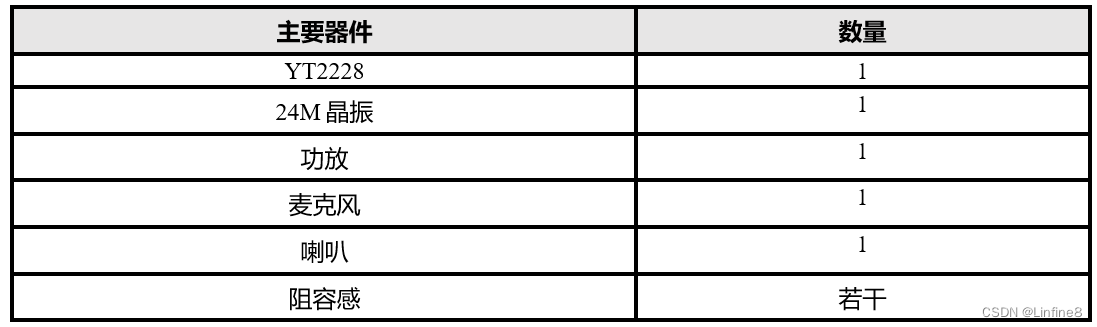

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

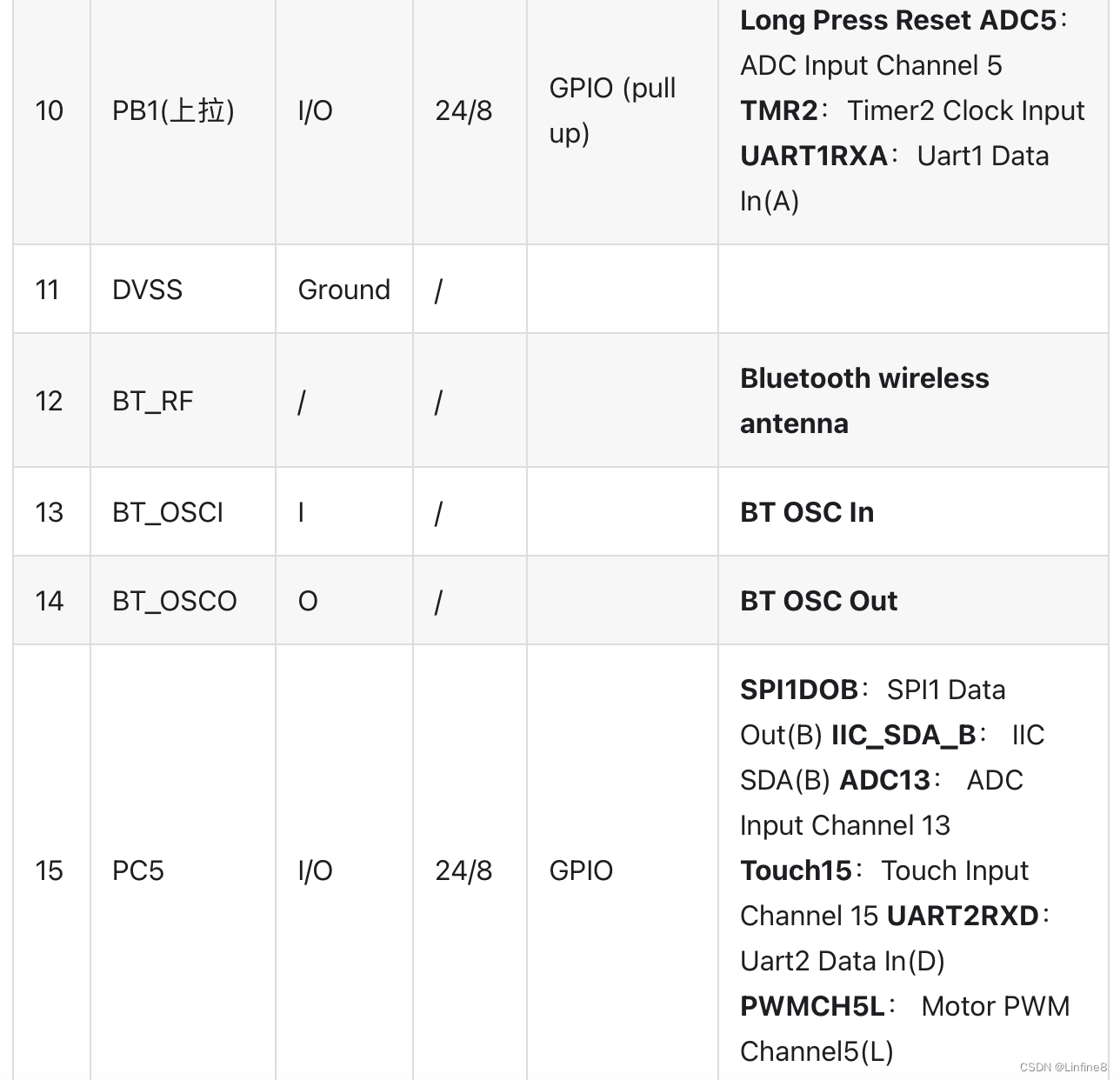

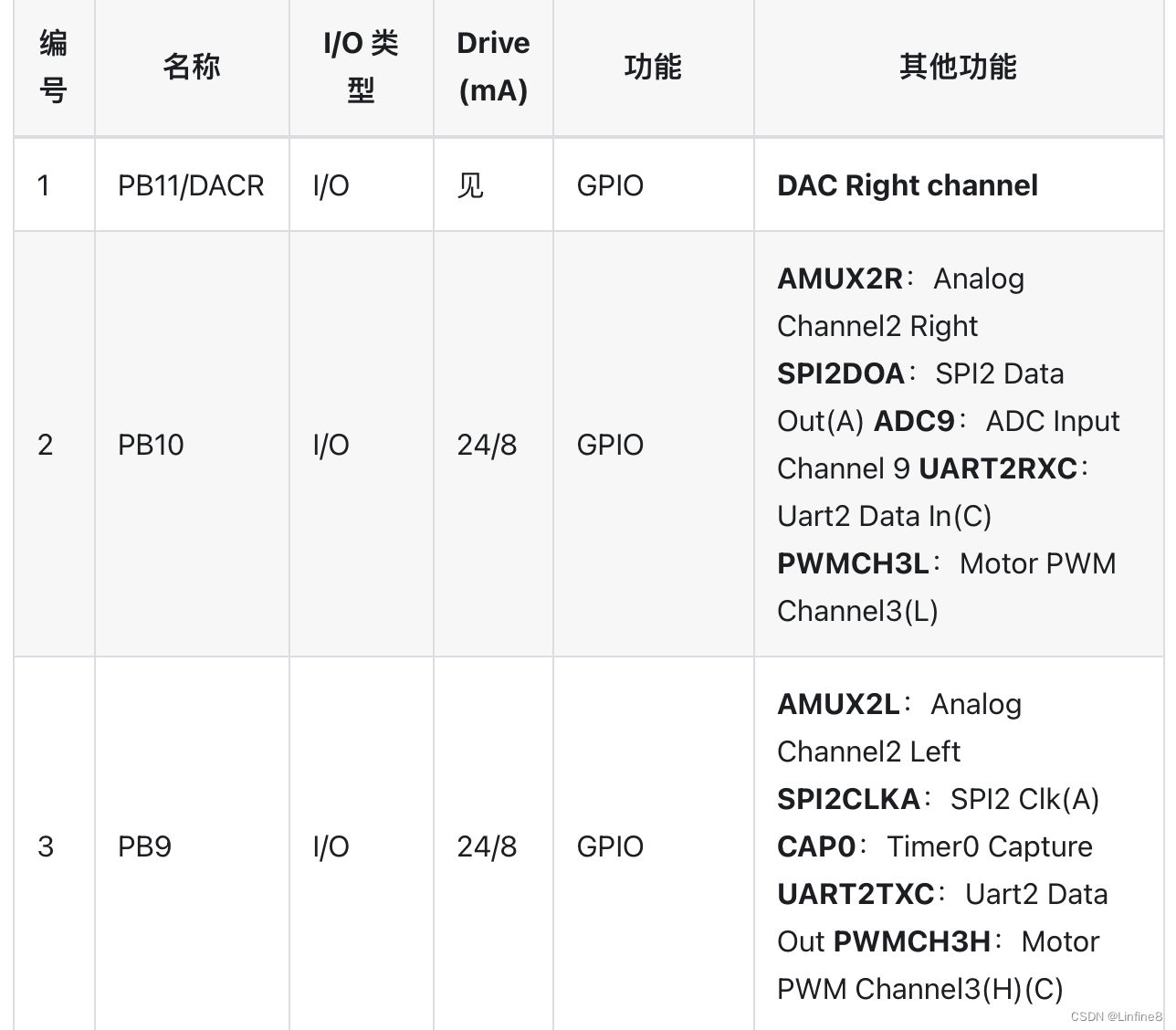

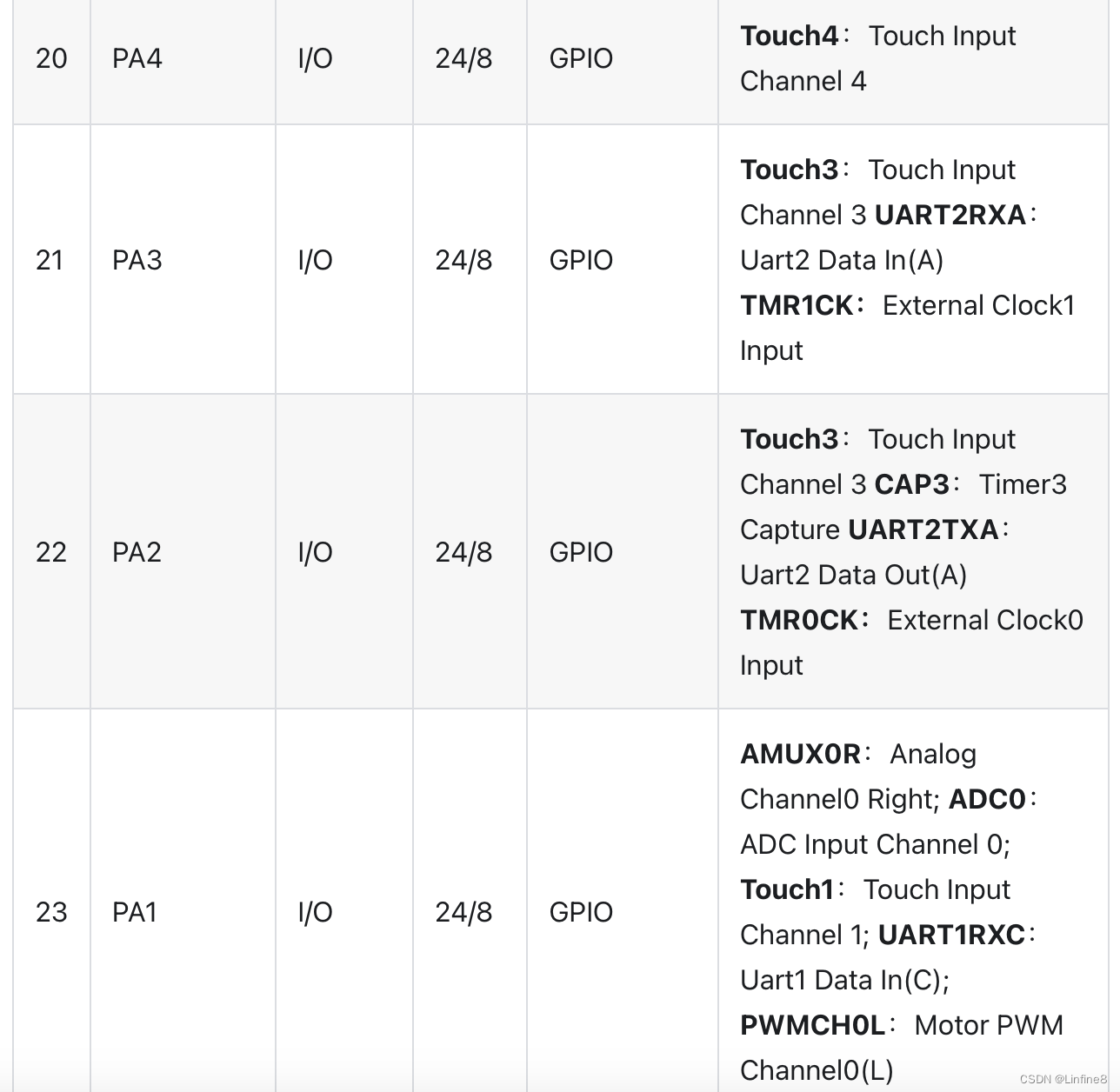

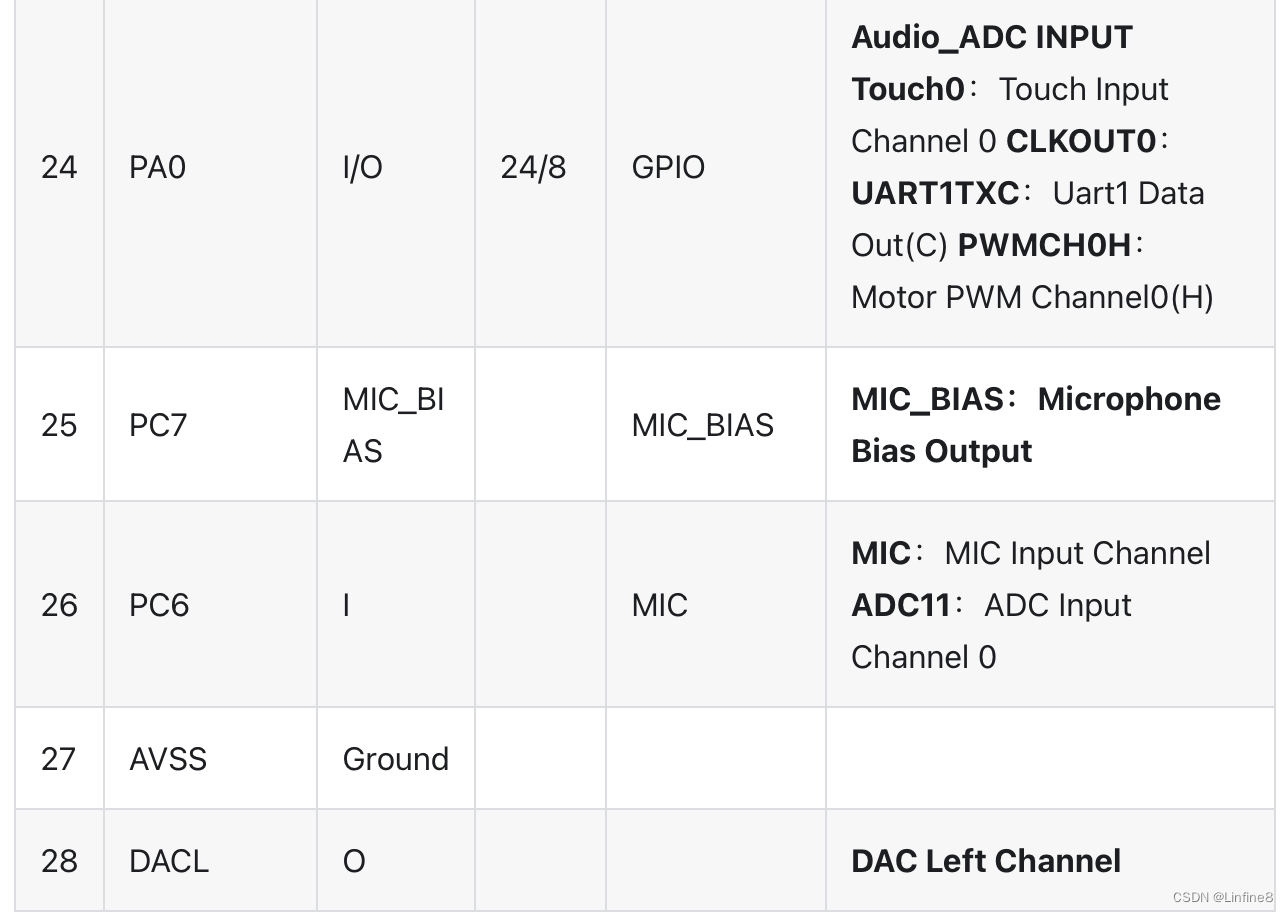

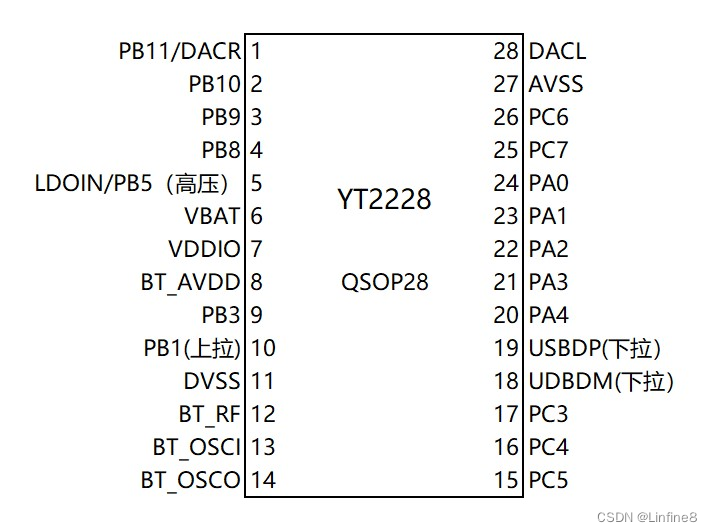

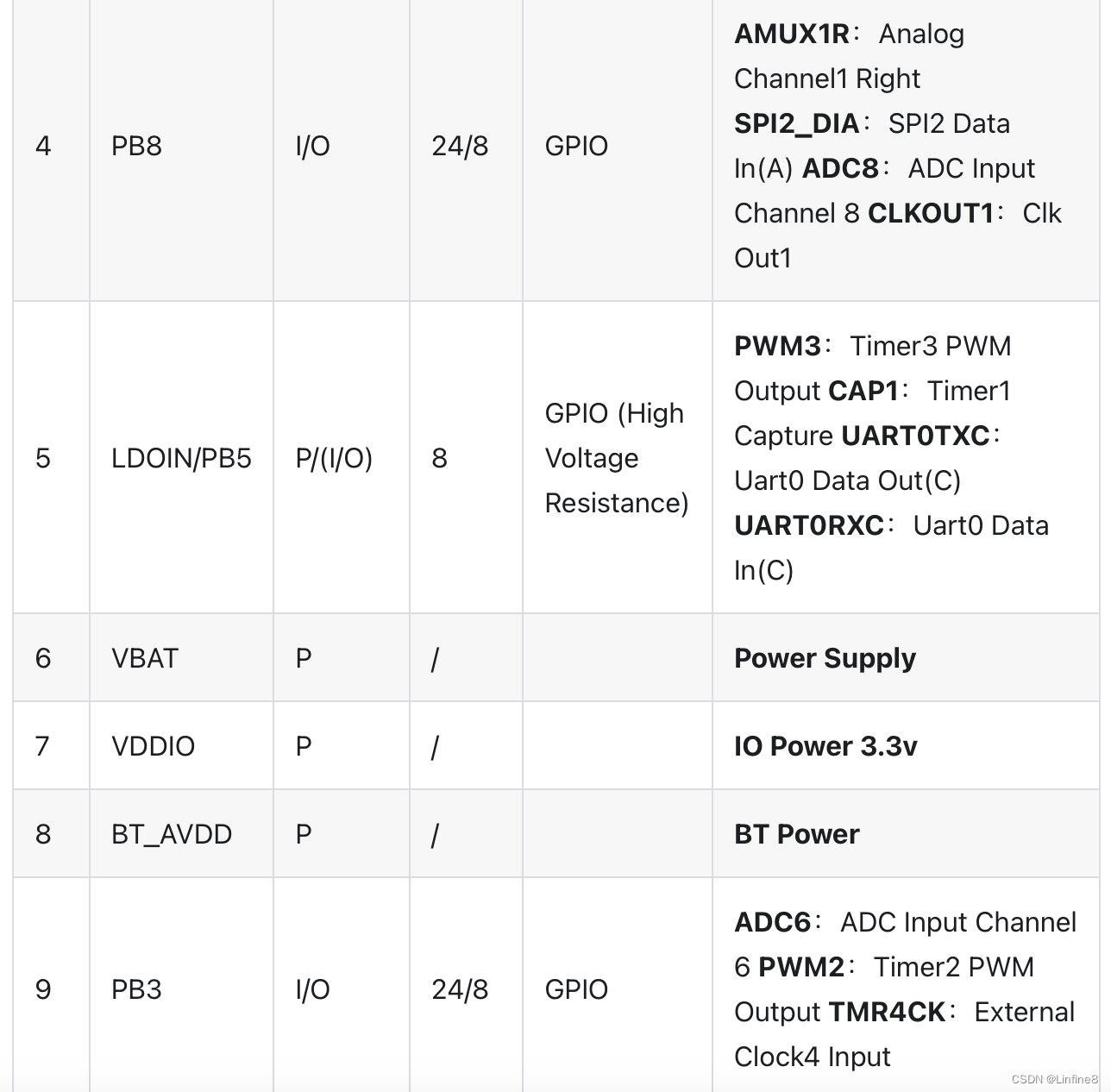

管脚描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

三、应用场景

该模组支持：

  • 唤醒、识别和蓝牙协议打通控制；
  • 小程序 控制设备；
  • 小程序 OTA升级
    在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

四、使用说明

使用LSYT201B芯片大致分为以下几个步骤：
1.自定义唤醒、命令词配置 唤醒词，命令词自定义 唤醒、识别模型上传编译，唤醒识别灵敏度配置

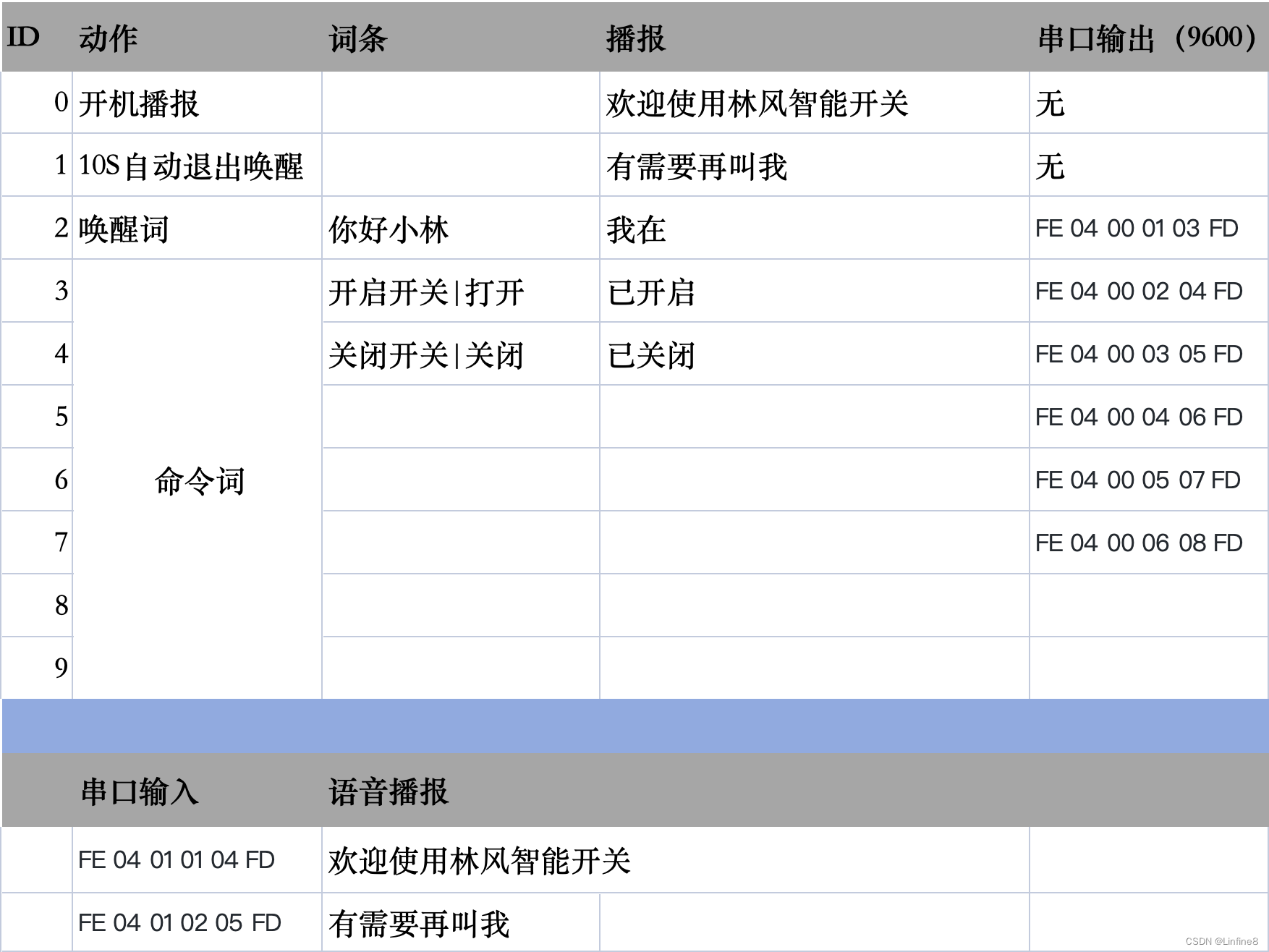

这里我定义以下词条，该芯片支持最大150个词条自定义
在这里插入图片描述

2.播报音回复，自定义音色唤醒，识别回复定义开机，超时播报定义 超过10种音色可选语速、音量可调
3.SDK下载与编译，语音SDK下载，根据产品方案进行固件编译
4.其他配置超时时间，自定义芯片接口，模式定义

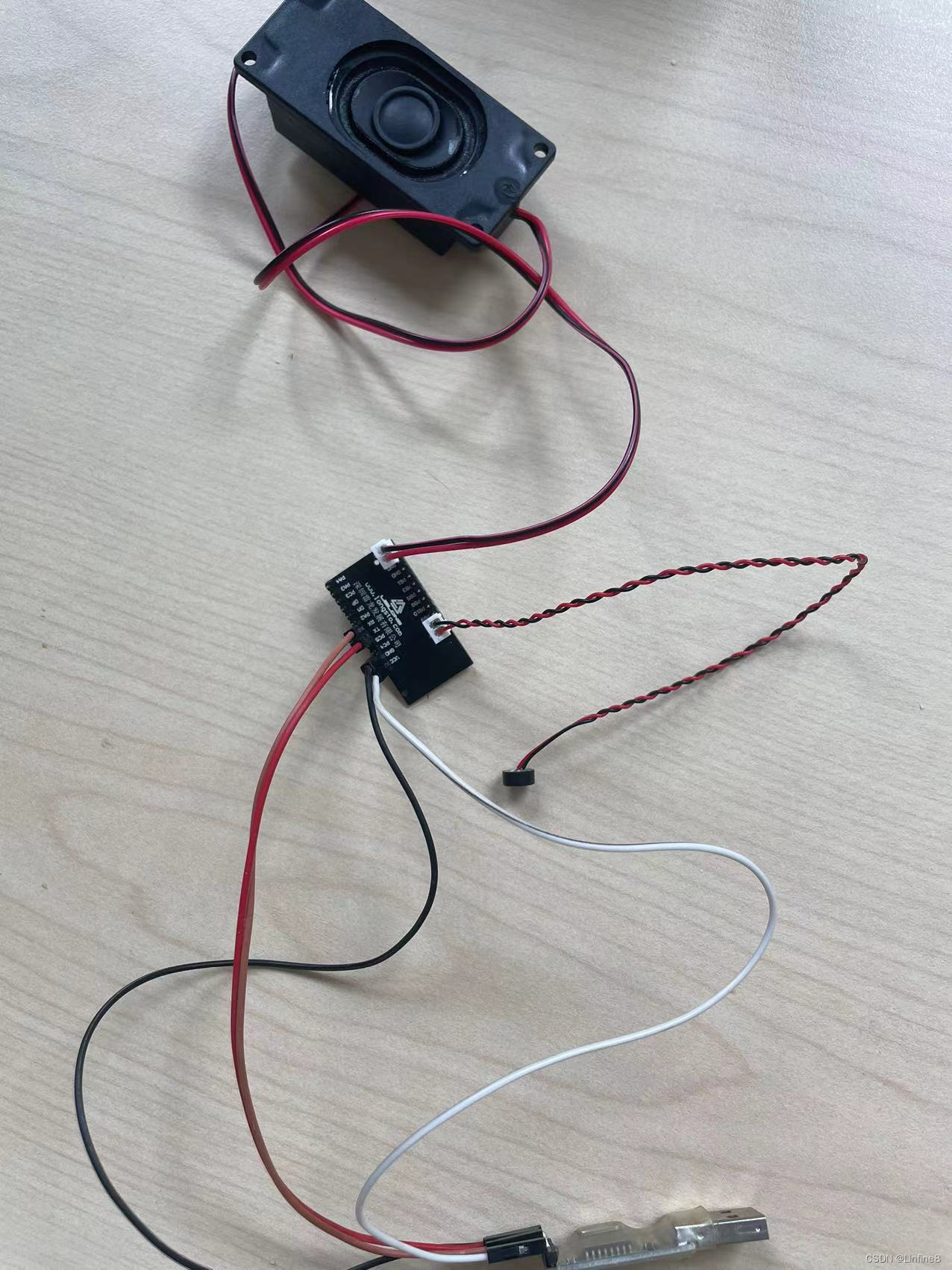

五、硬件连接

在这里插入图片描述

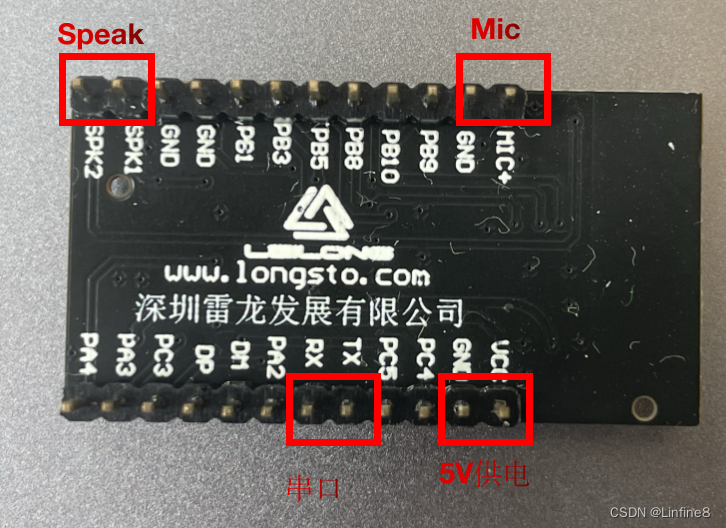

注意：最初使用3.3V电源无法驱动模块运行，使用5V电源才将整个模块驱动起来
在这里插入图片描述
这样连接后就可以使用了，通过视频来看看效果吧。
B站视频

六、FAQ

一、内部资源及存储空间
1.1 内置Cotake.可当MCU使用，是多少位的？
32 位浮点DSP，最高240MHz。

1.2 Flash和RAM的大小
YT2228：flash 2M，RAM 192K

二、外部接口及资源
2.1 是否支持外挂Flash？
可以支持外挂Flash，但不支持外挂Flash启动。

2.2 PWM驱动电流是多大？
所有GPIO都可以PWM输出，不同GPIO不同的驱动能力，一般为5mA，个别可以到20mA。

2.3 外设是否可以供客户二次开发（例如I2C、定时器、SPI）
YT2228 GPIO剩余：13个

2.4 除语音功能外，还有多少个GPIO可供客户二次开发使用

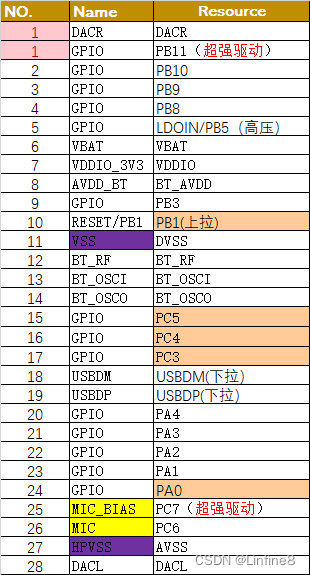

如下为所有YT2228系列所支持的资源，参看下图：
在这里插入图片描述

其中，PC7，PC6，LDOIN/PB5，PB11不建议做通用GPIO

2.5 只支持模拟麦，驻极体，硅麦是否支持？具体参数是多少？
支持模拟音频信号输入，包括驻极体和模拟硅麦。

2.6 FM输入的功能是什么意思？
YT2228不支持调频立体声接收/发送系统。

2.7 YT哪几个IO口支持红外发送和接收？
红外发送的接口：PA0和PB9，红外接收的IO口：PA1和PB10

功能相关：硬件

3.1 当前工作功耗
待机情况 约10mA

唤醒识别 约20mA

蓝牙音乐 约20mA

蓝牙通话 约30mA

3.2 深度睡眠时，芯片耗电多少？
YT21228 Base在BT芯片上，具体根据工作模式确定。

3.3 MCU持续工作，对芯片的寿命有损耗吗？
芯片设计定位为工业控制，可稳定运行10年以上。

3.4 YT2228应用架构
CPU+DSP，240M主频，片内支持SPI\IIC\ADC\TOUCH\PWM\ USB\RTC等接口， SPK、PA、Mic等外挂。

四、软件

4.1 该芯片是否支持外语版本？
当前阶段不支持。

4.2 离线词条客户能不能通过蓝牙进行更新
暂时不支持。后续OTA功能发布后可支持。

4.3 设备有本机音乐播放时，识别性能怎么样？
仅支持单麦方案，不支持AEC。

4.4 除语音相关占用的存储以外（以50个词条为例），Flash还有多少空间可以供客户使用。
YT2228：约1350~1400KB

总结

YT21228离线语音方案，最大支持150条自定义词条，支持蓝牙连接，内置Cotake，外设引脚比较丰富，可以做二次开发使用，本地语音处理灵敏度很高，延迟很低，可以在智能家居场景下诸多产品中使用，深圳雷龙的LSYT201B评估板及技术支撑服务可以帮助大家快速验证产品的可行性，降低了试错成本；
