离线语音模块初步学习——LSYT201B（深圳雷龙发展）

一 、产品简介

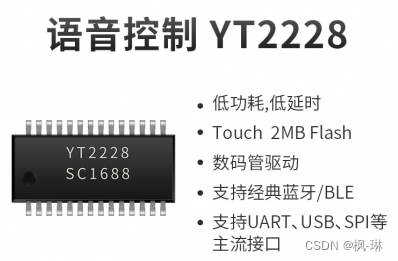

首先简单介绍下该离线语音模块，官方给出的介绍是：YT2228 是根据智能语音交互市场需求及思必驰算法的发展方向定义开发的 “芯片+算法”人工智能人机语音交互解决方案，具有高性能、低功耗等特点。该芯片通过软硬融合的方法，具备快速赋予各类设备语音交互的能力，极大的提高了用户体验和产品灵活性。该芯片支持家居5m交互，本地最多可识别150词，具备多轮交互能力。

（笔者使用起来效果非常好，尤其是它的灵敏度很高，关键词触发也很稳定！！价格也实惠）

二、功能介绍

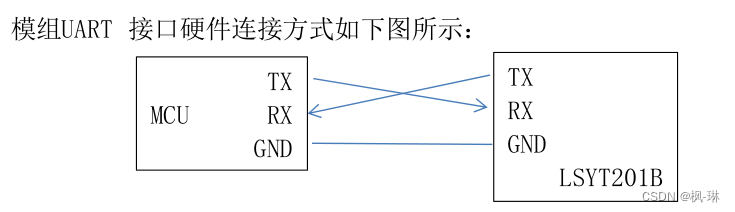

2.1 UART 连接

2.2 UART 控制协议

采用标准 UART 异步串口接口， 3.3V TTL 电平。波特率9600、数据位8位、停止位1 位、奇偶校验位无、流控无。

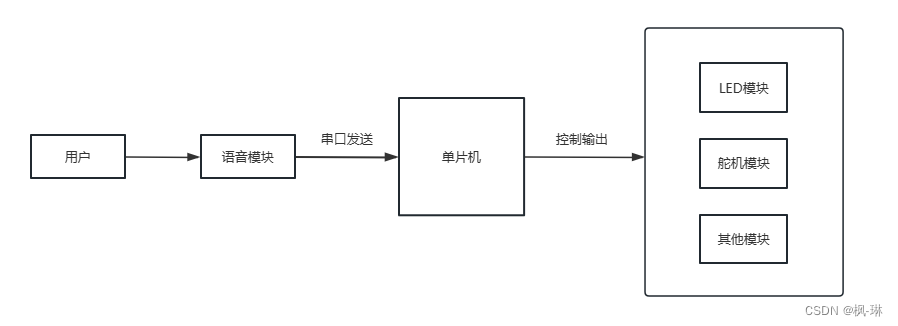

三、逻辑思路

将单片机的TX和RX与语音模块的RX和TX进行连接，用于通信传输。

用户触发已有的词条指令，麦克风接收到语音信号后转换为数字信号，并通过串口发送给STM32单片机，单片机收到数据后进行相应的操作控制。比如：用户触发“你好小龙”的唤醒词，语音模块的串口会输出FE 04 00 02 04 FD，同时喇叭接口播报应答语“我在”，随后再次触发其他关键词，单片机通过解析语音模块串口输出的字符串就可以进行对应的操作，点灯、关灯、增强亮度、降低亮度等的操作。

示例词条如下：

词条	播报	串口输出
你好小龙	我在	FE 04 00 02 04 FD
打开灯光	打开灯光	FE 04 00 03 05 FD
关闭灯光	关闭灯光	FE 04 00 04 06 FD

实物如下图所示：

将语音模块与单片机的vcc gnd tx rx相连，通过串口助手显示，能正常实现通信，效果非常好，触发很灵敏！ 也可通过USB转TTL，交叉连接Tx和Rx，Vcc接5V，GND接GND，打开串口助手进行对应的控制，通信效果很好。

以上就是初步对该语音模块的学习，之后有时间会在做一些小实验。

---

本篇完。

本人博客仅代表个人见解方便记录成长笔记。

若有不足，请指出，感谢您的阅读！
