写在前面：

在嵌入式的学习过程中，语音模块是必不可少的，无论是做项目组合还是单个测试，对于语音模块我们应当有一款合适的模块。今天给大家介绍的是一款质量好、成本低、功能齐全的语音模块——LSYT201B语音模组。它的技术支持详细，能够使得用户更好的理解和使用产品，降低开发难度，缩短开发周期。

免费样品 (longsto.com)大家可以在深圳市雷龙发展有限公司对需要的样品进行免费申请。

同时，我们也感谢雷龙发展有限公司对本篇博客的硬件支持！

一、模块简介

YT2228 是根据智能语音交互市场需求及思必驰算法的发展方向定义开发的 “芯片+算法”人工智能人机语音交互解决方案，具有高性能、低功耗等特点。该芯片通过软硬融合的方法，具备快速赋予各类设备语音交互的能力，极大的提高了用户体验和产品灵活性。该芯片支持家居5m交互，本地最多可识别150词，具备多轮交互能力。可以广泛应用在智能家电、玩具、空调伴侣等领域。

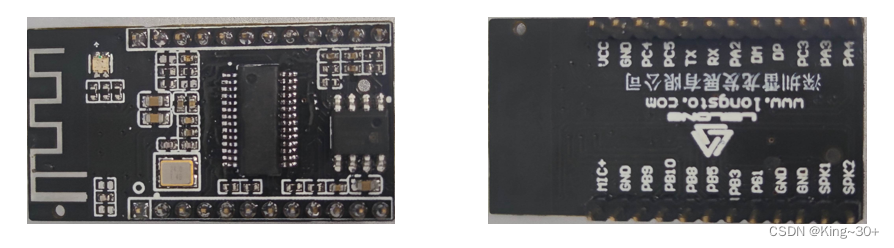

产品实物：

产品的尺寸为：34.22*18.16，引脚间距为2.0mm。由此可见模块的尺寸是很少的。

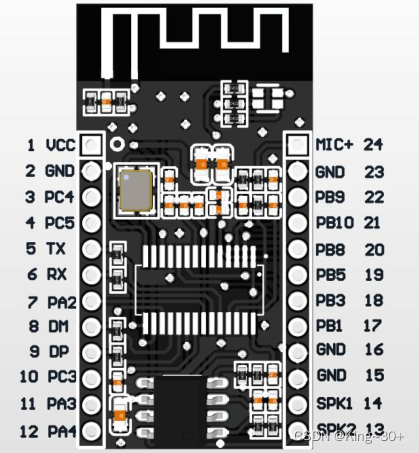

引脚介绍：

由上图所示，该模块的引脚共有24个，下表为具体功能说明：

编号	名称	功能说明	编号	名称	功能说明
1	VCC	电源输入3-5.5V	13	SPK2	喇叭接线端
2	GND	地脚	14	SPK1	喇叭接线端
3	PC4	IO口	15	GND	地脚
4	PC5	IO口	16	GND	地脚
5	TX	串口输出	17	PB1	IO口
6	RX	串口输入	18	PB3	IO口
7	PA2	IO口	19	PB5	IO口
8	DM	USB-	20	PB8	IO口
9	DP	USB+	21	PB10	IO口
10	PC3	IO口	22	PB9	IO口
11	PA3	IO口	23	GND	地脚
12	PA4	IO口	24	MIC+	麦克风输入

如上表所示为该模块的引脚说明，其中红色表出来的是我们需要注意的，基本的使用需要进行连接的引脚。

二、功能介绍

在上面我们介绍了该模块的通信方式为串口通信，那我们需要对串口通信具有一定的了解，详细的串口介绍可以看我之前的博客。

51单片机---串行口通信（小白可入）_串行接口给单片机传输信息-CSDN博客

STM32——串口（UART）使用_stm32串口-CSDN博客

模块的串口接线如上图所示，右图为该语音模块，左图为MCU或者其他含有串口的设备例如：串口模块等等。

串口通信需要一定的串口通信通信协议，其中该模块的通信格式为：

波特率：9600；

数据位：8位；

校验位：无；

停止位：1位；

数据流控：无；

参考词条：

对于上述表格做出解释：

首先，当模块连接正确后，通电一瞬间，模块会进行语音播报：欢迎使用雷龙智能监控系统。如果10秒内，没有给出回应，模块会进行语音播报：有需要再叫我。

如果我们进行唤醒，即说出：“你好小龙”，模块会回应我在，并且通过串口输出“FE 04 00 01 03 FD”，后面我们再说出其他的命令词，语音模块会进行对应的回应，以及通过串口输出对应的数据。

期间如果10s没有任何命令，模块依旧会进行语音播报：有需要再叫我。

我们可以通过对应的串口输出来进行对应的操作，后面有对应的案例实验。

三、硬件电路

1、参考电路：

其中主要为四处连接：

1、通过单片机想模块供电：此处建议供电为5V；

2、串口连接RX\TX：用于接收模块对应的串口输出；

3、麦克风连接：用于进行语音输入；

4、喇叭：用于进行语音输出；

此处为MCU连接，也可以用串口助手连接，性质是一样的。

2、串口连接实物图

3、单片机连接实物图

四、案例测试

1、串口助手测试

说明：利用串口模块连接语音模块，然后进行语音通信，通过串口助手查看语音模块的串口输出。

串口助手+语音模块

2、单片机测试

说明：利用单片机来实现相关的语音控制，此处没有接防晒与水泵，依旧是利用LED灯来进行对应的测试。

MCU+语音模块

3、测试代码

单片机测试需要用到以下的代码：

main.c

#include "./SYSTEM/sys/sys.h"
#include "./SYSTEM/delay/delay.h"
#include "./BSP/UART1/uart1.h"
#include "./BSP/LED/led.h"

int main(void)
{

    HAL_Init();                              /* 初始化HAL库 */
    sys_stm32_clock_init(RCC_PLL_MUL9);      /* 设置时钟, 72Mhz */
    delay_init(72);                          /* 延时初始化 */
    uart2_init(9600);
    led_init();
    while(1)
   {
       if(led==1)
       {
            HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_RESET);
       }
      else
       {
            HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_SET);
       }

        if(water==1)
       {
            HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_RESET);
       }
       else
       {
            HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_SET);
       }


       if(sunblock==1)
       {

       }
       else
       {

       }
   }
}

uart1.c

#include "./BSP/UART1/uart1.h"
#include "./SYSTEM/sys/sys.h"
#include "string.h"
UART_HandleTypeDef uart2_handle;
uint8_t RX_buff[6];
uint8_t led=0,water=0,sunblock=0;
void uart2_init(uint32_t bandrate)
{
    uart2_handle.Instance=USART2;
    uart2_handle.Init.BaudRate=bandrate;
    uart2_handle.Init.WordLength=UART_WORDLENGTH_8B;
    uart2_handle.Init.Mode=UART_MODE_TX_RX;
    uart2_handle.Init.HwFlowCtl=UART_HWCONTROL_NONE;
    uart2_handle.Init.Parity=UART_PARITY_NONE;
    uart2_handle.Init.StopBits=UART_STOPBITS_1;
    HAL_UART_Init(&uart2_handle);
    HAL_UART_Receive_IT(&uart2_handle, RX_buff, 6);
}

void HAL_UART_MspInit(UART_HandleTypeDef *huart)
{
     if(huart ->Instance ==USART2)
     {
            GPIO_InitTypeDef GPIO_InitType;
            __HAL_RCC_USART2_CLK_ENABLE();
            __HAL_RCC_GPIOA_CLK_ENABLE();

         GPIO_InitType.Mode=GPIO_MODE_AF_PP;
         GPIO_InitType.Pin=GPIO_PIN_2;
         GPIO_InitType.Speed=GPIO_SPEED_FREQ_HIGH;
         HAL_GPIO_Init(GPIOA,&GPIO_InitType);

         GPIO_InitType.Mode=GPIO_MODE_AF_INPUT;
         GPIO_InitType.Pin=GPIO_PIN_3;
         GPIO_InitType.Pull=GPIO_NOPULL;
         HAL_GPIO_Init(GPIOA,&GPIO_InitType);

         HAL_NVIC_EnableIRQ(USART2_IRQn);
         HAL_NVIC_SetPriority(USART2_IRQn, 0,0);
     }

}

void USART2_IRQHandler(void)
{
    HAL_UART_IRQHandler(&uart2_handle);
}


void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart ->Instance ==USART2)
    {
        if(RX_buff[4]==0x04)
          led=1;
        else if(RX_buff[4]==0x05)
            led=0;
        else if(RX_buff[4]==0x06)
            water=1;
        else if(RX_buff[4]==0x07)
            water=0;
        else if(RX_buff[4]==0x08)
            sunblock=1;
        else if(RX_buff[4]==0x09)
            sunblock=0;
       HAL_UART_Receive_IT(&uart2_handle, RX_buff, 6);
    }

}

led.c

#include "./SYSTEM/sys/sys.h"
#include "./BSP/LED/led.h"

void led_init(void)
{
    GPIO_InitTypeDef GPIOhandled;
    GPIOhandled.Mode=GPIO_MODE_OUTPUT_PP;
    GPIOhandled.Pin=GPIO_PIN_5;
    GPIOhandled.Speed=GPIO_SPEED_FREQ_HIGH;
    __HAL_RCC_GPIOB_CLK_ENABLE();
    HAL_GPIO_Init(GPIOB,&GPIOhandled);

    __HAL_RCC_GPIOE_CLK_ENABLE();
    GPIO_InitTypeDef gpio1_init_struct;
    gpio1_init_struct.Mode=GPIO_MODE_OUTPUT_OD;
    gpio1_init_struct.Pin=GPIO_PIN_5;
    gpio1_init_struct.Speed=GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOE,&gpio1_init_struct);


     HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_SET);
     HAL_GPIO_WritePin(GPIOE, GPIO_PIN_5, GPIO_PIN_SET);

}
