浅谈SIMATIC PLC 的保护功能—S7-1x00

1.1 S7-1200/1500的保护功能概述

针对不同的防护需求，S7-1200/1500提供了多种方式的保护功能，主要包括：

· CPU的访问保护

· 程序块的保护

· 项目的保护和用户管理

1.2 CPU的访问保护

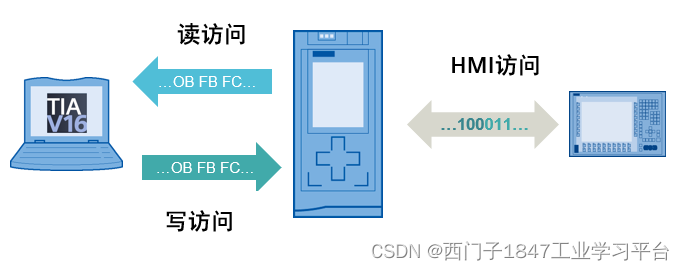

对CPU的访问通常有以下三种，读访问、写访问和HMI访问，如下图所示。读访问，主要是指上载硬件组态和程序；写访问包括下载硬件组态、程序以及使用测试功能和固件更新等；HMI访问是指通过触摸屏、Wincc等上位机对CPU进行读写变量以及诊断等。

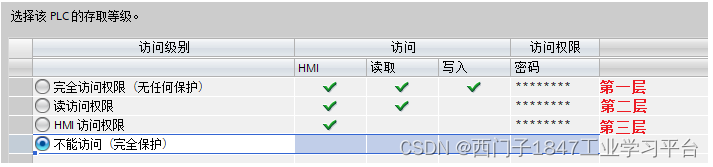

S7-1200/1500通过对不同权限进行加密设置，来保护对CPU的在线访问。标准S7-1200/1500提供了4种访问CPU的保护级别，可以满足不同的需求，如下图所示。

<
