信号分析与处理－系统响应实验

基本函数

impz（）函数

MATLAB提供了专门用于求离散系统频响特性的函数impz()，调用impz()的格式有以下几种：

① [h,t] = impz(b,a)
② [h,t] = impz(sos)
③ [h,t] = impz(d)

B-分子系数
A-分母系数


二、举例说明：

H(z) = Y(z)/X(z) = 1 / 1 - 1.13z^-1 + 0.64z^-2;

其中分子系数为 B=[1]
分母系数为： A=[1, -1.13, 0.64]
调用函数： impz（B,A）

axis([xmin xmax ymin ymax])

axis([xmin xmax ymin ymax]) 用来标注输出的图线的最大值最小值。

subplot

subplot是MATLAB中的函数，是将多个图画到一个平面上的工具。

filter

MATLAB中filter函数的用法：Y = FILTER(B,A,X) ，输入X为滤波前序列，Y为滤波结果序列，B/A 提供滤波器系数，B为分子， A为分母

整个滤波过程是通过差分方程实现的：a(1)*y(n) = b(1)*x(n) + b(2)*x(n-1) + ... + b(nb+1)*x(n-nb)

代码

A=[1,-0.9];B=[0.05,0.05];
x1n=[1 1 1 1 1 1 1 1 zeros(1,50)];
x2n=ones(1,128);
hn=impz(B,A,58);
subplot(2,2,1);
y='hn';
tstem(hn,y);
title('(a)系统单位脉冲响应h(n)')
y1n=filter(B,A,x1n);
subplot(2,2,2);y='y1(n)';tstem(y1n,y);
title('(b)系统对R8(n)的响应y1(n)')
y2n=filter(B,A,x2n);
subplot(2,2,4);y='y1(n)';tstem(y1n,y);
title('(c)系统对u(n)的响应y2(n)')

function tstem(xn,yn)
n=0:length(xn)-1;
stem(n, xn,'.');
xlabel('n');ylabel('yn');
axis([0,n(end),min(xn),1.2*max(xn)]);
end

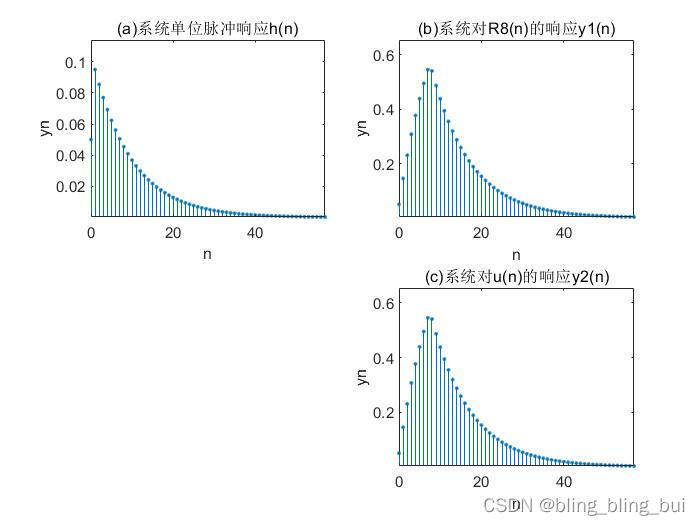

结果
