1Cr11Ni2W2MoV

现在经常碰到一些业内人士询问1Cr11Ni2W2MoV材料，今天来大概说下这个材料的构成及特性，1Cr11Ni2W2MoV不锈钢也被叫作961不锈钢,最新的牌号是13Cr11Ni2W2MoV，数字牌号：S47310

GJB 2294-95和GB/T 1221-92 标准里的牌号是1Cr11Ni2W2MoV， GB/T 1221-2007新标准颁布后牌号更新为13Cr11Ni2W2MoV，该材料系铬镍钨钼钒马氏体耐热钢，具有良好的韧性和耐氧化性能，在淡水和湿空气中有较好的耐蚀性。主要在航空工业中已广泛用于制造600℃以下工作的发动机叶片、盘、轴等重要零部件。

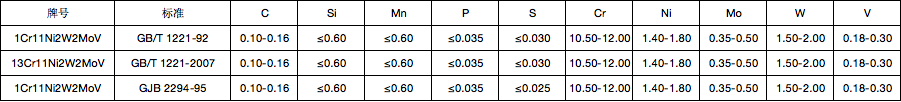

1Cr11Ni2W2MoV, 13Cr11Ni2W2MoV, 961化学成分：

1Cr11Ni2W2MoV, 13Cr11Ni2W2MoV, 961物理性能：

密度密度(20℃)/kg/dm3:7.8,

熔点/℃: —,

比热容(0~100℃)/kg/(kg.k): 0.48,

热导率/w/(m.k)100℃-:22.2,

热导率/w/(m.k)500℃-:28.1,

线胀系数/(10-6/k)0~100℃:9.3,

线胀系数/(10-6/k)0~617℃:11.7,

电阻率（20℃）/（Ω.mm2/m):-,

纵向弹性模量（20℃）/GPa:196，

磁性:有。

#温度(℃)弹性模量(GPa)MTEC热导率(W/m·℃)比热容(J/kg·℃)电阻系数(Ωmm²/m)密度(kg/dm³)泊松比,v1500.0–28.10----2500.0-11.70-----3100.0–22.20----4100.0-9.30-----520.0—480.00—620.0-----7.80-720.0196.00------

交货状态：棒材固溶处理，板材固溶酸洗，

1Cr11Ni2W2MoV, 13Cr11Ni2W2MoV, 961 GB/T 1221-2007 力学性能：

抗拉强度 RM/MPa：棒 d-直径≤75mm 淬火+回火1080.00–2棒 d-直径≤75mm 淬火+回火885.00，

屈服强度 Rp0.2/MPa: 棒 d-直径≤75mm 淬火+回火735.00–2棒 d-直径≤75mm 淬火+回火885.00

冲击功,Kv/Ku(J): 棒 d-直径≤75mm 淬火+回火55.00–2棒 d-直径≤75mm 淬火+回火71.00

伸长率A/%：棒 d-直径≤75mm 淬火+回火12.00–2棒 d-直径≤75mm 淬火+回火15.00

断面收缩率（Z/%）：棒 d-直径≤75mm 淬火+回火50.00–2棒 d-直径≤75mm 淬火+回火55.00

硬度: 棒 d-直径≤75mm 退火HB-269.00-2棒 d-直径≤75mm 淬火+回火HB311.00388.00-3棒 d-直径≤75mm 淬火+回火HB269.00321.00

1Cr11Ni2W2MoV, 13Cr11Ni2W2MoV, 961热处理:

#热处理方法描述备注1回火540℃_{600℃，油冷或空冷2回火660℃}710℃，油冷或空冷3淬火1000℃_{1020℃，油冷或空冷4淬火1000℃}1020℃，正火 作者：longhaisteel https://www.bilibili.com/read/cv12159585 出处：bilibili
