1. 基址寄存器的作用

一般的，每个 PCIe 设备内部都会有一部分资源需要提供给系统软件访问。与此同时，不同的 PCIe 设备可供系统软件访问的资源大小、资源类型也不一样。在计算机系统中，只有系统软件可以为 PCIe 设备内部的资源指定合适的地址，而 PCIe 设备能做的就是告诉系统软件该设备内部可访问的资源大小、资源类型和资源特性。

基址寄存器（Base Address Registers）就是 PCIe 协议提供的、用于向系统软件展示 PCIe 设备内部资源大小、资源类型和资源属性的机制。

2. 基址寄存器在哪儿

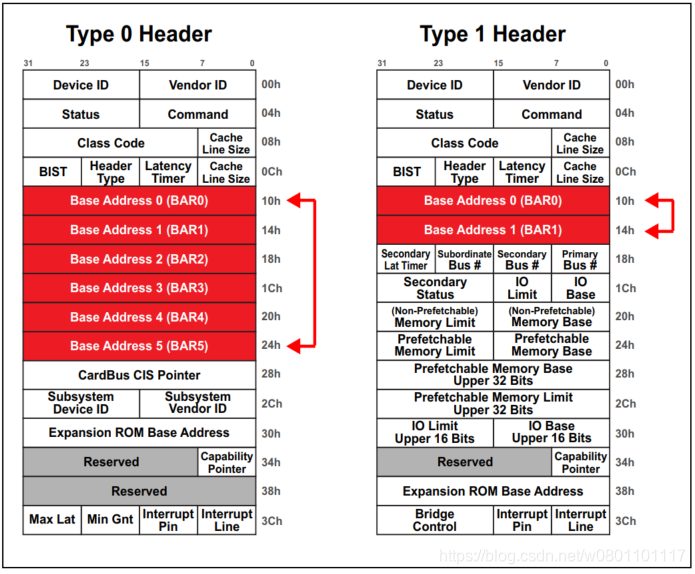

基址寄存器（Base Address Registers）位于 PCIe 设备配置空间（configuration space）的配置头（configuration header）中。众所周知，PCIe 设备有两种类型的配置头，分别为 0 型配置头（Type 0 configuration header）和 1 型配置头（Type 1 configuration header）。在两种配置头中，基址寄存器的位置如下图所示：

在这里插入图片描述

从图中可以看出，0 型配置头（Type 0 configuration header）包含 6 个基址寄存器，而 1 型配置头（Type 1 configuration header）只包含 2 个基址寄存器。

PCIe 桥类型设备，即 PCIe Root Complex 和 PCIe Switch，包含 1 型配置头（Type 1 configuration header）。
PCIe 非桥类型设备，例如 PCIe Endpoint，包含 0 型配置头（Type 0 configuration header）。

3. 基址寄存器的工作原理

之前提到过，基址寄存器（Base Address Registers）的作用就是向系统软件展示 PCIe 设备内部资源的类型、属性和大小。

3.1 类型

基址寄存器的第 0 位（Bit 0）用于表示 PCIe 设备内部资源的类型。PCIe 设备制造商在生产该设备时会根据实际情况配置该值。对于系统软件来说，该位是只读的。

如果 bit 0 = 1，表明系统软件需要在系统的 IO space 中为该资源分配地址。
如果 bit 0 = 0，表明系统软件需要在系统的 memory-mapped IO space 中为该资源分配地址。

3.2 属性

如果该资源是 IO 类型，即 bit 0 = 1，那就不需要任何属性展示。
如果该资源是 MMIO （memory-mapped IO）类型，那么 bit[3:1] 用来展示对应的属性。

如果 bit[2:1] = 00b，表明系统软件需要为该资源分配一个 32 位的地址。
如果 bit[2:1] = 10b，表明系统软件需要为该资源分配一个 64 位的地址。

注意：当 bit[2:1] = 10b 时，相邻的两个基址寄存器（Base Address Registers）会合并为 1 个，即 BAR0 和 BAR1 合并为 1 个，BAR2 和 BAR3 合并为 1 个，BAR4 和 BAR5 合并为 1 个。其中，BAR1、BAR3 和 BAR5 用保存 64 位地址的高 32 位。

如果 bit[3] = 1b，表明该资源是 prefetchable 的。
如果 bit[3] = 0b，表明该资源是 non-prefetchable 的。

需要注意的是，当资源是 MMIO (memory-mapped IO) 类型时，bit[3:1] 中的属性值是设别制造商在生产设备是指定的，系统软件对 bit[3:1] 的只有读取权限。

3.3 资源大小

当资源是 IO 类型，即 bit[0] = 1 时，bit[1] 会固定为 0，而 bit[31:7] 会用于指示资源大小。
当资源是 MMIO (memory-mapped IO) 类型，即 bit[0] = 1 时，bit[3:1] 用于指示资源属性，bit [31:7] （用于 32 位地址）或者 bit[63:7]（用于 64 位地址）用于指示资源大小。
