AD9的PCB技巧——覆铜的规则设置

AD9的PCB技巧(一)

对于许多的新手硬件工程师来说,在操作Altium designer 09这款软件时会遇到各种各样的拦路虎,尤其是规则上的一些设置问题,以下就例举规则设置的其中一点。
在这里插入1.12图片描述在这里插入图片描述
平时设计的PCB需要对地进行覆铜,默认情况下焊盘一般是十字覆铜(如右上图),如需对焊盘进行全覆铜(如左上图)该怎么做?此时需对规则进行设置。
1.DR快捷键打开规则
2.找到Plane->Polygon Connect Style,右键建新规则
在这里插入图片描述
3.关联类型选择Direct Connect
在这里插入图片描述
在这里插入图片描述

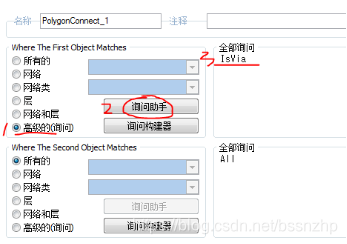

4.点击高级的(询问),打开询问助手,输入IsVia
在这里插入图片描述
5.最后点击确定即可
如内容有误,欢迎提出,谢谢!
