一、铺铜铜皮没有与焊盘相连接

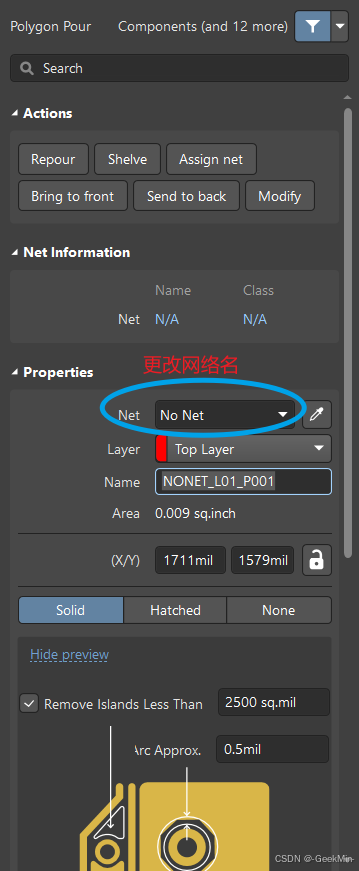

问题原因：网络名未更改为相应的网络

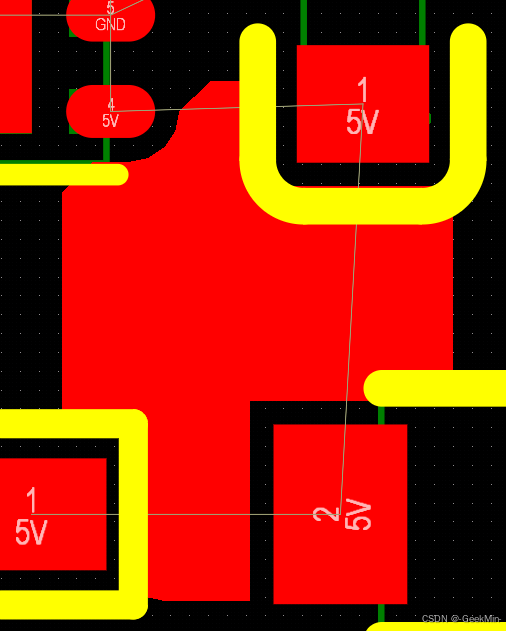

将网络名改为5V，可见铺铜全部连接上了

二、多边形铺铜只有外框，没有填充

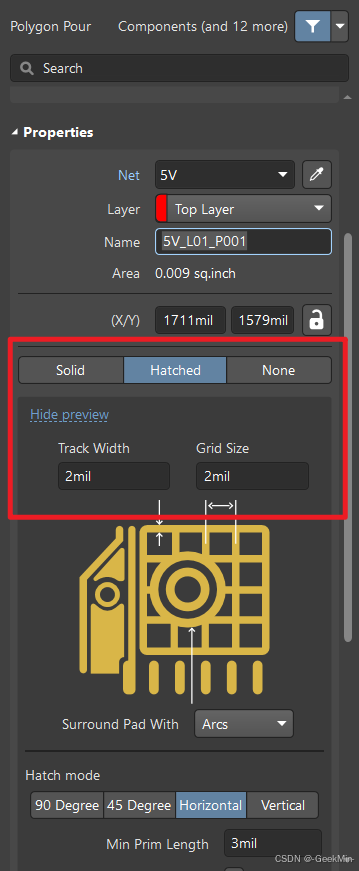

双击选中铺铜，右边菜单栏铺铜选项选择Hatched, 这里线宽Track Width和网格大小Grid Size改为大小一样可以全填充

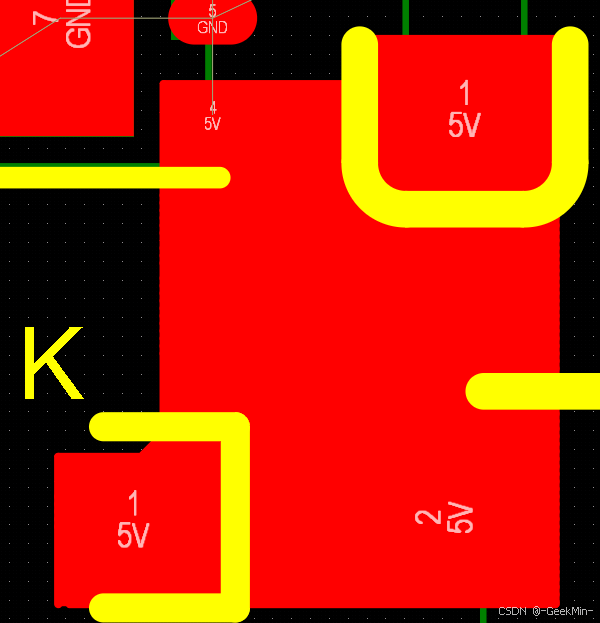

三、 铺铜和焊盘之间没有全连通

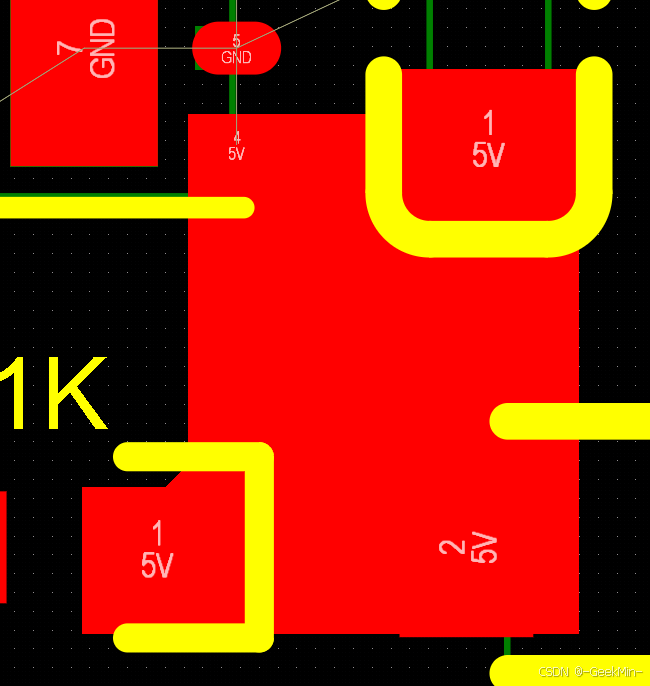

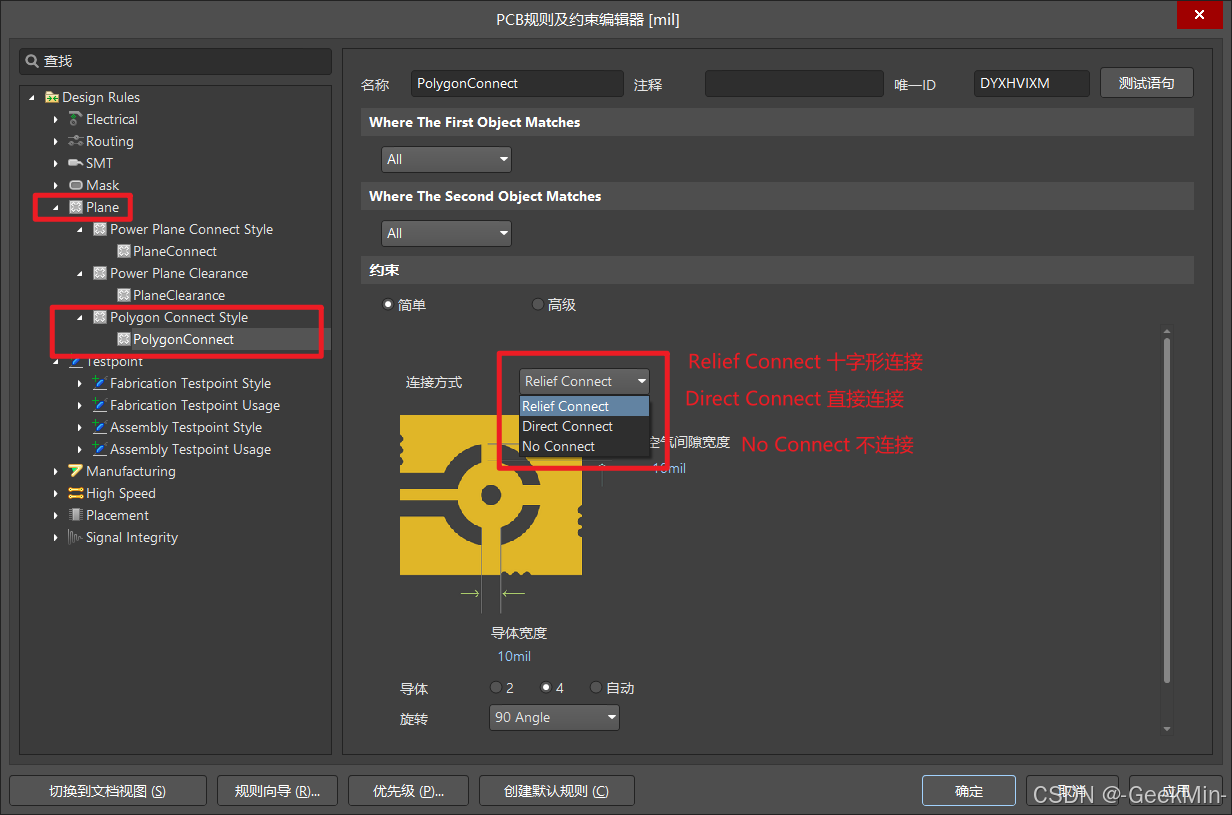

选择直接连接可以完全连同上
