第八届集创赛 雨骤杯 赛后复盘

在本科的最后半年，因为某些特殊原因，我在导师的指导下报名了第八届集创赛的雨骤杯赛道，借此机会也为接下来的硕士阶段做准备，这次比赛也是非常成功，我们仨也都得到了满意的名次，圆梦山东。这五个月期间，作为队伍中最擅长硬件调试的同学，自然必须得学以致用，将本科期间积累的专业知识运用在比赛中，自己所负责的内容是PCB的绘制，元器件的选型和云编译驱动的编写。为了能够起到抛砖引玉的作用，我将这次参赛经历在此复盘，分享给大家，可能内容上会出现一些错误，希望大家能够指出，感激不尽!

赛题内容分析

下面是自己参与的那届赛题，链接已贴出：

第八届集创赛杯赛题目——雨骤(恩捷伦®)杯

本届赛题着重于DAC的测试及应用，此处也意味着我们需要使用雨骤官方提供的参赛平台（下称雨骤仪器），完成DAC的测试与应用两个任务。其中，雨骤官方的参赛平台拥有两种开发方式，分别为使用雨骤官方提供的"Instruments Playground API"，和使用雨骤云编译 “自定义RTL片上仪器”。其中，前者更适合对性能需求不高，追求简化编程的团队，而后者由于需要编写Verilog代码（毕竟硬件描述语言或多或少沾点边（bushi））更适合熟悉硬件开发、需要更高维度的自定义，或者原有的SDK无法满足性能需求的团队。

本质上，我们最关键的工作就是使用雨骤仪器，驱动我们自选的国产DAC芯片，使其输出指定的电压，进而进行后续的步骤。一般来说，DAC芯片拥有的数据接口为并口、SPI、I2C等，这就需要我们通过对雨骤仪器进行开发，来实现预期的功能，不管是通过编写上位机对雨骤仪器进行控制，还是通过云编译对雨骤仪器内部的芯片进行功能重构。因此，团队需要有一名掌握上位机开发（C、Python、LabVIEW等）的成员，由于“一体化PCB载板”是赛题的一个得分项，擅长硬件测试的成员也必不可少。“良好的人机GUI交互”也是个得分项，因此上位机的美观度也需要相应的提升，至于串口屏（内置MCU）是否允许使用，众说纷纭，建议询问赛事组委会以得到最确切的答案。

理论分析

DAC参数

根据赛题的要求，我们需要测试的参数至少包括下面两项：积分非线性(INL, Integral Nonlinearity)和差分非线性(DNL, Differential Nonlinearity)，现对此进行分析：

INL为输出传输函数和理想直线之间的偏差了，DNL为转换器输出步长相对于理想步长的误差。分别可以用如下公式进行计算：

INL式中，Areal为搭建系统的DAC实际输出值，Aideal为当前同样输入下DAC的理想输出值；DNL式中，LSB为理想情况下每一位的差值。因此，实际上的INL和DNL数值指的是每一个刻度的参数，一些芯片手册给出的参数可能是平均数、中位数、最大值等。

因此，我们需要测得DAC芯片在每一个输入时的输出电压，最常用的方式是向其发送0-FS(Full Scale)的数据，让其生成阶梯波，然后通过记录每个刻度下的电压值，进行汇总与计算。

事实上，由于DAC芯片的输入电压并不固定，我们在比赛后期使用满量程对应的DA输出来计算LSB的具体数值，这样可以最大程度规避电源电压波动对计算结果的影响。

DAC架构

主流的DAC架构分为两种：电阻串DAC和分段式DAC。其中，电阻串DAC内部有一串电阻连接供电与地，通过开关的形式进行选择，其优点是易于制造，不过由于其结构，其位数不可能做的很高。为了解决这个问题，分段式DAC使用多个电阻网络进行并联，通过后一级电阻网络对前一级的分压电压进一步分压，节省电路体积的情况下还增加了DAC的位数。

本次我们使用的DAC芯片就为分段式架构，为思瑞浦（3PEAK）的TPC112S4高精度DAC芯片，该芯片工作在2.7-5.5v 的电压范围内，分辨率为12位。相较于国际竞品，精度更高，INL、增益误差、功耗、最大通信速率等指标更优。

TPC112S4 - 精密数模转换器 (DAC) - 3PEAK

本次竞赛我们使用了雨珠-S，其具备16个数字IO、多路系统供电、两个波形采集通道和两个波形发生通道，支持自行按规格设计载板安装在仪器上使用，完全满足我们的需求。

雨珠S： YuZhu | Raindrop-S

完成工作

接下来是我在本次比赛中完成工作的介绍。

软件编写

在初赛阶段，由于主要着力完成的内容为电路仿真，我们暂时没有着手设计整体硬件架构，我负责的内容是使用NI Multisim软件绘制电阻串DAC的仿真电路，并通过其计算仿真电路的INL和DNL，仿真图如上节所示。

同时，为了能够测试芯片的性能，我自行绘制了一块DAC芯片的转接板，引出了数据端口和信号输出口，便于连接控制及采集设备：

最初由于不熟悉雨骤的开发流程，我首先使用STM32对DAC芯片进行驱动，使用软件模拟的方式产生指定驱动时序，部分代码如下（示例代码为TPC112S4，需要发送2组8位指令即16位）：

#define CS_H HAL_GPIO_WritePin(NSYNC_GPIO_Port, NSYNC_Pin, GPIO_PIN_SET)
#define CS_L HAL_GPIO_WritePin(NSYNC_GPIO_Port, NSYNC_Pin, GPIO_PIN_RESET)
#define SCLK_H HAL_GPIO_WritePin(SCK_GPIO_Port, SCK_Pin, GPIO_PIN_SET)
#define SCLK_L HAL_GPIO_WritePin(SCK_GPIO_Port, SCK_Pin, GPIO_PIN_RESET)
#define SDI_H HAL_GPIO_WritePin(MOSI_GPIO_Port, MOSI_Pin, GPIO_PIN_SET)
#define SDI_L HAL_GPIO_WritePin(MOSI_GPIO_Port, MOSI_Pin, GPIO_PIN_RESET)
#define LD_H HAL_GPIO_WritePin(NLOAD_GPIO_Port, NLOAD_Pin, GPIO_PIN_SET)
#define LD_L HAL_GPIO_WritePin(NLOAD_GPIO_Port, NLOAD_Pin, GPIO_PIN_RESET)

void SPI_WR_OneByte(uint8_t data){
	uint8_t i;
	for(i = 0; i < 8; i++)
	{
        SCLK_H;
        if(data & 0x80) SDI_H;
		else SDI_L;
		data <<= 1;
		SCLK_L;
	}
}

uint8_t Write16Reg(uint32_t d){
	uint8_t tx[2] = {(d >> 8) & 0xff, d & 0xff};
	CS_L;
	SPI_WR_OneByte(tx[0]);
	SPI_WR_OneByte(tx[1]);
	CS_H;
	SDI_L;
}

/*
Usage:
    CS_L;
	Write16Reg(da_dat);
	CS_H;
	__NOP();
	//several nops
	__NOP();
	LD_L;
	__NOP();
	//several nops
	__NOP();
	LD_H;
*/

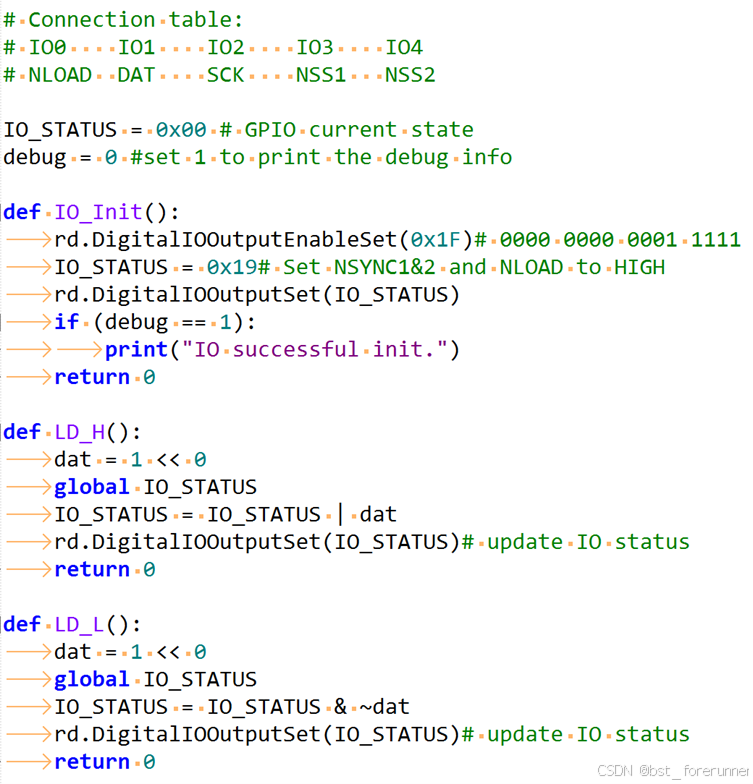

同时，我们也在研究如何使用雨骤官方提供的Python SDK发送驱动时序，官方的SPI自2.2（大概）版本后开始支持SPI时钟极性和相位的调整，不过由于我们的DAC拥有额外的使能端，原先的SDK并不能满足我们的需求。因此我想了个笨办法：官方有提供基于位操作的GPIO读写函数，我直接从STM32的模拟SPI移植过去，不就可以了吗？

事实证明，该方法可行，不过也仅限于可行……经过逻辑分析仪抓取，发送一个通道的指令需要3.5 ms，远远达不到我们作品的需求。为此，我们选择了其后的方案：云编译。

在分赛区决赛阶段，我们开始着手编写云编译的驱动。由于云编译能操作的范围局限于16个数字IO，因此我们决定使用UART串口进行通信。由于雨珠-S的数字IO使用了三态门，因此我们需要对指定的位赋值来决定IO的方向（输入or输出），并且对形如io_x_out[x]的IO进行信号连接。代码如下：

	//IO初始化设置

	assign io_b_oe[4] = 1'b1;//112S4 NSS2
	assign io_b_oe[3] = 1'b1;//112S4 NSS1
	assign io_b_oe[2] = 1'b1;//112S4 SCK
	assign io_b_oe[1] = 1'b1;//112S4 DAT
	assign io_b_oe[0] = 1'b1;//112S4 NLOAD

	assign io_a_oe[7] = 1'b1;//仪器串口发送端
	assign io_a_oe[6] = 1'b0;//仪器串口接收端
	assign io_a_out[7] = 1'b1;//暂时用不上发送，先暂时赋1防止接收指示灯常亮

	assign io_b_out[4] = NSS2;//关联所有端口
	assign io_b_out[3] = NSS1;
	assign io_b_out[2] = SCK;
	assign io_b_out[1] = DAT;
	assign io_b_out[0] = NLOAD;

至于为什么有两个NSS，是因为我们在后续使用了两片DA，需要使用分别两个片选端进行控制。

我们需要对指定DA的指定通道进行写操作，因此我们需要使用一种高效的方式对指令进行打包发送，最直观的方式就是使用数据包的形式。

数据包一般包含“帧头、长度、数据、帧尾、校验”等部分，为了简化编程，我们使用的数据包格式如下：

(帧头0xXX|通道数0x00-0x07|DA数据高八位|DA数据低八位|帧尾0xYY)

接下来就是Verilog代码的编写了，我们需要使用纯逻辑的编程方式，编写串口数据接收、数据包解析、DA驱动等功能模块，其中，各个功能模块又需要使用若干个always块进行控制，这需要我们对整个系统有强烈的全局观念，以避免时钟出现错误导致系统混乱，从而无法实现预期的功能。

该部分代码参考正点原子领航者ZYNQ的教程编写，主要参考了UART串口通信实验和基于UART的数据包收发实验。

ZYNQ领航者V2开发板

其中，串口接收相信大家都比较熟悉，此处不再赘述，不过需要注意的是由于雨骤云编译的.v文件存在格式规范，因此串口的接收引脚需要换成形如io_x_in[x]的形式，才能够正常使用。

代码最关键，也是我当时调试起来最头疼的地方就是数据包的解析了，数据包的解析最常用的就是状态机的思想，但是由于自身开发经验不足，一开始属实踩了不少坑，比如：

	always @(posedge clk or negedge rst_n) begin//状态装填
		if(!rst_n)
			uart_stat_curr <= STATE_IDLE;
		else
			uart_stat_curr <= uart_stat_next;
	end

	always @* begin//状态机切换控制
		uart_stat_next = STATE_IDLE;
		case(uart_stat_curr)
			STATE_IDLE: begin
				if(switch_en)
					uart_stat_next = STATE_CHS;
				else if(uart_result == ERR_HEAD)
					uart_stat_next = STATE_IDLE;
				else
					uart_stat_next = STATE_IDLE;
			end
			STATE_CHS: begin
				if(switch_en)
					uart_stat_next = STATE_DAT_MSB;
				else if(uart_result == ERR_CHS)
					uart_stat_next = STATE_IDLE;
				else
					uart_stat_next = STATE_CHS;
			end
			STATE_DAT_MSB: begin
				if(switch_en)
					uart_stat_next = STATE_DAT_LSB;
				else
					uart_stat_next = STATE_DAT_MSB;
			end
			STATE_DAT_LSB: begin
				if(switch_en)
					uart_stat_next = STATE_FINISH;
				else
					uart_stat_next = STATE_DAT_LSB;
			end
			STATE_FINISH: begin
				if(switch_en)
					uart_stat_next = STATE_DAOUT;
				else if(uart_result == ERR_END)
					uart_stat_next = STATE_IDLE;
				else
					uart_stat_next = STATE_FINISH;
			end
			STATE_DAOUT: begin
				if(da_okay)
					uart_stat_next = STATE_IDLE;
				else
					uart_stat_next = STATE_DAOUT;
			end
			default: uart_stat_next = STATE_IDLE;
		endcase
	end

此处的组合逻辑，我一开始错误的使用了<=非阻塞赋值，导致状态解析的时候解析到错误的通道数后，状态锁住，无法进行后续操作，更正后问题解决。

always @(posedge clk or negedge rst_n) begin//串口数据处理
		if(!rst_n) begin
			uart_result <= 4'd0;
			switch_en <= 1'b0;
		end
		else begin
			switch_en <= 1'b0;
			case(uart_stat_curr)
				STATE_IDLE: begin
					if(uart_done_flag) begin
                        uart_result <= 4'd0;
						if(uart_data == 8'hXX)//帧头
							switch_en <= 1'b1;
						else
							uart_result <= ERR_HEAD;
					end
				end
				STATE_CHS: begin
					if(uart_done_flag) begin//通道数>8时状态机锁s，问题在于组合逻辑使用了非阻塞赋值，现该问题已解决
						if(uart_data < 8'h08) begin
							da_ch <= uart_data;
							switch_en <= 1'b1;
						end
						else
							uart_result <= ERR_CHS;
						// da_ch <= uart_data;
						// switch_en <= 1'b1;
					end
				end
				STATE_DAT_MSB: begin//更换为112S4，因此高四位自动舍弃，为确保控制效率不加入判断机制
					if(uart_done_flag) begin
						da_val[15:8] <= uart_data;
						switch_en <= 1'b1;
					end
				end
				STATE_DAT_LSB: begin
					if(uart_done_flag) begin
						da_val[7:0] <= uart_data;
						switch_en <= 1'b1;
					end
				end
				STATE_FINISH: begin
					if(uart_done_flag) begin
						if(uart_data == 8'hYY) begin//帧尾
							da_ready_flag <= 1'b1;
							switch_en <= 1'b1;
						end
						else
							uart_result <= ERR_END;
					end
				end
				STATE_DAOUT: begin
					if(da_okay) begin
						da_ready_flag <= 1'b0;
						uart_result <= 4'd0;
						switch_en <= 1'b0;
					end
				end
				default: begin
					uart_result <= 4'd0;
					switch_en <= 1'b0;
				end
			endcase
		end
	end

这块状态的跳转部分我前前后后写了将近一个星期，究其原因还是自己对整个系统的所有信号缺乏全局观念，导致原本不需要进行操作的信号被控制，进而系统混乱，无法达成预期的效果。经过上述步骤，需要控制的DA通道以及数据已经被存放至da_ch和da_val[15:0]两个变量，同时控制da_ready_flag来触发DA发送模块开始发送。

DA的驱动部分，使用了多个always块负责片选、装载、数据和时钟端口的控制，受限于篇幅，该部分代码暂时不放出，其根据数据手册编写，不过还存在优化的空间，后续可以进一步改进。

将这些语句放置在同一个digital_io.v中，提交至雨骤云编译平台，根据设备型号选择设备代码（具体参考仪器操场左下角显示的序列号），然后提交编译，坐和放宽~（bushi

综上所述，云编译负责的内容就是通过串口的方式沟通上位机与DAC芯片，不过也因此被评委老师说“工作量太少”，其实我的代码依旧有不少有待优化的地方，比如像MODBUS一样加入指令反馈的功能，只不过受限于时间未付诸实践。

硬件设计

对于整个参赛作品来说，更关键的部分就是电路的设计，其将直接决定后续系统的稳定与否，结果准确与否。

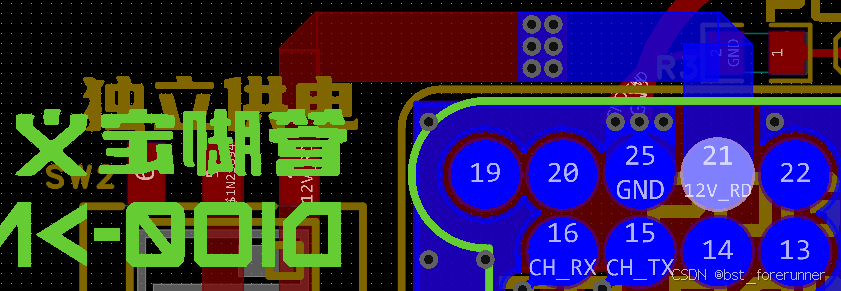

在初赛阶段的培训，雨骤官方提供了PCB版图示例和引脚定义供我们参考，由于自己长期以来习惯使用嘉立创EDA进行电路的设计，因此我将组委会提供的pcbdoc导入至工程文件，由于版图文件较大，此处不做完整展示，仅介绍一些关键的部分。

• 官方提供的载板pcbdoc，绝对不要动弹针触点，螺栓，板框等关键部分！轻则引脚错位导致功能不正常，重则无法正常安装在仪器上，建议使用锁定功能将其锁定以防不慎修改。



• 电源走线记得加粗，能够有效提升电路载流能力和工作稳定性。

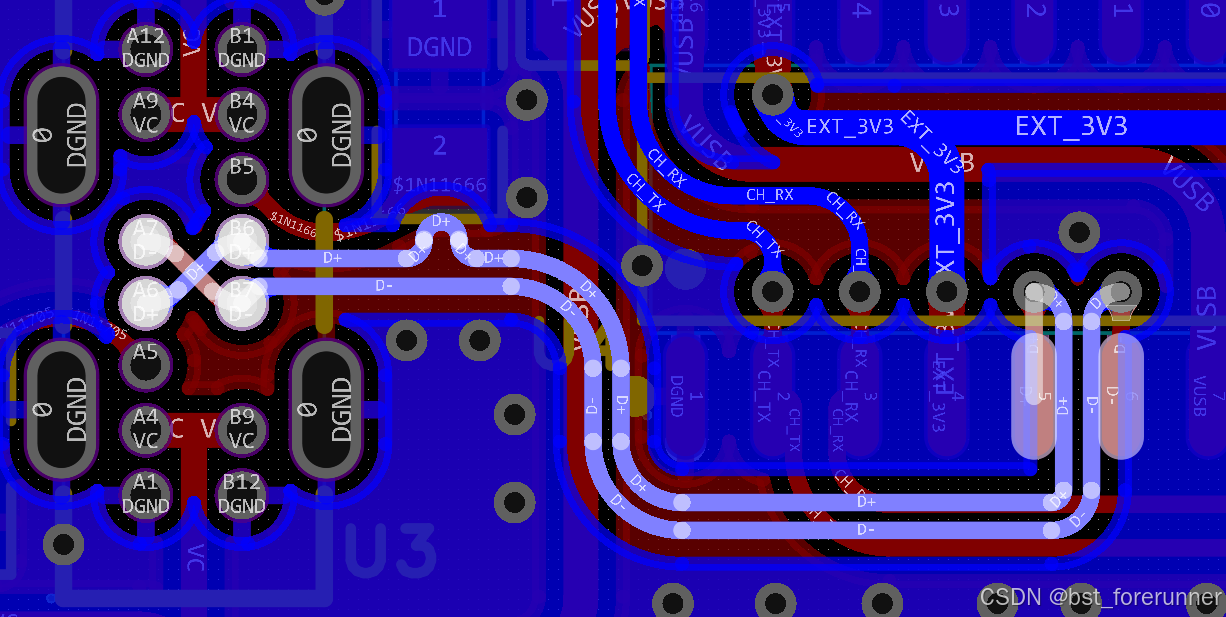

• 涉及差分的信号注意控制等长，尤其是信号频率较高的情况下，两侧可以铺铜打过孔加强抗干扰性能。

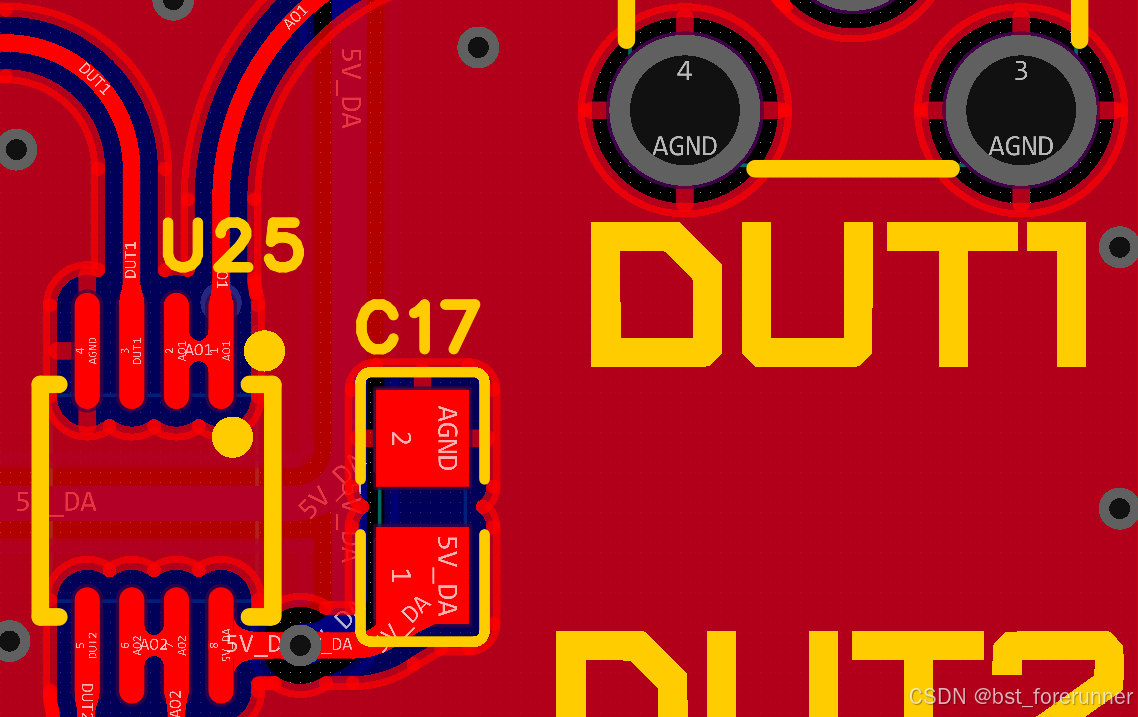

• 对于对电源质量要求较高的应用（如DA参数测试项目），可以使用LDO确保供电质量纯净。本次我们使用了DC-DC+LDO的供电架构为DAC芯片供电，从雨骤仪器取12V，经过DC-DC降压至5.5V，然后使用低纹波LDO降压至5V，经过实测，相较于直接使用雨骤仪器的5V，测试出的INL和DNL有10-30%的优化。
• 我们使用的DA为电压输出型，并内置缓冲电路，不过为了确保测试结果，我们还是在DA输出端加入了一级低噪放跟随，运放的型号为AD8607，该系列运放我在毕设中使用过，性能非常出色。

• 我们作品的一个功能是测试人体心电，测试过程中势必会引入无法滤波的共模干扰，此时我们可以加入右腿驱动来针对性改善，右腿驱动电路的原理可以参考对付共模噪声、工频干扰？不妨看看右腿驱动电路https://www.bilibili.com/video/BV14L4qekEDC

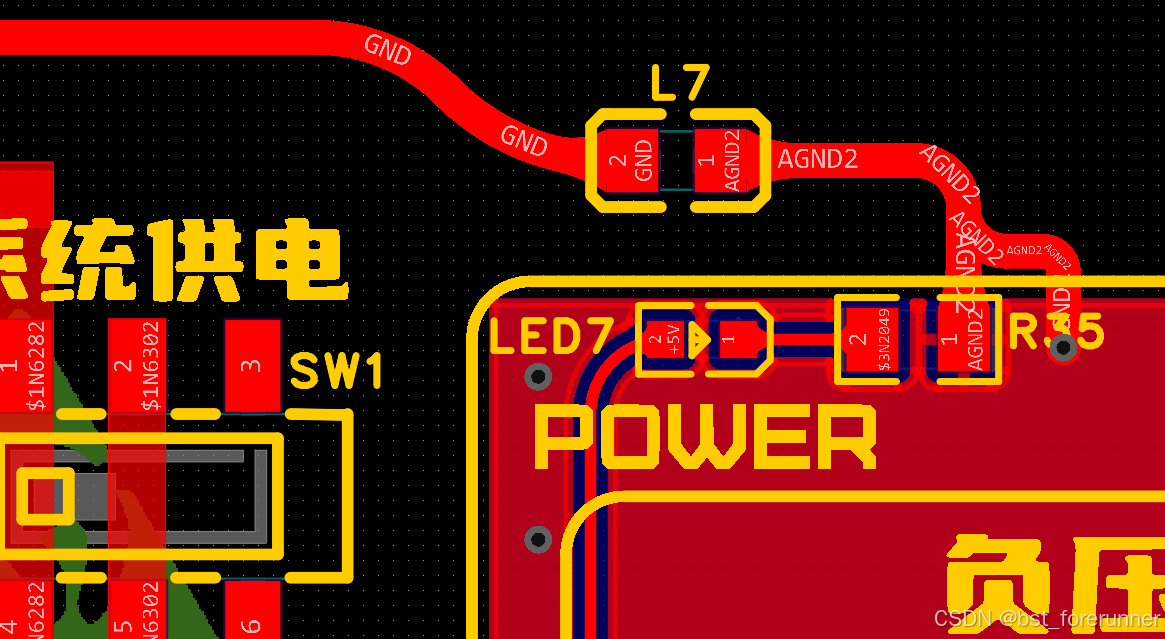

• 涉及到小模拟信号的部分，可以考虑使用磁珠对数字地跟模拟地进行单点接地，磁珠的规格根据电路的干扰频率等进行选择。

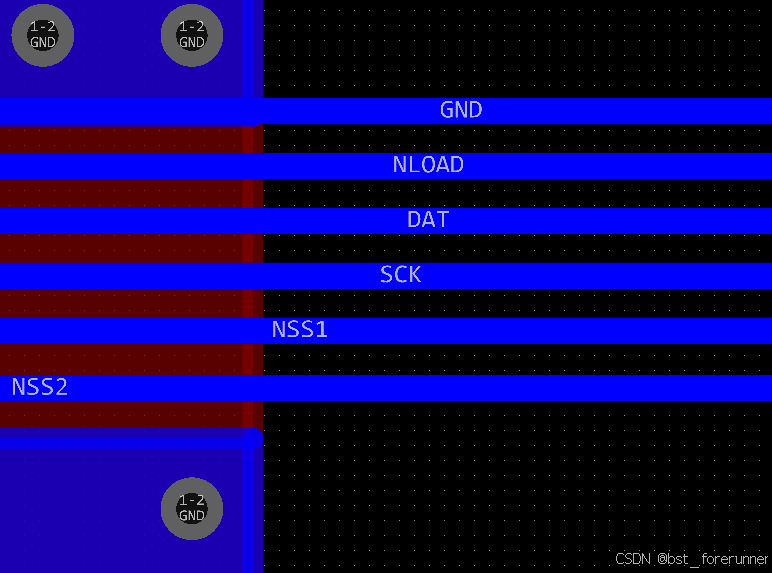

• 较为高速的数字信号，建议在两侧加上接地走线，或打过孔处理，这样可一定程度上减少干扰，保证信号质量。

软硬件的高度配合，确保系统能够站上赛场，行稳致远。

参赛复盘

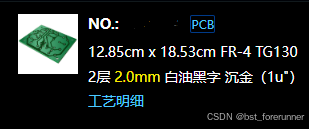

使用上述的作品，配合队友开发的功能十分强大的上位机，整个系统顺利通过了分赛区决赛，不过在测试现场出现了一个没能注意的问题：板厚。由于雨骤仪器的弹针是有弹性的，当时为了节省成本在打板时选择了1.6mm板厚，测试时出现了接触不良的现象，具体现象就是DAC芯片的输出无法及时反馈到输出端，不得不用手按住触点区域才能保证工作稳定。在国赛阶段，我们使用了2.0mm板厚+沉金工艺，最大程度确保了板子工作稳定性。

同时，当时由于没有加入输出缓冲电路，因此测试出的INL与DNL等参数不理想，当时我们根据老师的建议，在DA输出端加入了一个阻值约10KΩ的下拉电阻，测试参数有一定改善。

关于上位机的开发，要学会使用多线程、信号与槽机制，这可以有效提升上位机的工作稳定性，同时避免在部分界面出现转圈圈未响应的现象。

由于赛题规定使用云编译平台，因此建议在上传代码前先在本地进行实测，确保可用后移植到雨骤仪器上，例如使用ModelSim等软件进行仿真，或者利用ILA等IP核对实体板卡进行运行仿真。当时因为没有合适的仿真板卡，耽误了大量时间，没能进一步完善作品的代码，比如加入指令反馈功能。

另外还有些关于硬件的问题，可能也需要去了解，比如作品使用的DA跟国际竞品是否Pin-to-Pin兼容，为什么需要在DA输出端加入缓冲电路，包括但不限于器件的成本等。

时刻关注参赛通知，避免错过一些关键的时间点，比如提交PPT等材料，建议提前上传一版避免后期网络拥挤无法上传。

最后，感谢导师和两位优秀的学妹与我一起并肩完成了这次比赛，也特别感谢菜鸟教程、正点原子、嘉立创EDA提供的软件支持。在我发布这篇文章之际，正值中秋佳节，“但愿人长久，千里共婵娟。”祝愿大家中秋快乐，家庭和睦，幸福美满！
