通信系统:光纤、卫星、移动通信

光纤通信

波分复用WDM

  • 概念:Wavelength Division Multiplexing,将多个不同波长的光信号(通常称为“通道”)合并在一根光纤中传输
  • 器件名称:合波器(Multiplexer)、分波器(Demultiplexer)

CWDM

  • 波长间隔: 20nm
  • 工作波长范围:1270nm到1610nm
  • 通道数:8到16个通道

DWDM

  • 波长间隔:0.8nm到1.6nm
  • 工作波长范围:C波段(1530nm到1565nm)和L波段(1565nm到1625nm)
  • 通道数:多达80个甚至更多
DWDM器件选型
  • 单模光纤
    G.652:大量铺设,传高速信号需色散补偿(可用)
    G.653:1550nm波长区存在较强的四波混频效应,不适合DWDM(不可用)
    G.655: 1550nm波长区具有最小色散和衰减,适合DWDM系统、高速信号传输(合适)
  • 光源:DFB-LD
    具有稳定的单模输出和窄线宽,输出功率高
  • 光放大器:EDFA
    宽带放大: EDFA能够同时放大多个波长的光信号
    高增益: 20-30dB
    低噪声: 5-6dB
  • 光波分复用/解复用器
  • 光滤波器

PDH

准同步数字体系 Plesiochronous Digital Hierarchy

PDH基础速率等级

E1: 2.048 Mbps
E2: 8.448 Mbps
E3: 34.368 Mbps
E4: 139.264 Mbps
E5: 565.148 Mbps
1.544 Mb/s 北美各国和日本
2.048 Mb/s 西欧各国和中国

PDH特点

  • 准同步: 各级信号之间的速率接近但不完全同步,因此需要频繁的位填充和复杂的复接/解复接过程。原因是时钟各自独立
  • 复接:码速调整
  • 带宽利用率低: 由于位填充等原因,带宽利用率不高
  • 应用:早期的电信网络

SDH

同步数字体系,Synchronous Digital Hierarchy

SDH基础速率等级

STM-1: 155.52 Mbps
STM-4: 622.08 Mbps
STM-16: 2.488 Gbps
STM-64: 9.953 Gbps
STM-256: 39.813 Gbps

SDH特点

  • 同步: 所有信号严格同步,基于一个全局时钟源
  • 高带宽利用率: 支持大容量、高速率的数据传输,带宽利用率高。

光纤通信往年试题

  1. 常用的光纤通信的波长范围是多少
  • 800纳米(nm)到1600纳米(nm)之间
  • 常用波长:1310nm 1550nm

光纤产品

  • G.652:标准单模光纤,广泛应用于长距离通信,具有较低的衰减和色散
  • G.657:弯曲不敏感光纤,适用于光纤到户(FTTH)和光纤到楼(FTTB)等应用环境
  • 偏振保持光纤(PMF, Polarization Maintaining Fiber)

拉曼放大器RFA Raman Fiber Amplifier

  • 受激拉曼散射(SRS)效应为原理
  • 当高功率泵浦光(通常是一个或多个波长)通过光纤时,会在光纤中与信号光发生相互作用,部分泵浦光的能量转移到信号光上
  • 宽带放大:拉曼放大器可以在非常宽的光谱范围内提供增益,覆盖从C波段到L波段,甚至更宽的范围。
  • 低噪声系数:由于放大过程分布在整个光纤中,拉曼放大器具有较低的噪声系数。
  • 灵活性强:可以通过选择不同波长的泵浦光实现不同波长范围的放大,适应性强。
  • 与光纤系统兼容:拉曼放大器可以直接集成到现有的光纤通信系统中,不需要更换现有的光纤线路。
  • 非线性效应:拉曼散射是非线性效应,在高功率条件下可能引发其他非线性现象,影响系统性能。

卫星通信

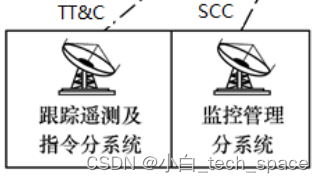

SCC TT&C

S重控制,T重监测、通信

  • SCC通过TT&C可对卫星转发器的输出以及整个空间通信分系统进行测试、监控,并对出现的故障进行检修

轨道

  • 静止/同步轨道GEO/GSO,轨道高度为35786km

空间段组成

  • 星载转发器是卫星的有效载荷(payload)
    作用:现代的星载转发器能实现从上行到下行的1频率变换,提供足够的2增益,且具有(再生)3处理和4交换功能。

自由空间损耗

在这里插入图片描述

在这里插入图片描述
分析:高频高损耗

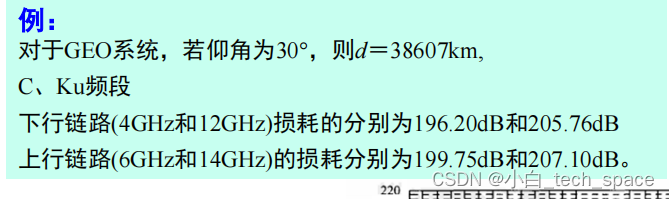

在这里插入图片描述

  • 如上例,上行链路选择较高频率,可以通过较大的发射功率来应对较高的链路损耗
  • Ku频段频率比C频段更高,则其损耗也要稳定高8dB

噪声

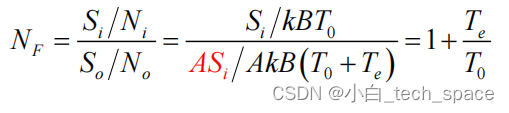

  • 等效噪声温度Te:
    在这里插入图片描述
    Nf:噪声系数,输入输出信噪比的比

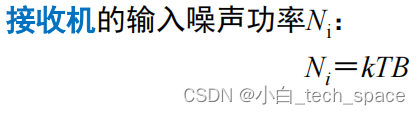

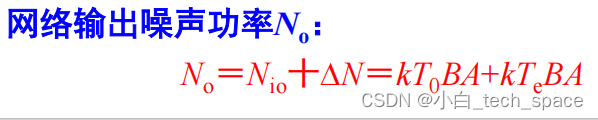

  • 网络噪声功率:
    在这里插入图片描述
    T0:输入匹配电阻的噪声温度
    Te:网络等效噪声温度
    A:网络增益

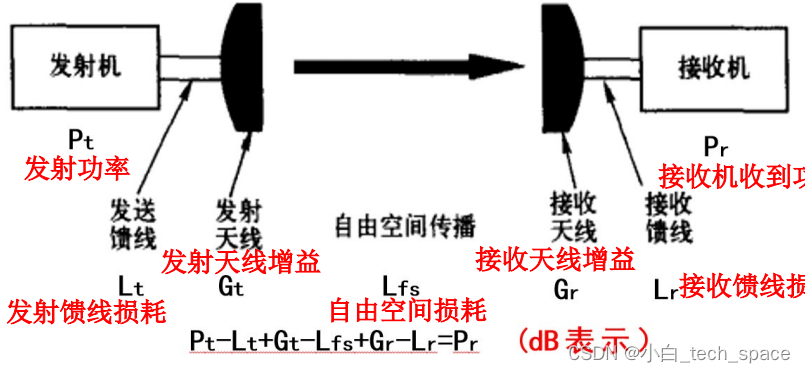

功率平衡方程

在这里插入图片描述在这里插入图片描述
式子中T包括了T0和Te

  • 发射机的等效全向辐射功率:
    在这里插入图片描述
  • 载噪比C/N(也就是信噪比):
    在这里插入图片描述
    Sum:PG/LN

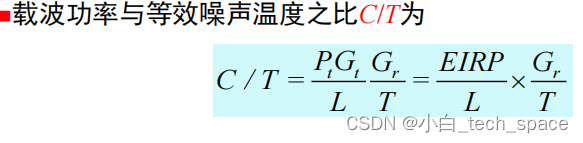

  • 载波与噪声温度比C/T:
    在这里插入图片描述
    SUM:PG/LT,也就是C/N中的N换成T
  • 定义Gr/Tr 为接收机系统的品质因数

dBi

代表天线在某一方向上的增益,是一个理想的各向同性(isotropic)天线增益的多少倍
在这里插入图片描述
Pout是天线在特定方向上输出的功率,Pin是输入到天线的功率。

全链路传输质量

  • 主要决定于上行和下行链路的载波功率与噪声温度之比(C/T)u和(C/T)d
  • 在星载转发器传送多载波的情况下,互调噪声( C/T )i也需计入
  • 总等效噪声温度T:
    上、下行链路噪声和互调噪声相互独立,故总等效噪声温度T应为各部分的噪声温度之
    在这里插入图片描述

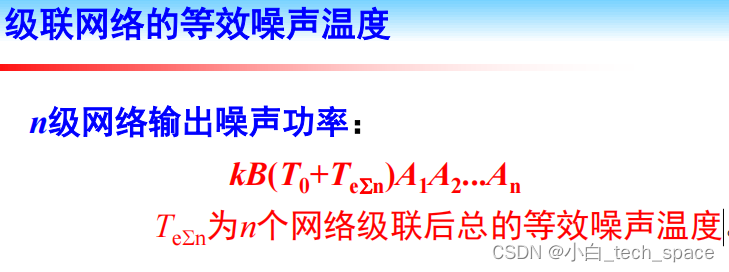

级联网络噪声温度

在这里插入图片描述

卫星通信习题

  1. 采用 FDMA 多址方式的卫星通信系统,为什么容易出现互调干扰
  • 非线性特性
    卫星通信系统中的功率放大器往往工作在非线性区。非线性器件会导致输入信号之间产生互调产物,这些互调产物落在其它合法信号的频带内,从而造成干扰。
  • 多信号同时传输
    FDMA系统允许多个信号同时在不同的频率上进行传输。由于频率资源是有限的,信号间的频率间隔可能不够大
  • 功率控制
    不同信号的功率水平可能不同,如果某些信号的功率较大,而其他信号的功率较小,强信号可能会对弱信号产生显著的互调干扰

移动通信

试从 2G、3G、4G 网络结构特点,分析数字蜂窝网络结构的发展趋势。

  1. 2G网络结构特点
  • 基于电路交换
  • GSM
    2G的主要标准是GSM,提供基本的数字语音通信和低速数据传输(如GPRS和EDGE)
  • 蜂窝结构:网络由多个蜂窝小区组成,每个小区由基站(BTS)覆盖,基站控制器(BSC)管理多个基站。
  • 中心化架构:网络结构较为中心化,核心网主要由移动交换中心(MSC)、家庭位置寄存器(HLR)和访问位置寄存器(VLR)组成,负责用户管理和呼叫控制。
  1. 3G网络结构特点
  • 引入分组交换:3G引入了分组交换技术,增强了数据传输能力,支持更高的数据速率和多媒体应用。
  • WCDMA(宽带码分多址):主要标准之一是WCDMA,提供更高的带宽和更好的数据传输效率。
  • 多RNC架构:无线网络控制器(RNC)管理多个基站,网络结构开始向更分布化的方向发展。
  • 核心网改进:引入了分组交换核心网(Packet Switched Core Network),如GPRS核心网的SGSN和GGSN,增强了数据服务。
  1. 4G网络结构特点
  • 全面分组交换:4G全面采用分组交换技术,提供高速数据传输和更低的延迟,主要标准是LTE(长期演进技术)。
  • 扁平化架构:网络架构更加扁平化,减少了网络节点数量,降低了延迟和运营成本。Evolved Packet Core(EPC)取代了传统的核心网结构。
  • 更高的频谱效率:使用OFDM(正交频分复用)和MIMO(多输入多输出)技术,大幅提升了频谱利用效率和数据传输速率。
  • 增强的蜂窝结构:小区密度进一步增加,引入了宏小区、微小区和毫微小区,优化了覆盖和容量。
  • IP化:所有通信(语音、数据、视频)都通过IP网络传输,统一了传输方式,提高了网络效率。
  1. 数字蜂窝网络结构的发展趋势
  • 更高的数据速率和频谱效率
  • 网络架构的进一步扁平化和分布化:
    减少网络节点,降低延迟,提高效率,提升数据处理能力和响应速度
  • 小区密度和异构网络(HetNet)的增加
  • 全IP化和网络功能虚拟化(NFV):
    网络功能虚拟化(NFV)和软件定义网络(SDN)将推动网络架构的灵活性和可扩展性
  • 边缘计算和雾计算:
    通过在网络边缘部署计算和存储资源,提供低延迟、高带宽的服务,满足物联网(IoT)和实时应用的需求。
  • 更广泛的物联网(IoT)支持:
    提供广泛的连接性和低功耗通信(如NB-IoT和eMTC),推动智能城市、智能家居和工业4.0的发展。

GPRS(General Packet Radio Service)

  • 概述:
    GPRS 是2G GSM(全球移动通信系统)网络的增强技术
  • GSMK调制
  • 分组交换:
    GPRS使用分组交换技术,数据以小分组形式传输,提供比电路交换更高效的网络资源利用率。
  • 增强的数据速率:
    相对于传统的GSM数据速率,GPRS提供的传输速率可以达到56-114 kbps。
  • 持续连接:
    GPRS允许用户保持持续连接,按实际使用的数据量计费,而不是连接时间。
  • 核心网络改进:
    引入了新组件,如分组控制单元(PCU)、服务GPRS支持节点(SGSN)和网关GPRS支持节点(GGSN),以支持分组交换数据传输。

EDGE(Enhanced Data rates for GSM Evolution)

  • 概述
    EDGE 是在GPRS基础上的进一步增强技术,属于2.75G网络,旨在显著提高数据传输速率和频谱效率。
  • 更高的数据速率:
    通过更高级的调制技术(8PSK),EDGE提供的传输速率可以达到384 kbps,远高于GPRS。

GMSK

  • 工作原理
  1. 相位连续性:GMSK是一种最小频移键控(MSK)调制,其特点是相位连续变化,这减少了带宽扩展和干扰。
  2. 高斯滤波:在MSK基础上,GMSK引入高斯滤波器对输入信号进行预处理,使得频率变化更加平滑,进一步减少了带宽。
  • 调制过程:
  1. 输入比特流通过高斯滤波器进行平滑处理。
  2. 滤波后的信号用来调制载波,相位的变化是连续的,且在每个比特间隔内最大频率偏移最小。
  • 特点:
    抗干扰能力强,实现简单

GSM(高斯最小频移键控)

  • 数字通信:
    与第一代模拟系统相比,GSM采用数字通信技术,提高了通话质量和系统容量。
  • 频分多址(FDMA)和时分多址(TDMA):
    GSM使用FDMA将频谱划分为多个信道,然后在每个信道上使用TDMA进一步划分时隙,使多个用户共享同一频率资源
  • 全球漫游:
    GSM标准化使得用户可以在全球范围内漫游,通过不同运营商的网络进行通信。
  • SIM卡(Subscriber Identity Module)

网络结构

  1. 基站子系统(Base Station Subsystem, BSS)
  • 基站收发台(Base Transceiver Station, BTS):负责与移动设备的无线通信。
  • 基站控制器(Base Station Controller, BSC):管理多个BTS,负责资源分配、切换和功率控制。
  1. 网络子系统(Network Subsystem):
  • 移动交换中心(Mobile Switching Center, MSC):核心网络组件,负责呼叫控制和交换。
  • 家庭位置寄存器(Home Location Register, HLR):存储用户永久信息和服务配置。
  • 访问位置寄存器(Visitor Location Register, VLR):存储临时用户信息,用于漫游用户管理。
  • 设备身份注册器(Equipment Identity Register, EIR):存储设备标识信息,防止盗用。
  • 鉴权中心(Authentication Center, AuC):存储和验证用户的身份信息。
  1. 运营和支持子系统(Operation and Support Subsystem, OSS):
    提供网络管理和维护功能,支持网络监控和故障处理。

UMTS(Universal Mobile Telecommunications System)

  1. 概述
    UMTS(通用移动电信系统)是第三代(3G)移动通信技术,由3GPP(第三代合作伙伴计划)制定。
  2. 速率
    下行速率最高可达2 Mbps
    上行速率最高可达384 kbps
  3. 采用WCDMA(宽带码分多址)技术:
    使用直接序列扩频技术,每个用户使用不同的码序列进行区分,提供高频谱效率和抗干扰能力。
  4. 全球漫游:基于IMT-2000标准,UMTS提供全球漫游能力,与GSM网络无缝衔接。
  5. UMTS陆地无线接入网(UTRAN):
  • 节点B(Node B):相当于GSM网络中的基站,负责与用户设备的无线通信。
  • 无线网络控制器(RNC):相当于GSM网络中的基站控制器(BSC),负责管理多个Node B,控制无线资源、切换和数据传输。

LTE(Long Term Evolution)

  1. 概述
    由3GPP(第三代合作伙伴计划)制定
  2. 速率
    下行速率可达100Mbps
    上行速率可达50Mbps
  3. 低延迟
    用户平面延迟低至10毫秒,控制平面延迟低至100毫秒
  4. 频谱效率
    采用OFDM(正交频分复用)和MIMO(多输入多输出)技术,提高了频谱利用率和系统容量。
  5. 网络结构
  • 演进型基站(eNodeB)
  • 演进型分组核心网(EPC):
    移动性管理实体(MME):负责用户的移动性管理和信令控制。
    服务网关(SGW):负责用户数据的路由和转发。
    分组数据网络网关(PGW):负责与外部数据网络(如互联网)的连接。
    策略控制和计费规则功能(PCRF):管理QoS和计费策略。
  1. OPDM
    将数据流分成多个子载波传输,提高了频谱效率和抗干扰能力。
  2. MIMO(多输入多输出):
    使用多根天线进行信号传输和接收,提高数据速率和链路可靠性。

5G NR(New Radio)

  1. 概述:
    5G NR(新无线电)是第五代移动通信技术标准,由3GPP制定
  2. 峰值速率可达10 Gbps或更高
  3. 端到端延迟低至1毫秒,适用于实时应用如自动驾驶和远程医疗
  4. 支持从低频段(如600 MHz)到毫米波频段(如28 GHz、39 GHz)的广泛频谱
  5. 新型基站(gNodeB,gNB)
  6. 5G核心网(5G Core, 5GC)
  7. 256-QAM
  8. 大规模MIMO技术,使用大量天线元件(如64x64、128x128)
  9. 波束成形技术,提高信号质量和覆盖能力
  10. 网络切片:通过网络虚拟化技术将物理网络划分为多个虚拟网络

大区制和蜂窝小区制

  1. 大区制
  • 典型应用如高速公路、农村和山地的通信覆盖
  • 将广阔区域划分为较大覆盖范围的区域,每个大区由一个高功率基站提供服务的结构
  1. 蜂窝小区制
  • 典型应用如城市中的移动通信网络,Wi-Fi热点覆盖等
  • 将覆盖区域划分为许多较小的蜂窝小区,每个小区由一个低功率基站提供服务

快衰落(Fast Fading)——变化快

  • 概念
    也称为小尺度衰落,是由于信号在传播过程中遇到多径效应(信号通过多条路径到达接收点)导致的,这些路径长度不同,导致信号在到达接收端时存在相位差。
  • 服从分布:
    在没有直视路径(Non-Line-of-Sight, NLOS)的情况下,快衰落信号幅度通常服从瑞利分布
    在有直视路径(Line-of-Sight, LOS)的情况下,信号幅度通常服从莱斯分布
  • 减弱影响:如移动用户在城市中高速行驶时,信号快速变化,需要采用分集技术(如天线分集)和均衡技术来减轻影响。

慢衰落(Slow Fading)——变化慢

  • 概念
    慢衰落,也称为大尺度衰落,是由于信号在传播过程中受到路径损耗和阴影效应的影响
  • 路径损耗:信号强度随着传播距离的增加而衰减,通常遵循路径损耗模型
  • 阴影效应:信号传播过程中遇到大型障碍物(如建筑物、山丘)导致信号衰减,这种衰落变化较慢,通常在秒级到分钟级别。
  • 对数正态分布:慢衰落信号强度通常服从对数正态分布。
  • 减弱影响:典型应用如固定用户在建筑物内部移动时,信号随位置缓慢变化,需要设计合适的衰落储备来保证通信质量。

衰落储备(Fade Margin)

衰落储备是指为了克服信号衰落现象(尤其是慢衰落)而在系统设计中增加的功率裕量

多径时延扩展(Multipath Delay Spread)

  • 概念:
    是指在无线通信中,由于信号通过多条不同路径传播到接收端,各条路径上的传播时间不同,导致接收到的信号在时间上分散开来的现象
  • 频率:
    高频信号由于波长较短,容易受到小尺度障碍物的影响,产生更多的反射和散射路径
  • 时延扩展的度量
  1. 均方根时延扩展(RMS Delay Spread)
  2. 最大时延扩展(Maximum Delay Spread):
    是指最早到达的信号与最晚到达的信号之间的时间差。
  • 为了减小时延扩展的影响,可以采用均衡技术、扩频技术或OFDM技术。
